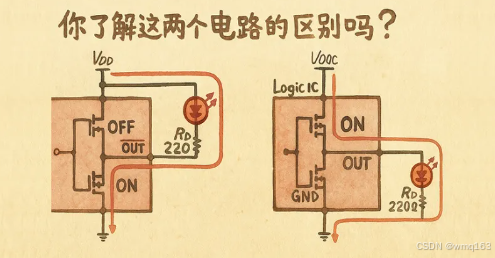

用GPIO来点亮LED的电路来说，一个常见的问题是，驱动电路应该设计成高电平点亮还是低电平点亮？

高电平逻辑驱动：MCU引脚输出高电平（’H’）时，电流从MCU流向LED，点亮LED。

低电平逻辑驱动：MCU引脚输出低电平（’L’）时，电流从电源经LED流向MCU，点亮LED。

直观上看，这两种方式似乎没有区别，至少对于STM32这样的单片机来说是没有区别的，但对于51单片机来说，他们在电流驱动能力上却并不相同。

8051的GPIO是“准双向IO”

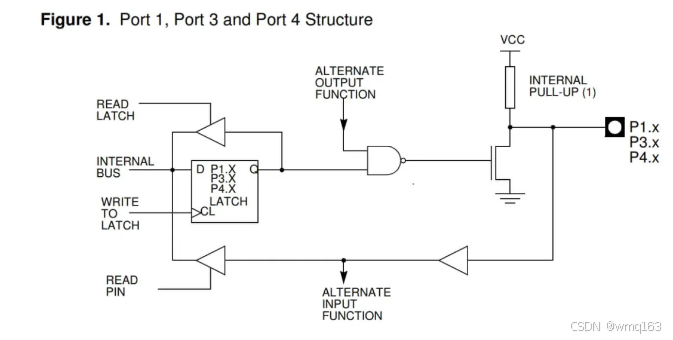

经典的8051单片机（特指P1, P2, P3口）并没有真正的推挽结构。它的I/O口被称为准双向口（Quasi-bidirectional Port）。其内部结构是非对称的：

一个弱上拉电阻（Weak Pull-up Resistor）。

一个强下拉N-MOS管（Strong Pull-down N-MOS）。

当向51单片机的GPIO端口对应的引脚写入“1”（高电平）时：下管N-MOS截止，此时仅靠微弱的内部上拉电阻将引脚电平拉高。这个“上拉”的动作非常无力，只能提供很小的电流。最大输出电流通常仅有约 0.1-0.3mA（毫安），这是由于其内部采用弱上拉电阻设计（典型值约 20kΩ-50kΩ）。

计算可得最大输出电流：

实际电流因型号和温度略有浮动，但普遍低于 0.5mA，微弱的内部上拉电阻完全无法提供驱动LED所需的毫安级电流，会导致LED非常暗甚至点不亮。
向51单片机GPIO端口的引脚写入“0”（低电平）时：下管N-MOS导通，强力地将引脚电平“拉”向地。这个“拉”的动作非常有力，可以“灌入”较大的电流，毫安级别，点亮LED灯没问题，但也不是非常强悍的水平，STC89C51的5V单片机的P0口的灌电流最大为 12 mA ，其他I/0口的灌电流最大为 6 mA 。

可见51单片机的灌电流并不是非常强悍，仅能直接驱动小功率负载（如低亮度 LED、小尺寸数码管），如果要驱动继电器、蜂鸣器等需外接三极管或 MOS 管放大电流。
STM32的“推挽”模式具有强劲的驱动电流

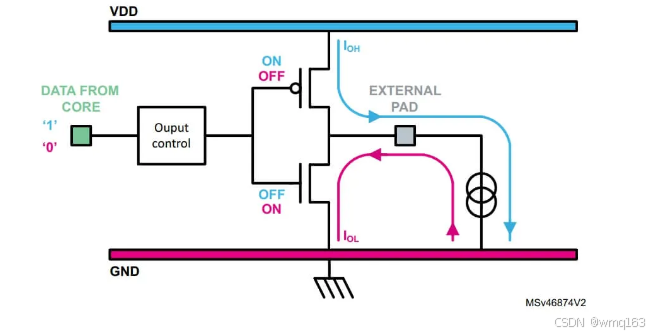

STM32的GPIO在配置为输出时，最常用的就是“推挽(Push-pull)”模式。其名称生动地描述了它的内部结构：由一个P-MOS管（上管）和N-MOS管（下管）组成。

推（Push）：当需要输出高电平时，上管P-MOS导通，下管N-MOS截止。P-MOS管像一只手，主动、强力地将引脚电压“推”向电源（VDD），能够提供（Source）较大的电流。

拉（Pull）：当需要输出低电平时，下管N-MOS导通，上管P-MOS截止。N-MOS管像另一只手，主动、强力地将引脚电压“拉”向地（GND），能够吸纳（Sink）较大的电流。

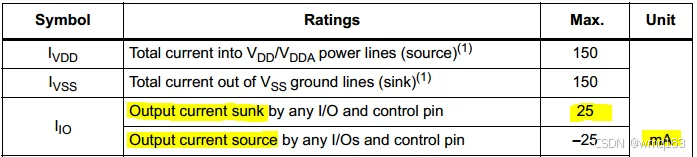

如STM32 Datasheet中电流规格表所示，GPIO向外推的电流和向里灌的电流最大都是25mA，都能让LED获得足够的亮度。
为何有时“灌电流”能力更强？
大多数CMOS逻辑IC的输出级都采用“推挽式”（Push-Pull）结构，由一个P沟道MOSFET和一个N沟道MOSFET组成。

当输出高电平时，上方的P-MOS管导通，将引脚“推”向电源电压（Vcc）。

当输出低电平时，下方的N-MOS管导通，将引脚“拉”向地（GND）。

关键在于，由于半导体物理特性的差异，N沟道MOSFET的导通电阻通常比P沟道MOSFET的更小。

在由外向里“灌”（Sinking）电流时，内部压降更小，允许通过的电流更大。

在由里向外“推”（Sourcing）电流时，内部压降更大，限制了其输出电流的能力。

由于意法半导体自有晶圆厂的优秀工艺，STM32单片机的“灌电流”和“推电流”的能力是一致的，都是最大25mA，而一些CMOS 逻辑IC，比如小厂的74HC04逻辑IC，有可能“灌电流”的方式比“推电流”的方式驱动能力更强。
如何确认IC的驱动能力？
查阅数据手册（Datasheet）：数据手册是金标准。你需要关注电气特性中的V_OH（高电平输出电压）和V_OL（低电平输出电压）参数。这些参数通常会在特定的输出电流（I_OH和I_OL）条件下给出。通过这些值，你可以估算出IC在高电平和低电平输出时的等效导通电阻，并了解其最大灌/推电流能力。切记，不要超过“绝对最大额定值”（Absolute Maximum Ratings）中规定的电流限制。

实践中的注意事项
基于以上分析，我们在进行微控制器外围电路设计时，应注意以下几点：

优先使用低电平逻辑驱动：对于需要较大电流或期望获得最佳性能的负载（如高亮度LED、光耦等），应优先设计为低电平有效，即采用“灌电流”的方式。

驱动大功率负载：MCU的GPIO引脚电流能力有限（通常在几mA到几十mA，STM32 GPIO最大的电流位25mA）。当需要驱动电机、大功率继电器等负载时，绝不能直接连接。必须使用外部驱动电路，如MOSFET或专用的驱动IC，来放大电流。

仔细阅读数据手册：不同型号、不同系列的MCU，其GPIO的驱动能力千差万别。设计前务必仔细阅读目标器件的数据手册，明确其I_OL和I_OH的规格。
