【进入正题】

今天给大家分享一篇下有关AD8130的相关使用经验，希望对大家有所帮助。

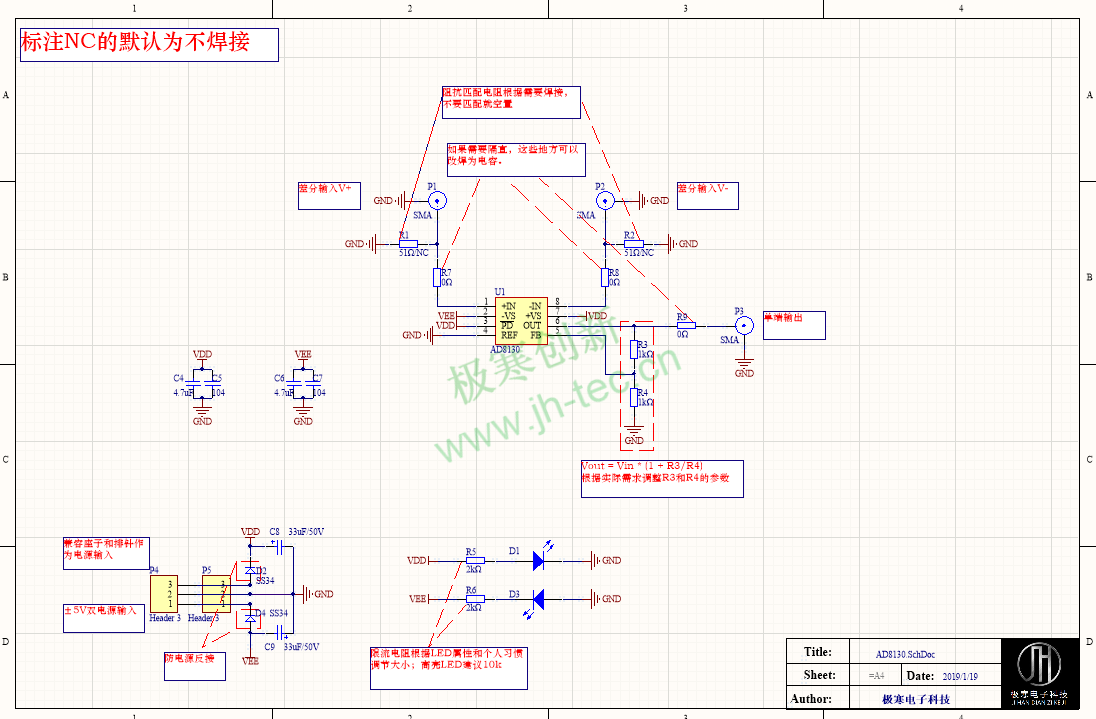

整体原理图

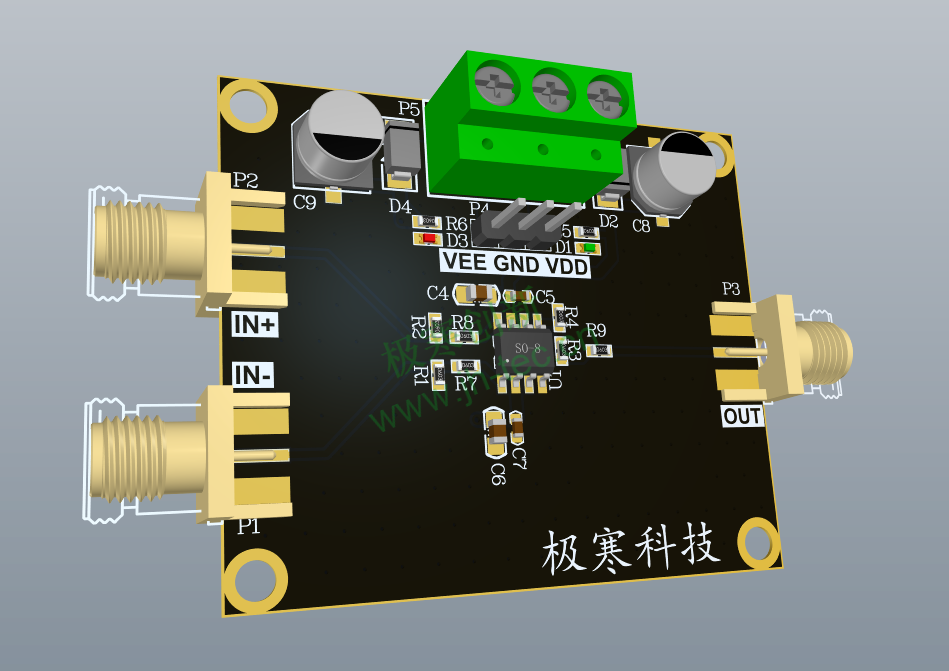

整体PCB

芯片特点
高速
AD8130：270 MHz，1090 V/µs (G = +1)
AD8129：200 MHz，1060 V/µs (G = +10)
高共模抑制比(CMRR)
94 dB(最小值，DC至100 kHz)
80 dB(最小值，2 MHz)
70 dB (10 MHz)
高输入阻抗：1 MΩ差分
低噪声
AD8130：12.5 nV/√Hz
AD8129：4.5 nV/√Hz
输入共模范围：±10.5 V
低失真，1 V峰峰值 (5 MHz)：
AD8130，-79 dBc(最差谐波，5 MHz)
AD8129，-74 dBc(最差谐波，5 MHz)
用户可调增益
G = +1无需外部元件
电源电压范围：+4.5 V至±12.6 V
省电模式
使用建议
这个片子的设计很简单，就简单给大家介绍一下

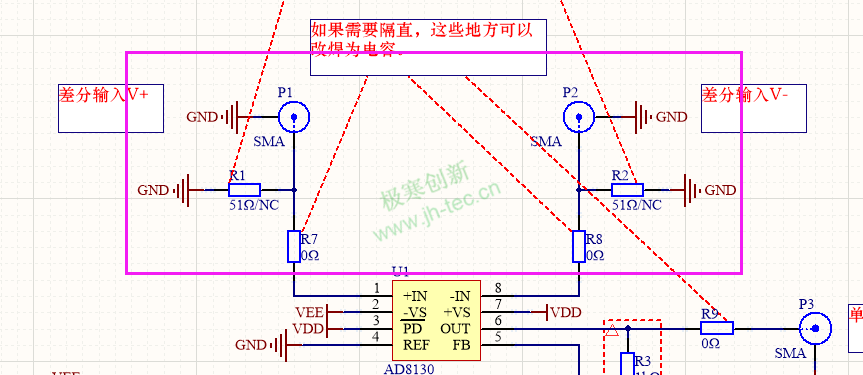

1.在信号输入端可以参照如下设计，对地电阻和串接电阻如果需要就按照相应参数焊接，如果不需要就NC或者直接短路。

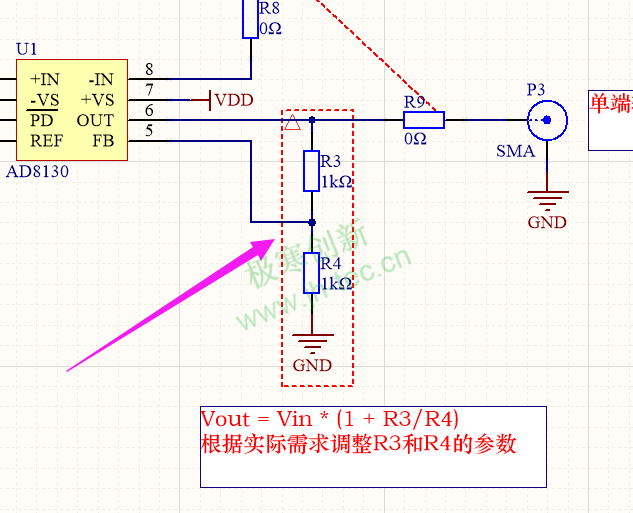

2.反馈电阻这里的电阻建议采用高精度的电阻

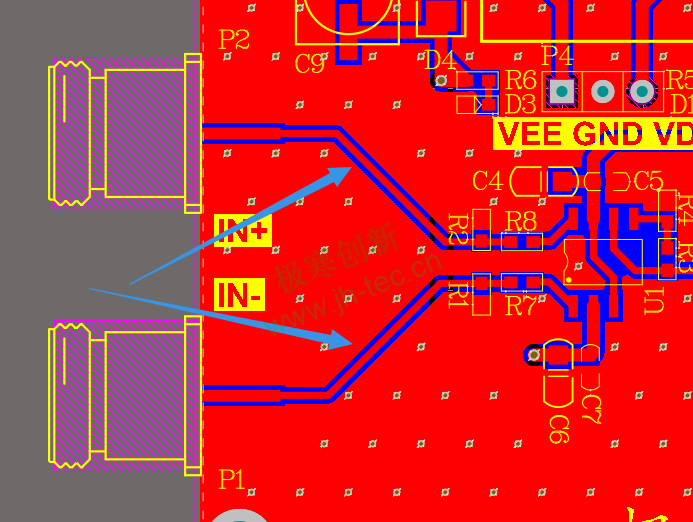

3.在PCB设计的时候，差分输入走线记得尽量做到等长

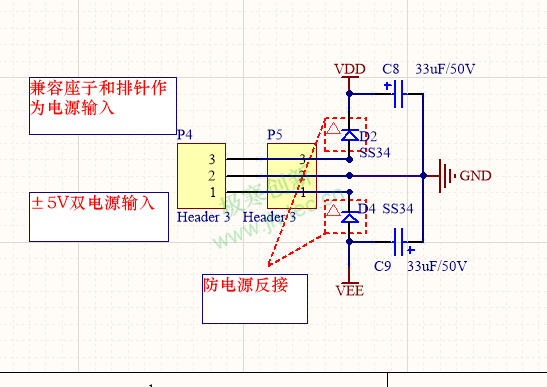

4.电源部分可以采用如下设计，加一个二极管防反接设计
