ledcWriteTone()与ledcWrite()的区别

在 ESP32 的 Arduino 开发环境中，ledcWrite()和ledcWriteTone()都用于控制 LEDC（LED 控制器）模块，但它们的应用场景和功能有所不同。下面从多个方面进行对比：

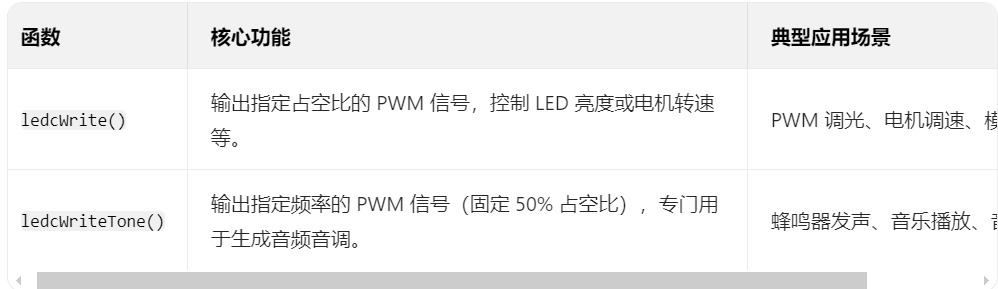

1，功能用途

2. 参数与用法

ledcWrite(channel, duty)

• 参数：
  • channel：LEDC 通道号（0-15）。
  • duty：占空比值，范围取决于ledcSetup()设置的分辨率（例如 8 位分辨率时为 0-255）。

示例：控制LED灯亮度

ledcSetup(0, 5000, 8);  // 通道0，频率5kHz，8位分辨率
ledcAttachPin(LED_PIN, 0);
ledcWrite(0, 128);  // 输出50%占空比

ledcWriteTone(channel, freq)

• 参数：
  • channel：LEDC 通道号（0-15）。
  • freq：频率值（Hz），范围约 5Hz-40MHz（受分辨率限制）。

示例：控制无源蜂鸣器发出特定频率音调

ledcSetup(0, 0, 8);  // 通道0，频率参数忽略，8位分辨率
ledcAttachPin(BUZZER_PIN, 0);
ledcWriteTone(0, 440);  // 输出440Hz，占空比固定为50%



3. 占空比控制

• ledcWrite()：可自定义占空比（通过duty参数），适用于需要精确控制信号强度的场景。
• ledcWriteTone()：固定占空比为 50%（方波），确保音频信号的对称性，专注于频率控制。

4. 频率控制

• ledcWrite()：频率在ledcSetup()中设置，后续无法通过ledcWrite()动态调整。

ledcSetup(channel, 1000, 8);  // 固定频率1kHz

• ledcWriteTone()：每次调用可动态修改频率，适用于生成不同音调的音频

ledcWriteTone(channel, 440);  // 440Hz
ledcWriteTone(channel, 880);  // 880Hz（高八度）

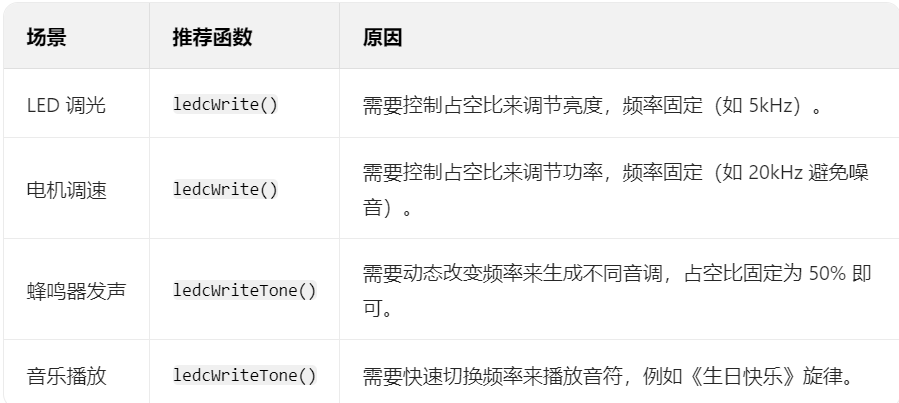

5. 应用场景对比

6. 注意事项

• 频率范围：ledcWriteTone()的最大频率受分辨率限制（分辨率越高，最大频率越低）。
• 引脚兼容性：两者都需使用支持 PWM 的引脚（如 GPIO2、4、5 等）。
• 分辨率选择：音频应用建议使用较低分辨率（如 8 位）以获得更高频率范围。



总结

• 用ledcWrite()：当你需要控制信号强度（占空比），且频率固定时。
• 用ledcWriteTone()：当你需要生成特定频率的音频信号（固定 50% 占空比）时。
• 根据具体需求选择合适的函数，可以更高效地实现 PWM 控制或音频生成功能。
