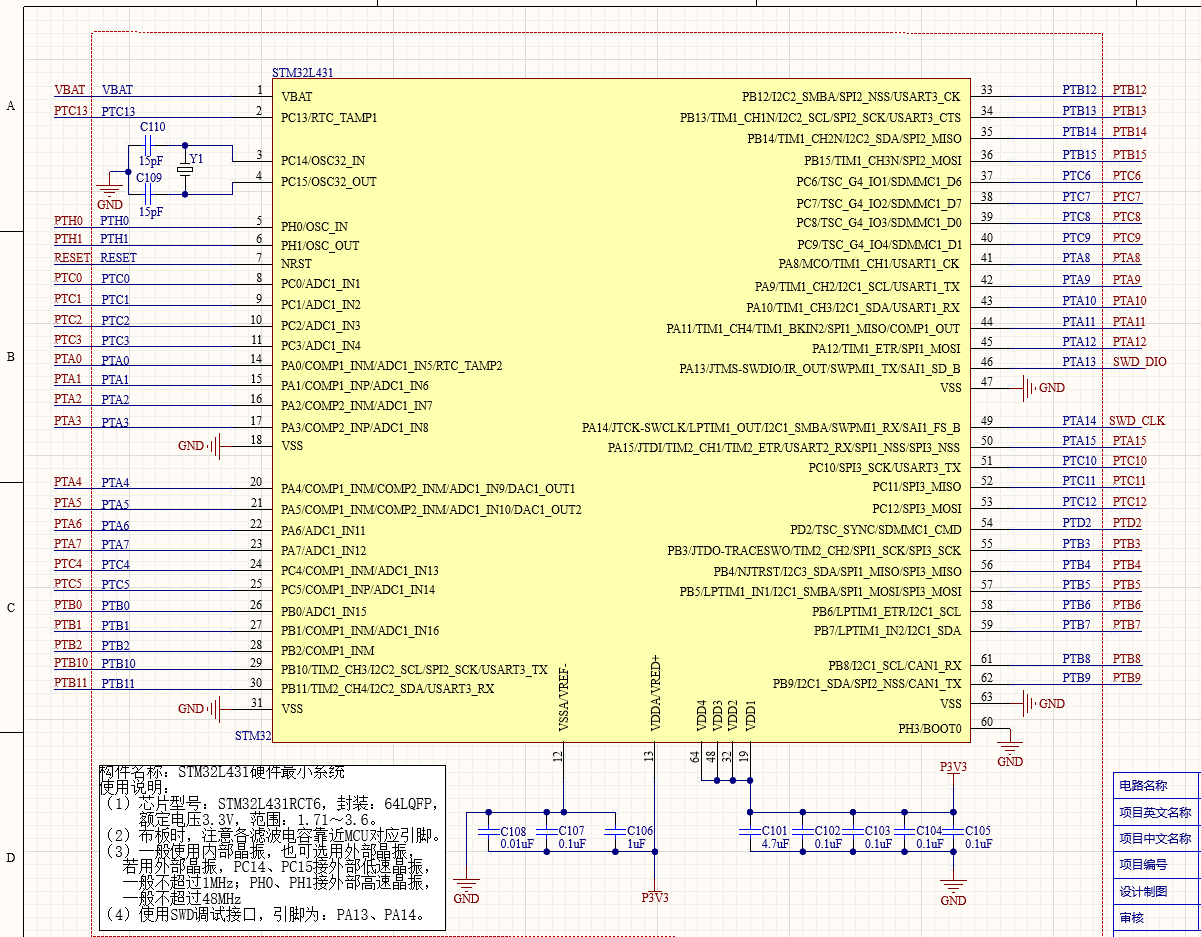

先来一张STM32L431芯片最小系统原理图，接着进入今天的正题。为了使芯片稳定工作，PCB工程师在设计硬件电路时，会在电源和地（GND）之间，加一些滤波电容，容值从nf级别到uf级别不等。在电源电压不稳定的时候，滤波电容会放电，保持电压稳定。当然滤波电容不是万能的，滤波能力有限。

        大家有没有想过，如果电源和GND短路了，会发生什么。电源和地短路后，会产生瞬时大电流，运气好些的会先击穿滤波电容，运气差些的芯片也会烧毁。读研时，遇到过一次，主控板的3V3和计量板的GND反接，上三相电期间，主控板和计量板直接出现电火花，板子上出现一片焦黑，两块板子报废，留着取元器件。

        当然，我也遇到过串口线电源和GND反接，电源短路，板载的电源指示灯没亮，过了一会反应过来了，立马断电。万用表导通档位一量，完了，板子烧了。这种情况难道也只能留着取元器件?如果板子多，随意取用，大家估计也就这样干了，偏偏数量有限，只能修修补补了。接下来请看我如何修补。首先看原理图，找到电源和GND之间的滤波电容，先取容值小的滤波电容。一般情况下，会先击穿小的滤波电容，取下来，再次测量电源和GND，如果不导通了，那算大家伙走运。只是击穿了电容。芯片还能继续使用。我遇到过两次这样的。

        下面再看一部分原理图，这是两块芯片电源的原理图，中间有个10欧姆电阻，如果这根线上有大电流，10欧姆电阻上会分走一部分电压，V3P3JL会小于V3P3。如果你的程序要是有电压监测，程序可能会感知到这个问题，会复位还是怎么样就看软件设计了。不过，今天的主角还是短路。如果3V3和GND短路了，先断开10欧姆电阻，再分别去量两边的滤波电容，如果只有一边的滤波电容导通，那运气不错，两块芯片电路，只毁了一块，专攻毁的那一块的电路就可以了。这个电路无所谓，总共也就8个滤波电容。言归正传，用万用表接着排除问题，用导通档挨个量滤波电容两端，取掉电容后，重新上电，一切齐活。我有这运气多亏了自己胆小，每次隔离电源220V供电，我都怕出现电火花。上电时，我会时不时观察板载指示灯是否正常工作，这次一上电，板载指示灯没亮，肯定哪出问题了，立马断电，没看到烧焦的痕迹，没有发烫，但还是烧了，然后就写了这篇博客。
