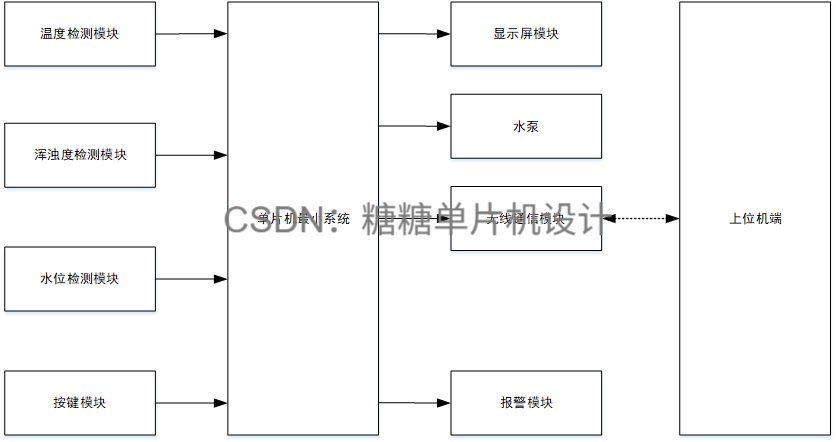

一.系统概述

鱼塘水质检测系统实现了对水质的实时监控、报警处理以及远程管理，充分利用STM32单片机的高效控制能力和无线通信功能，提升了系统的智能化水平和操作的便利性，主要功能包括：

1. 环境参数采集：

   • 以STM32单片机作为核心控制单元，实时采集鱼塘中的环境参数，如温度、浑浊度和液位信息。

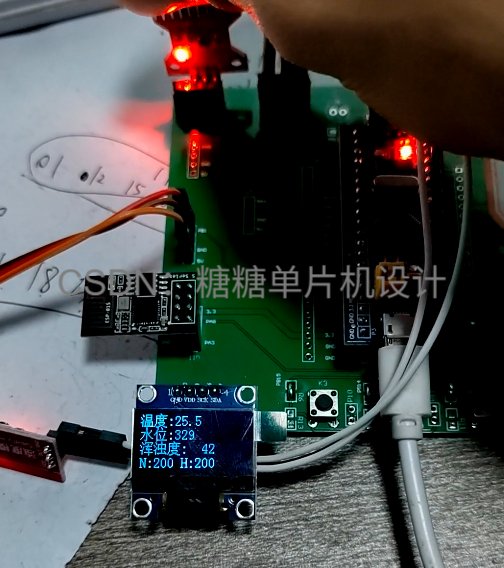

   • 设计了数据显示功能，将采集的参数信息直观地显示在本地监控设备上。

2. 参数设置与报警功能：

   • 提供用户友好的按键界面，允许用户自定义各项参数的阈值。
   • 当监测参数低于设定的阈值时，系统会触发蜂鸣器发出警报，并自动控制加水泵运作以保持水质安全。

3. 远程数据管理：

   • 集成了无线通信模块，将实时采集的数据上传至服务器。
   • 监控平台能够通过访问服务器数据，实现对鱼塘水质的远程监控与管理。

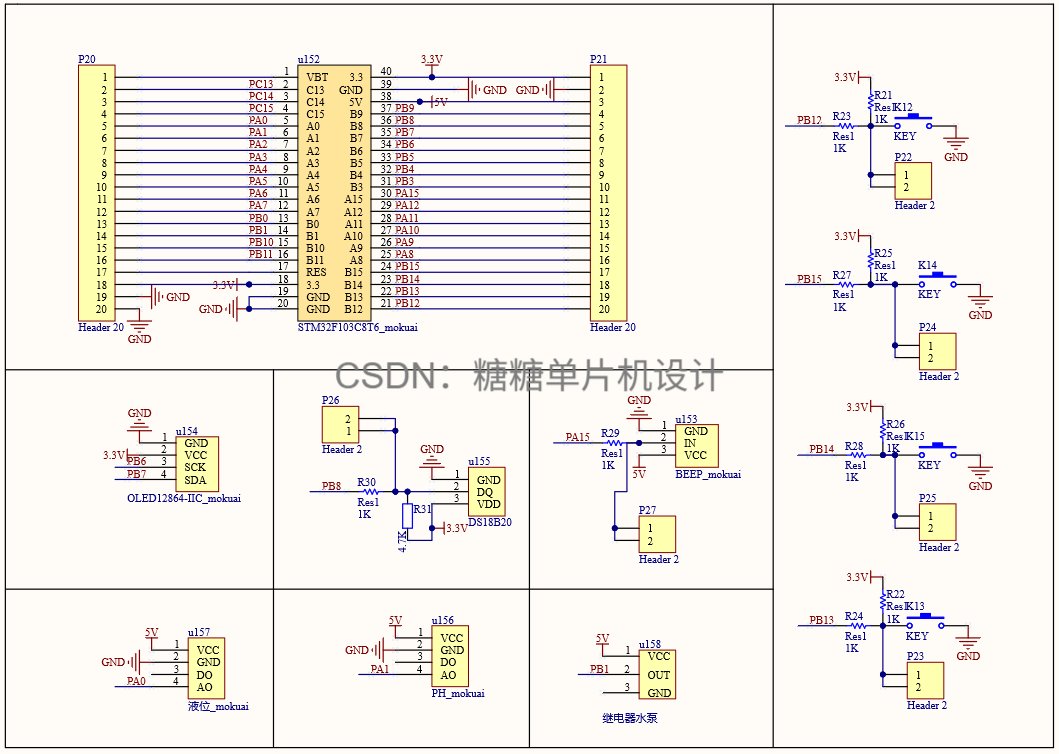

二.电路设计

电路设计采用Altium Designer，主要组件包括：

1. 系统主控：以STM32F103C8T6单片机作为系统的核心控制器，最小系统电路构成了设计的基础。

2. 温度检测：利用DS18B20温度传感器进行温度监测，数据通过单总线接口与单片机进行通信。

3. 阈值设置：配备独立按键供用户设定阈值，其中一个端口接地，另一端连接至单片机的GPIO接口。

4. 报警系统：集成有源蜂鸣器作为报警装置，采用NPN三极管驱动蜂鸣器，确保在需要时能够发出警报。

5. 水位检测：使用铜制电阻式水位传感器，传感器的模拟输出端与单片机的模拟输入端相连，用于实时监测水位情况。

6. 数据显示：通过0.96寸OLED12864显示屏将数据可视化，采用IIC总线连接至单片机，便于信息的传递和显示。

7. 水质PH值检测：使用玻璃型PH传感器监测水质的PH值，其模拟输出端也连接至单片机的模拟输入端。

8. 继电器控制：通过继电器的输出引脚连接至单片机的GPIO，以实现对相关设备的控制。


三.程序设计

#include “sys.h”
#include “delay.h”
#include “adc2.h”
#include “math.h”
#include “adc.h”
#include “key.h”
#include “OLED_I2C.h”
#include “Control_Report_To_Police.h”

int main(void)
{
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init(); //延时函数初始化
Usart1_Init(9600);
TIM4_Init(300,7200);
while(DS18B20_Init()){}
OLED_Init();
OLED_CLS();
Adc_Init_ch0();
Adc2_Init();
KEY1_Init();
Beep_init();
Led0_init();
OLED_ShowCN(32,2,0);
OLED_ShowCN(32+16,2,1);
OLED_ShowCN(32+32,2,2);
OLED_ShowCN(32+32+16,2,3);
OLED_CLS();
OLED_ShowCN(0,0,10);
OLED_ShowCN(0+16,0,11);
OLED_ShowCN(0,2,35);
OLED_ShowCN(0+16,2,36);
OLED_ShowCN(0,4,37);
OLED_ShowCN(0+16,4,38);
OLED_ShowCN(16+16,4,39);
ALi_ESP8266_GPIO_Init();
MQTT_Buff_Init();
AliIoT_Parameter_Init();
while(1)
{
OLED_Display_Cotrol(); //显示控制函数
}
}

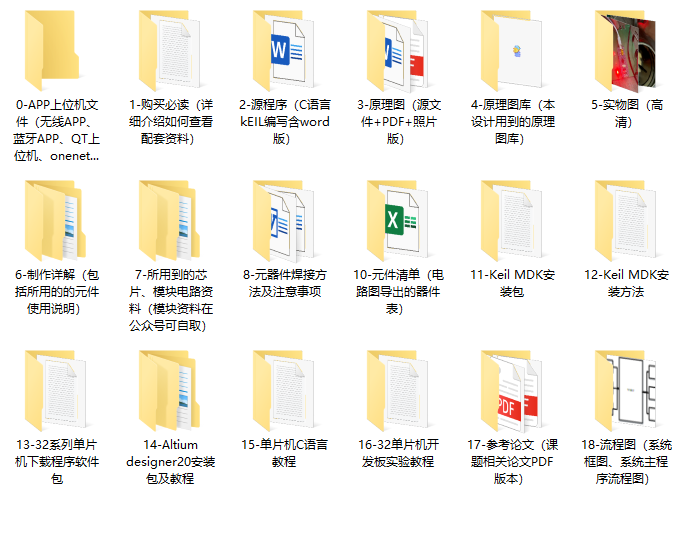

四.资料内容

24-32-14
