【进入正题】

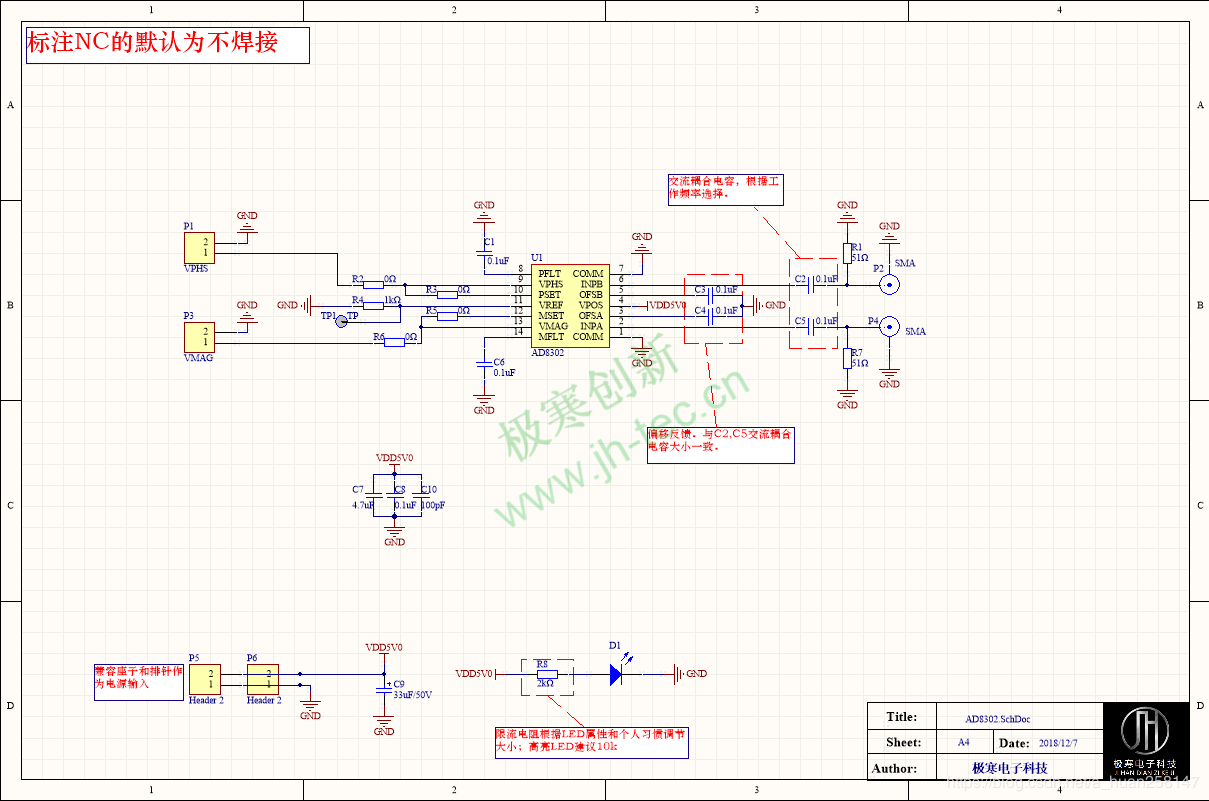

整体原理图如下
在设计的时候记得加好备注，方便自己以及后面的人读图

整体PCB如下

芯片特点
测量高达2.7 GHz的增益/损耗和相位
双通道解调对数放大器和鉴相器
输入范围：-60 dBm至0 dBm（在50 Ω系统中）
精确的增益测量调整(30 mV/dB)
非线性度：< 0.5 dB（典型值）
精确的相位测量调整（10 mV/度）
非线性度：< 1度（典型值）
测量/控制器/电平比较器模式
采用2.7 V至5.5 V电源电压供电
稳定的1.8 V基准电压输出
小信号包络带宽范围：DC至30 MHz

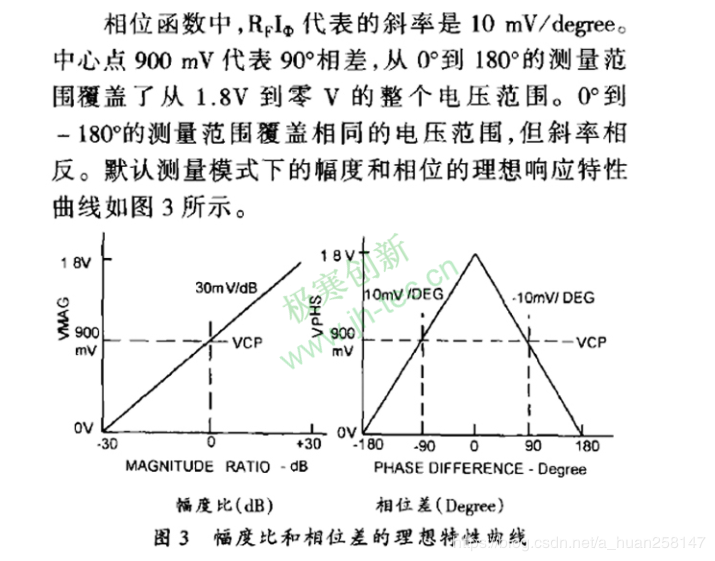

AD8302测量原理

使用建议
这个芯片外围设计比较简单，我就简单提几点。

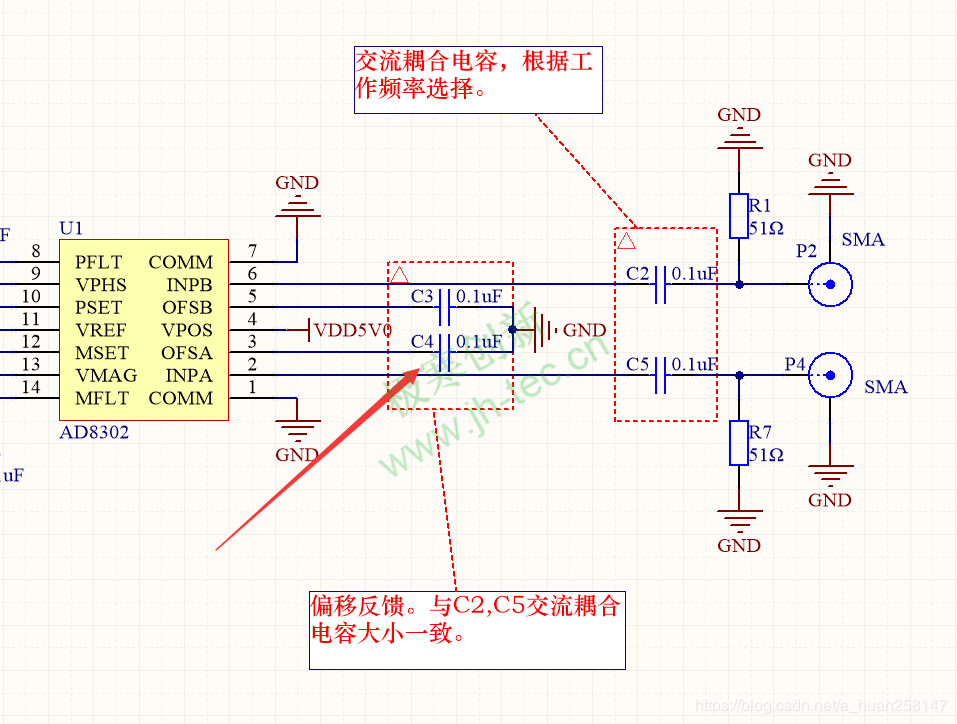

这里的偏移反馈电容大小，需要与交流耦合电容相同。

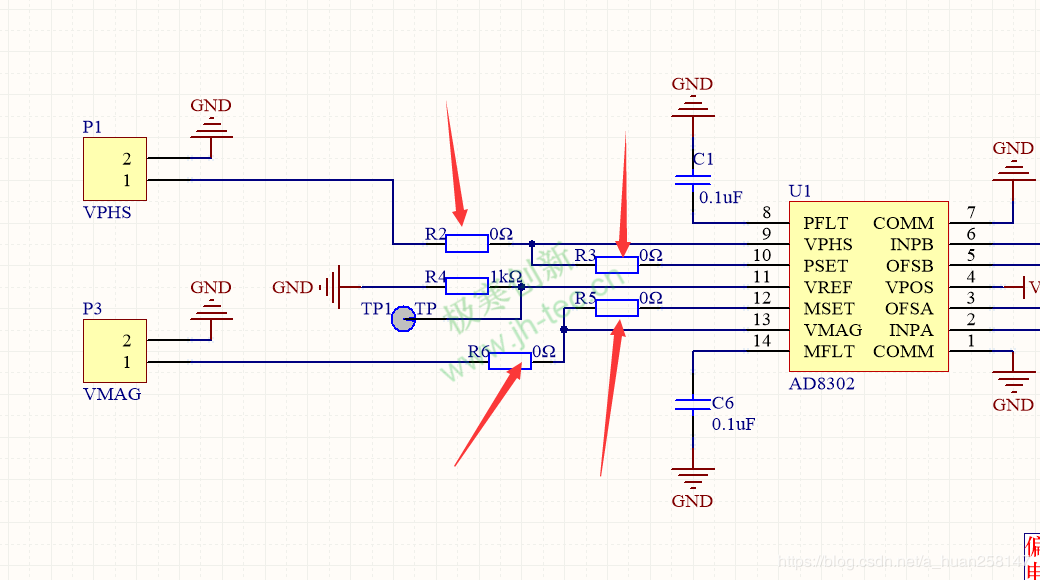

这几个地方用0Ω电阻，以便后期调试用
