STM32单片机详解

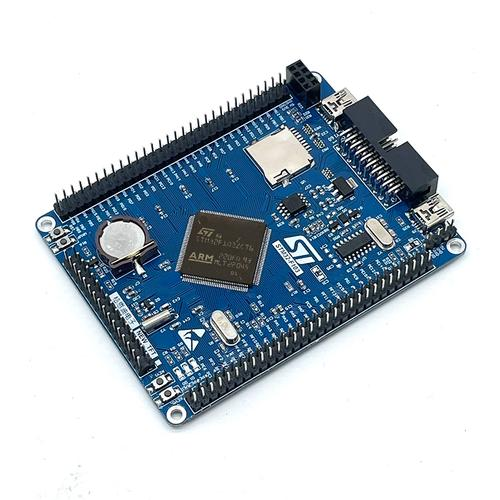

基本介绍

STM32是意法半导体(STMicroelectronics)公司推出的基于ARM Cortex-M内核的32位微控制器产品系列。该系列产品线丰富，从低功耗到高性能覆盖广泛应用场景，具有以下特点：

• 采用ARM Cortex-M0/M0+/M3/M4/M7等不同性能内核
• 工作频率从16MHz到400MHz不等
• 片上资源丰富：Flash容量16KB-2MB，SRAM 4KB-384KB
• 外设接口齐全：USB、CAN、SPI、I2C、UART、ADC、DAC等
• 低功耗设计，部分型号支持多种低功耗模式

产品系列

主流系列

1. STM32F0系列：入门级，Cortex-M0内核，性价比高
2. STM32F1系列：经典系列，Cortex-M3内核，应用广泛
3. STM32F4系列：高性能，Cortex-M4内核，带FPU
4. STM32L0/L1/L4系列：低功耗系列，适合电池供电应用

新型系列

1. STM32H7系列：双核高性能(Cortex-M7+M4)，主频400MHz
2. STM32G0系列：新一代入门级产品，性价比更高
3. STM32WB系列：集成蓝牙5.0无线功能

开发环境

软件开发工具

1. Keil MDK：商业开发环境，功能强大
2. IAR Embedded Workbench：商业IDE，优化效果好
3. STM32CubeIDE：ST官方免费集成开发环境
4. PlatformIO：跨平台开发环境，支持VSCode插件

开发工具链

1. STM32CubeMX：图形化配置工具，自动生成初始化代码
2. HAL库：硬件抽象层，简化外设操作
3. LL库：底层库，直接寄存器操作，效率更高
4. 标准外设库(已逐步淘汰)：早期开发库

典型应用

1. 工业控制：PLC、HMI、变频器
2. 消费电子：智能家居、穿戴设备
3. 医疗设备：便携式医疗监测设备
4. 物联网：传感器节点、网关设备
5. 汽车电子：车身控制、车载信息娱乐系统

开发流程示例

1. 硬件选型

   • 根据项目需求和功能指标选择合适的MCU型号
   • 考虑因素：主频、内存容量、外设接口、功耗、封装等
   • 示例：STM32F103C8T6适用于中等性能需求，具有72MHz主频和64KB Flash

2. 原理图设计

   • 使用Altium Designer或KiCad等工具
   • 设计最小系统电路（电源、复位、时钟等）
   • 扩展外围电路（传感器接口、通信模块等）
   • 注意事项：信号完整性、电源去耦、ESD防护

3. PCB设计

   • 将原理图转换为PCB布局
   • 关键步骤：
     • 元件布局优化
     • 电源和地平面设计
     • 信号走线（高速信号需考虑阻抗匹配）
   • 输出Gerber文件用于生产

4. 软件配置

   • 使用STM32CubeMX图形化工具：
     • 配置时钟树（HSE/PLL设置）
     • 分配GPIO功能（UART、I2C、SPI等）
     • 设置中断优先级
   • 生成初始化代码框架

5. 代码编写

   • 基于HAL/LL库开发：
     • HAL库提供硬件抽象层，便于移植
     • LL库提供寄存器级操作，性能更高
   • 典型开发内容：
     • 外设驱动开发（如ADC采样）
     • 通信协议实现（Modbus、CAN等）
     • 业务逻辑处理

6. 调试测试

   • 使用ST-Link/V2调试器：
     • 下载程序到目标板
     • 设置断点调试
     • 查看变量和寄存器值
   • 常用工具：
     • Keil MDK/IAR EWARM
     • STM32CubeIDE
     • 逻辑分析仪（分析时序）

7. 量产部署

   • 批量烧录方案：
     • 使用ST量产编程工具（ST-Link Utility）
     • 脱机烧录器方案
   • 质量控制：
     • 功能测试工装
     • 参数校准
     • 老化测试
   • 注意事项：保护固件安全（读保护设置）

系统概述

基于STM32单片机的车牌识别系统是一种嵌入式视觉处理解决方案，主要应用于停车场管理、交通监控、智能小区等场景。该系统通过摄像头采集车辆图像，利用STM32单片机进行实时图像处理和车牌识别。

硬件组成

1. STM32单片机核心：通常采用STM32F4或STM32H7系列高性能单片机，配备DSP指令集和浮点运算单元，主频可达400MHz以上。

2. 图像采集模块：

   • OV7670/OV2640等CMOS摄像头模块
   • 分辨率支持640×480或更高
   • 30fps以上的采集帧率
   • 通过DCMI(数字摄像头接口)直接连接STM32

3. 外围电路：

   • SD卡存储模块用于保存图像数据
   • TFT液晶显示屏用于实时显示处理结果
   • 按键/触摸屏人机交互界面

图像处理流程

1. 图像采集与预处理

• 采集控制：通过STM32的DCMI接口获取摄像头数据，使用DMA传输减少CPU负担
• 格式转换：将YUV422格式转换为RGB565或灰度图像
• 降噪处理：采用中值滤波或高斯滤波去除噪声
• 对比度增强：直方图均衡化算法改善图像质量

2. 车牌定位

• 边缘检测：Sobel或Canny算子提取图像边缘
• 颜色分割：基于HSV色彩空间的蓝色/黄色车牌检测
• 形态学处理：膨胀、腐蚀操作连接断裂边缘
• 区域筛选：根据长宽比、面积等特征筛选候选区域

3. 字符分割

• 二值化处理：自适应阈值法或大津法(OTSU)二值化
• 投影分析：垂直投影分割字符间隔
• 字符归一化：将分割后的字符统一缩放到标准尺寸(如20×40像素)

4. 字符识别

• 特征提取：提取字符的网格特征或轮廓特征
• 模板匹配：与预存字符模板进行比较
• 神经网络识别：采用轻量级CNN网络实现高精度识别

优化技术

1. 算法优化：

   • 采用整数运算替代浮点运算
   • 查表法加速常见计算
   • 利用STM32的SIMD指令优化图像处理

2. 资源管理：

   • 合理分配SRAM和Flash空间
   • 使用内存池技术管理图像缓冲区
   • 多级缓存策略提高访问效率

3. 实时性保障：

   • 关键算法采用汇编优化
   • 中断优先级合理配置
   • 任务调度策略优化

典型性能指标

• 处理时间：200-500ms/帧(取决于算法复杂度)
• 识别准确率：白天90%以上，夜间80%左右
• 工作温度：-20℃~70℃
• 功耗：核心处理部分<1W

应用实例

1. 智能停车场系统：

   • 自动识别入场车辆车牌
   • 与道闸系统联动控制
   • 记录车辆进出时间

2. 交通违章抓拍：

   • 超速车辆识别
   • 闯红灯抓拍
   • 违法停车监测

3. 小区门禁系统：

   • 业主车辆自动放行
   • 访客车辆登记管理
   • 黑名单车辆报警

开发工具链

1. 硬件开发：

   • Altium Designer/Keil MDK
   • STM32CubeMX配置工具
   • J-Link仿真器

2. 软件开发：

   • Keil μVision/IAR EWARM
   • OpenCV库(精简版)
   • HAL/LL库驱动开发

3. 调试工具：

   • ST-Link调试器
   • 逻辑分析仪
   • 串口调试助手

未来发展方向

1. 结合深度学习算法提升识别率
2. 增加多摄像头协同处理能力
3. 开发低功耗版本延长电池寿命
4. 集成无线通信模块实现远程监控
5. 支持更多类型车牌识别(如新能源车牌)
