摘要

本文介绍当前主流OTA固件升级的技术框架，功能：无感升级、固件备份、看门狗钩子APP检验，描述了硬件架构、软件架构、APP软件流程、BOOT软件流程等内容。

硬件架构

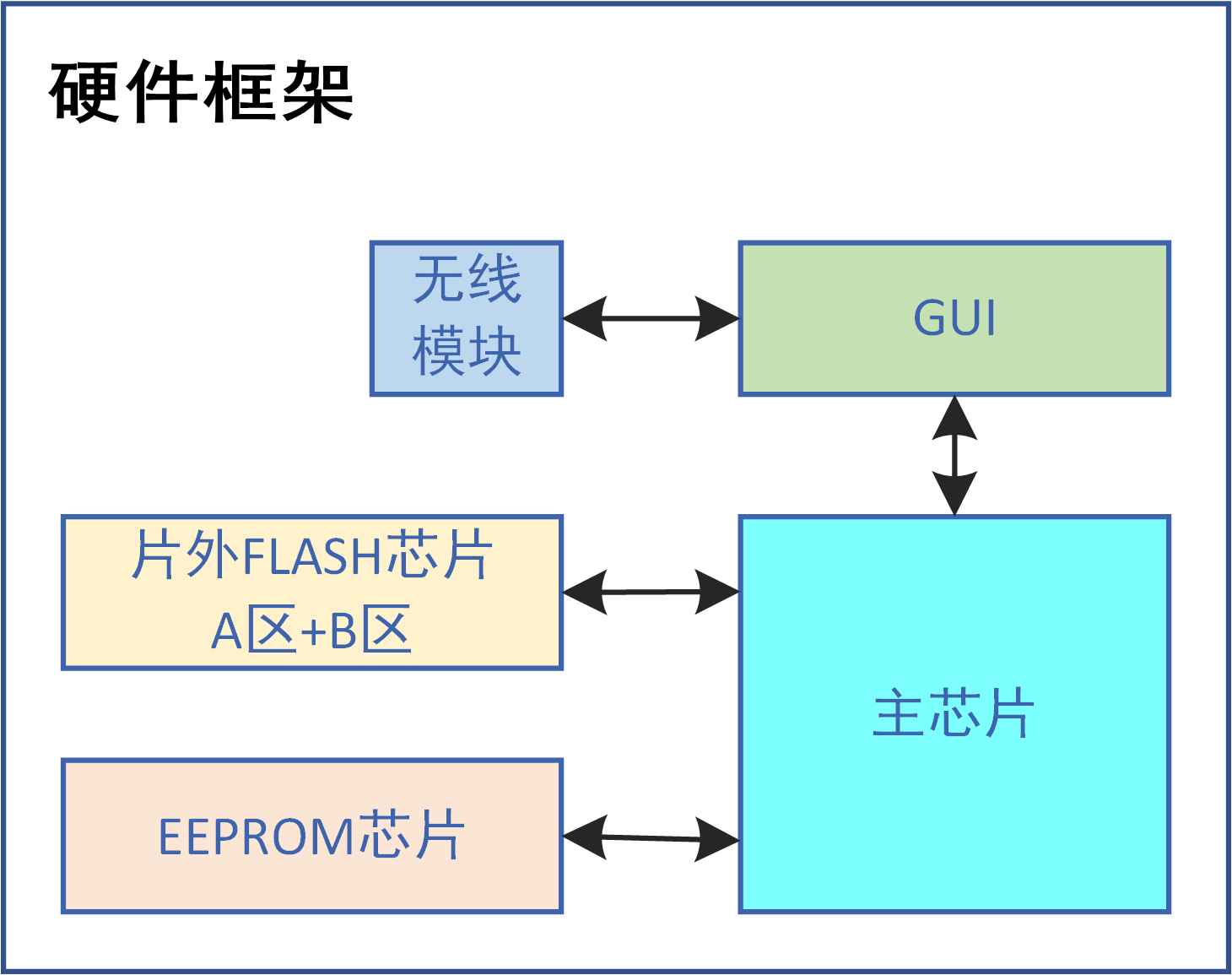

需要用到的主要硬件设施

• 主芯片，待升级的硬件
• 片外flash芯片，用来存储新固件和备份固件
• EEPROM芯片，用于存储升级相关过程信息
• 无线通讯模块（WiFi或蓝牙），用于无线传输升级数据
• GUI，控制升级开始与停止


软件架构

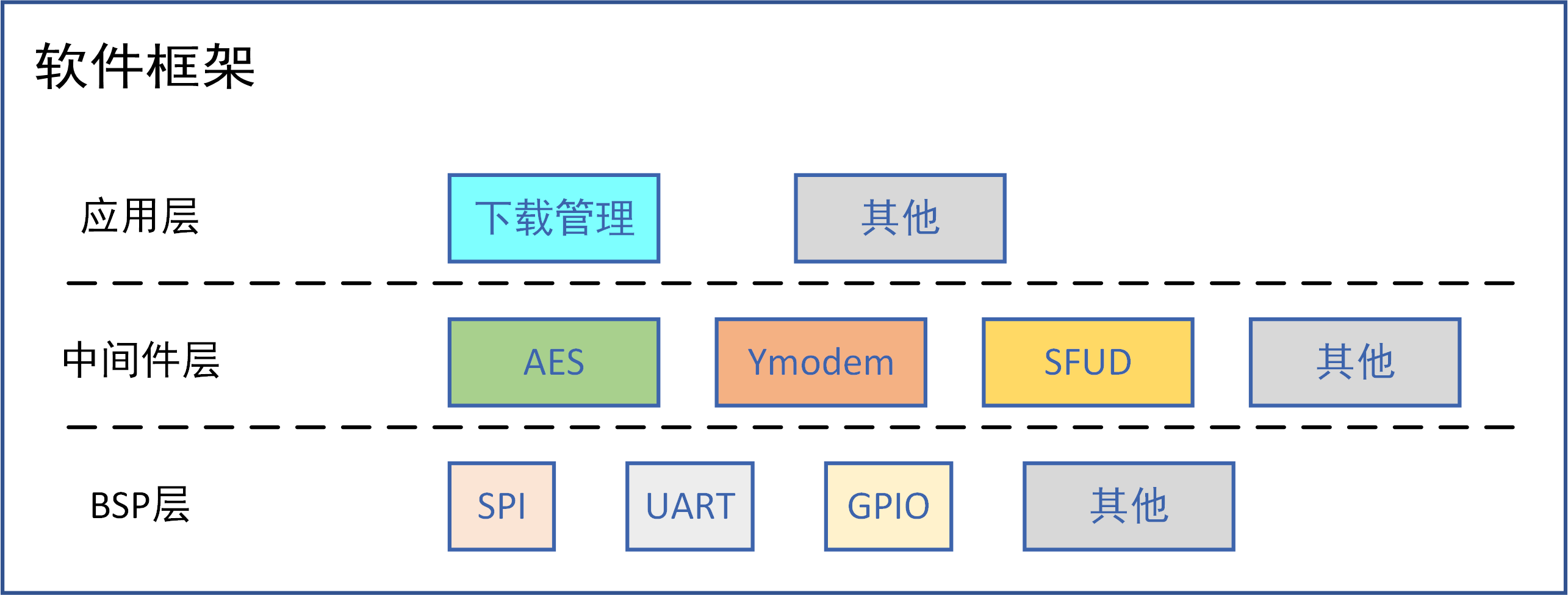

用于升级部分的软件架构

• 升级管理，控制升级过程的状态、流程
• 中间件
  • SFUD，一个开源的轻量级 串行 Flash 通用驱动库（Serial Flash Universal Driver），专为嵌入式系统设计，用于操作常见的Flash 芯片。支持自动识别 Flash 芯片型号、读写操作、擦除操作、以及 Flash 的统一接口管理。
  • Ymodem，一种串口文件传输协议，广泛用于嵌入式系统中通过串口（如 RS232、USB 虚拟串口等）进行固件升级（IAP）或文件传输，支持批量传输、文件名传输、文件大小传输等功能，适用于需要从 PC 向嵌入式设备发送固件、配置文件等场景。
• BSP，UART、SPI等驱动


APP软件流程

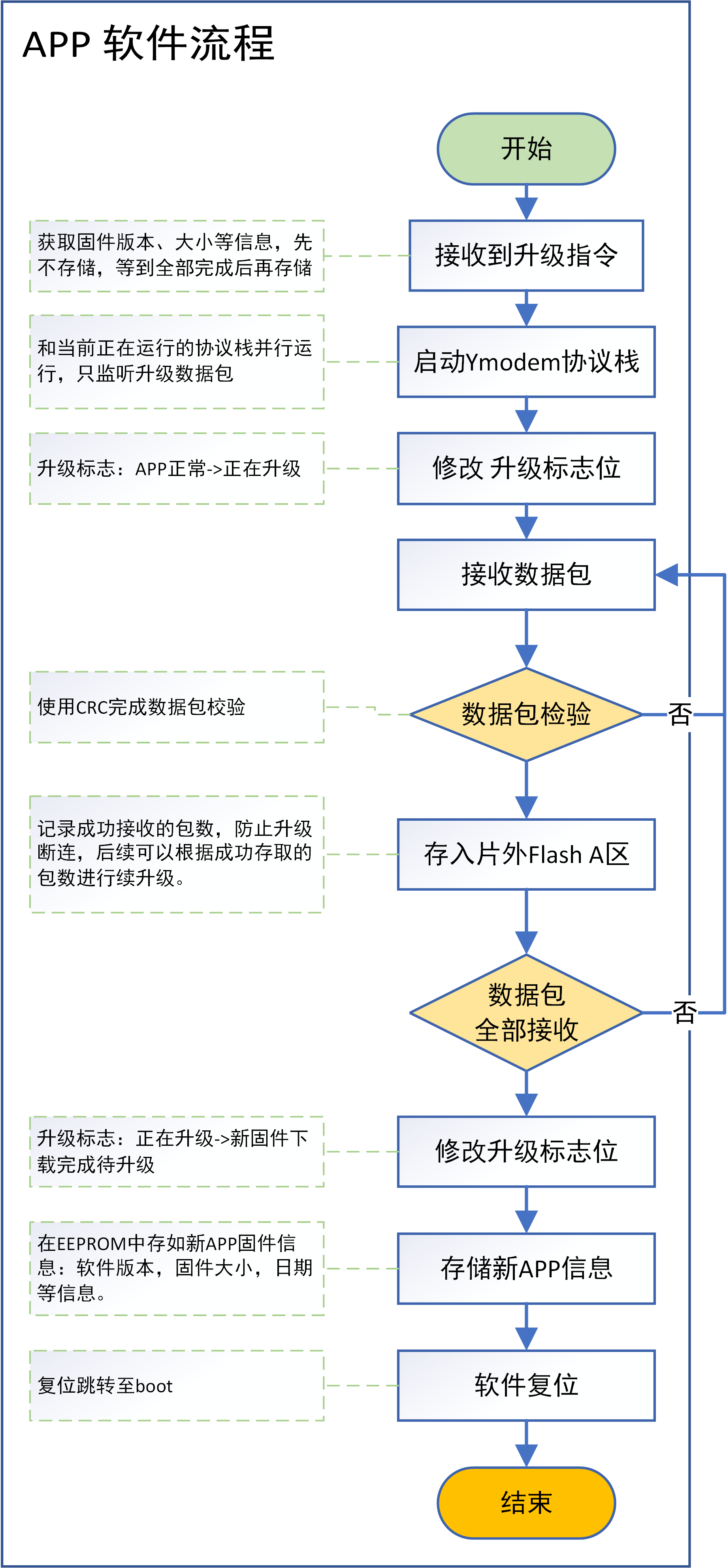

APP中固件升级流程，主要用于无感升级中的固件下载，具体过程见流程图

BOOT软件流程

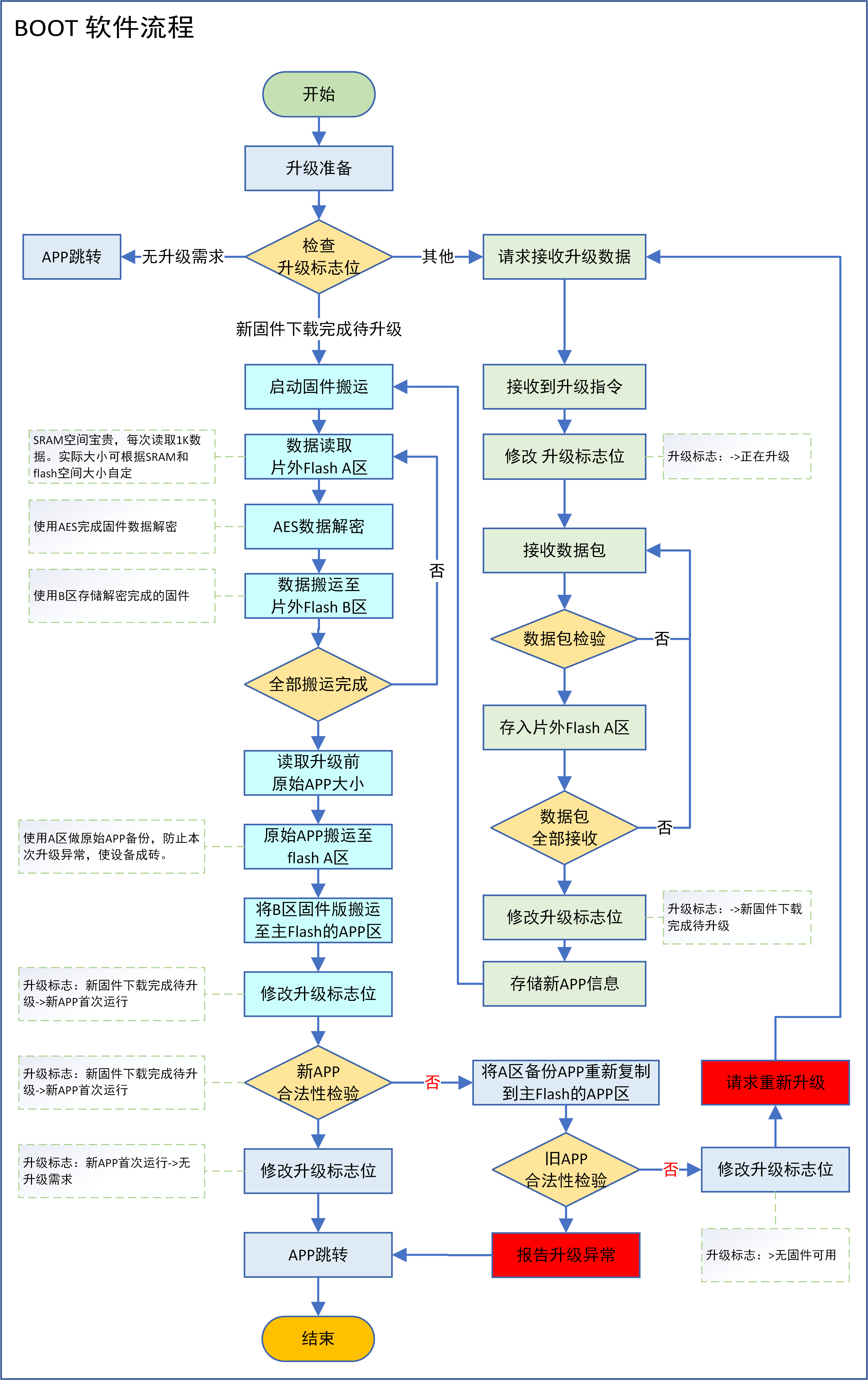

主要用于固件的下载、解密、固件备份、固件检验等，其主要过程见流程图

内容补充

APP合法性检验机制

• CRC校验，使用CRC校验，对固件每包数据进行校验
• 看门狗钩子式APP校验，主要思路：新固件升级后，首次运行前，在boot中开启看门狗，跳转APP，APP运行修改存储区某特定区域数据，然后看门狗导致复位，重新恢复到boot状态，boot再次检查数据是否被修改，如果被修改则认为APP正常（大概率），如果没有修改成功，则认为APP异常（例如APP卡死）。这种方式就相当于向黑暗处扔个钩子，看门狗时间到后看钩子带回来的数据是否正常。

其他知识补充

AES密匙

固件加密的密匙可以由几部分构成：芯片UID+产品生产编号+随机号

• 芯片UID：将软件与硬件绑定，使软件盗版者无法将软件复制到复刻的板子上运行，检查到UID异常，可自毁程序。UID的获取不用手动挨个读取，方法见后续文章。
• 设备编号：使每个设备的密匙不同，软件中记录设备编号信息，配合其他功能检验该套软件及硬件是否属于某设备，防止盗用者将软件和硬件整体移动到某设备上。
• 随机编号：使用随机编号进一步加强密匙加密强度，高级大批量设备可以用此，以防止代工厂悄悄复制多下载程序，具体怎么实现，下回见分晓。

程序加密的攻击与防御

没有绝对可靠的程序防御措施，各种加密仅仅能使盗版更加麻烦，防止顺手牵羊。例如做了AES加密传输，到APP升级好后，攻击者可用一小段程序替代boot，该程序可以将所有flash内容从串口中打印出，前面种种加密，在各种攻击手段下也会显得苍白无力。
