【进入正题】

<每日模块经验分享>

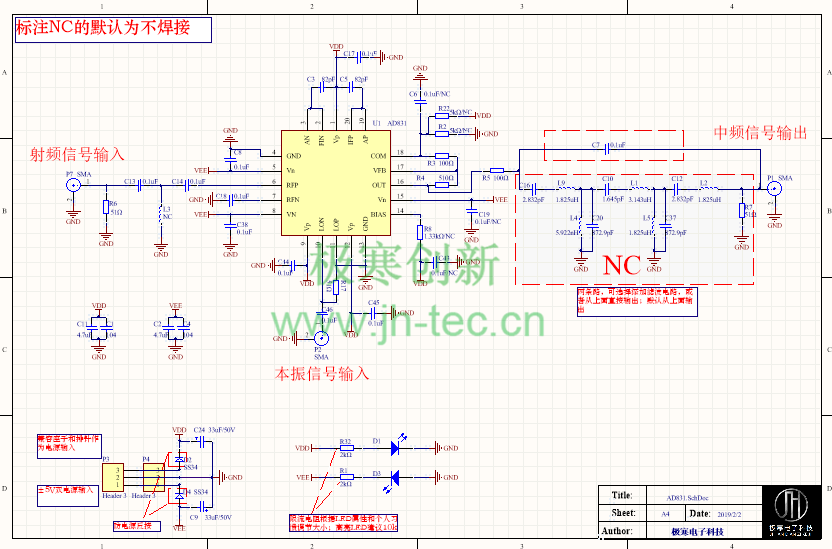

每次开篇都不会忘记提醒建议大家养成这个好习惯（手动滑稽脸~），随手记一记，备注备注，方便自己后期查看，也方便后来者读图，好了，献出原理图：

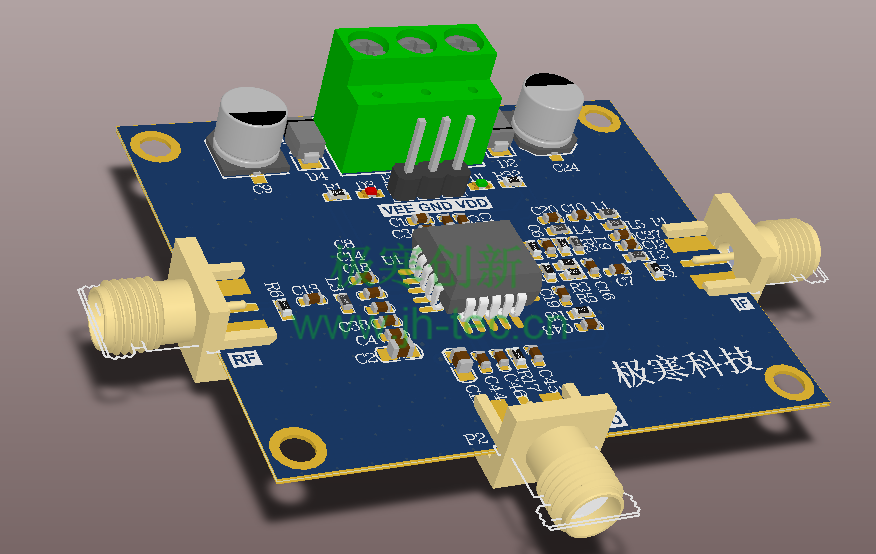

pcb如下：

芯片特点

双重平衡混频器 低失真：
+24 dBm三阶交调截点(IP3)
+10 dBm 1 dB压缩点
带宽： 500 MHz RF和LO输入带宽 250 MHz差分电流IF输出
直流到200 MHz以上单端电压IF输出
低LO驱动要求：–10 dBm
单电源或双电源供电
使用双电源时为直流耦合 所有端口都可直流耦合 无低频下限—工作频率低至DC
用户可编程功耗
使用经验建议

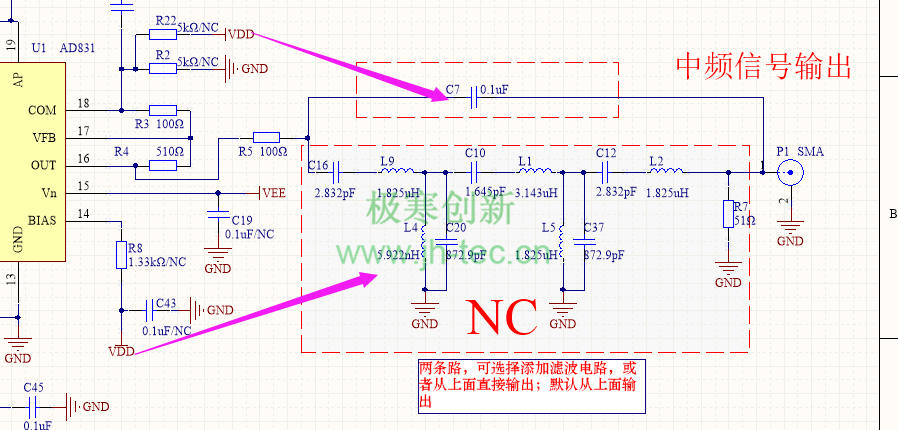

1.输出这里可以设计两条路，一条板载滤波，一条直接输出。如果大家对滤波要求比较高，这里也可以用晶体滤波器。

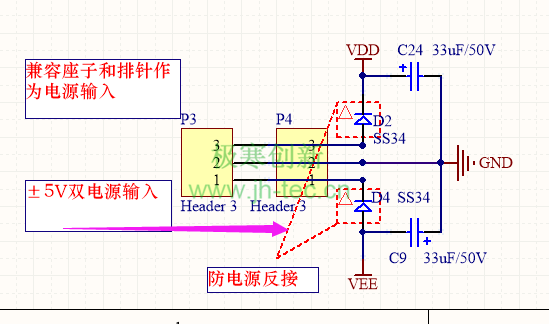

2.双电源输入这里可以加上二极管防反接

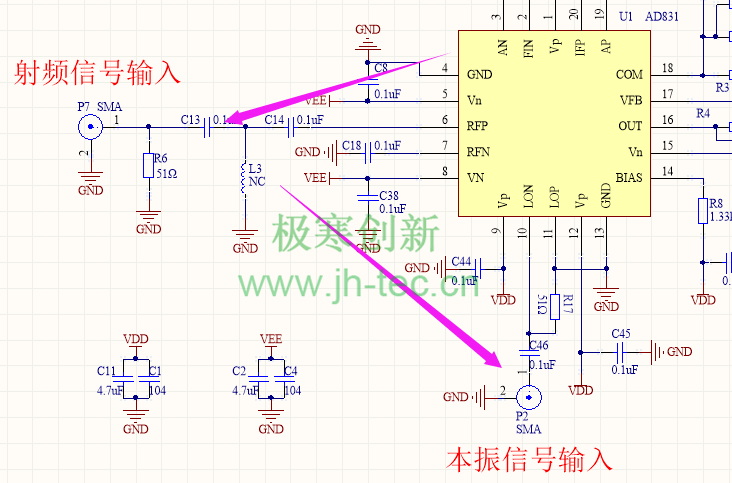

3.射频信号输入和本振信号输入两部分的信号线需要阻抗仿真，另外这两部分的耦合电容大小可根据具体的频段来选择。
