真相！开关罢工的真实原因——阵亡的MOS管！（全面了解MOS管）
在调试智能车时因误操作（先开电源后开电机驱动）导致开关失效，电路始终导通。经排查，发现是PMOS管体二极管被大电流击穿，造成源漏极直通。文章详细剖析了MOS管的结构、分类、工作原理及关键参数，并解释了该开关电路的设计初衷（避免机械开关打火损耗）。最后列举了MOS管在电源管理、数字逻辑、电机驱动等领域的广泛应用。案例揭示了功率电路中MOS管的脆弱性及保护措施的重要性。
目录
一、离奇！罢工的开关！
前些天在调智能车的时候因为误操作先开电源再开电机驱动，导致开关失效，一直是导通状态，无论怎么拨动开关，板子上的指示灯都是常亮，开关丝毫不影响电路的工作，究竟是开关的沦丧还是板子的扭曲？
二、诊断！问题定位！

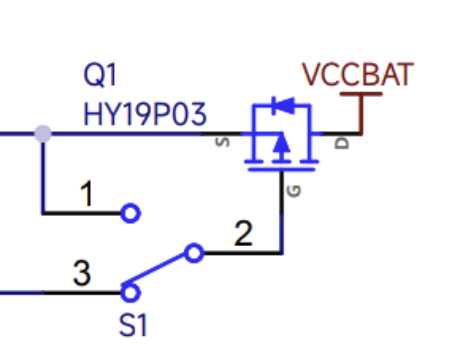

第一反应是开关坏了，导致的控制失效，但是万用表测试发现开关是完好的，那就奇怪了，开关是好的，但他却控制不了开关！然后查看原理图，开关电路如下

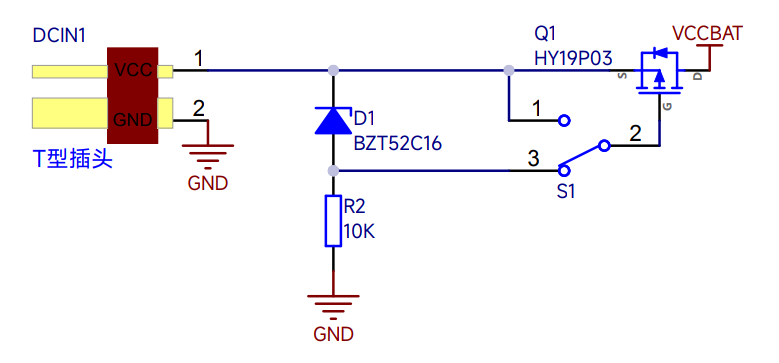

由于我对电路学习也不深，咱们一块来看一下这个电路，左边T型插头是接12v锂电池的，往右的D1(稳压二极管)反向并联于电路，当输入电压过高时，二极管击穿导通，将电压钳位在稳压值，保护后级电路（如防止过高电压损坏 MOS 管、负载）他配合R2（10KΩ） 限流电阻，防止后面MOS管栅氧化层击穿，同时为 MOS 管提供控制信号通路。然后后面的负载等是接在vccbat上，了解到D1稳压管为16v,那问题就出在mos管上了。
三、探究！MOS管的器件特性！
先来了解下MOS管是什么

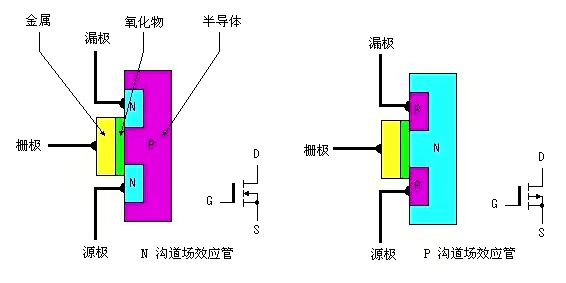

MOS 金属-氧化物-半导体场效应晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）分为N型和P型可进一步分为增强型和耗尽型，总结MOS管功能就是：MOS管在功率电路中常作为电子开关使用，但也用于信号放大和模拟开关，通过栅极电压控制源极和漏极的导通和截止实现电路通断控制，详细了解往下看，结构如图
电路如图
3.1MOS管的基本结构与组成
MOS管的核心结构由三层材料组成，形成“三明治”结构：
- 金属层（栅极G）（上面结构图的黄色部分）：通常为铝或多晶硅以降低栅极电阻，用于施加控制电压，形成电场与半导体之间通过绝缘层隔离，用于控制沟道形成。
- 氧化物层（绝缘层）（上面结构图的绿色部分）：通常为二氧化硅（SiO₂），隔离栅极与半导体，防止电流泄漏，厚度极薄（纳米级），作为栅极与沟道间的介电层。
- 半导体层（衬底与沟道）（上面结构图的）：衬底为P型或N型硅，源极（S）和漏极（D）通过高掺杂区（和衬底极性相反）与衬底连接。沟道是栅极电压作用下形成的反型层，连通源漏极
电极功能：
- 栅极（G）：覆盖氧化层的金属电极，与沟道垂直，控制沟道通断，几乎不消耗电流，输入阻抗极高（可达10^12Ω）
- 源极（S）与漏极（D）：电流的入口和出口，链接半导体的两端，形成可能的电流通道（沟道）
- 衬底（B）：半导体材料的基底，通常与源极短接，提供参考电位。
3.2MOS管的分类
MOS管根据导电沟道类型和工作方式可分为以下四类：
- 按沟道类型：
- N沟道（NMOS）：衬底为P型硅，源漏为N⁺高掺杂区,栅极正电压导通，电流从漏极流向源极，电子（负电）为载流子，箭头指向栅极，源极接地
- P沟道（PMOS）：衬底为N型硅，源漏为P⁺高掺杂区,栅极负电压导通，电流从源极流向漏极，空穴（正点）为载流子，箭头背离栅极，源极接电源
- 按工作方式：
- 增强型：默认无沟道，需栅极电压超过阈值电压（Vth）才能导通NMOS需V（th） > 0，PMOS需V(th) < 0。
- 耗尽型：默认存在沟道，栅极电压可关闭沟道（如N沟道耗尽型需负电压夹断)应用较少，常见于特殊电路。
现代功率电路中绝大多数使用增强型MOS管，耗尽型多见于射频或特殊应用。
3.3.关键参数
| 参数 | 符号 | 定义 | 典型值 | 关键作用 |
|---|---|---|---|---|
| 漏源击穿电压 | VDSS | 栅源短接时，漏源极能承受的最大反向电压（截止状态） | 20V~1000V+ | 决定MOS管的耐压能力，需 VDS<VDSS。 |
| 漏源工作电压 | VDS | 实际工作时漏极与源极之间的电压（动态值） | 由电路决定 | 必须低于 VDSS，高频应用需考虑瞬态电压。 |
| 栅源电压 | VGS | 栅极与源极之间的实际控制电压（正/负取决于NMOS/PMOS） | NMOS: 0~12V PMOS: 0~-12V |
控制MOS管导通/关断的核心信号，需满足 |VGS|>|Vth|才能导通。 |
| 阈值电压 | Vth | 使沟道形成的最小栅源电压（|VGS|≥|Vth|,时导通） | NMOS: 0.3~5V PMOS: -0.3~-5V |
决定MOS管的开启门槛，高温下会漂移。 |
| 栅源最大耐压 | VGS(max) | 栅极与源极之间允许的最大电压（防止栅氧化层击穿） | ±20V（常规） ±30V（高压） |
超过会永久损坏MOS管，栅极驱动需限压。 |
| 漏源绝对最大耐压 | VDS(max) | 数据手册标注的漏源极极限电压（通常= VDSS） | 同 VDSS | 实际应用需降额。 |
当然MOS管有很多决定电气特性的参数如导通电阻、跨导、衬底偏置效应系数、还有许多动态参数，极限参数等等，这里暂不深究（其实是我不大懂）。
还嫌参数太多？那挑出来俩你一定得知道的(敲黑板（轻轻的)）
Vth就是阈值，VGS是栅极与源极之间的实际控制电压，上面说MOS管“通过栅极电压控制源极和漏极的导通和截止实现电路通断控制”说的其实是，对于NMOS，VGS大于一定的值(Vth)就会导通对于PMOS，VGS小于一定的值（Vth)就会导通。
3.4.MOS管的工作原理
沟道的形成（敲黑板（重重的））
（上面的图片再搬过来方便看）
以最常见的N沟道增强型MOS管为例（衬底为P型半导体）：
- 未加栅压时：源极和漏极之间的P型衬底中（对应图中就是两个N中间的紫色部分），自由电子极少，没有导电沟道，MOS管截止
- 施加正向栅压（VGS > 阈值电压Vth）：
- 栅极接正电压，衬底接负（或接地），栅极与衬底之间形成电场，电场方向由栅极指向衬底。
- 电场会排斥衬底中的空穴（正电荷），并吸引衬底中少量的自由电子（负电荷）到氧化物与衬底的界面处。
- 当电子聚集到一定程度（VGS超过Vth），界面处形成一层N型导电沟道，将源极和漏极连通。
- 此时加漏源电压（VDS）：电子可通过沟道从源极流向漏极，MOS管导通，电流大小由栅压控制（VGS越大，沟道越宽，电流越大）。
关于绝缘层
绝缘层（氧化物，如二氧化硅）不导电，绝缘层的作用是让栅极和下方的半导体衬底之间形成电场，却不产生电流。正因为它不导电，栅极电压才能通过电场效应（而非电流）来控制衬底表面电荷的分布，进而形成或调节导电沟道（沟道是在半导体衬底表面形成的，不是在绝缘层中）。
总结
MOS管的核心是电场效应：栅极电压产生的电场改变半导体表面的电荷分布，从而形成或调节导电沟道，实现“电压控制电流”的导通特性。这也是“场效应管”名称的由来。

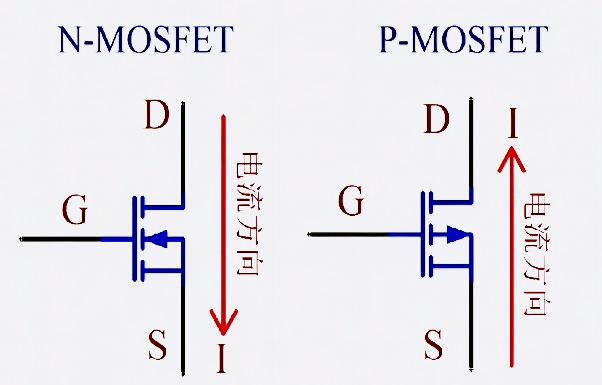

为什么NMOS电流是漏极流向源极，PMOS是源极流向漏极？
（上面的图片再搬过来方便看）
MOS管中电流的流向与沟道类型（N型或P型）以及载流子的导电类型是直接相关的：
N型MOS管（N沟道）:
导电沟道是N型的，载流子是自由电子（带负电）。工作时，漏极（D）接高电压，源极（S）接低电压（或接地），电场方向从漏极指向源极。电子受电场力作用，从源极（低电位）向漏极（高电位）移动（负电荷移动方向与电场方向相反）。但电路中规定电流方向与正电荷移动方向一致，与电子移动方向相反，因此电流被定义为从漏极（D）流向源极（S）。
P型MOS管（P沟道）:
导电沟道是P型的，载流子是空穴（带正电，可视为正电荷移动）。工作时，源极（S）接高电压，漏极（D）接低电压，电场方向从源极指向漏极。 空穴受电场力作用，从源极（高电位）向漏极（低电位）移动（与电场方向一致）。 因电流方向与正电荷（空穴）移动方向一致，因此电流被定义为从源极（S）流向漏极（D）。
总结
电流方向的差异本质是载流子类型不同（N型为电子，P型为空穴），且电流方向遵循“正电荷移动方向”的定义，最终表现为N型MOS管电流从D到S，P型从S到D。
如何快速记忆两种MOS管的区别然后快速分辨呢？

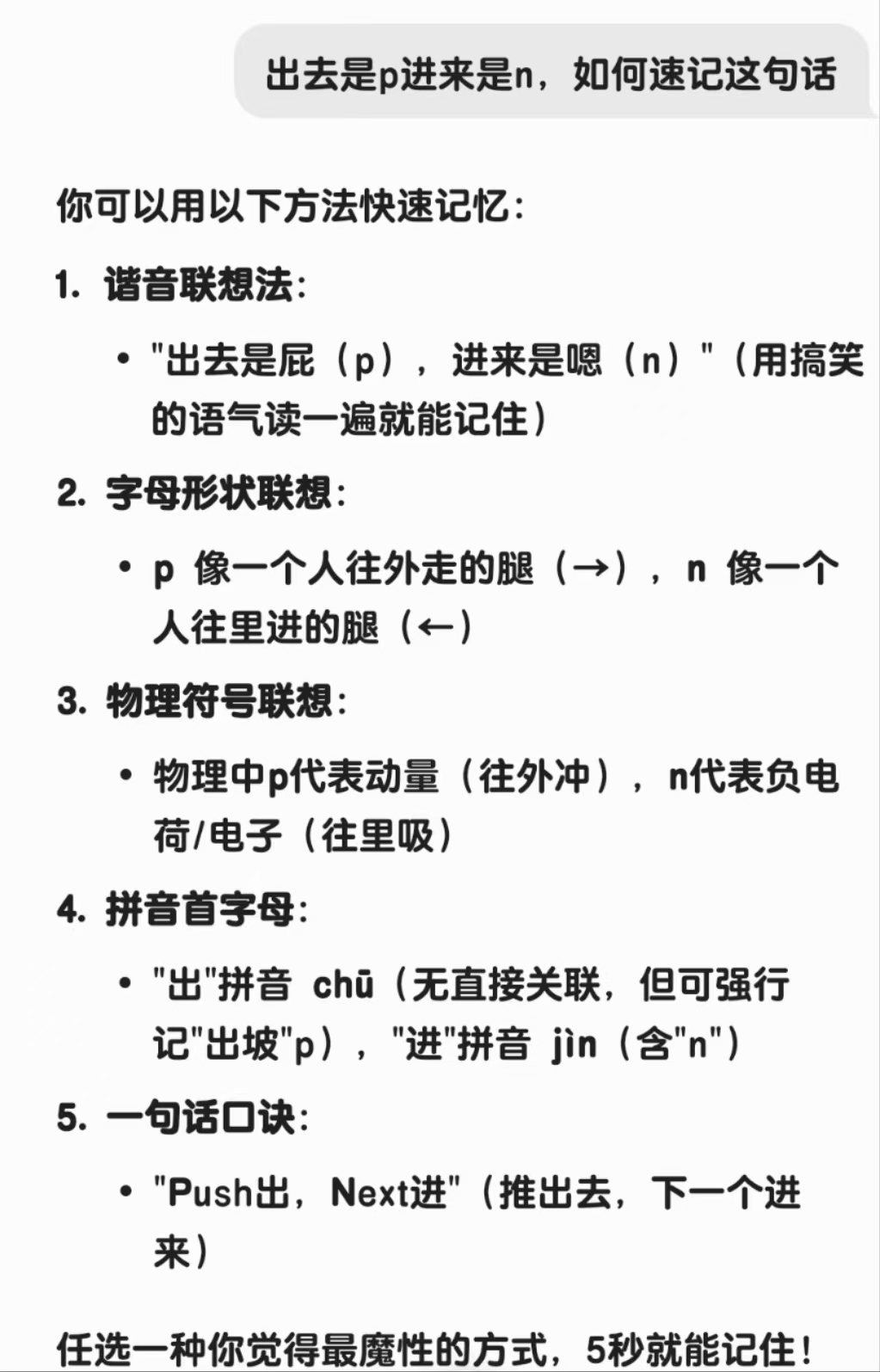

我是这么看的，找到电路中的长竖杠，这是栅极，那箭头进栅极的是N型，出去的是P型，还是忘咋办？这里让AI想个办法
个人觉得第五个蛮好记的哈哈，大家自便。
输出特性曲线分析

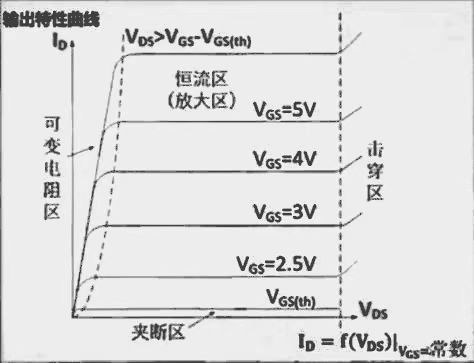

MOS管通过栅极电压控制沟道形成与电流导通，以最常见的N沟道增强型为例（输出特性曲线如下图），其输出特性可以分为：夹断区、可变电阻区、恒流区、三个区：
- 夹断区（截止区）（VGS < Vth）：栅极电压不足，无导电沟道，源漏极间仅存背靠背PN结，电阻极高，MOS管不工作。
- 可变电阻区（线性区）（VGS > Vth, VDS较小）：沟道形成，电流随VDS线性增加，等效为可变电阻。
- 恒流区（饱和区）（VGS > Vth, VDS较大）：沟道在漏极端夹断，电流趋于稳定，仅受VGS控制，当MOS用来做放大电路时就是工作在恒流区（饱和区）。
四、真相！阵亡的MOS管！
ok,了解了mos管的结构和原理，那现在来看我遇到的开关罢工问题，上面已经推测出基本是mos管的问题了，现在把MOS管拆下来检测，怎么检测呢？我的开关电路中MOS管长这样
利用速记的，Push进，Next出，可得我这是PMOS（VGS<=Vth才导通）然后基本可以得出是mos管的问题了，并且我的问题是开关失效，正常情况下S1连接3-2时栅极接地，此时VGS=VG(栅极)-VS（源极）<0,mos导通，S1连接1-2时，VG电压接近VS，mos管截止。

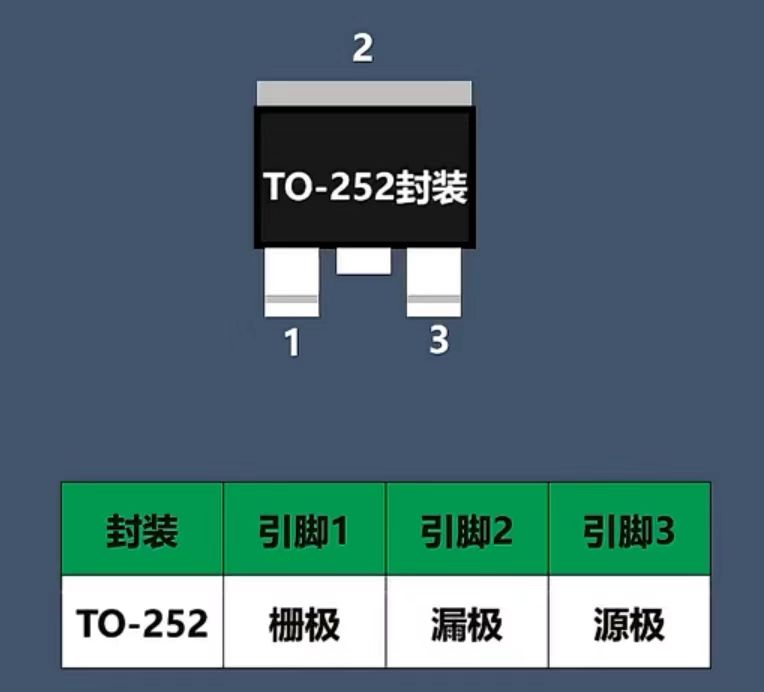

查询我的mos管的封装如图
把MOS管拆下来用万用变二极管档位测s(源极)和d（漏极）

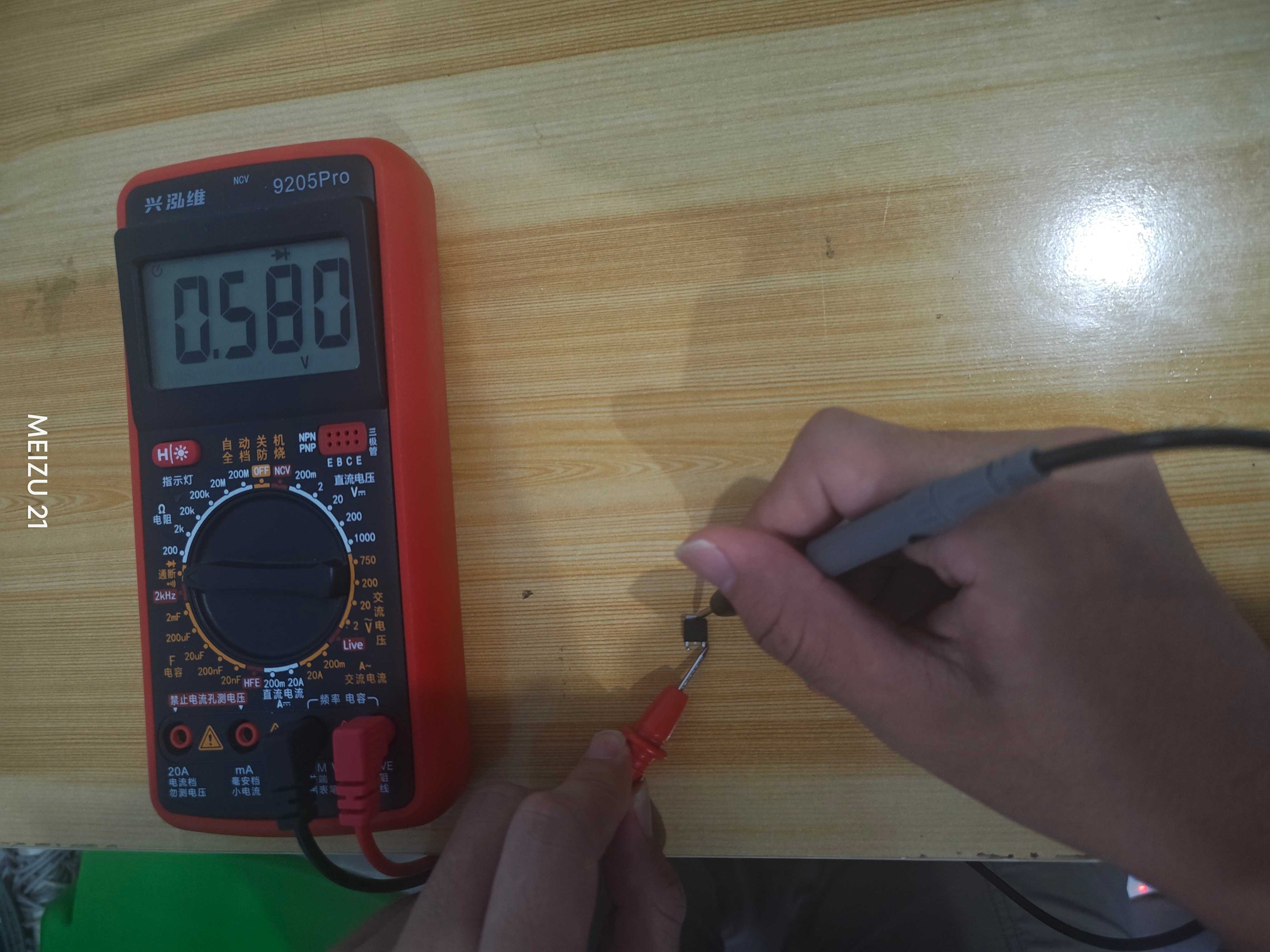

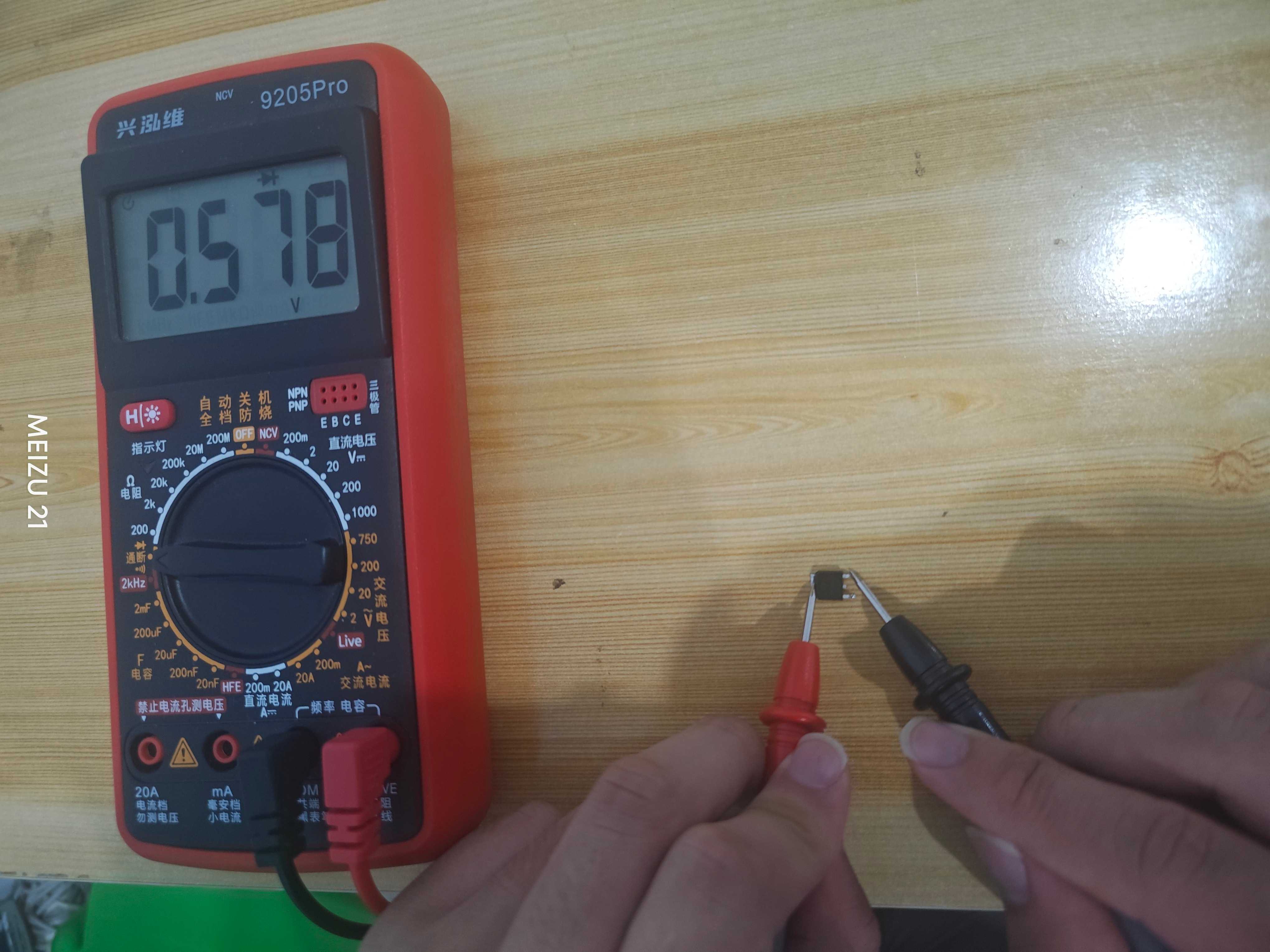

破案，源极和漏极正反测都是有0.58的压降！
最上面的体二极管被击穿了，导致不管有没有栅压一直是连通的，回顾我误操作是先开电源使MOS管导通后开电机驱动然后程序给电机大速度，大电流浪涌可能导致MOS管上面的的体二极管热击穿（局部过热损坏）。
五、初衷！设计的缘由
为什么不直接用开关控制？
智能车中有电机这样的感性负载，启动可能会瞬间电流较大，瞬间的大电流会使触点间空气被击穿产生电弧，进而导致打火损耗，另外在调试过程中开关频繁的通断使得触点不断经受电流冲击和电弧侵蚀，打火损耗更严重。
此电路的mos管其导通和截止过程相对平滑。当开关S1闭合时，MOS管的导通是随着栅极电压逐渐变化的，其沟道导电能力逐渐增强，使得电流缓慢上升，避免了像机械开关那样瞬间接通产生大电流冲击；当开关S1断开时，MOS管的截止也是一个渐变过程，电流逐渐下降 ，从而大幅减小了因电流突变产生的电弧能量，还有稳压二极管，在开关动作瞬间，尤其是断开时，由于电路中存在寄生电感（如线路电感、感性负载的电感等），根据楞次定律，会产生较高的反电动势，这个反电动势可能会使开关两端出现过高的电压，进而引发打火。稳压二极管D1能将这个电压钳位在其稳压值附近，减小了开关两端的电压差，从而降低了产生电弧的可能性。
六、绝技！MOS管的控制艺术
6.1MOS管的核心优势
mos管本身有三大优势：
1.电压控制：栅极几乎不消耗能量，驱动也很简单。
2.快速切换：开关时间短，能高频响应。
3.可集成性：CMOS(NMOS和PMOS构成互补对称结构)工艺支持纳米制程。
6.2MOS管的应用场景
这三大优势使其成为现代电路的核心原件之一，非常的高效可控和灵活，有着很多的典型和创新的应用场景比如：
1. 高效电源管理
开关电源（DC-DC转换）：MOS管作为高频开关，用于Buck（降压）、Boost（升压）等电路中，显著提高能效（如手机快充、笔记本电源适配器）。
线性稳压器：通过调节MOS管的导通状态实现精准电压输出，减少传统LDO的压降损耗。
2. 数字逻辑与处理器
CMOS技术：MOS管构成互补对称结构（PMOS+NMOS），形成低功耗、高集成度的逻辑门（如CPU、内存芯片），支撑现代计算机运算。
3. 电机与功率驱动
H桥电路：用MOS管控制电流方向，驱动直流电机正反转（如机器人、电动车）。
PWM调速：通过调节MOS管的开关占空比，实现无级调速（如无人机电调、风扇控制）。
4. 射频与通信
高频放大器：RF MOS管用于无线信号放大（如5G基站、Wi-Fi模块），兼顾高频率和低噪声。
射频开关：快速切换天线或滤波器路径（如手机天线调谐）。
5. 模拟信号处理
模拟开关：MOS管作为电子开关，通断模拟信号（如音频路由、ADC输入选择）。
可变电阻：利用MOS管的线性区，实现压控电阻（如自动增益控制电路）。
6. 新能源与节能
太阳能MPPT：MOS管在最大功率点跟踪电路中调节能量提取效率。
LED驱动：恒流控制LED亮度，避免过热（如汽车大灯、显示屏背光）。
7. 保护与隔离
反向极性保护：MOS管替代二极管，降低导通损耗（如电池防反接电路）。
负载开关：快速切断故障电路，保护后续元件（如USB端口过流保护）。
8. 传感器与检测
电荷放大器：MOS管高输入阻抗适配电容式传感器（如触摸屏、MEMS麦克风）。
电流检测：通过MOS管的导通电阻（RDS(on))监测电流（如电动车电池管理）。
9. 创新应用
无线充电：MOS管组成高频逆变电路，实现能量无线传输。
特斯拉线圈：用作高速开关产生高压电弧（娱乐或实验用途）。
生物电接口：低噪声MOS管放大微弱生物信号（如ECG/EEG设备）。
10. 特殊场景
超低功耗设计：MOS管的亚阈值工作模式用于IoT设备，延长电池寿命。
高温环境：碳化硅（SiC）或氮化镓（GaN）MOS管适应电动汽车、航天等严苛条件。
七、Q&A
Q1：为什么NMOS的栅极需要正电压，PMOS需要负电压才能导通？
A：这与沟道类型有关：
- NMOS：衬底为P型硅，需正电压（VGS>Vth）吸引电子形成N沟道。
- PMOS：衬底为N型硅，需负电压（VGS<Vth）吸引空穴形成P沟道。 类比：NMOS像“拉开门”（正压激活），PMOS像“推开门”（负压激活）。
Q2：为什么MOS管的栅极几乎不耗电？
A：栅极与沟道间有绝缘层（SiO₂），形成电容结构：
- 仅在开关瞬间需要电流充放电（纳安级漏电流）。
- 稳态时无电流通过，故称“电压控制器件”。
Q3：H桥电路中为什么要用NMOS+PMOS组合？
A：互补优势：
- 上桥用PMOS：栅极可直连控制信号（VG=0V时导通）。
- 下桥用NMOS：导通电阻（RDS(on)）更低，减少损耗。 注意：需避免上下桥同时导通（死区时间控制）。
Q4：MOS管发热严重可能是什么原因？
A：常见诱因：
- 导通损耗：RDS(on)过大或电流超限（检查ID值）。
- 开关损耗：高频切换时未完全导通/关断（优化驱动电压）。
- 体二极管导通：感性负载未加续流二极管（如电机并联肖特基）。
Q5：如何判断MOS管是否击穿？
A：万用表检测法：
- D-S极：双向导通≈击穿（正常应单向导通，体二极管特性）。
- G-S极：电阻非无穷大≈栅氧化层破损。 注意：测试前先放电（短接三极）。
Q6：焊接MOS管为什么要防静电？
A：栅极绝缘层仅纳米厚：
- 静电（>100V）可能击穿氧化层→永久损坏。
- 防护措施：烙铁接地、戴防静电手环、先焊栅极。
八、写在最后
本人无论是博客还是技术都一直在学习的路上，本文难免存在疏漏或表述不周之处，如果您发现任何错误（无论是技术细节还是语言表达），欢迎指正！
