AD8313对数放大器原理图/PCB
输入的阻抗匹配参考手册这部分,根据自己的需求匹配,如果前端设备为50Ω阻抗,芯片输入就一定要匹配为50Ω。今天给大家分享一下关于AD8313设计经验,希望对即将采用该芯片的朋友有所帮助。3、高精度: ±1.0 dB(65 dB范围,1.9 GHz)电源输入这里可以采用RC滤波,或者不要R,直接加退耦电容也可以。2、高动态范围: 70 dB至±3.0 dB。7、宽电源电压范围: 2.7 V至5.5
·
链接:https://pan.baidu.com/s/1RpXbKi9kfyRCCSciFlDGpA
提取码:4eh9
今天给大家分享一下关于AD8313设计经验,希望对即将采用该芯片的朋友有所帮助。

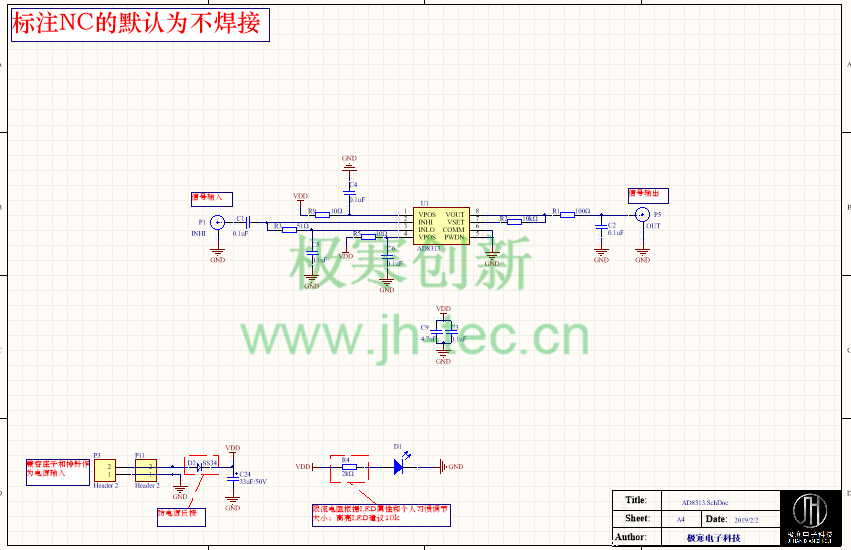

原理图

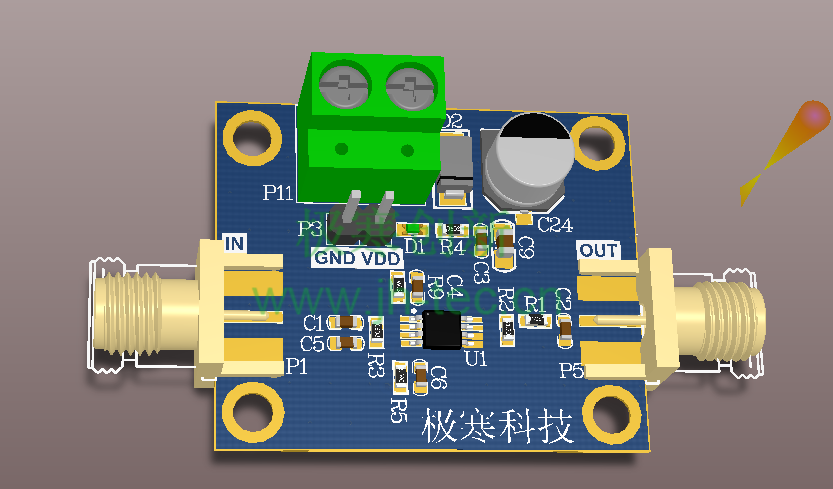

PCB 3D:
芯片特点
1、工作频率: 0.1 GHz至3.5 GHz
2、高动态范围: 70 dB至±3.0 dB
3、高精度: ±1.0 dB(65 dB范围,1.9 GHz)
4、快速响应: 40 ns(满量程典型值)
5、控制器模式带有误差输出
6、调整比例不随电源电压和温度而变化
7、宽电源电压范围: 2.7 V至5.5 V
8、低功耗:40 mW (3 V)
9、省电特性:60 mW (3 V)
设计经验

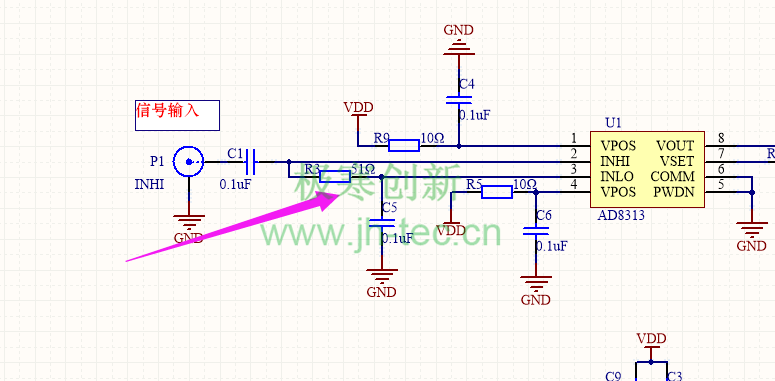

输入的阻抗匹配参考手册这部分,根据自己的需求匹配,如果前端设备为50Ω阻抗,芯片输入就一定要匹配为50Ω

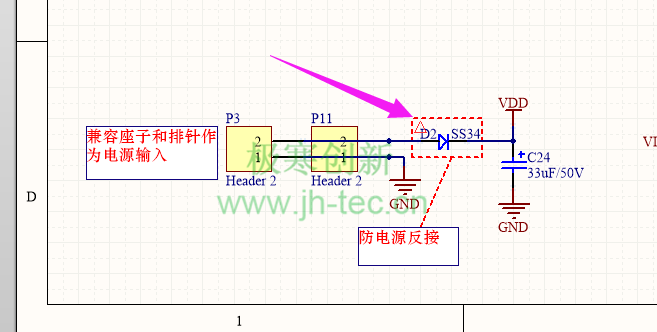

电源输入建议加一个防反接的二极管
电源输入这里可以采用RC滤波,或者不要R,直接加退耦电容也可以
