1. 中断向量表（Interrupt Vector Table）

• 物理位置：位于 Flash 起始地址（0x00000000），存储各中断服务函数（ISR）的入口地址。
• 组成：
  • 前两个条目为栈顶指针（MSP）和复位向量（Reset Handler）。
  • 后续条目对应各类中断源（如 TIM2、USART1 等）的 ISR 地址。
• 重定位：可通过SCB->VTOR寄存器将向量表移至 SRAM（如调试时）。

示例结构：

地址       中断类型
----------------------
0x00000000 MSP
0x00000004 Reset Handler
0x00000008 NMI
0x0000000C HardFault
...
0x00000040 EXTI0_IRQHandler
0x00000044 EXTI1_IRQHandler
...

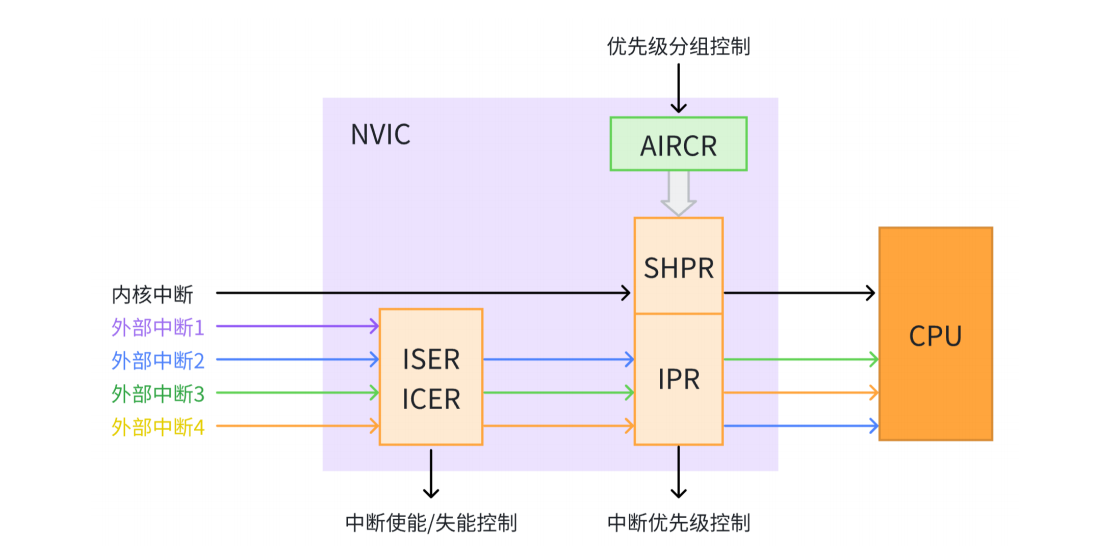

2. NVIC（嵌套向量中断控制器）

NVIC 是 Cortex-M 内核的一部分，负责管理中断的优先级和使能。核心寄存器包括：

• ISER（中断使能寄存器）：每个位对应一个中断源，置 1 使能中断。
• ICER（中断清除寄存器）：置 1 禁用中断。
• IPR（中断优先级寄存器）：每个中断对应 8 位，实际使用位数由芯片决定（如 STM32 通常用 4 位）。
• STIR（软件触发中断寄存器）：通过写值触发指定中断。

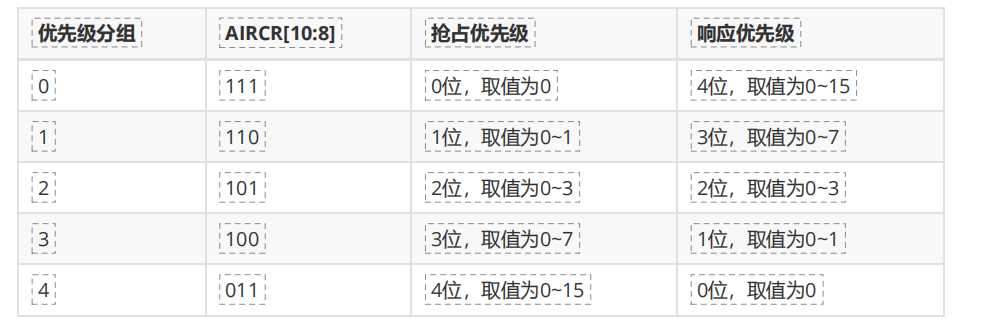

3. 优先级分组与抢占机制

• 优先级位分配：
  • STM32 将 4 位优先级分为抢占优先级和子优先级。
  • 通过NVIC_PriorityGroupConfig()配置分组方式（如NVIC_PriorityGroup_2表示 2 位抢占 + 2 位子优先级）。

• 抢占规则：
  • 高抢占优先级的中断可打断低抢占优先级的 ISR（嵌套）。
  • 相同抢占优先级的中断按相应优先级先级排队
  • 抢占优先级和响应优先级都相同，按照自然优先级进行排队

4. 中断处理流程（硬件级）

1. 中断发生：外设（如 USART）置位对应中断标志位。
2. NVIC 判断：检查中断是否使能且优先级高于当前执行的代码。
3. 上下文保存：
   • CPU 自动保存 8 个寄存器（R0-R3、R12、LR、PC、PSR）到当前栈（MSP 或 PSP）。
   • 压栈后 PC 指向向量表中对应中断的 ISR 地址。
4. 执行 ISR：跳转到中断服务函数。
5. 上下文恢复：
   • ISR 执行完毕后，通过BX LR指令触发硬件从栈中恢复寄存器。
   • LR 寄存器的特殊值（如 0xFFFFFFF9）指示 CPU 执行中断返回流程。

5. 特殊寄存器详解

SCB->AIRCR（应用中断和复位控制寄存器）

• 位 [10:8]：配置中断优先级分组（PRIGROUP 位段）。
• 位 [31:16]：写入密钥（0x05FA）以修改寄存器。

NVIC->IPRx（中断优先级寄存器）

• 每个寄存器管理 4 个中断的优先级。
• 例如NVIC->IPR[0]管理中断 0~3 的优先级，每个中断占 8 位。

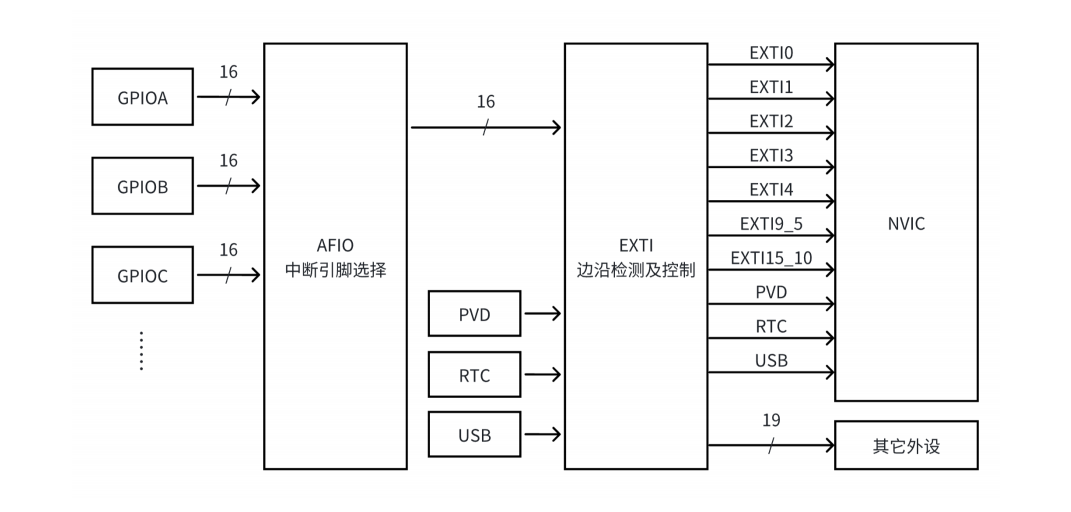

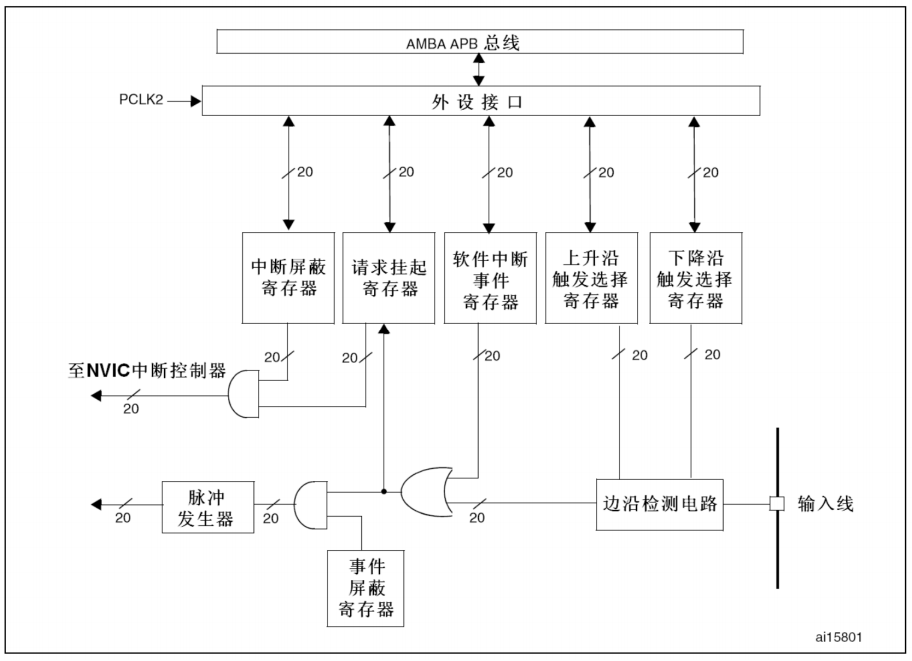

EXTI 控制器（外部中断）

• IMR（中断屏蔽寄存器）：使能 / 屏蔽 EXTI 线，某一位置一对应的那条线就被屏蔽
• EMR（事件屏蔽寄存器）：使能 / 屏蔽事件触发，使用较少
• RTSR/FTSR（上升 / 下降沿触发选择寄存器）：配置触发条件。1允许上升沿触发/下降沿触发，0禁止触发。
• PR（挂起寄存器）：中断发生后置位，需软件清零。检测到中断对应的位置一。清除位，在该位写1即可清除。

位19只适用于互联型产品，对于其他产品为保留位

6. 中断与异常的区别

• 中断：由外部设备或外设触发（如 GPIO、定时器）。
• 异常：由内核内部事件触发（如复位、错误、系统调用）。
• 异常同样通过向量表处理，但优先级固定（如复位最高，为 - 3；NMI 为 - 2）。

7. 性能考量

• 中断延迟：从外设产生中断到 ISR 执行的时间，主要由上下文保存和压栈操作决定。
• 临界区：使用__asm("CPSID I")和__asm("CPSIE I")指令关闭 / 开启全局中断，需谨慎使用以避免死锁。

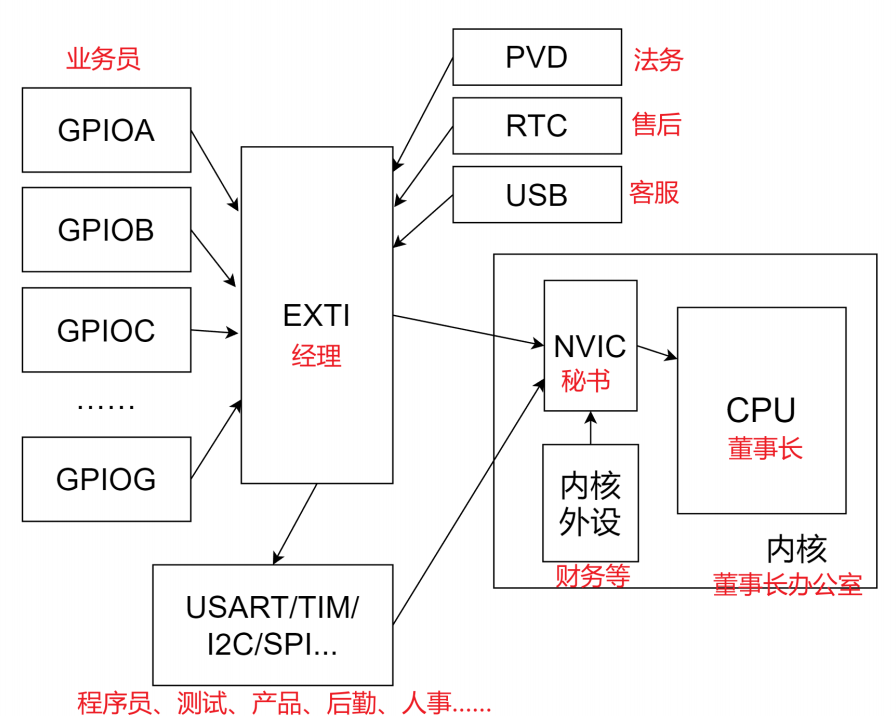

8. 图片参考

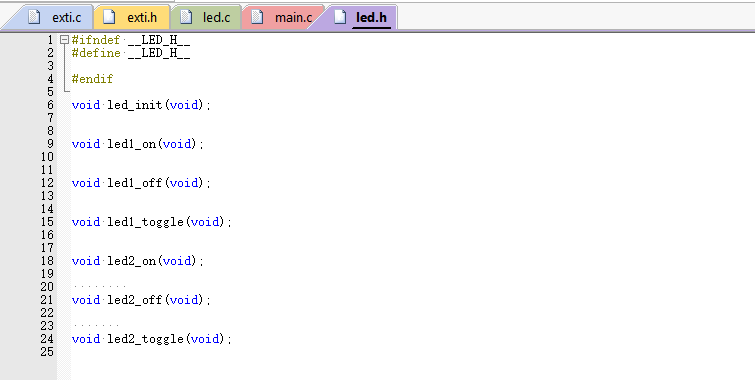

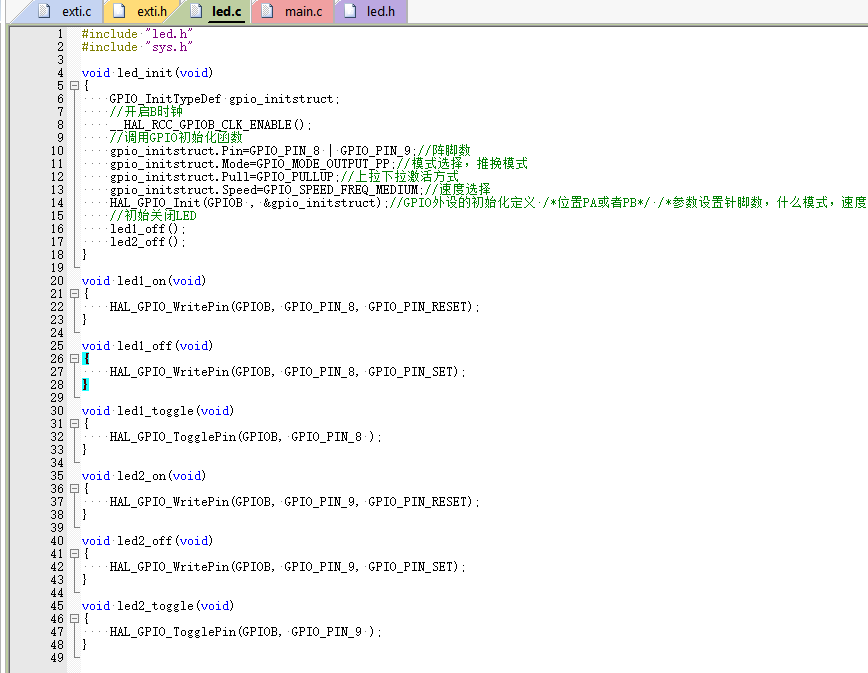

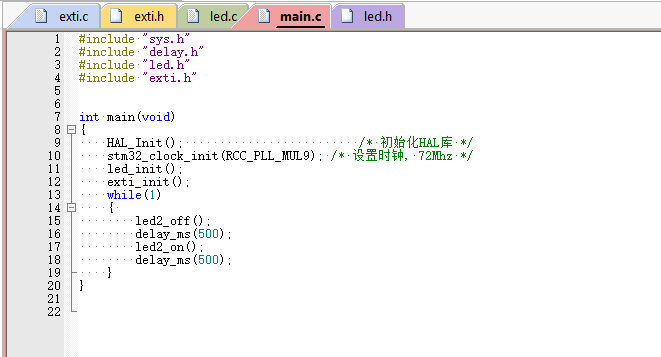

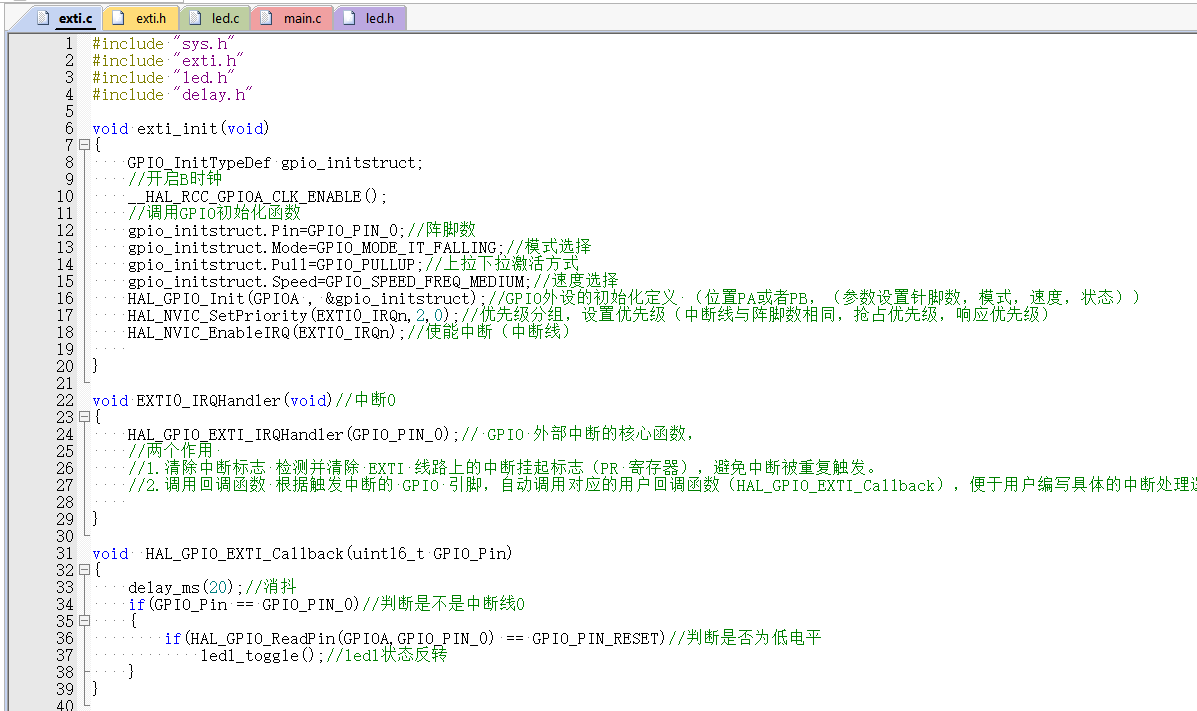

9. 代码实验
