Hello 大家好，今天给大家分享一篇下有关AD8318对数检波器/控制器相关的使用经验，希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~

首先是原理图：

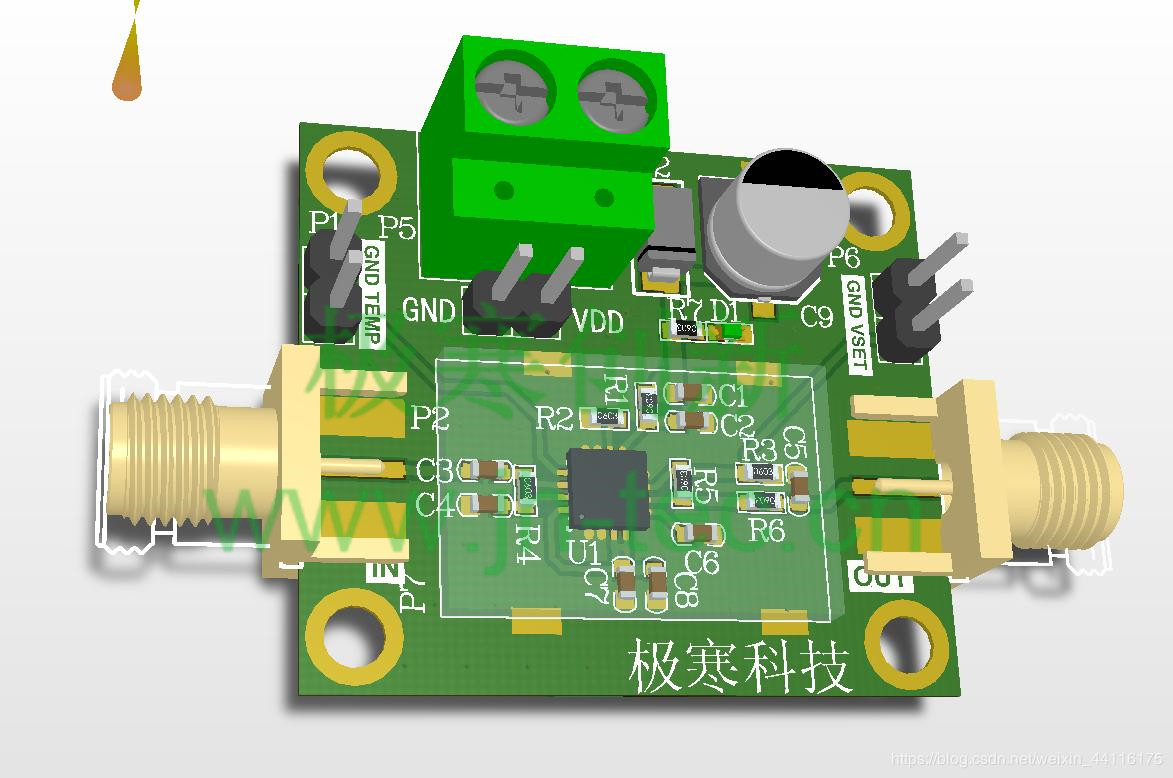

PCB：

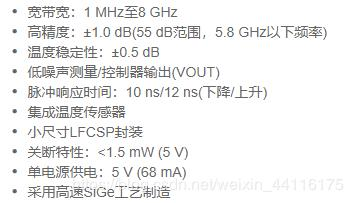

芯片特点

使用建议

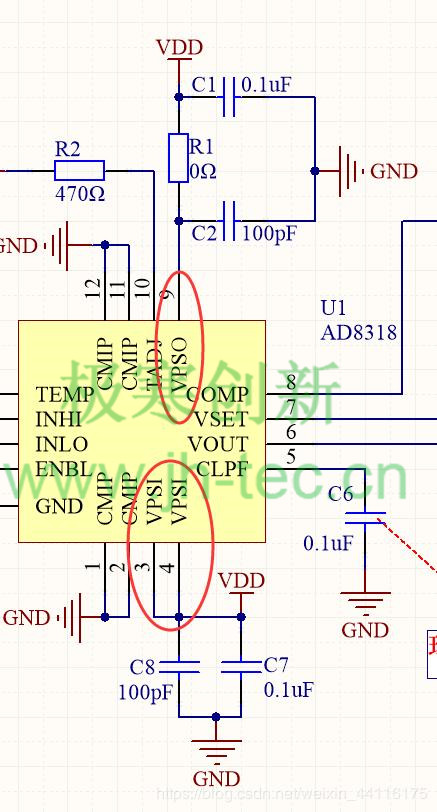

1.VPSO和VPSI必须用相同电位电源，同时该滤波电容要靠近管脚放置；

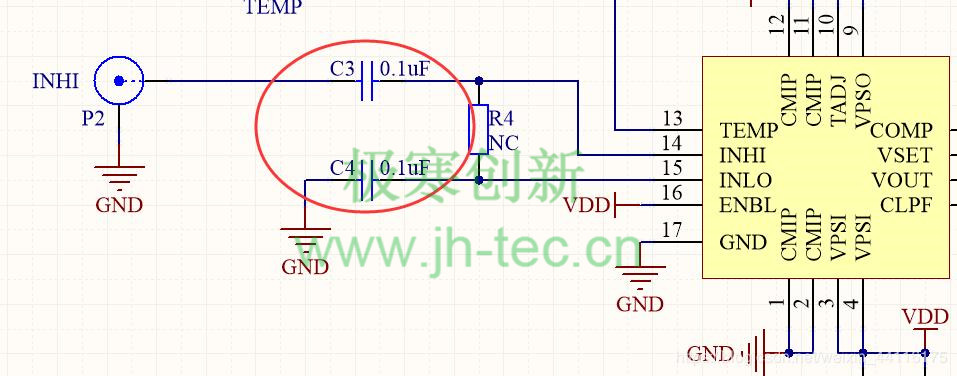

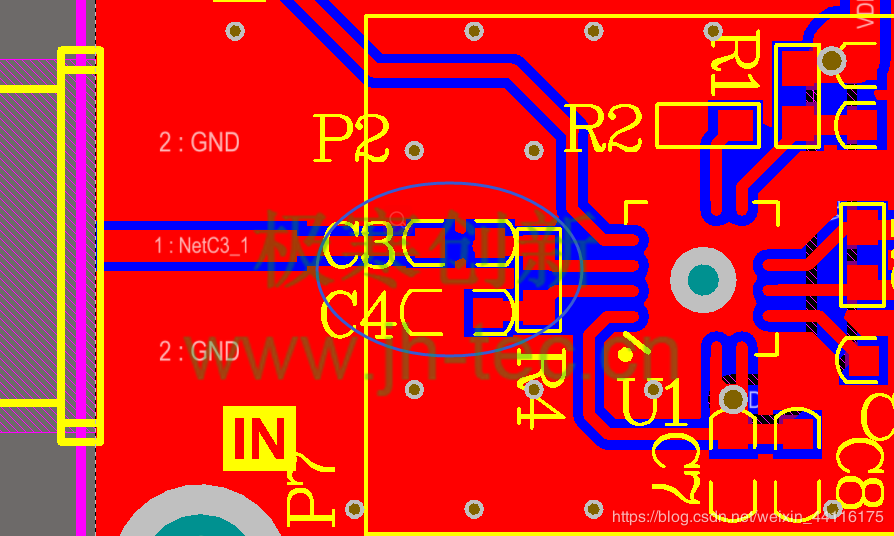

2.如果单端输入的话，必须用INHI输入必须AC耦合，INLO建议电容耦合到地；同时PCB布局的时候该电容应该靠近器件管脚

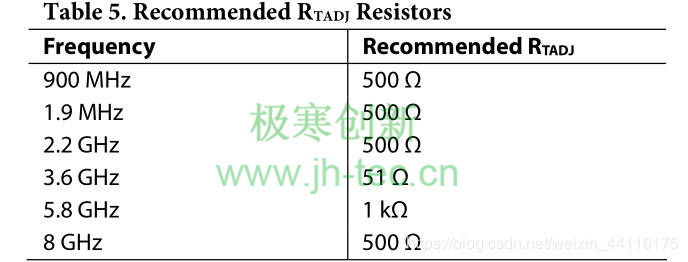

3.TADJ为为温度补偿管脚，可以通过该管脚到地的电阻来最大限度地减小截距漂移和温飘，该阻值大小可以在不同频率下进行优化，如下图：

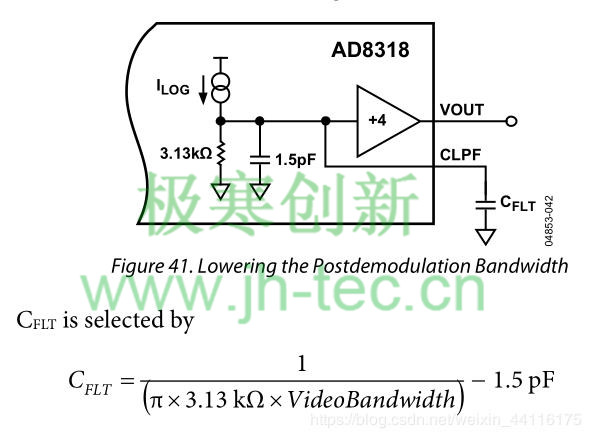

4.CLPF为环路滤波电容，该电容的作用是减小输出信号的纹波，但同时该电容的存在会影响波形的上升时间，如果需要最大的输出带宽，该管脚不连接电容。该电容和输出带宽的关系如下：

5.如果使用环境较为复杂，可选择在PCB上加一个屏蔽罩。
