1.前言

还是杨老师的模电课发现一个特别妙的电路，给-48V电压测电流的，如下所示

2.-48V电流检测电路

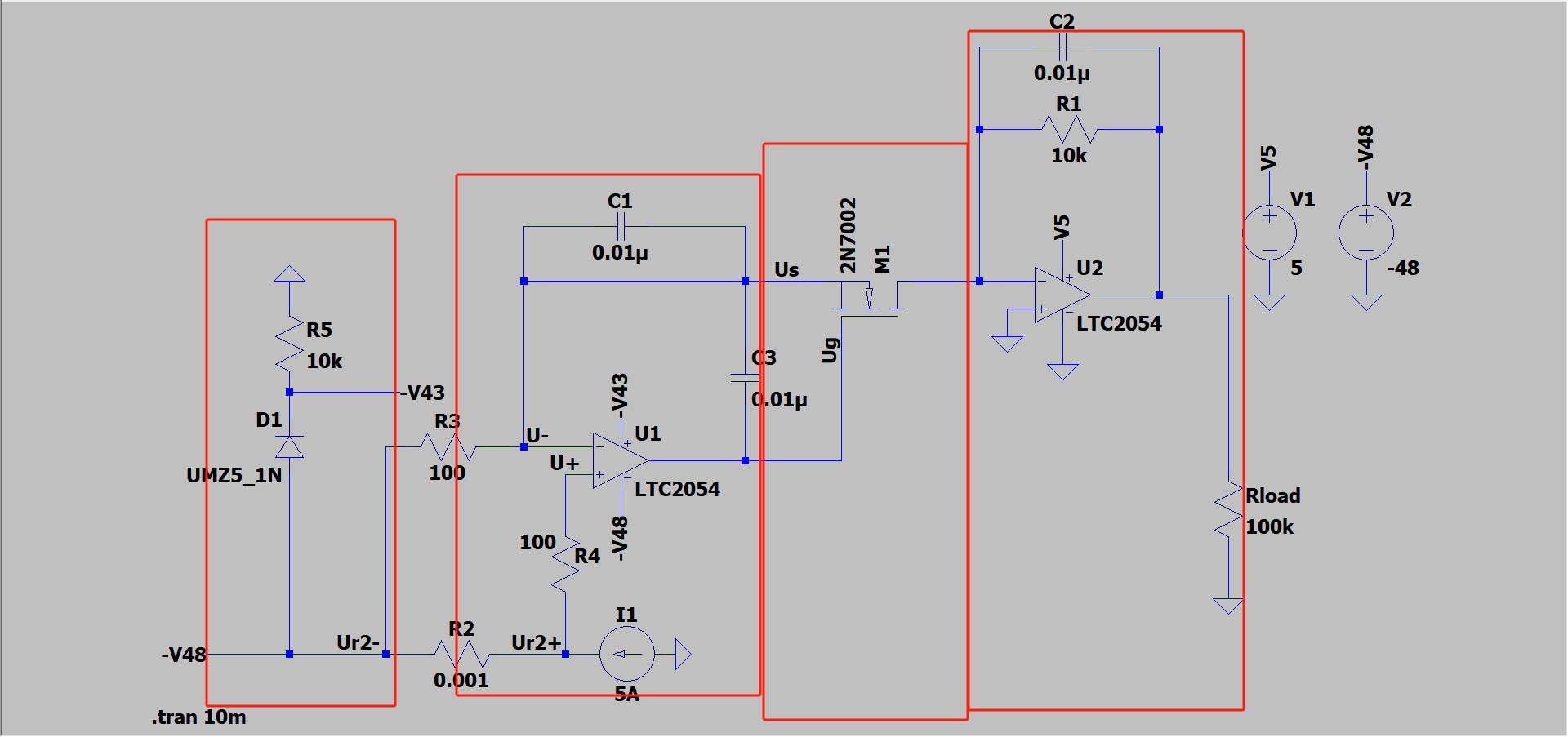

分成四个部分

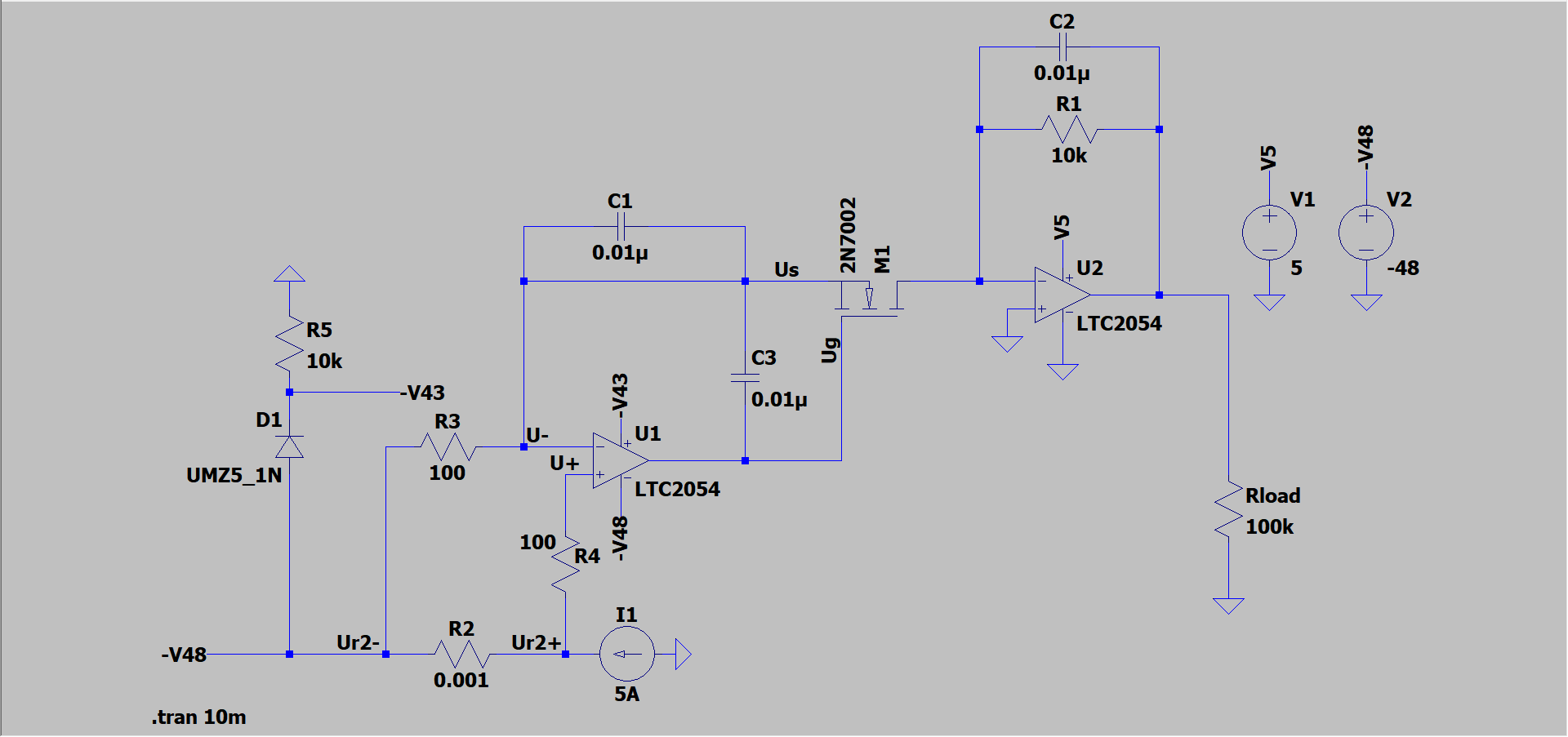

总体电路是这样的，太牛了，一点一点分析。

第一部分  稳压管

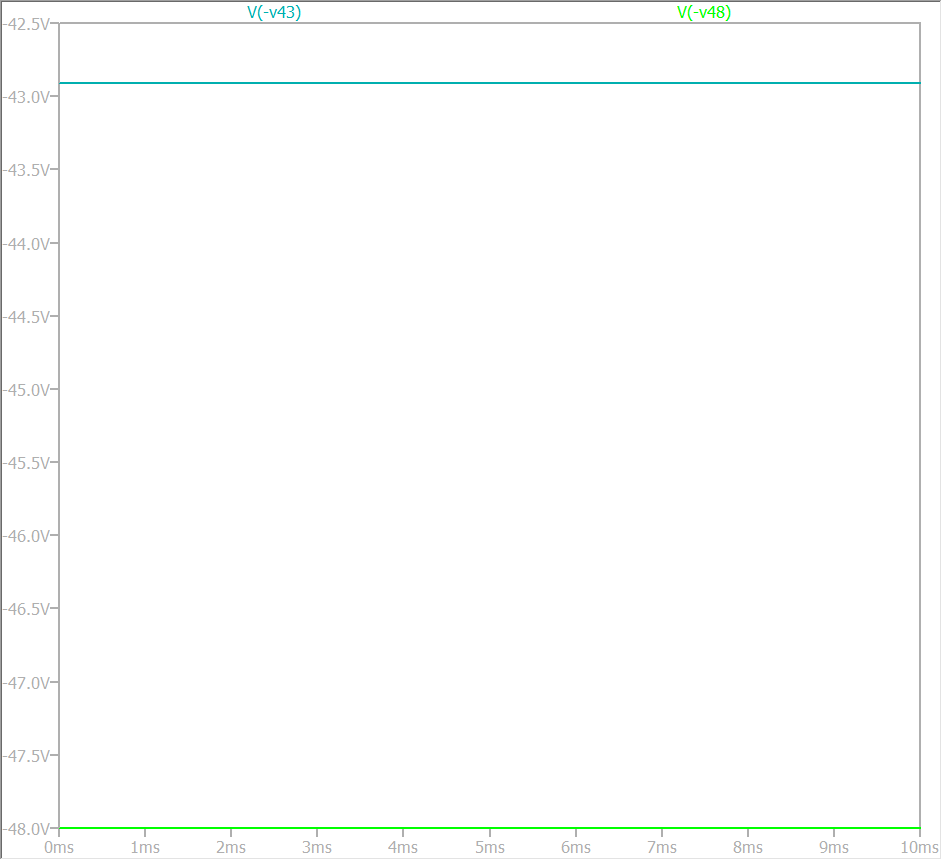

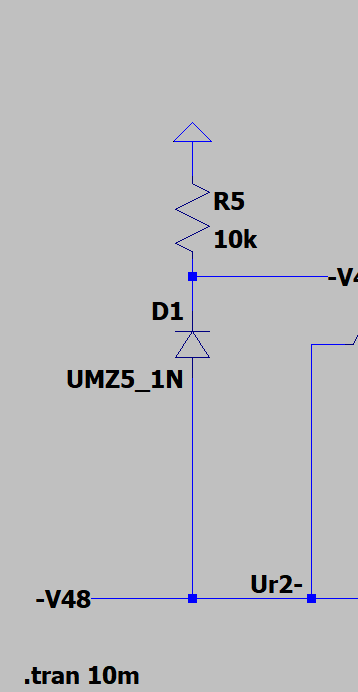

D1是稳压管，稳压在5.1V，稳压管的这个用法很有意思，看下图仿真，-V43出输出的电压是-43V左右，这两个的作用是给运放U1提供电压。

第二部分 U1运放

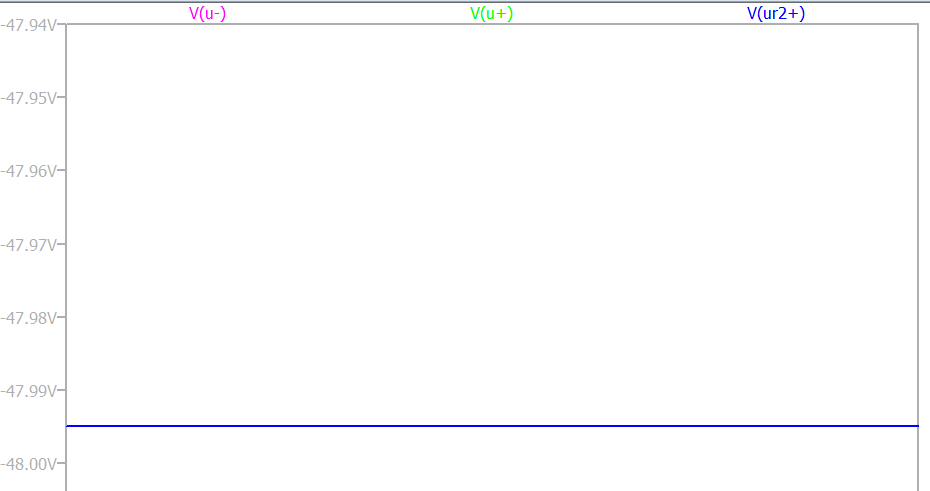

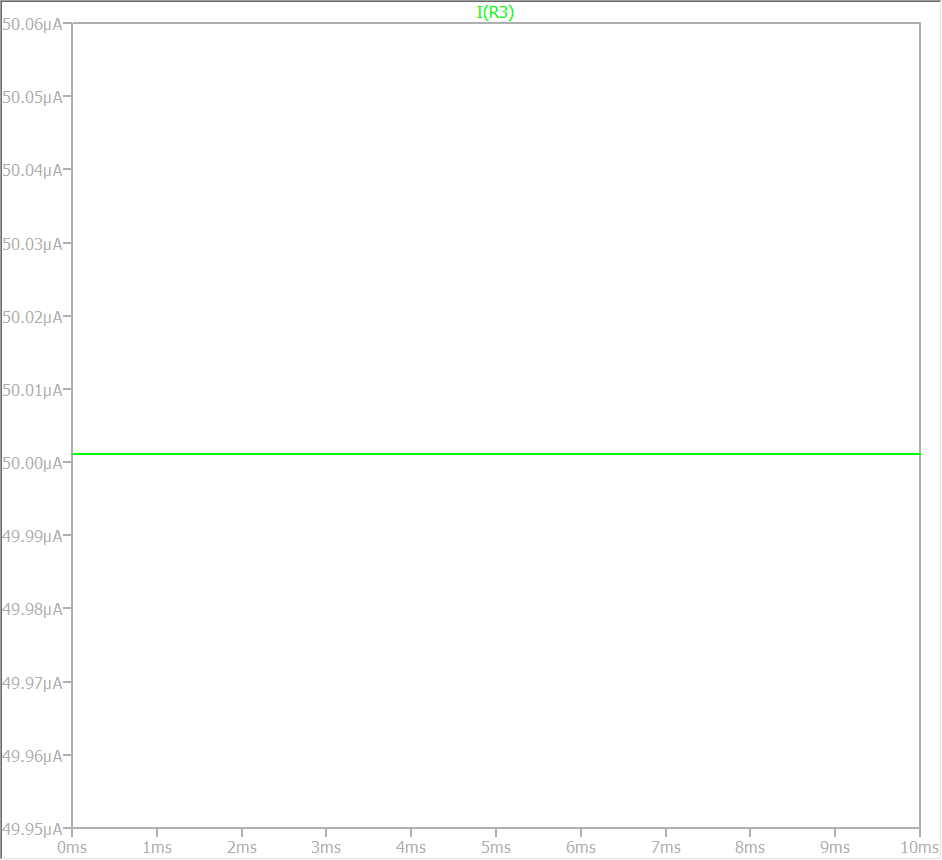

看下图仿真结果，表面Ur2+，U+，U-三处电压是相等的，可以看出通过R3的和通过R2的 压降是一样的，所以流过的电流就是电阻的倍数，R3上的电流为50uA

第三部分 NMOS管

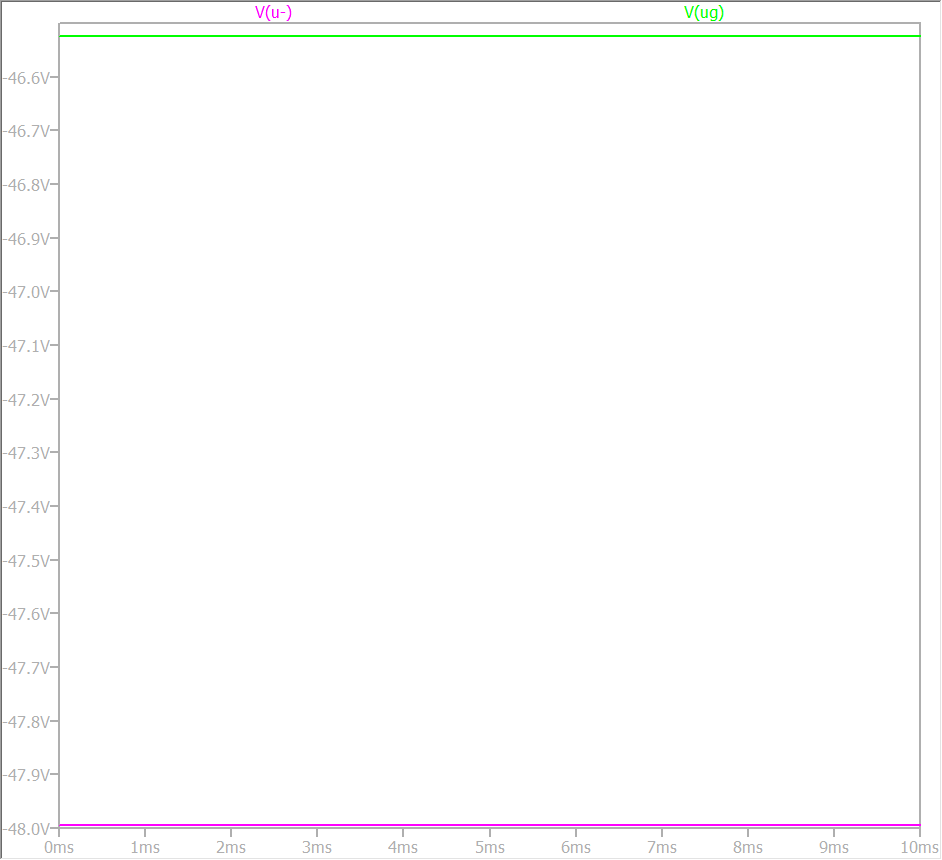

Ug和Ug电压，Ug就是U-，可以看出Ug是大于Us，mos管打开，mos管的选择，Vgs要选择小于-46.5-（-48）的，Vds要大于48V的，MOS管打开，这里的电流就和前面的一致为50uA。

第四部分 跨组放大器

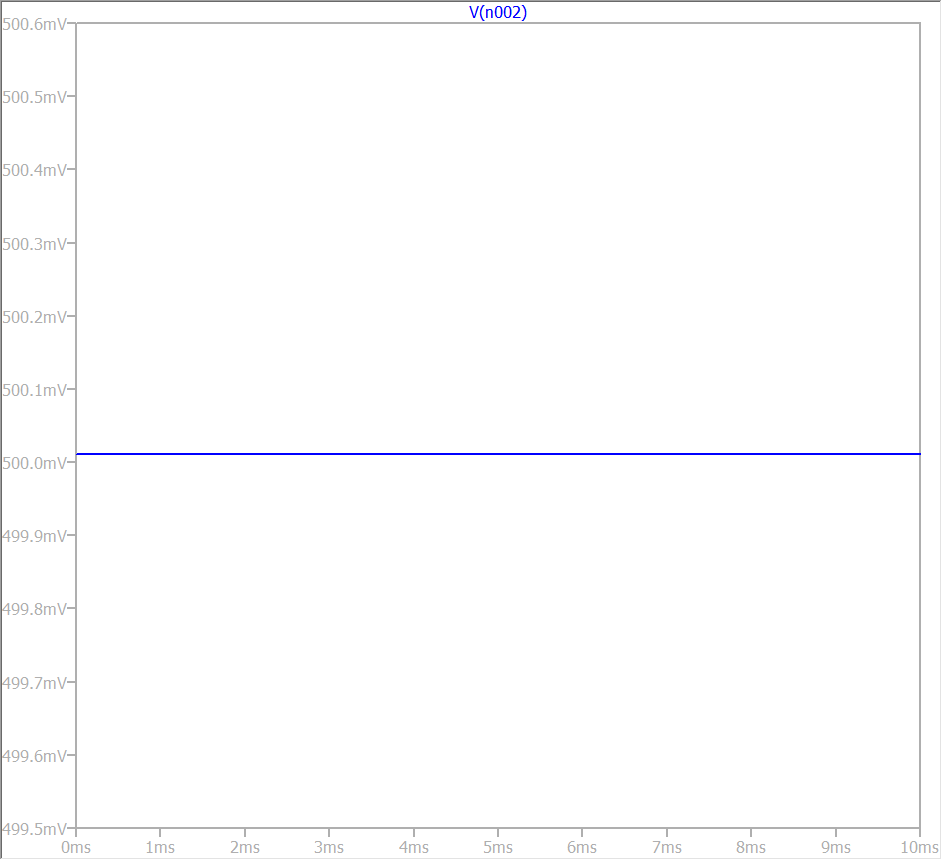

电流50uA通过10k放大成正常电压500mV。

最后就是将5A的电流转化为500MV的电压，真的太巧妙了。
