自己一个人研究很长时间，真是艰难。

目录

一，esp-01s连接接线

二，烧录

三，错误分析

---

一，esp-01s连接接线

模块	USB转TTL
3.3V	3.3V
RST	3.3V
EN	3.3V
IO2	3.3V
GND	GND
IO0	GND
TX	RX
RX	TX

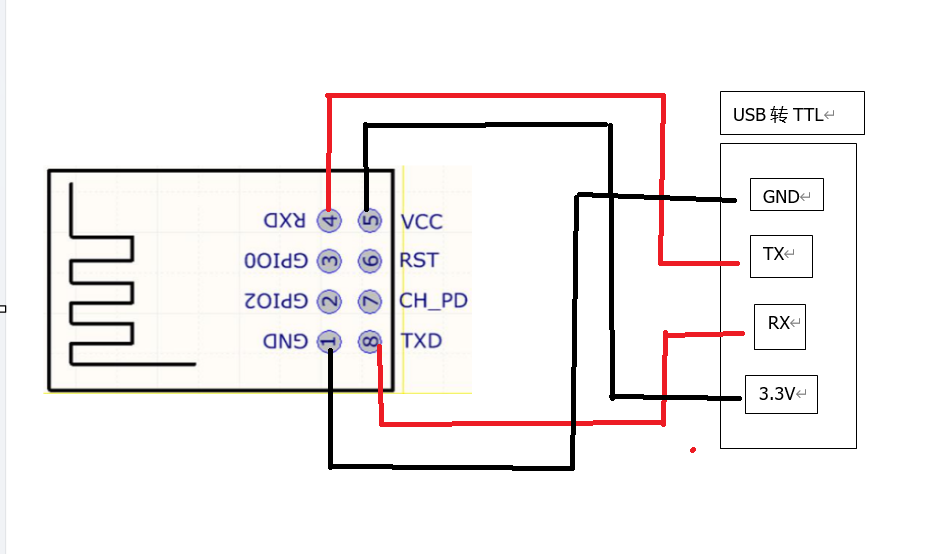

接线：

T接R，R接T

GND接GND

VCC接VCC

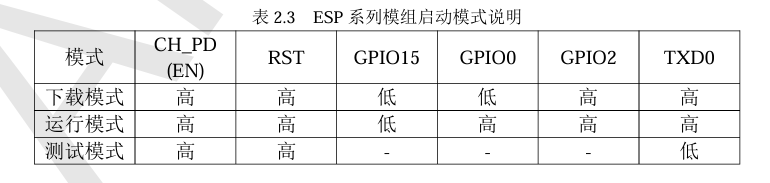

烧录时，GPIO0接地，正常工作时，GPIO0悬空

二，烧录

烧录软件：
链接: https://pan.baidu.com/s/1-jReNvtE-_CLqARSZ35bnA?pwd=1234

提取码: 1234

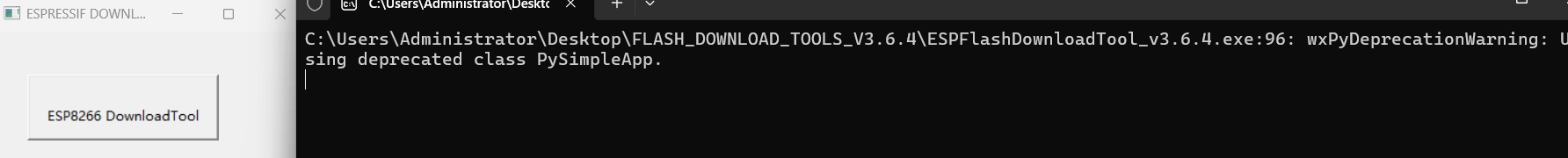

1）.打开

2）.选择ESP8266

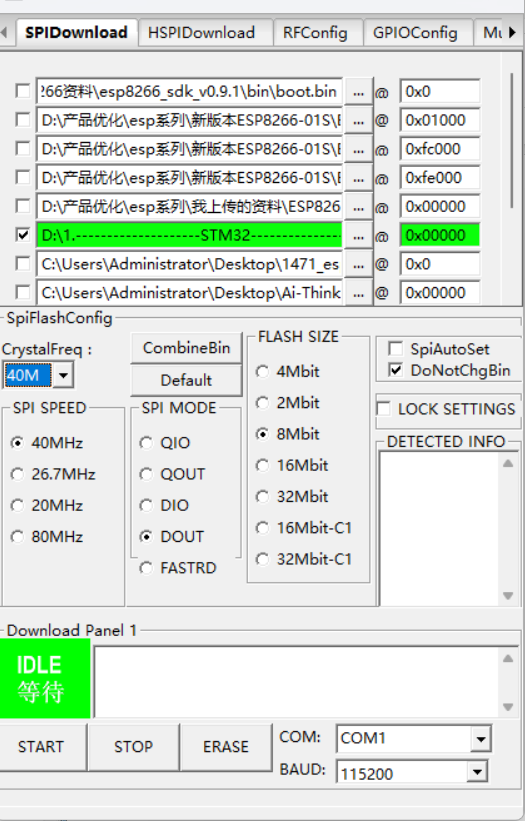

3)

打上勾，选择自己用的固件库，后面为0x00000.

4）

选择使用的端口，没有端口就查看与没有驱动

下载时，先清除一下，后下载。

三，错误分析

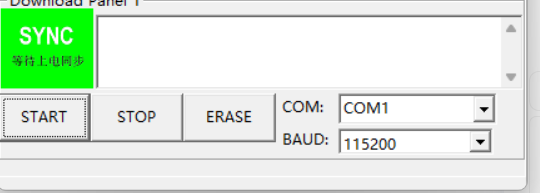

1）当出现这个图片时，就说明接线出错， T接R，R接T，GND接GND，VCC接VCC，GPIO0接GND。VCC接3.3V，接成5V会烧。接线时不建议直接连接串口上的3.3V和GND，原因串口会导致电流不稳定，建议使用在面包板上连接。但是正常工作时，我这里只能通过直连串口。

2）如果还是不成功的话，就是把RST接地一下后拔开，就可以了。
