一、适配背景

1. PHY芯片型号：RTL8201F-VB-CG

2. 主控型号：ssd201

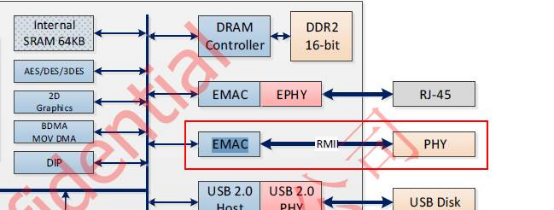

3. 组网形式(存在内置EPHY与外置PHY，需要适配的为外置PHY)：

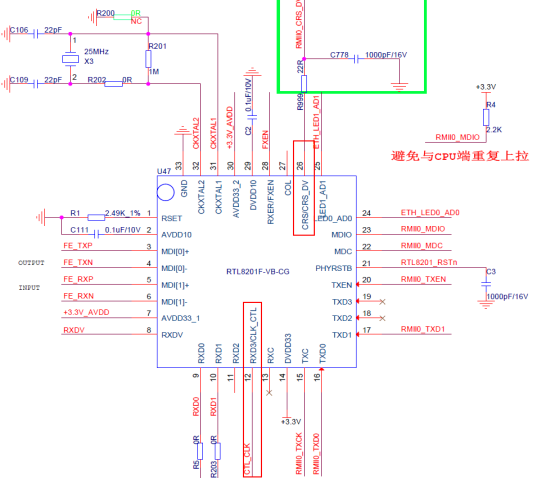

4. RTL8201F 原理图（红框部分，为适配过程中遇到的硬件问题，下文展开分析）:

二、适配步骤&问题

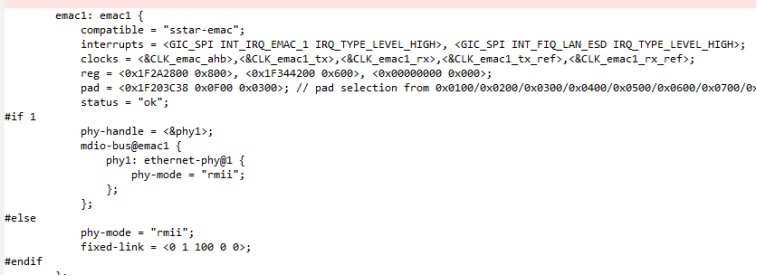

1. 首先根据设备树，对emac1进行适配(可与主控厂商确认相关参数的正确性)：

图2-1

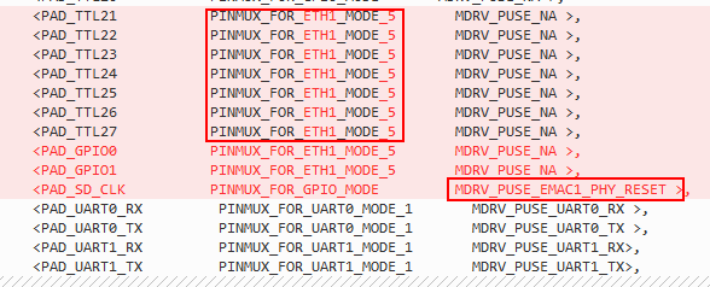

2. 适配完成后，再适配相关GPIO管脚(可与主控厂商确认参数的正确性)：

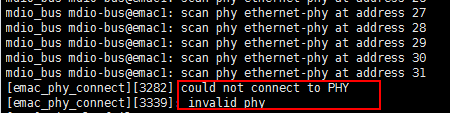

以上两步适配完成后，设备启动后，系统应该能检测到phy芯片。即能读到PHY ID等信息。但实际启动过程中却显示未检测到phy，如下图：

2.1 无法连接PHY芯片(不在位)

如上图，MDIO在扫描读取0~31的PHY 地址后无法链接到PHY芯片，即未检测到PHY.

因此，我们需要了解系统是如何获取PHY ID以及如何检测到PHY芯片。

2.1.1 系统如何获取PHY-ID

     mii_bus初始化：

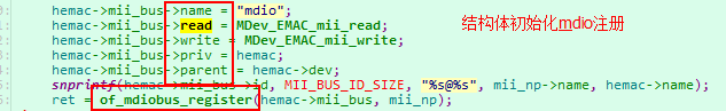

  (1). mii_bus初始化：初始化mii_bus结构体，并注册mdiobus（MDev_EMAC_mii_init）:

  拓展：of_midobus_register（）针对的是使用设备树的内核

2.1.2  of_mdiobus_register( )中包含了注册mdio与获取PHY_ID，主要做了：

  1. 完成MDIO总线的初始化工作，将phy设备挂载到总线上（mdiobus_register（））

     注意：是否扫描phy，是由phy_mask决定，ssd201的SDK内核是不扫描的

  2. 获取PHY_ID:

   of_mdiobus_register_phy（）

    --》get_phy_device（）

      --》get_phy_id（）

        --》mdiobus_read（）：从寄存器中通过mdiobus的read方法来从phy中获取phy id

 3. 将PHY设备注册到mdio总线：

    of_mdiobus_register_phy（）

      --》get_phy_device（）

        --》phy_device_register（）

至此，完成了MDIO总线和PHY设备端的初始化和注册工作。

不在位问题分析

  1. 首先需要确认MDIO时钟是否正常，如果正常，说明MDIO的初始化是OK的。通过测量，可以检测到MDC时钟信号，因此MDIO通信是正常的。

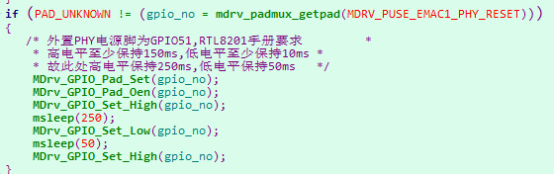

   2. 一般的PHY芯片正常工作前，都需要进行一个复位操作。走读代码未发现复位动作，故需要增加复位动作(复位动作应在检测PHY之前完成)：

   2. 增加复位操作后，设备启动后检测到PHY芯片(示波器显示有复位动作)。

2.2 网络不通问题

问题现象：系统检测到PHY芯片后，设备启动后却无法ping通主机。

REF_CLK错误

定位步骤：

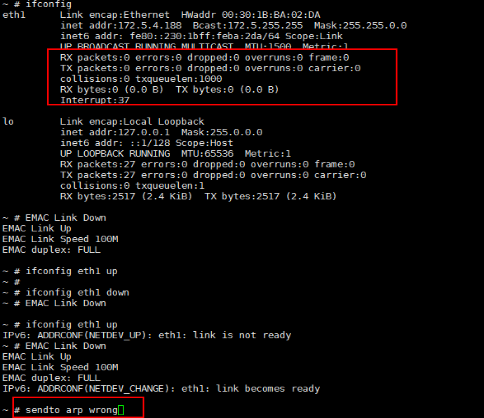

   1. ping 主机后，输入ifconfig查看RX,TX数据情况：

Ifconfig 中显示的RX packets，TX packets的数据统计的是MAC端外发的数据

因此，RX,TX都没有数据，可能是MAC本身出现了问题。

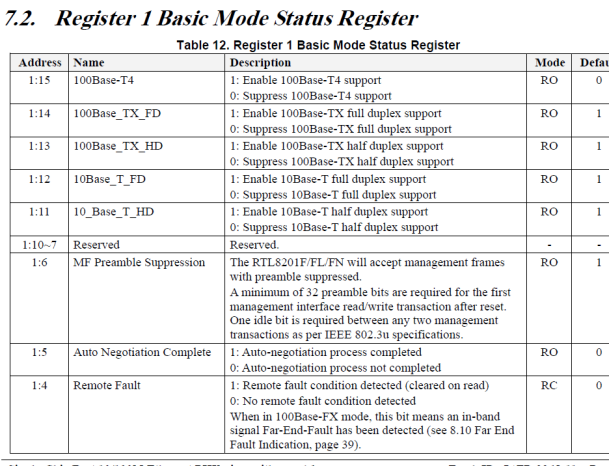

  2. 查看PHY的状态寄存器与mstar自带PHY的状态寄存器进行对比：

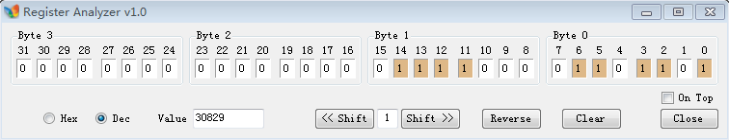

emac1(phy): zlz ---id:0x1cc816 retval:30829:

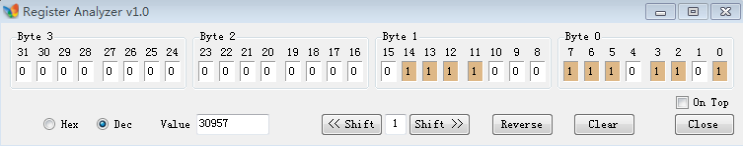

emac0(芯片自带):zlz ---id:0x11112222 retval:30957:

比较结果：只有第7位不同。但是那个是保留位，是不会影响实际的功能。从状态寄存器看PHY的自协商已完成。

3. 走读内核MAC相关代码，发现MAC发送计数器始终为0，即未触发发送中断。与厂商确认，不认为MAC驱动存在异常。

4. 回到硬件本身定位，测量RMII0_TXCK(TXC)，在ping电脑时，时钟信号检测不到。

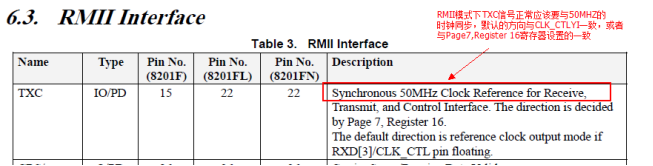

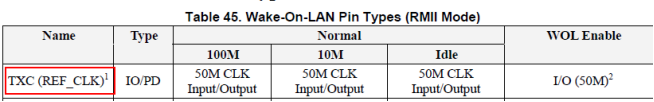

翻阅手册，发现TXC的发送时钟信号正常应该要与50MHZ的参考时钟同步：

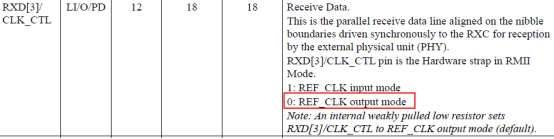

其中TXC信号依赖于REF_CLK参考时钟的模式设置：

查看原理图：

发现当前REF_CLK为1，即为输入模式，输入模式则要求同步的是MAC端的时钟。由于mstar的mac不支持对PHY芯片提供时钟信号，因此PHY的时钟信号只能是由外部提供并同步至MAC端。提供参考的时钟源来自外部晶振（25MHZ），这就要求REF_CLK 需要设置成0，即输出模式：由PHY提供同步时钟志MAC端。

  硬件更改电阻后，TXC时钟信号出现(50MHZ)。

拓展

  1. 实际测量TXC信号发现时钟频率为50MHZ，进一步确认发现: RMII协议要求时钟频率为50MHZ，但外部晶振仅为25MHZ，询问硬件后得知PHY芯片中应该有 锁相环，将时钟信号同步至50MHZ输出。

2. 关于REF_CLK参考时钟：

REF_CLK是一个连续时钟，可以为CRS_DV、RXD[1：O]、TX_EN、TXD[1：O]、RX_DV和RX_ER提供时序参考。 REF_CLK由MAC层或外部时钟源源提供。REF_CLK频率应为50 MHz±50×10-6，占空比介于35%和65%之间。在RMII模式下，数据以50 MHz的时钟频率一次传送2位。)

更改后原理图：

2.3 CRS_DV管脚置空问题

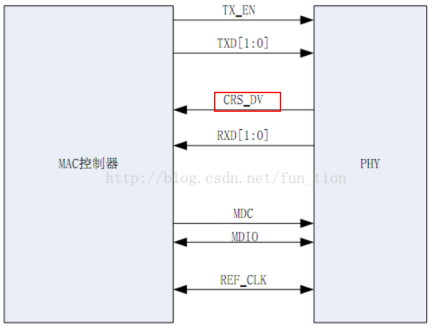

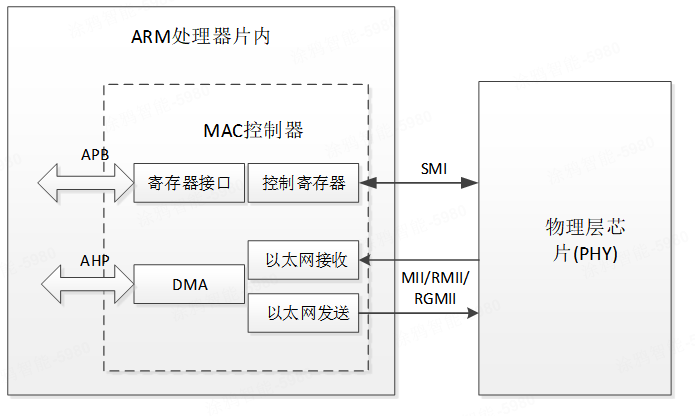

RMII信号线：

1. 再次尝试PING主机，发现网络依旧不通。再次ifconfig查看tx,rx计数器。发现有发送，但是没有接收。即TX有计数，但RX依旧为0. 说明发送至少是从MAC端出去了。

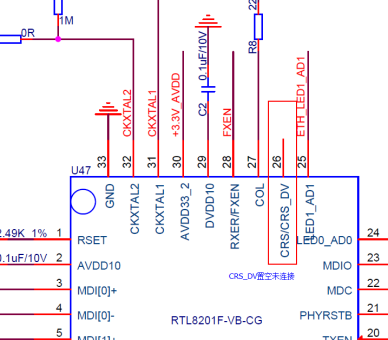

    2. 从硬件层面再次分析，发现原理图中，对CRS_DV这个脚做了置空处理：

   3. 查阅手册，对CRS_DV管脚的描述为  载波侦听/接收数据有效：

   在网上进一步查询该管脚的作用，发现在RMII模式下，它是CRS 与 RXDV 的合并。( CRS：载波侦测信号 RX_DV:接收数据有效信号(ReveiveData Valid) )，结合实际问题现象：RX无数据，TX有数据。怀疑是否为该管脚置空导致。

  4. 与mstar厂商沟通后，确认该管脚需要与主控测的COL(冲突检测)脚相连。

  硬件修改，设备RX,TX计数正常，能够ping通主机。
