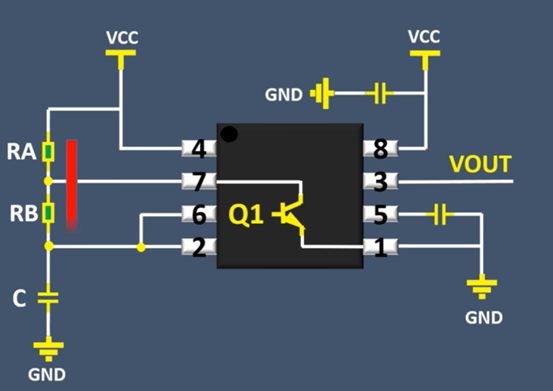

555时基电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。可以组成相当多类型的各种电路，常被用于定时器、脉冲产生器和振荡电路。

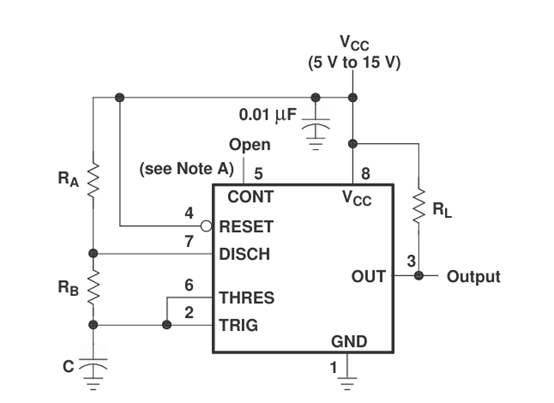

网络上有关555时基电路产生PWM的电路非常多，这里介绍一个最简单的，采用可调电阻来调整脉宽的占空比，下面是官网规格书典型应用：

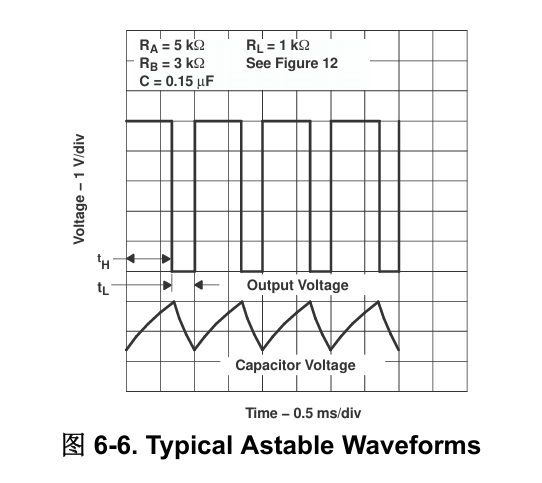

下面是555定时器输出波形

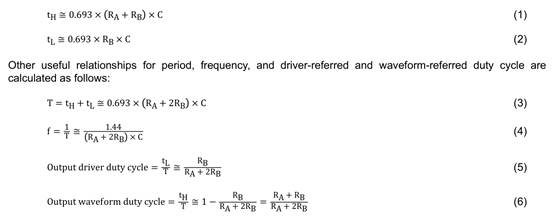

下面有些计算参数，也很简单明了，通过电阻电容控制充放电时间，从而控制周期及占空比，根据公式可以看出，RB越小，低电平时间越短，从而让占空比增大（频率也在改变）

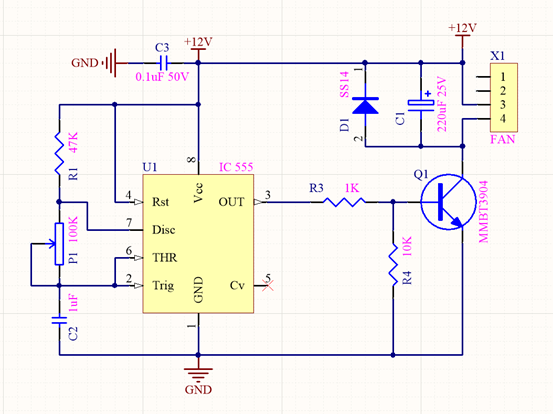

下面咱们用实际电路制作一个PWM占空比控制风扇的电路

采用12V供电风扇，P1为可调电位计，通过调节P1阻值，控制输出占空比，从而控制风扇速度。
