昨天我们拆解了51单片机最小系统的硬件原理，从核心芯片到复位电路、晶振电路，一步步画出了原理图和PCB。但对于很多刚入门的朋友来说，亲手焊接硬件可能门槛太高，今天就用Proteus仿真软件，带大家在电脑上“搭建”这个最小系统，零成本验证电路是否能正常工作。

我们为什么要用Proteus仿真？

- 无需采购元器件，电脑上就能测试电路逻辑，避免焊接失误导致的浪费- 支持单步调试，能直观看到程序运行时的引脚状态、变量变化

- 对于新手来说，仿真可以快速验证“硬件设计+程序代码”是否匹配，降低学习成本

仿真搭建步骤

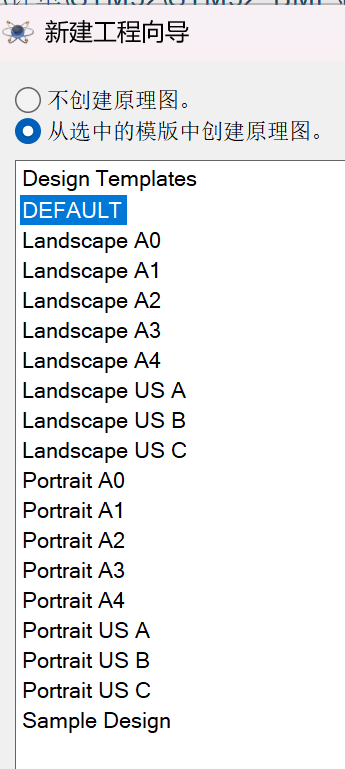

1. 新建工程打开Proteus，选择“New Project”，命名为“STC89C52最小系统”，勾选“从选中的模板中创建原理图”其余步骤保持默认即可。

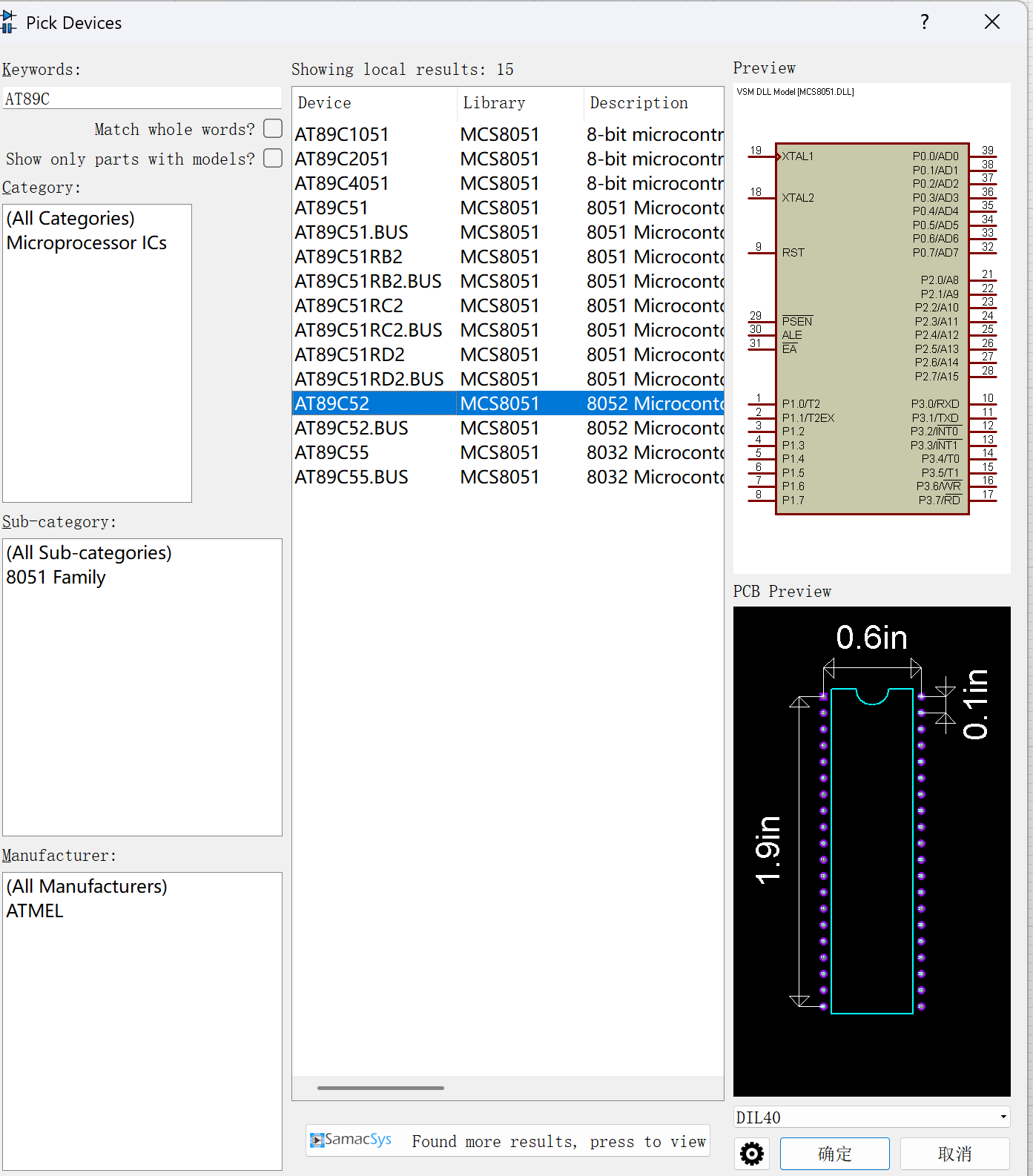

2. 添加核心元器件在元件库搜索以下型号（附Proteus中的搜索关键词）：英文输入法按P可直接进入元件库

- 51单片机：AT89C51/52（直接搜索型号即可）



- 晶振：CRYSTAL（频率选择11.0592MHz，和昨天原理图保持一致）

- 电容：CAP（复位电路用10μF，晶振旁用22pF）- 电阻：RES（复位电路用4.7kΩ，仿真中如遇到复位不起作用可降低电阻值）



- 电源接口：POWER（仿真中电源引脚隐藏且已默认配置完毕）

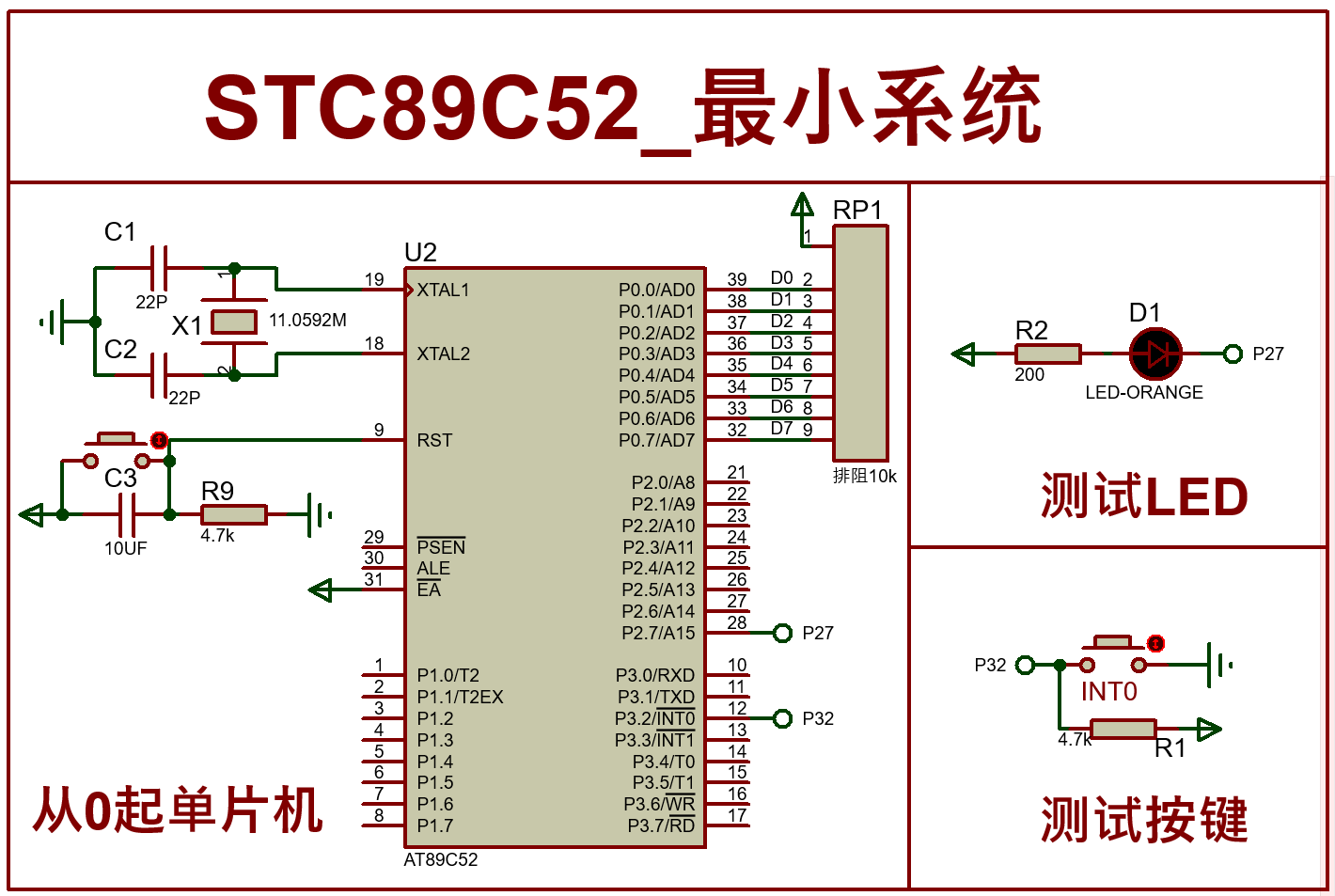

3. 连线与布局按照昨天的原理图连接：

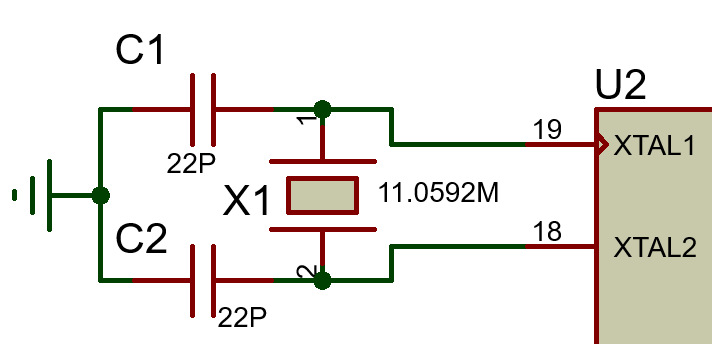

- 晶振两端接单片机的XTAL1和XTAL2，旁接22pF电容到地

- 复位电路：4.7kΩ电阻一端接GND，另一端接10μF电解电容负极，10μF电解电容正极接VCC，中间节点接RESET引脚（如需手动复位需使用一个微动开关并联在电解电容上）布局时尽量让连线清晰，避免交叉，方便后续添加外设（比如LED、按键，如仿真较复杂建议使用网络标签代替导线，可有效避免交叉）。

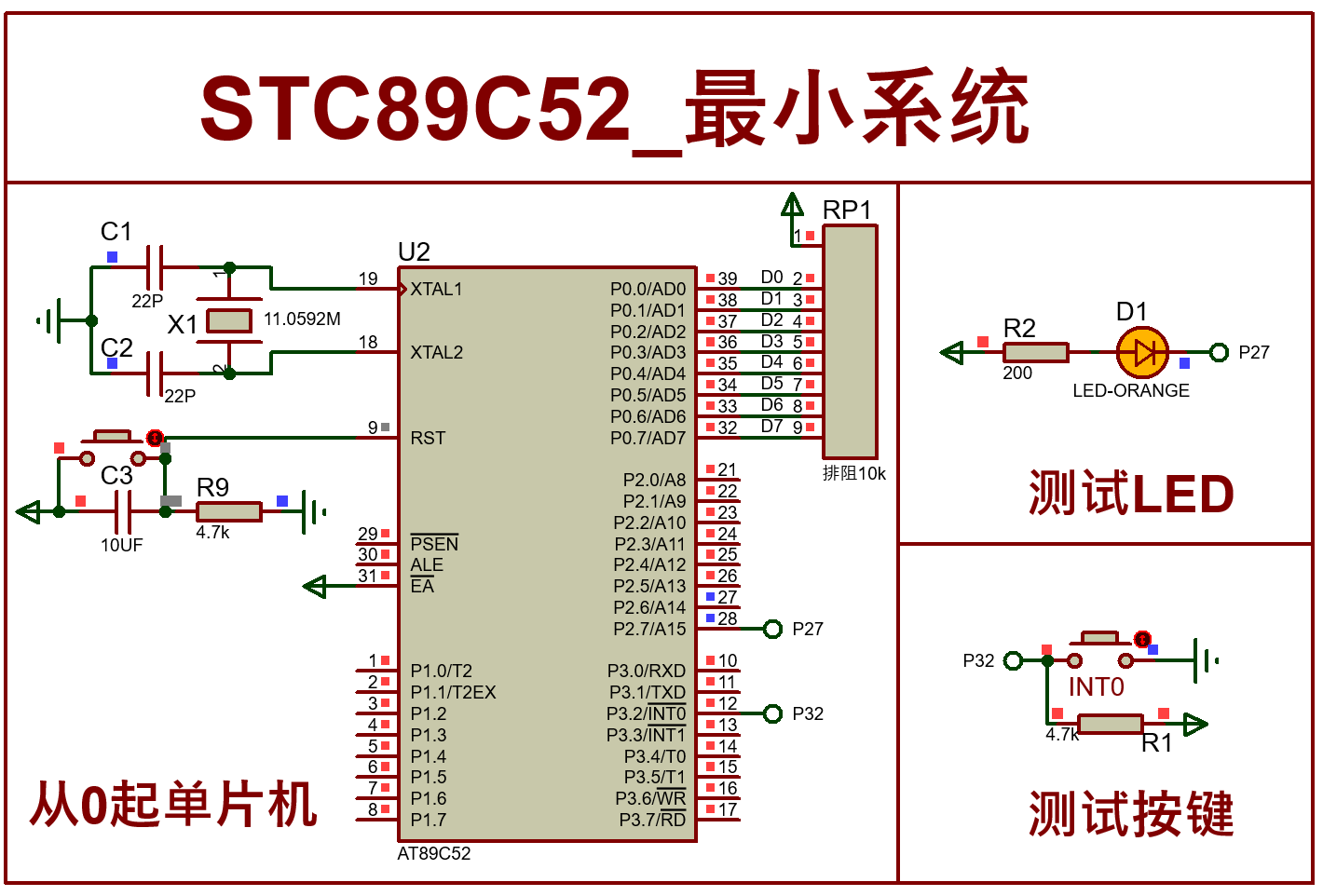

4. 测试仿真是否正常点击“运行”按钮（三角形图标），如果单片机没有报错，说明硬件连接无误。后续可编写简单程序（比如让P0口输出低电平），通过仿真查看结果。

如有不足之处请评论区指正！
