       这是一种利用电容的“电容两端电压不能突变”性质在电路设计中实现“软启动”或“防误导通”的一种常用技巧。

饱和导通状态：Vce = 0V

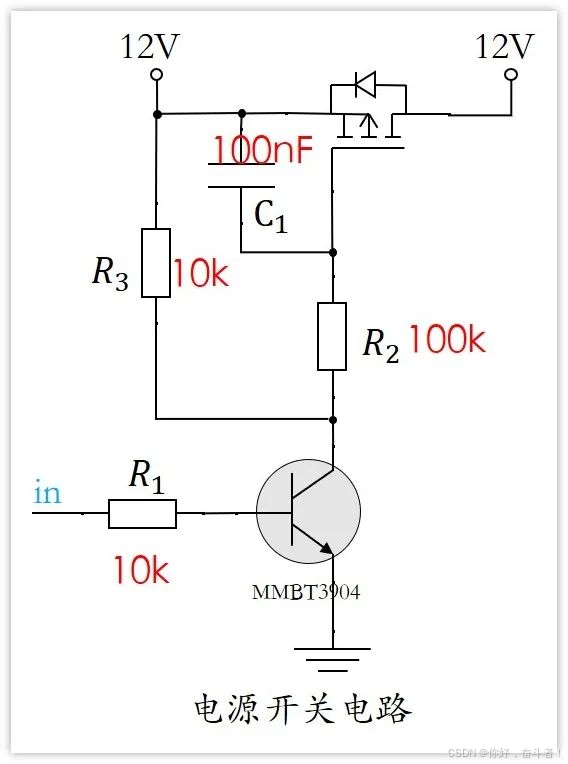

也就是图中电容C1。

一、上电瞬间

1. 电容的电压不能瞬间突变：电容具有“电压不能突变”的特性，也就是说，在瞬间，电容两端的电压会尽力保持不变。这是由电容的基本性质决定的。

2. 上电瞬间电容两端电压为零：当电源刚刚接通时，C1两端还没有充电，因此其两端电压为零（假设电路没有之前的预充电或残留电荷）。

3. 钳制Vgs 电压：在此情况下，C1会试图让其两端的电压保持在上电前的状态，即接近零，这就会导致连接到C1两端的晶体管门极（G）和源极（S）之间的电压（即Vgs）被“钳制”在一个较低的电压（接近0V），防止误导通。

4. 防止误导通：由于Vgs在瞬间被钳制在接近0V，晶体管在刚上电时不会误导通。这是因为晶体管的导通阈值一般要高于0V（对于某些类型的晶体管，如NPN或N沟MOSFET） ，这样就避免了电源刚开启时晶体管的意外导通。

 总结：

        原因在于电容的电压变化不能瞬时发生，C1在上电瞬间维持电压为0，从而钳制Vgs在接近0V，避免晶体管误导通。 这是利用电容的基本性质在电路设计中实现“软启动”或“防误导通”的一种常用技巧。

二、电容开始充电，电路逐渐进入正常工作状态

具体过程如下：

1. 初始状态（上电瞬间）：C1两端的电压为零，Vgs被钳制在接近0V，晶体管（MOSFET）没有偏置，避免误导通。

2. 电容充电过程：

   • 随着时间推移，电源开始对C1充电，C1两端电压逐步上升。
   • 由于电路中存在偏置电阻（比如R3、R2等）以及信号输入，C1会逐渐充到一个稳态电压。

3. 逐渐偏置：

   • 当C1充到一定电压后，Vgs达到晶体管的导通阈值，晶体管开始导通。
   • 这时，电路中的控制信号逐步建立起起始偏压，电路中各元件按照设计的工作状态开始正常工作。

4. 电路稳定：

   • 经过一段时间后，电容充电稳定（达到稳态值），晶体管保持在工作状态（导通或截止，依电路设计而定）。
   • 这就实现了“软启动”的效果，避免瞬间大电流或误导通带来的冲击。

总结：

       简而言之，在上电瞬间，C1起到防止误导通的作用，随后逐步充电，电路变得稳定，进入正常工作状态。这样的设计在很多控制电路中都非常常见，用于实现平滑启动，保护元件，避免瞬间冲击。
