78L15和78L05线性稳压电路
78L15和78L05稳压电路设计
·
78L15和78L05稳压器
线性稳压需要注意的几个参数:输出稳压值,输出电流,输出纹波,动态响应。
———————————————————————————————————————————
稳压器原理
参考文献:
稳压器是这样一种电路:无论输入电压或负载条件如何变化,它都能产生并保持固定的输出电压。

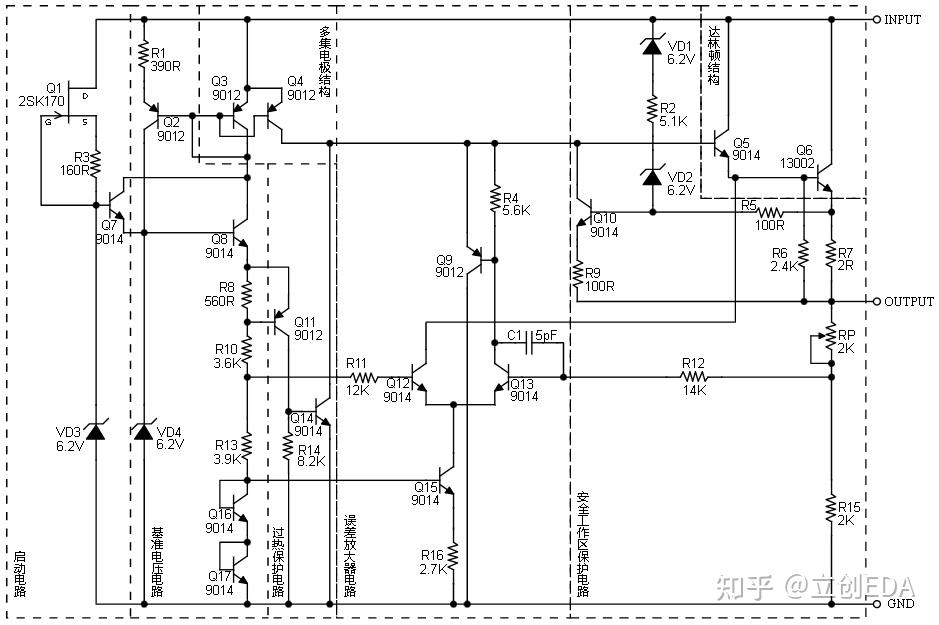

这是芯片内部的结构,非常复杂。

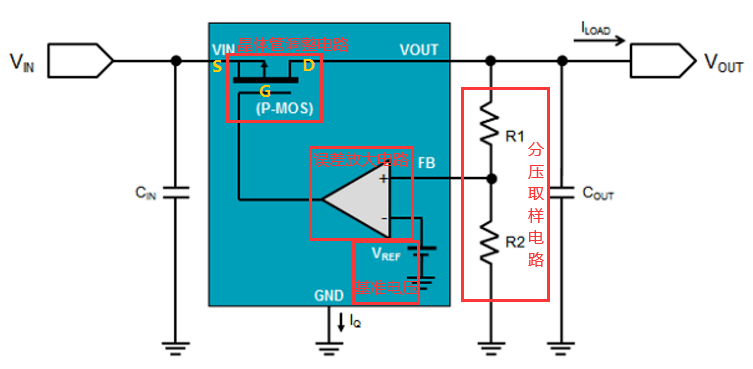

原理简化后就是以下部分:

线性稳压器内部基本都是由4大部件构成,分别是分压取样电路、基准电压、误差放大电路和晶体管调整电路。
- 分压取样电路: 通过电阻R1和R2对输出电压进行采集;
- 基准电压: 通过bandgap(带隙电压基准)产生的,目的是为了温度变化对基准的影响小;
- 误差放大电路: 将采集的电压输入到比较器反向输入端,与正向输入端的基准电压(也就是期望输出的电压)进行比较,再将比较结果进行放大;
- 晶体管调整电路: 把这个放大后的信号输出到晶体管的控制极(也就是PMOS管的栅极或者PNP型三极管的基极),从而这个放大后的信号(电流)就可以控制晶体管的导通电压了,这就是一个负反馈调节回路。
简单说一下,线性稳压器可以理解为:
根据输出电压决定MOS的通断,进而改变线路上的电阻值,从而稳定输出想要的电压
———————————————————————————————————————————
电流和功耗问题
线性稳压器自身消耗很小的电流,因此输入电流约等于输出电流。

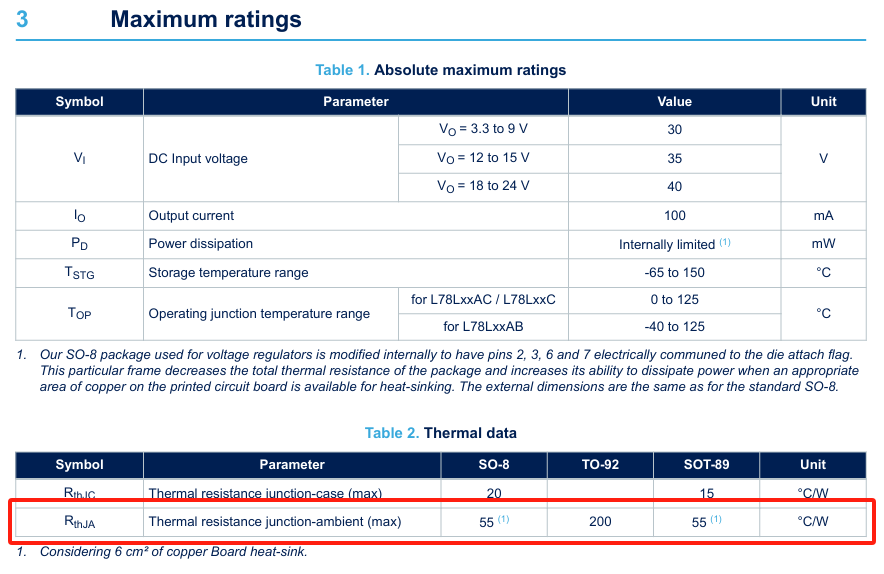

这是ST的78L05的数据参数

红框的参数表示线性稳压器消耗每瓦功耗大致温升是多少度。这里看到,每瓦功率SOT-89的78L05温升增加55度。
一般要求芯片温度控制在60度以内,按这个计算保守的话最高功耗只能0.5W.
