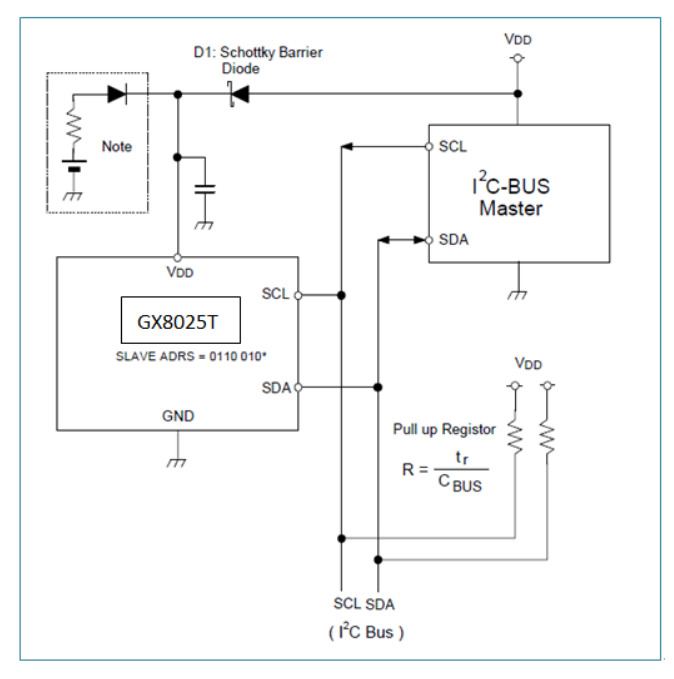

电路说明：

1. 主电源与电池通过二极管并联

2. SDA/SCL/INT外接4.7kΩ上拉电阻

3. FOE引脚直接使能或MCU控制

/******************** OLED显示函数 ********************/
#include "stm32f10x.h" // Device header
#include "Serial.h"
#include "Delay.h"
#include "GX8025T.h"
#include "stdio.h"
#include "OLED.h"

void OLED_ShowTime_GX8025T(GX8025T_Time *time)
{
	OLED_ShowString(1, 1, "GX8025T_37k_34");
	OLED_ShowNum(2, 1, 2000 + time->year, 4);
	OLED_ShowString(2, 5, "-");
	OLED_ShowNum(2, 6, time->month, 2);
	OLED_ShowString(2, 8, "-");
	OLED_ShowNum(2, 9, time->date, 2);

	OLED_ShowNum(3, 1, time->hour, 2);
	OLED_ShowString(3, 3, ":");

	OLED_ShowNum(3, 4, time->min, 2);
	OLED_ShowString(3, 6, ":");
	OLED_ShowNum(3, 7, time->sec, 2);

	OLED_ShowString(4, 1, "week:");
	switch (time->week){
	case 0X01: OLED_ShowNum(4, 6, 7, 1); break;
	case 0X02: OLED_ShowNum(4, 6, 1, 1); break;
	case 0X04: OLED_ShowNum(4, 6, 2, 1); break;
	case 0X08: OLED_ShowNum(4, 6, 3, 1); break;
	case 0X10: OLED_ShowNum(4, 6, 4, 1); break;
	case 0X20: OLED_ShowNum(4, 6, 5, 1); break;
	case 0X40: OLED_ShowNum(4, 6, 6, 1); break;
  default: break;
   }
int main(void)
{

	OLED_Init(); // OLED初始化
	GX8025T_Init();

	while (1)
	{
			 GX8025T_Time get_GX8025T_time;
			 GX8025T_GetTime(&get_GX8025T_time);
			 OLED_ShowTime_GX8025T(&get_GX8025T_time);


            /*  GX8025T 设置时间 接收数据设置时间 	*/

				GX8025T_Time init_time = {
					.year = RX_Buff[1], .month = RX_Buff[2], .date = RX_Buff[3],
                     .hour = RX_Buff[4], .min = RX_Buff[5], .sec = RX_Buff[6],
                       .week = RX_Buff[7]};
				GX8025T_Set_time_L(&init_time);

				Serial_SendByte(0xF4);
				Serial_Start(); // UART开启接收



    }

}

2、GX8025T.c

#include "GX8025T.h"
#include "Delay.h"
#include "stdio.h" // printf用
#include "Serial.h"
#include "OLED.h"

typedef enum {
    SUNDAY    = 0x01,
    MONDAY    = 0x02,
    TUESDAY   = 0x03,
    WEDNESDAY = 0x04,
    THURSDAY  = 0x05,
    FRIDAY    = 0x06,
    SATURDAY  = 0x07
} Weekday_t;

// BCD转十进制
uint8_t bcd_to_dec(uint8_t val)
{
	return ((val >> 4) * 10) + (val & 0x0F);
}

// 十进制转BCD
uint8_t dec_to_bcd(uint8_t val)
{
	return ((val / 10) << 4) | (val % 10);
}

/**
 * @brief 获取星期的字符串表示
 * @param weekday 星期值
 * @return 星期的字符串表示
 */
const char* GX8025T_GetWeekdayString(Weekday_t weekday) {
    static const char *weekdayStr[] = {
        "Invalid", "Sunday", "Monday", "Tuesday",
        "Wednesday", "Thursday", "Friday", "Saturday"
    };

    if (weekday >= SUNDAY && weekday <= SATURDAY) {
        return weekdayStr[weekday];
    }

    return weekdayStr[0];
}
/*引脚配置层*/
/**
 * 函    数：I2C写SCL引脚电平
 * 参    数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
 * 返 回 值：无
 * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
 */
void GX8025T_W_SCL(uint8_t BitValue)
{
	GPIO_WriteBit(GX8025T_PORT, GX8025T_SCL, (BitAction)BitValue); // 根据BitValue，设置SCL引脚的电平
	Delay_us(4);												 // 延时10us，防止时序频率超过要求
}

/**
 * 函    数：I2C写SDA引脚电平
 * 参    数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~1
 * 返 回 值：无
 * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue为1时，需要置SDA为高电平
 */
void GX8025T_W_SDA(uint8_t BitValue)
{
	GPIO_WriteBit(GX8025T_PORT, GX8025T_SDA, (BitAction)BitValue); // 根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
	Delay_us(5);												 // 延时10us，防止时序频率超过要求
}

/**
 * 函    数：I2C读SDA引脚电平
 * 参    数：无
 * 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
 * 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
 */
uint8_t GX8025T_READ_SDA(void)
{
	uint8_t BitValue;
	BitValue = GPIO_ReadInputDataBit(GX8025T_PORT, GX8025T_SDA); // 读取SDA电平
															   //	Delay_us(5);											   // 延时10us，防止时序频率超过要求
	return BitValue;										   // 返回SDA电平
}

/**
 * 函    数：I2C初始化
 * 参    数：无
 * 返 回 值：无
 * 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
 */
void GX8025T_Init(void)
{
	/*开启时钟*/

	// PB3，PB4，PA15这三个IO变为普通io，必须要进行如下的配置
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // 使能端口复用时钟
														  //	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE); // 失能JTAG

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStructure.GPIO_Pin = GX8025T_SCL | GX8025T_SDA;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GX8025T_PORT, &GPIO_InitStructure);

	/*设置默认电平*/
	GPIO_SetBits(GX8025T_PORT, GX8025T_SCL | GX8025T_SDA);
}

/*协议层*/

/**
 * 函    数：I2C起始
 * 参    数：无
 * 返 回 值：无
 */
void GX8025T_Start(void)
{
	GX8025T_W_SDA(1); // 释放SDA，确保SDA为高电平
	GX8025T_W_SCL(1); // 释放SCL，确保SCL为高电平
	Delay_us(2);
	GX8025T_W_SDA(0); // 在SCL高电平期间，拉低SDA，产生起始信号
	Delay_us(2);
	GX8025T_W_SCL(0); // 起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}

/**
 * 函    数：I2C终止
 * 参    数：无
 * 返 回 值：无
 */
void GX8025T_Stop(void)
{
	GX8025T_W_SCL(0);
	GX8025T_W_SDA(0); // 拉低SDA，确保SDA为低电平
	Delay_us(2);
	GX8025T_W_SCL(1); // 释放SCL，使SCL呈现高电平
	Delay_us(2);
	GX8025T_W_SDA(1); // 在SCL高电平期间，释放SDA，产生终止信号
}

/**
 * 函    数：I2C接收应答位
 * 参    数：无
 * 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
 */
uint8_t GX8025T_ReceiveAck(void)
{
	uint8_t AckBit;	 // 定义应答位变量
	GX8025T_W_SDA(1); // 接收前，主机先确保释放SDA，避免干扰从机的数据发送
	GX8025T_W_SCL(1); // 释放SCL，主机机在SCL高电平期间读取SDA
//
	AckBit = GX8025T_READ_SDA(); // 将应答位存储到变量里
	if (AckBit)
	{
		printf("N0 ACK!");
		printf("\r\n");
	}
	GX8025T_W_SCL(0); // 拉低SCL，开始下一个时序模块
	return AckBit;	 // 返回定义应答位变量
}
/**
 * 函    数：I2C发送一个字节
 * 参    数：Byte 要发送的一个字节数据，范围：0x00~0xFF
 * 返 回 值：无
 */
void GX8025T_SendByte(uint8_t Byte)
{
	uint8_t i;
	for (i = 0; i < 8; i++) // 循环8次，主机依次发送数据的每一位
	{
		/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/
		GX8025T_W_SDA(!!(Byte & (0x80 >> i))); // 使用掩码的方式取出Byte的指定一位数据并写入到SDA线
//
		GX8025T_W_SCL(1); // 释放SCL，从机在SCL高电平期间读取SDA
//
		GX8025T_W_SCL(0); // 拉低SCL，主机开始发送下一位数据
		Delay_us(8);
	}

	GX8025T_ReceiveAck();
}

/**
 * 函    数：I2C接收一个字节
 * 参    数：u8 ack
 * 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
 */
uint8_t GX8025T_ReceiveByte(u8 ack)
{
	uint8_t i, Byte = 0x00; // 定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
	GX8025T_W_SDA(1);		// 接收前，主机先确保释放SDA，避免干扰从机的数据发送
	for (i = 0; i < 8; i++) // 循环8次，主机依次接收数据的每一位
	{
		GX8025T_W_SCL(1); // 释放SCL，主机机在SCL高电平期间读取SDA
//
		if (GX8025T_READ_SDA())
		{
			Byte |= (0x80 >> i);
		} // 读取SDA数据，并存储到Byte变量
		  // 当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
		GX8025T_W_SCL(0); // 拉低SCL，从机在SCL低电平期间写入SDA
		Delay_us(8);
//
	}
	GX8025T_SendAck(ack);
	return Byte; // 返回接收到的一个字节数据
}

/**
 * 函    数：I2C发送应答位
 * 参    数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
 * 返 回 值：无
 */
void GX8025T_SendAck(uint8_t AckBit)
{
	GX8025T_W_SDA(AckBit); // 主机把应答位数据放到SDA线
	GX8025T_W_SCL(1);	  // 释放SCL，从机在SCL高电平期间，读取应答位
//
	GX8025T_W_SCL(0); // 拉低SCL，开始下一个时序模块
}

/*******************************************************
功能：GX8025T_IIC写寄存器首地址
描述：连续写时，写首地址之后，读或者写：数据1-数据n
参数：8位寄存器地址
返回值：无
*********************************************************/
void GX8025T_IIC_Write_PrimaryAddress(u8 Add)
{
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(Add);
}
/*******************************************************

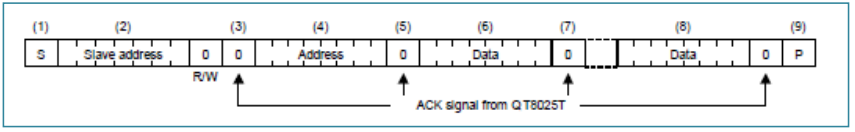

功能：GX8025T_IIC写1个寄存器
描述：写一个寄存器地址和数据;		对应寄存器写入对应数据
参数：8位寄存器地址，8位data
返回值：无
*********************************************************/
void GX8025T_IIC_Write_Register(u8 Add, u8 data)
{
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(Add);

	GX8025T_SendByte(data);
	GX8025T_Stop();
}
/*******************************************************
功能：GX8025T_IIC读寄存器首地址
描述：连续写时，写首地址之后，读或者写：数据1-数据n
参数：8位寄存器地址
返回值：无
*********************************************************/
void GX8025T_IIC_Read_PrimaryAddress(u8 Add)
{
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(Add);
	GX8025T_Stop();

	// 读数据
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X01);
}

/*******************************************************

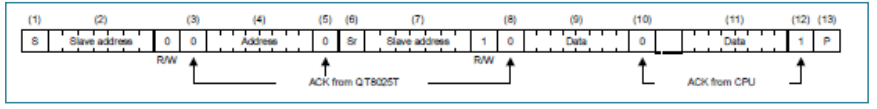

功能：GX8025T读1个寄存器
描述：读一个寄存器数据
参数：8位寄存器地址
返回值：16位寄存器数据
*********************************************************/
u8 GX8025T_IIC_Read_Register(u8 Add)
{
	u8 data;
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(Add);
	GX8025T_Stop();
	// 读数据
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X01);
	data = GX8025T_ReceiveByte(1);

	GX8025T_Stop();
	return data;
}
/*******************************************************
功能：GX8025T_IIC写 	连续写多个寄存器
描述：连续写
参数：8位寄存器首地址，8位data（data[ ]）
返回值：无
*********************************************************/
void GX8025T_IIC_Write_Arr_Register(u8 Add, u8 data[])
{
	u8 i;
	// 计算数组的长度
	int length = sizeof(*data) / sizeof(data[0]);
	GX8025T_Start();
	// Control Byte
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(Add);
	for (i = 0; i < length; i++)
	{
		GX8025T_SendByte(data[i]);
	}
	GX8025T_Stop();
}
/*******************************************************
功能：GX8025T_IIC写 	连续写多个寄存器写相同数据
描述：连续写
参数：8位寄存器首地址，8位寄存器个数，8位data（data）
返回值：无
*********************************************************/
void GX8025T_Write_Register(u8 Add, u8 num, u8 data)
{
	u8 i;

	GX8025T_Start();
	// Control Byte
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(Add);
	for (i = 0; i < num; i++)
	{
		GX8025T_SendByte(data);
	}
	GX8025T_Stop();
}
/*******************************************************
功能：GX8025T读OX00-0X06寄存器
描述：无
参数：8位寄存器首地址 ，读取寄存器个数
返回值：位寄存器数据
*********************************************************/
void GX8025T_IIC_Read_Arr_Register(u8 Add, u8 num)
{
	u8 data[num];
	u8 i;
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(Add);
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X01);
	GX8025T_ReceiveAck();
	for (i = 0; i < num; i++)
	{

		if (i < (num - 1))
		{
			data[i] = GX8025T_ReceiveByte(0);
		}
		else
		{
			data[i] = GX8025T_ReceiveByte(1);
		}
		printf("Reg%02X: %02X \r\n", i + Add, data[i]);
	}

	GX8025T_Stop();

	//	return data;
}

//// BCD转十进制
//uint8_t bcd_to_dec(uint8_t val)
//{
//	return ((val >> 4) * 10) + (val & 0x0F);
//}

//// 十进制转BCD
//uint8_t dec_to_bcd(uint8_t val)
//{
//	return ((val / 10) << 4) | (val % 10);
//}
/*******************************************************
功能：GX8025T 时间输出
描述：读出芯片当前时间

参数：无
返回值：无
*********************************************************/
void GX8025T_GetTime(GX8025T_Time *time)
{
	// 写读寄存器首地址
	GX8025T_IIC_Read_PrimaryAddress(0X00);
	time->sec = bcd_to_dec(GX8025T_ReceiveByte(0) & 0x7F);	// 读取秒
	time->min = bcd_to_dec(GX8025T_ReceiveByte(0) & 0x7F);	// 读取分钟
	time->hour = bcd_to_dec(GX8025T_ReceiveByte(0) & 0x3F);	// 读取小时
	time->week =GX8025T_ReceiveByte(0) & 0x7F;	// 读取周数
	time->date = bcd_to_dec(GX8025T_ReceiveByte(0) & 0x3F);	// 读取天
	time->month = bcd_to_dec(GX8025T_ReceiveByte(0) & 0x1F); // 读取月
	time->year = bcd_to_dec(GX8025T_ReceiveByte(1) & 0xFF);	// 读取年

	GX8025T_Stop();
	printf("20%02d年%02d月%02d日%02d时%02d分%02d秒", time->year, time->month, time->date, time->hour, time->min, time->sec);
	printf("\r\n");
}
/*******************************************************
功能：GX8025T 读所有寄存器
描述：一个一个读

参数：8位寄存器地址，8位data
返回值：无
*********************************************************/
void Read_All_GX8025T_Reg(void) // one by one read
{
	u8 tempdat[64], j;

	for (j = 0; j < 64; j++)
	{
		tempdat[j] = GX8025T_IIC_Read_Register(j);
		printf("Reg%02X: %02X \r\n", j, tempdat[j]);
		Delay_us(2);
	}
}

/*******************************************************
功能：GX8025T 设置时间
描述：sec,min,hour,day,moom,year,week
参数：7个8位data
返回值：所有寄存器读数
*********************************************************/
// sec,min,hour,day,moom,year,week
void GX8025T_Set_time(GX8025T_Time *time)
{
	GX8025T_IIC_Write_Register(0x00, time->sec);	  // Sec
	GX8025T_IIC_Write_Register(0x01, time->min);	  // Min
	GX8025T_IIC_Write_Register(0x02, time->hour);  // Hour
	switch (time->week) {
	case 7: time->week = 0X01; break;
	case 1: time->week = 0X02; break;
	case 2: time->week = 0X04; break;
	case 3: time->week = 0X08; break;
	case 4: time->week = 0X10; break;
	case 5: time->week = 0X20; break;
	case 6: time->week = 0X40; break;
  default: break;
   }
	GX8025T_IIC_Write_Register(0x03, time->week);  // Week
	GX8025T_IIC_Write_Register(0x04, time->date);  // Day
	GX8025T_IIC_Write_Register(0x05, time->month); // Mon
	GX8025T_IIC_Write_Register(0x06, time->year);  // Year
}
void GX8025T_Set_time_L(GX8025T_Time *time)
{
	GX8025T_Start();
	GX8025T_SendByte(GX8025T_ARR | 0X00);
	GX8025T_SendByte(0X00);
	GX8025T_SendByte(time->sec);
	GX8025T_SendByte(time->min);
	GX8025T_SendByte(time->hour);
		switch (time->week) {
	case 7: time->week = 0X01; break;
	case 1: time->week = 0X02; break;
	case 2: time->week = 0X04; break;
	case 3: time->week = 0X08; break;
	case 4: time->week = 0X10; break;
	case 5: time->week = 0X20; break;
	case 6: time->week = 0X40; break;
  default: break;
   }
	GX8025T_SendByte(time->week);
	GX8025T_SendByte(time->date);
	GX8025T_SendByte(time->month);
	GX8025T_SendByte(time->year);
	 GX8025T_Stop();
//	GX8025T_IIC_Write_Register(0x00, time->sec);	  // Sec
//	GX8025T_IIC_Write_Register(0x01, time->min);	  // Min
//	GX8025T_IIC_Write_Register(0x02, time->hour);  // Hour
//	switch (time->week) {
//	case 7: time->week = 0X01; break;
//	case 1: time->week = 0X02; break;
//	case 2: time->week = 0X04; break;
//	case 3: time->week = 0X08; break;
//	case 4: time->week = 0X10; break;
//	case 5: time->week = 0X20; break;
//	case 6: time->week = 0X40; break;
//  default: break;
//   }
//	GX8025T_IIC_Write_Register(0x03, time->week);  // Week
//	GX8025T_IIC_Write_Register(0x04, time->date);  // Day
//	GX8025T_IIC_Write_Register(0x05, time->month); // Mon
//	GX8025T_IIC_Write_Register(0x06, time->year);  // Year
}

/*******************************************************
功能：GX8025T 时间计时测试
描述：sec,min,hour,day,moom,year,week
参数：7个8位data
返回值：所有寄存器读数
*********************************************************/
// sec,min,hour,day,moom,year,week
void GX8025T_Set_time_test(GX8025T_Time *time)
{

	GX8025T_IIC_Write_Register(0x00, time->sec);	  // Sec
	GX8025T_IIC_Write_Register(0x01, time->min);	  // Min
	GX8025T_IIC_Write_Register(0x02, time->hour);  // Hour
	GX8025T_IIC_Write_Register(0x03, time->week);  // Week
	GX8025T_IIC_Write_Register(0x04, time->date);  // Day
	GX8025T_IIC_Write_Register(0x05, time->month); // Mon
	GX8025T_IIC_Write_Register(0x06, time->year);  // Year

	// 读取时间
	GX8025T_Time get_time;
	GX8025T_GetTime(&get_time);
	printf("等待2s延时");
	printf("\r\n");

	Delay_ms(1000);
	Delay_ms(1000);
	// 读取时间
	GX8025T_GetTime(&get_time);
	printf("\r\n");
}
/*******************************************************
功能：GX8025T方波输出
描述：通过控制寄存器（地址 0x07）可以设置 SQW/OUT 引脚的方波输出频率
bit7=0；bit4=1；
参数：8位data
返回值：无
RS1	RS0	输出频率
0			0	1Hz
0			1	4.096kHz
1			0	8.192kHz
1			1	32.768kHz
*********************************************************/
/*******************************************************
功能：GX8025T  OUT输出
描述：通过控制寄存器（地址 0x07）可以设置 SQW/OUT 引脚的方波输出到高低电平
bit4需为0，控制bit7为0-1
参数：8位寄存器地址，8位data
返回值：无
*********************************************************/
void GX8025T_IIC_Out(u8 data)
{
	if ((GX8025T_IIC_Read_Register(0X00)) >> 7 == 0X01)
	{
		/* /如果未初始化，执行初始化时间 */
		GX8025T_IIC_Write_Register(0X00, 0X00);
		printf("开始计时完成,flag=%d\r\n", GX8025T_IIC_Read_Register(0X00));
	}
	else
	{
		printf("时间已开始计时,flag=%d\r\n", GX8025T_IIC_Read_Register(0X00));
	}

	GX8025T_IIC_Write_Register(0X07, data);
}

3、GX8025T.h

#ifndef __GX8025T_H
#define __GX8025T_H

#include "stm32f10x.h"
#include "GX8025T.h"
#include "Delay.h"
#include "stdio.h" // printf用
#include "Serial.h"

#define GX8025T_SCL GPIO_Pin_6
#define GX8025T_SDA GPIO_Pin_7

#define GX8025T_PORT GPIOB // IIC端口

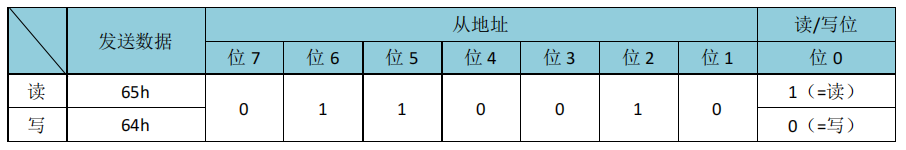

#define GX8025T_ARR 0X64	  // IIC地址

#include "GX8025T.h"
#include "Delay.h"
#include "stdio.h" // printf用
#include "Serial.h"
#include "OLED.h"

/* 时间结构体 */
typedef struct
{
	uint8_t year;
	uint8_t month;
	uint8_t date;
	uint8_t hour;
	uint8_t min;
	uint8_t sec;
	uint8_t week;
} GX8025T_Time;

/*引脚配置层*/

/**
 * 函    数：I2C写SCL引脚电平
 * 参    数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
 * 返 回 值：无
 * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
 */
void GX8025T_W_SCL(uint8_t BitValue);
/**
 * 函    数：I2C写SDA引脚电平
 * 参    数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~1
 * 返 回 值：无
 * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue为1时，需要置SDA为高电平
 */
void GX8025T_W_SDA(uint8_t BitValue);
/**
 * 函    数：I2C读SDA引脚电平
 * 参    数：无
 * 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
 * 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
 */
uint8_t GX8025T_READ_SDA(void);
/**
 * 函    数：I2C初始化
 * 参    数：无
 * 返 回 值：无
 * 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
 */
void GX8025T_Init(void);
/*协议层*/

/**
 * 函    数：I2C起始
 * 参    数：无
 * 返 回 值：无
 */
void GX8025T_Start(void);
/**
 * 函    数：I2C终止
 * 参    数：无
 * 返 回 值：无
 */
void GX8025T_Stop(void);
/**
 * 函    数：I2C接收应答位
 * 参    数：无
 * 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
 */
uint8_t GX8025T_ReceiveAck(void);
/**
 * 函    数：I2C发送一个字节
 * 参    数：Byte 要发送的一个字节数据，范围：0x00~0xFF
 * 返 回 值：无
 */
void GX8025T_SendByte(uint8_t Byte);
/**
 * 函    数：I2C接收一个字节
 * 参    数：u8 ack
 * 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
 */
uint8_t GX8025T_ReceiveByte(u8 ack);
/**
 * 函    数：I2C发送应答位
 * 参    数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
 * 返 回 值：无
 */
void GX8025T_SendAck(uint8_t AckBit);
/*******************************************************
功能：GX8025T_IIC写寄存器首地址
描述：连续写时，写首地址之后，读或者写：数据1-数据n
参数：8位寄存器地址
返回值：无
*********************************************************/
void GX8025T_IIC_Write_PrimaryAddress(u8 Add);
/*******************************************************
功能：GX8025T_IIC写1个寄存器
描述：写一个寄存器地址和数据;		对应寄存器写入对应数据
参数：8位寄存器地址，8位data
返回值：无
*********************************************************/
void GX8025T_IIC_Write_Register(u8 Add, u8 data);
/*******************************************************
功能：GX8025T_IIC读寄存器首地址
描述：连续写时，写首地址之后，读或者写：数据1-数据n
参数：8位寄存器地址
返回值：无
*********************************************************/
void GX8025T_IIC_Read_PrimaryAddress(u8 Add);
/*******************************************************
功能：GX8025T读1个寄存器
描述：读一个寄存器数据
参数：8位寄存器地址
返回值：16位寄存器数据
*********************************************************/
u8 GX8025T_IIC_Read_Register(u8 Add);
/*******************************************************
功能：GX8025T_IIC写 	连续写多个寄存器
描述：连续写
参数：8位寄存器首地址，8位data（data[ ]）
返回值：无
*********************************************************/
void GX8025T_IIC_Write_Arr_Register(u8 Add, u8 data[]);
/*******************************************************
功能：GX8025T_IIC写 	连续写多个寄存器写相同数据
描述：连续写
参数：8位寄存器首地址，8位寄存器个数，8位data（data）
返回值：无
*********************************************************/
void GX8025T_Write_Register(u8 Add, u8 num, u8 data);
/*******************************************************
功能：GX8025T读OX00-0X06寄存器
描述：无
参数：8位寄存器首地址 ，读取寄存器个数
返回值：位寄存器数据
*********************************************************/
void GX8025T_IIC_Read_Arr_Register(u8 Add, u8 num);
/*******************************************************
功能：GX8025T 时间输出
描述：读出芯片当前时间

参数：无
返回值：无
*********************************************************/
void GX8025T_GetTime(GX8025T_Time *time);
/*******************************************************
功能：GX8025T 读所有寄存器
描述：一个一个读

参数：8位寄存器地址，8位data
返回值：无
*********************************************************/
void Read_All_GX8025T_Reg(void);
/*******************************************************
功能：GX8025T 设置时间，并读出时间
描述：sec,min,hour,day,moom,year,week
参数：7个8位data
返回值：所有寄存器读数
*********************************************************/
/*******************************************************
功能：GX8025T 时间计时测试
描述：sec,min,hour,day,moom,year,week
参数：7个8位data
返回值：所有寄存器读数
*********************************************************/
// sec,min,hour,day,moom,year,week
void GX8025T_Set_time_test(GX8025T_Time *time);
// sec,min,hour,day,moom,year,week
void GX8025T_Set_time(GX8025T_Time *time);
void GX8025T_Set_time_L(GX8025T_Time *time);
/*******************************************************
功能：GX8025T方波输出
描述：通过控制寄存器（地址 0x07）可以设置 SQW/OUT 引脚的方波输出频率
bit7=0；bit4=1；
参数：8位data
返回值：无
RS1	RS0	输出频率
0			0	1Hz
0			1	4.096kHz
1			0	8.192kHz
1			1	32.768kHz
*********************************************************/
/*******************************************************
功能：GX8025T  OUT输出
描述：通过控制寄存器（地址 0x07）可以设置 SQW/OUT 引脚的方波输出到高低电平
bit4需为0，控制bit7为0-1
参数：8位寄存器地址，8位data
返回值：无
*********************************************************/
void GX8025T_IIC_Out(u8 data);
#endif

友情提示：

欢迎各位伙伴咨询、测试有任何问题可随时交流沟通。

TEL : 15134034823 !!! 欢迎骚扰，哈哈^_^。
