一.规则通道组&注入通道组

1.规则通道组

划分到规则通道组的通道称为规则通道，大多数情况下，如果只是一般模拟输入信号的转换，那么将该模拟输入信号的通道设置为规则通道即可。

最多可以有16个规则通道，当每个规则通道转换完成后，将转换结果保存到同1个规则通道数据寄存器，同时产生ADC转换结束事件，可以产生对应的中断和DMA请求。

2.注入通道组

划分到注入通道组的通道称为规则通道，如果需要转换的模拟输入信号的优先级较其他模拟输入信号高，那么可将该模拟输入信号的通道归入通道组中。

注入通道组最多可以有4个注入通道。

注入通道组转换的启动有两种方式：

1.触发注入

与中断处理类似。

2.自动注入

注入通道组将在规则通道组后被自动转换。每次启动规则通道组转换后，也会自动转换注入通道组。

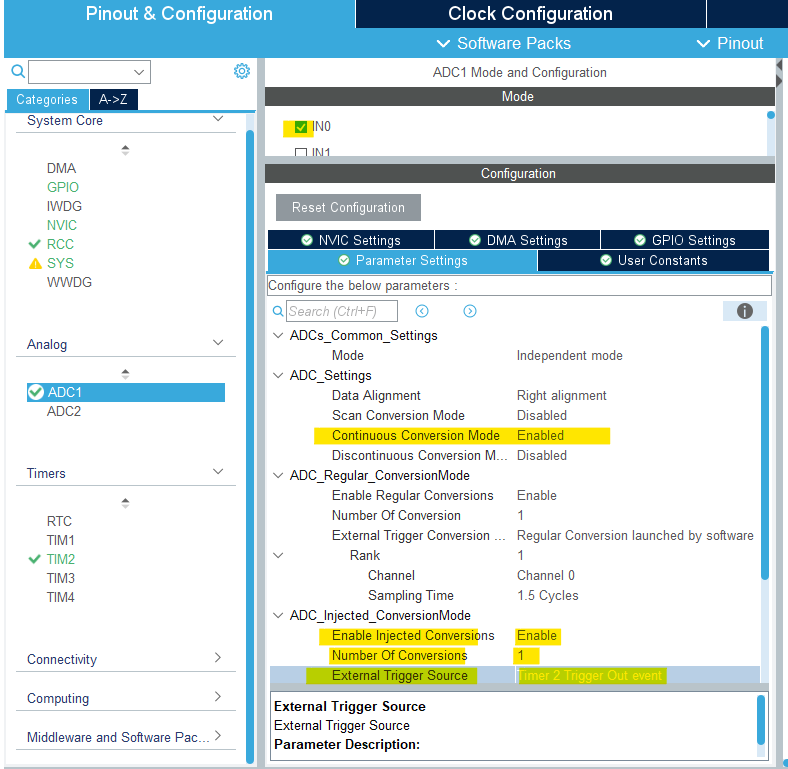

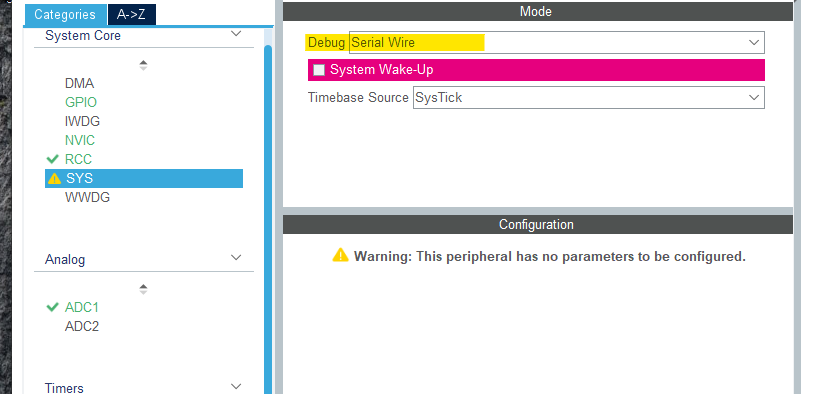

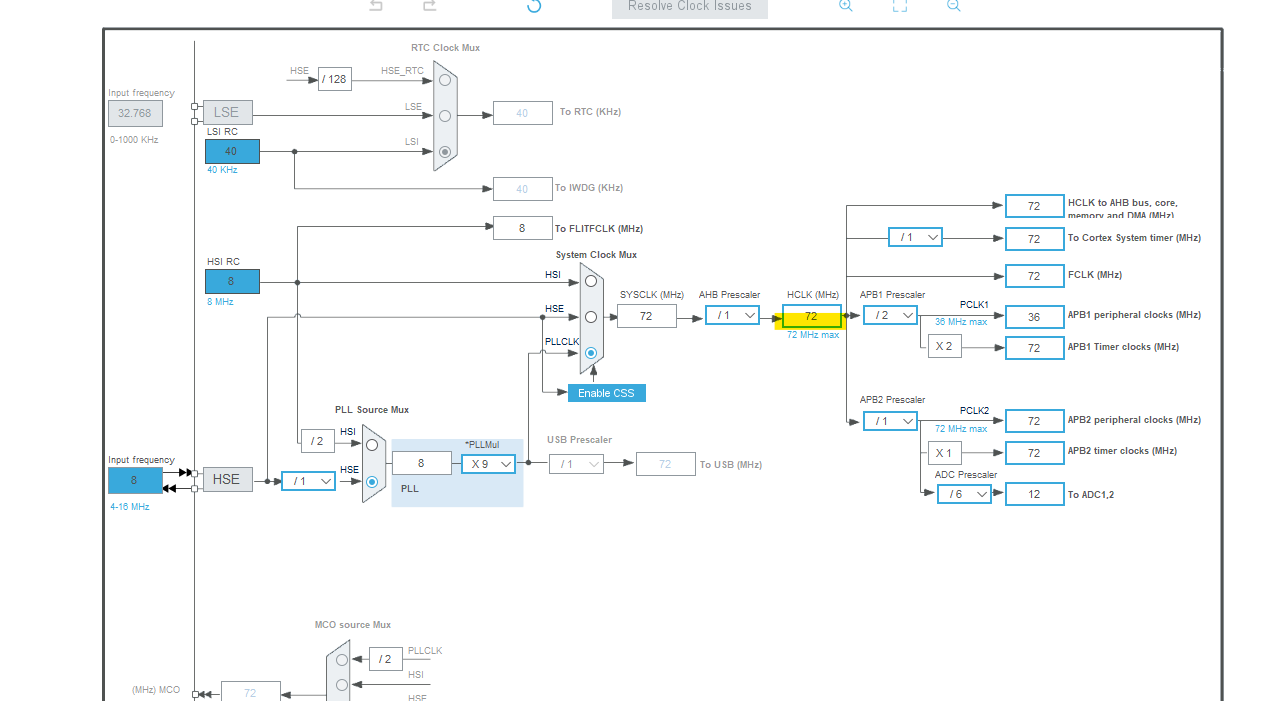

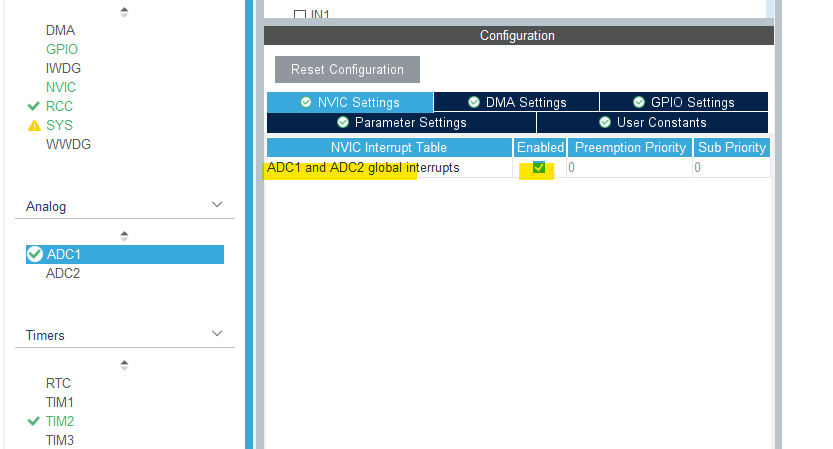

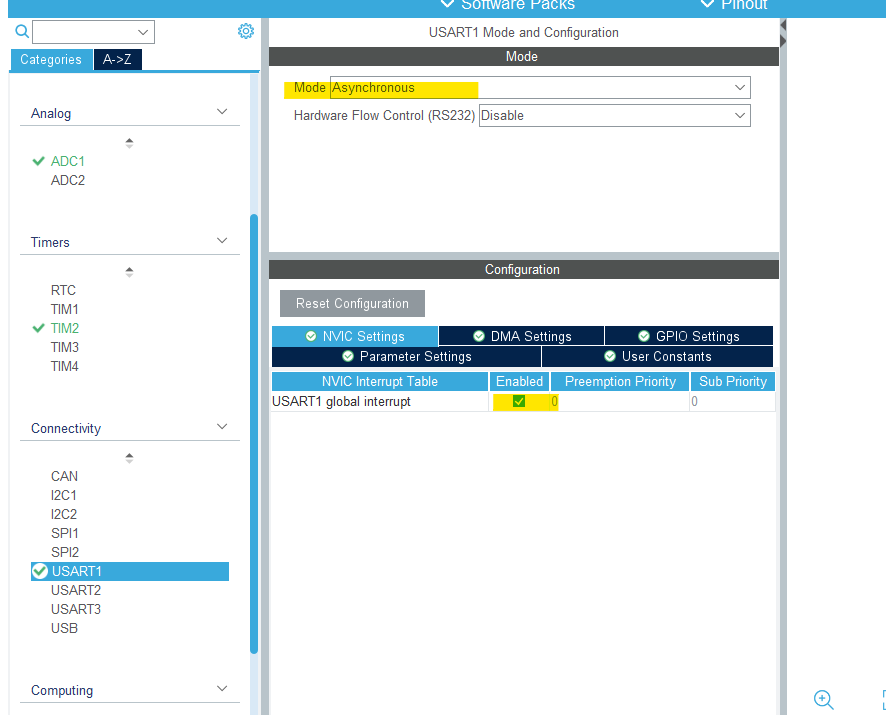

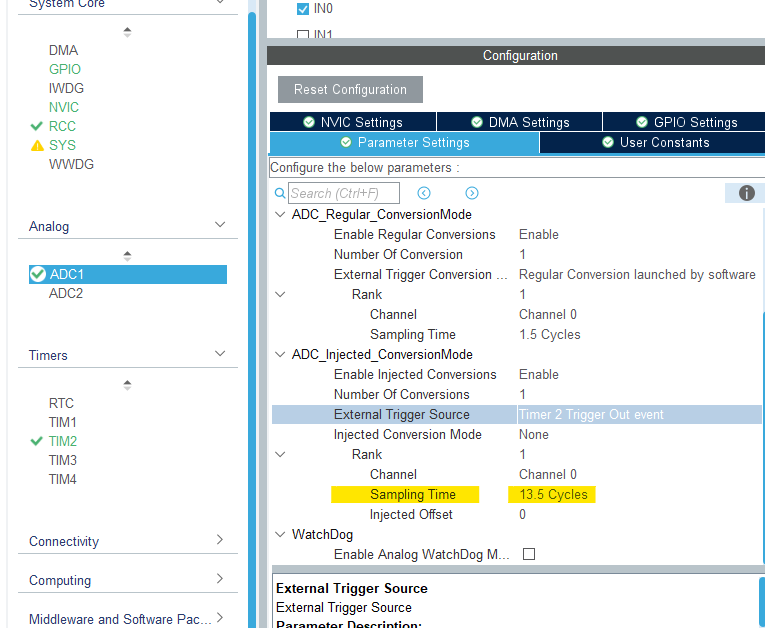

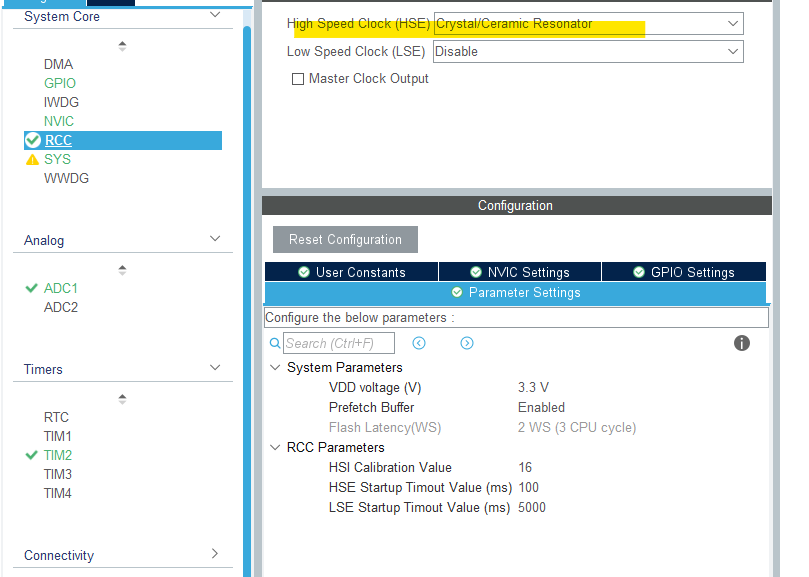

二.CubeMX配置

 三.代码

/* USER CODE BEGIN Includes */
#include <stdio.h>
#include <string.h>
/* USER CODE END Includes */

  /* USER CODE BEGIN 2 */
  HAL_ADCEx_InjectedStart_IT(&hadc1);//以中断模式启动 ADC1 的注入组转换
  HAL_TIM_Base_Start(&htim2);        //启动定时器

  /* USER CODE END 2 */

/* USER CODE BEGIN 4 */
void HAL_ADCEx_InjectedConvCpltCallback(ADC_HandleTypeDef* hadc) {
  static uint32_t adc_value = 0;
  static float voltage = 0.0f;

  if (hadc->Instance == ADC1) {
    adc_value = HAL_ADCEx_InjectedGetValue(hadc, ADC_INJECTED_RANK_1);
    voltage = (float)adc_value * 3.3f / 4095.0f;

		char buff[50];
    sprintf(buff,"%.2f\r\n", voltage);
		 HAL_UART_Transmit_IT(&huart1, (uint8_t*)buff, strlen(buff));
  }
}
/* USER CODE END 4 */

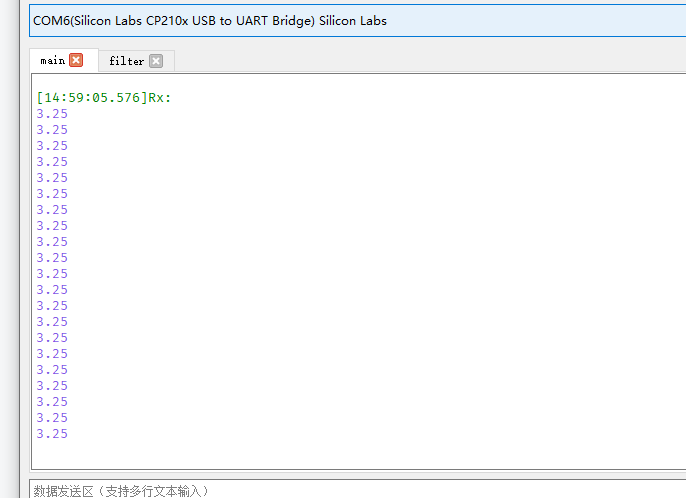

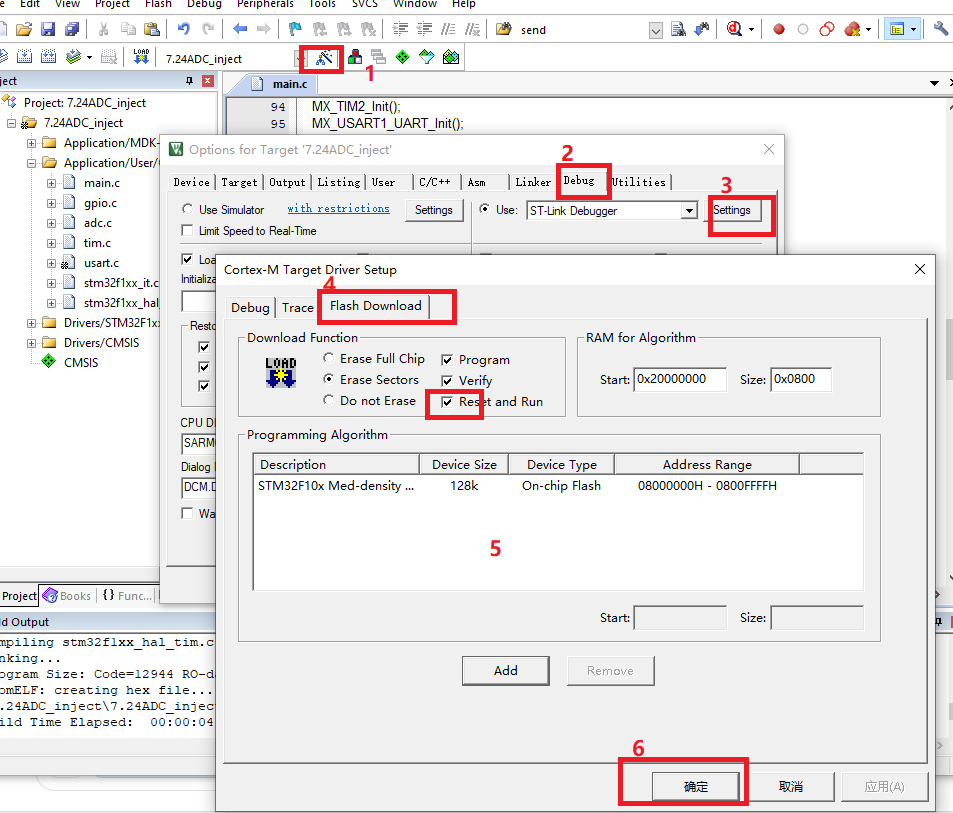

 四.结果
