本例程演示如何使用 iBERT 核测试 ZC706 的 10G 光口。ZC706 板卡上有两个 10G 光口，分别标号为 J4 和 J30。打开原理图以找到它们的位置，如下图所示。

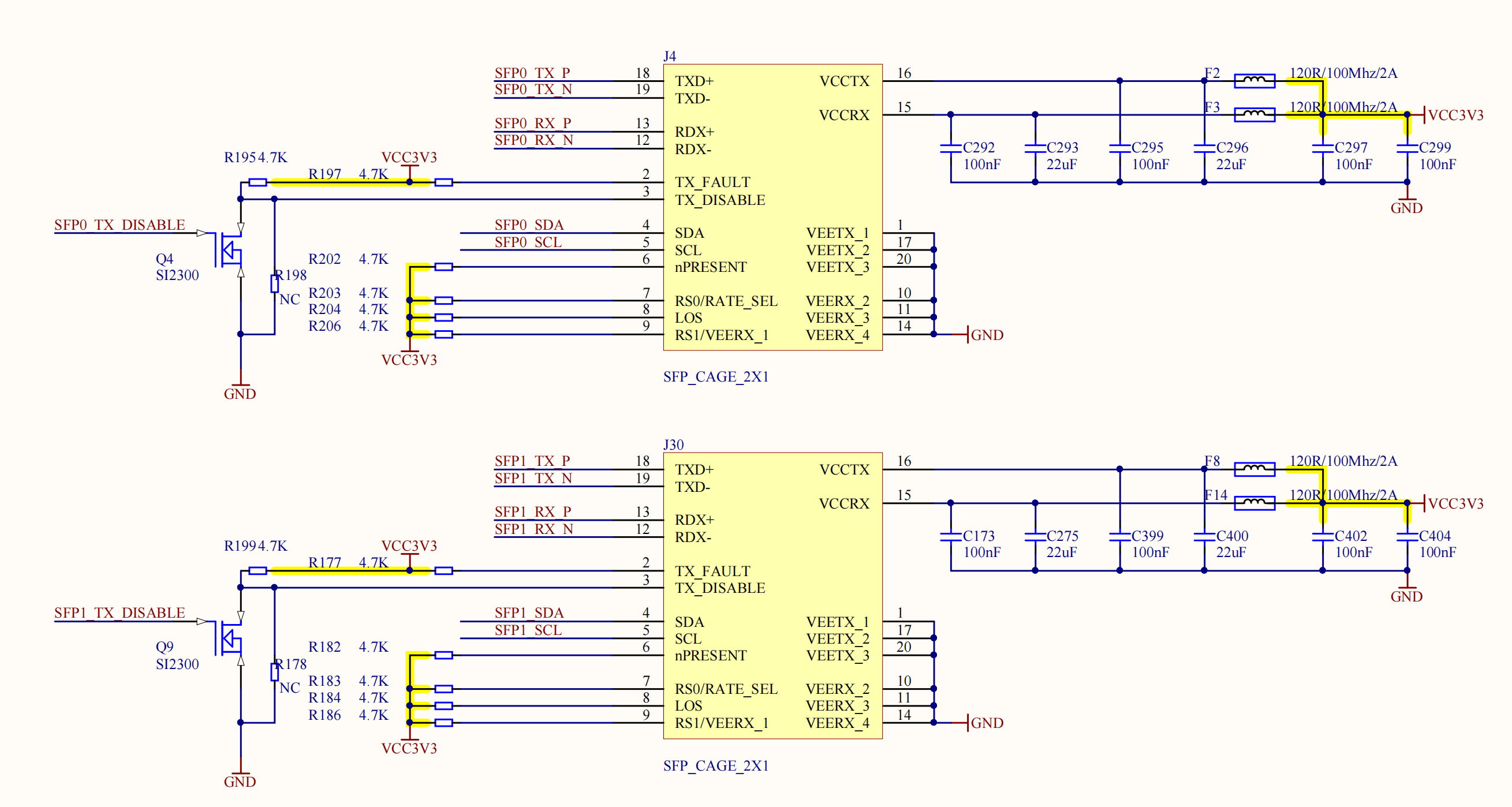

10G光口部分原理图

       在 ZC706 的光口部分，除了连接收发信号线外，3 号脚的 TX_DISABLE 信号也需要进行控制。该控制信号通过 MOS 管实现，因此在使用光口时，需要将 SFP0/1_TX_DISABLE 信号逻辑取反，设置为高电平。

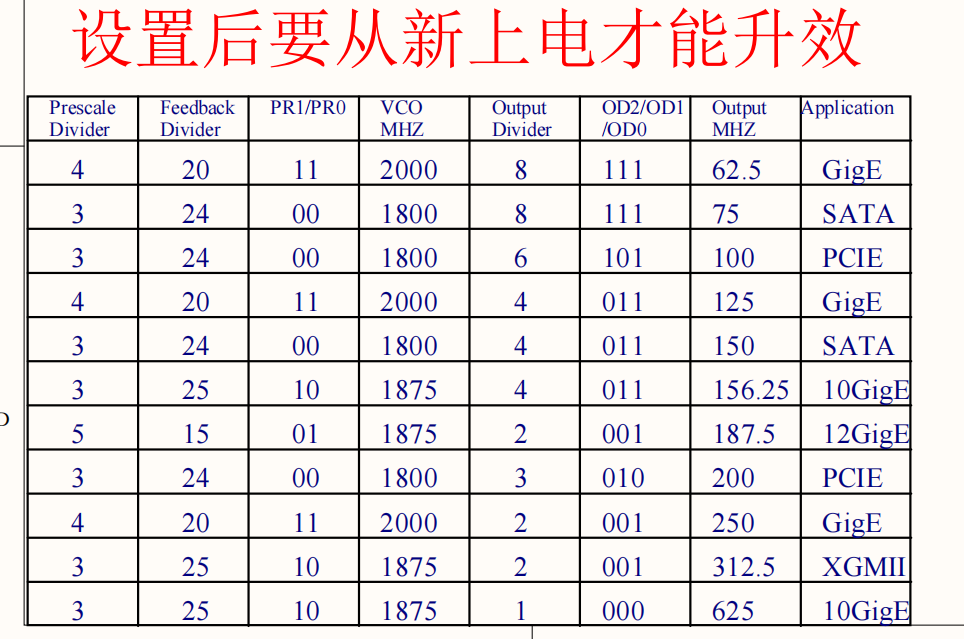

       706 板卡的光口时钟由 CDCM6208 输出。根据原理图，其输出的时钟频率可以通过 SW5 控制。原理图中提供了功能及输出时钟频率的图表。对于本例中使用的 10G 光口，SW5 应设置为 10011。请注意，设置完成后需要重新上电以使设置生效。

CDCM6208时钟配置图表

       在原理图中找光口连接的bank，如下图所示，两个光口连接在bank 111的第二组和第三组MGT口，而CDCM6208输出的时钟连接在bank112上的clk1上。

bank连接图

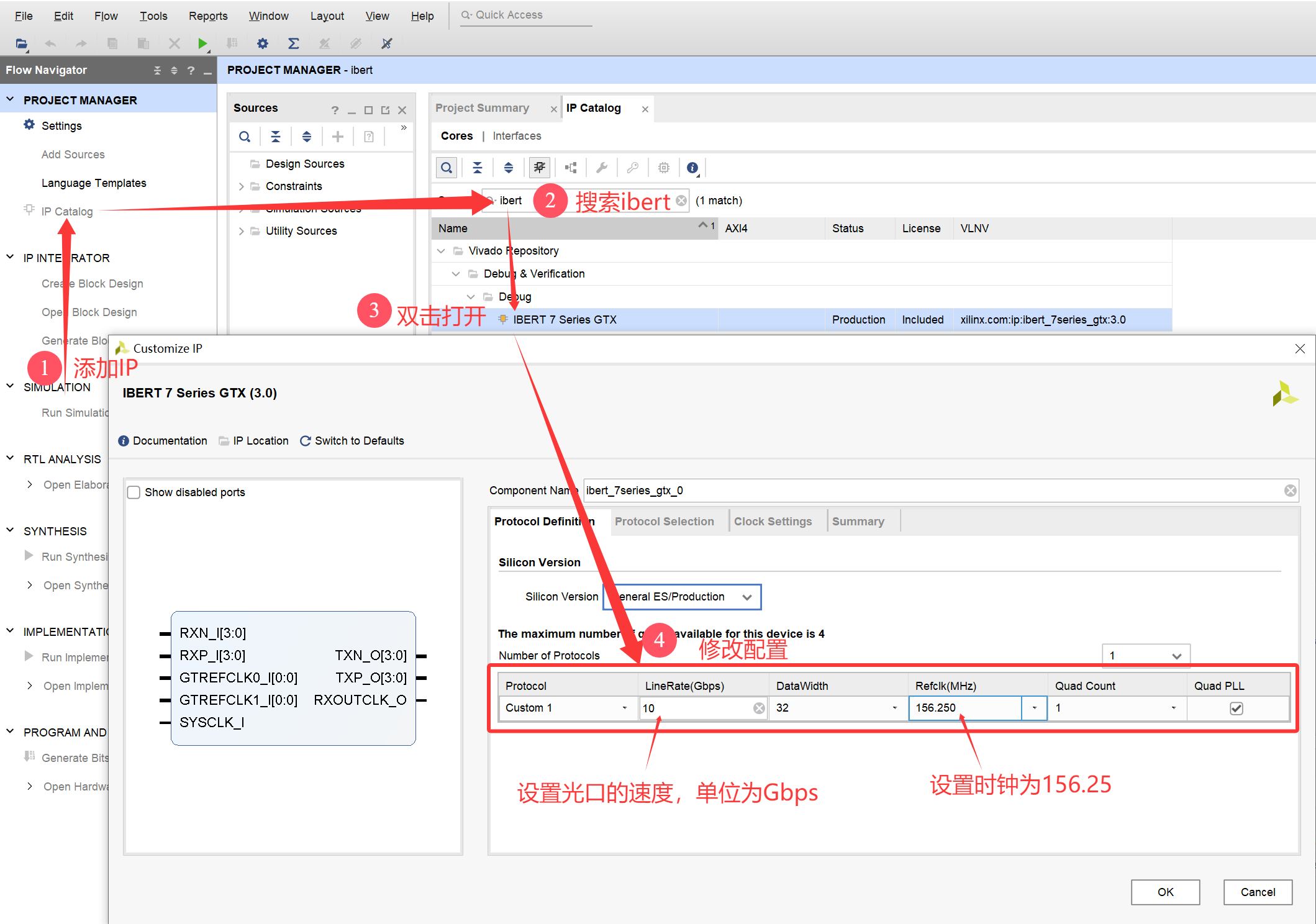

       了解以上信息以后我们就可以创建ibert的项目了，首先需要创建一个空的项目。在项目中添加IP-->搜索ibert-->双击ibertIP核-->修改配置，本例程测试为10G所以速度为10Gbps，参考时钟在上面的cdcm6208中已经选择了156.25M。

添加ibert IP

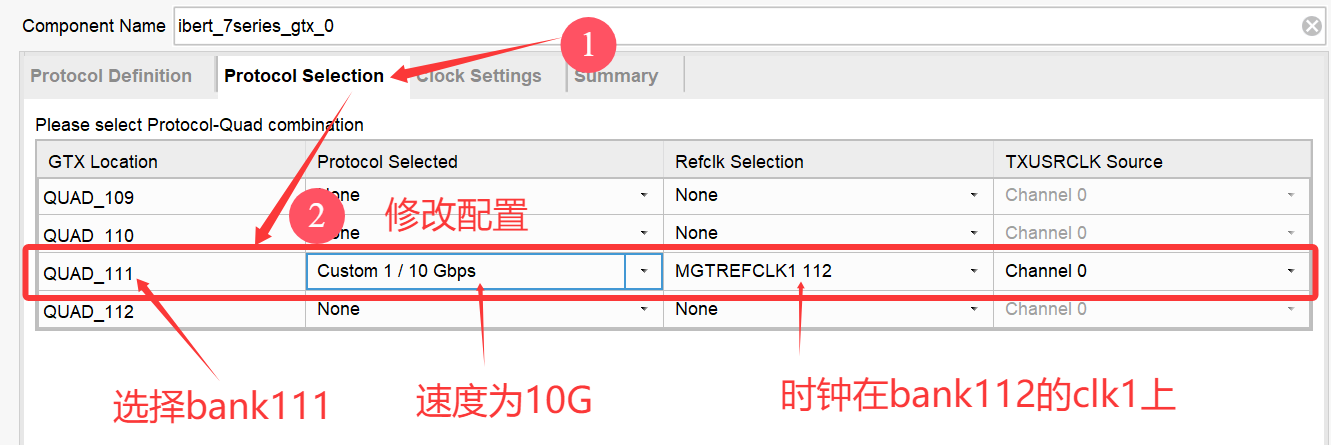

       选择下一页进行配置，配置的内容在上面都分析过，光口的bank为111，速度10G，时钟在板卡112上的clk1。

ibert配置设置2

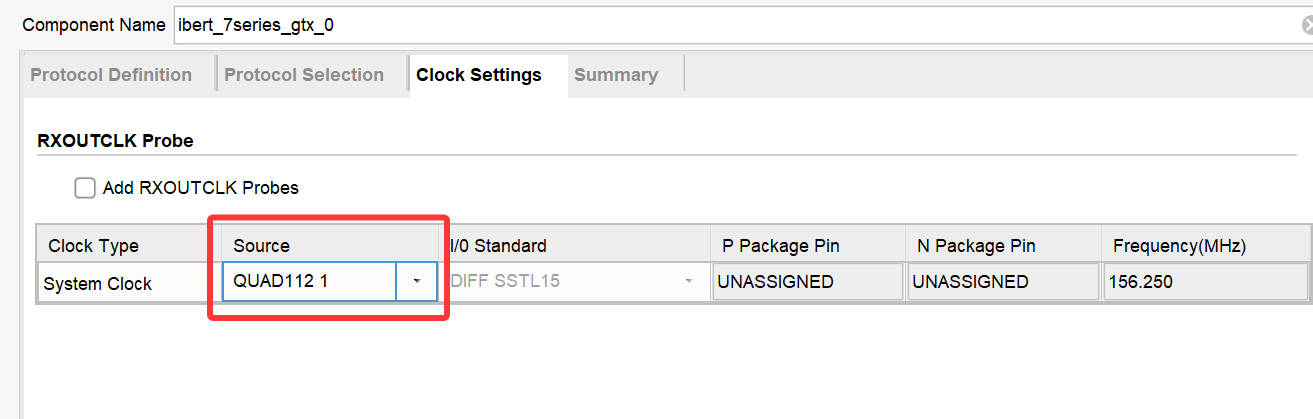

       最后一页的配置也是选择时钟源，如下图所示。

ibert配置设置3

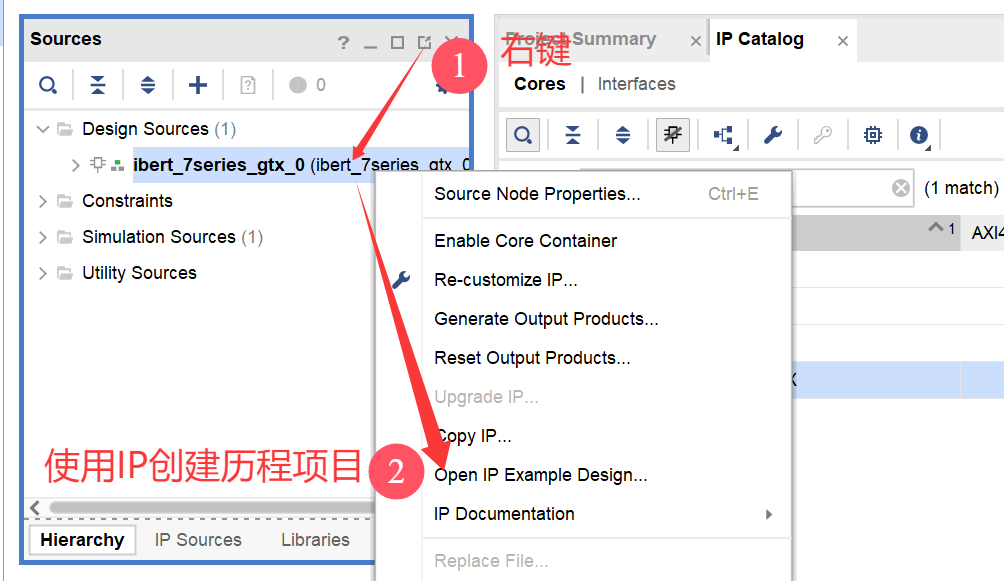

       配置设置完成后点击OK，弹窗默认设置即可。右键配置好的IP核-->使用IP创建历程项目。

创建例程项目

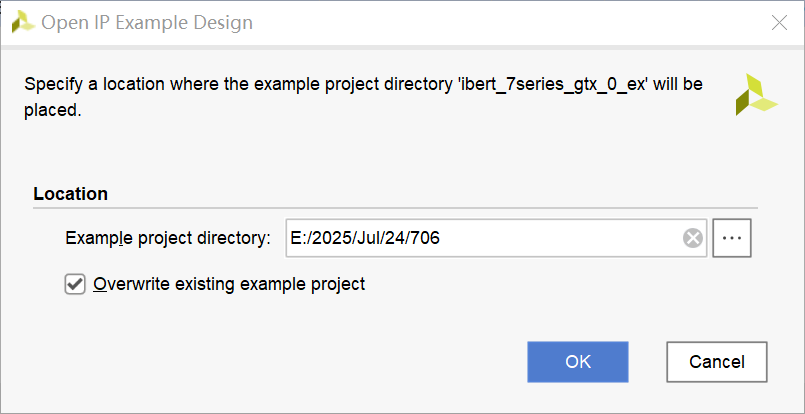

        选择项目保存的地址后点击OK，随后会打开一个新的项目。

保存项目地址

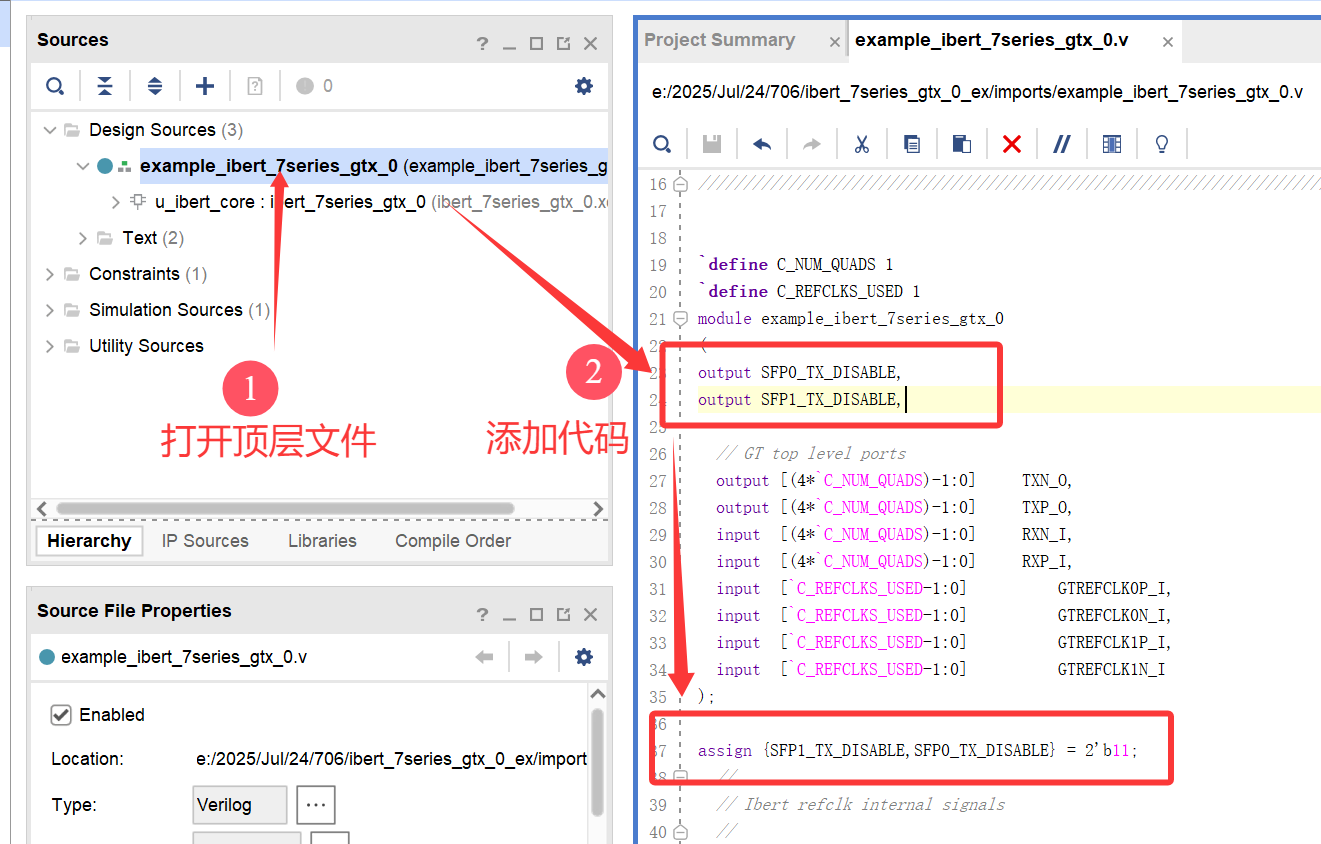

        打开顶层文件，添加光口的DISABLE信号，并将其设置为1。

修改顶层文件

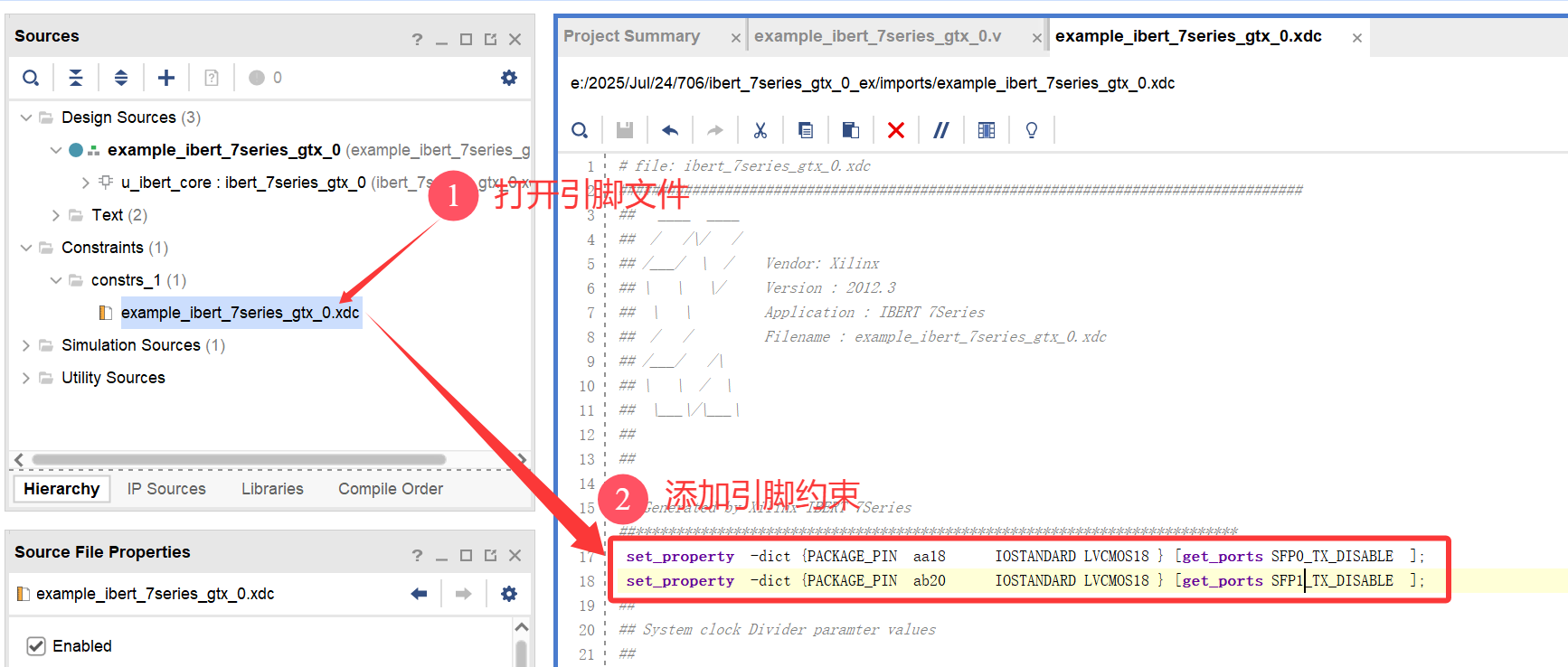

       打开引脚约束文件，添加DISABLE信号的引脚，修改完成后编译生成bit文件。

修改引脚约束文件

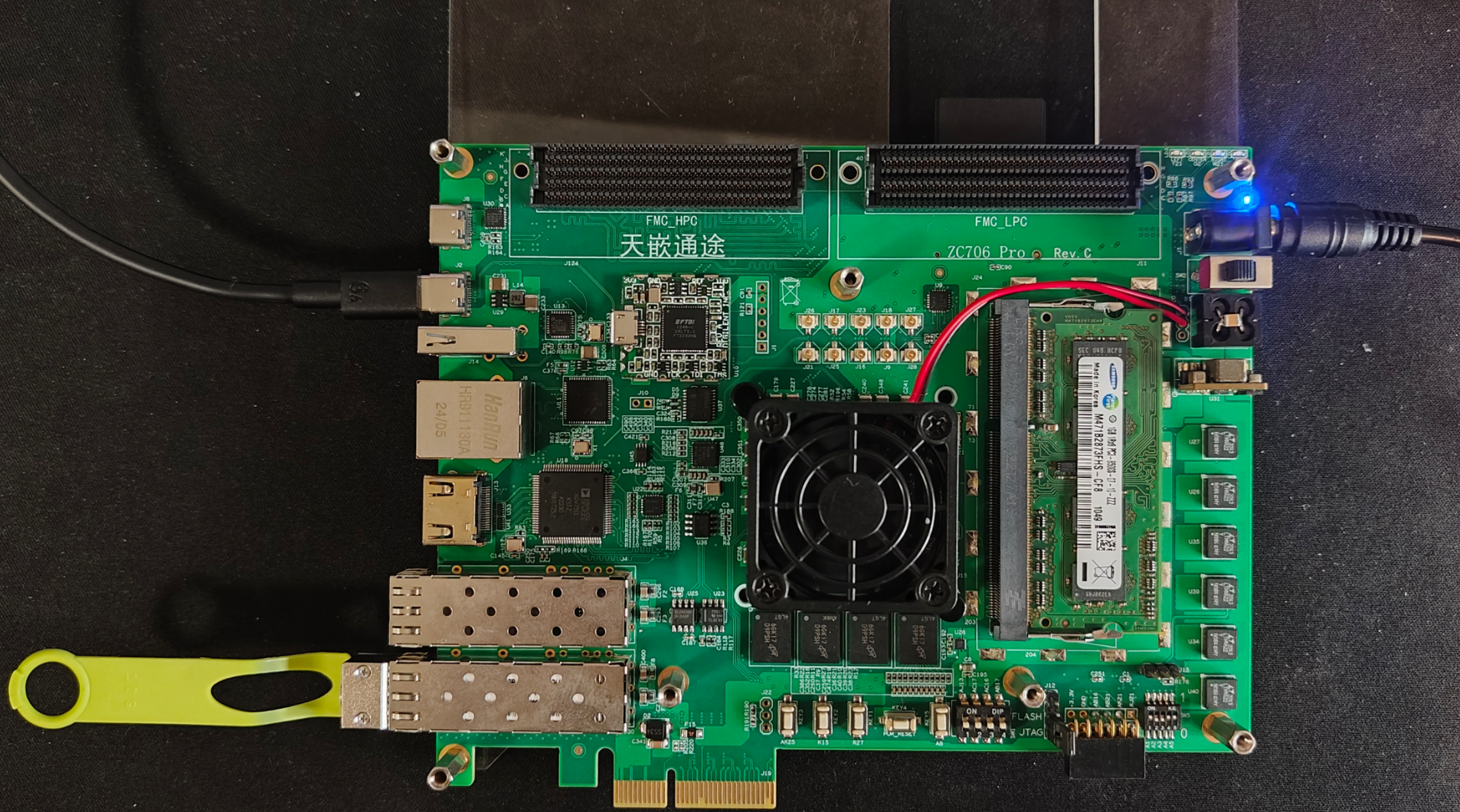

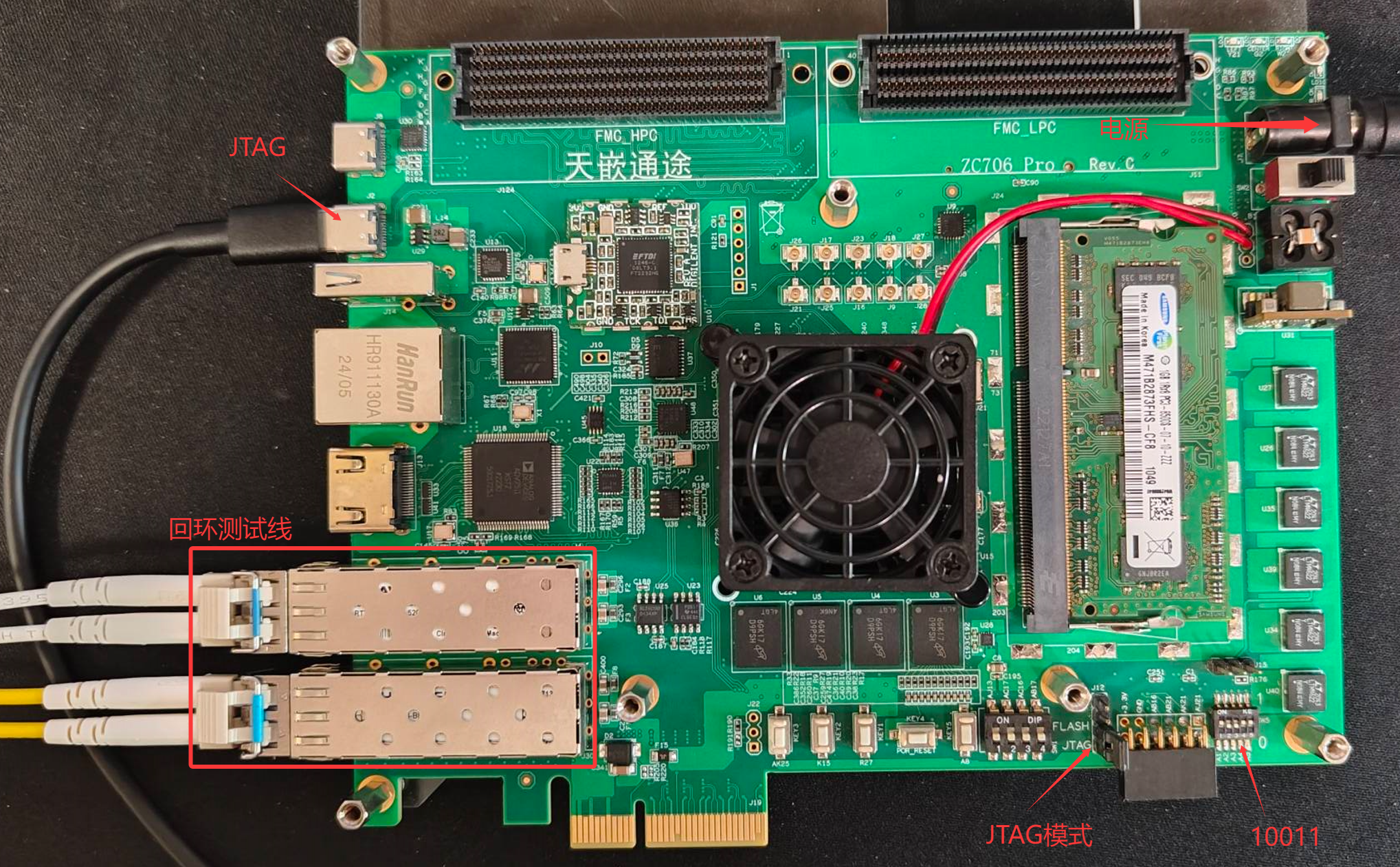

       将板卡的SW5设置为10011，启动模式设置为JTAG模式，插上光口自环测试模块，我这里是将一根线的两端的同时插入一个光口内，形成回环效果进行测试。

实物环境图

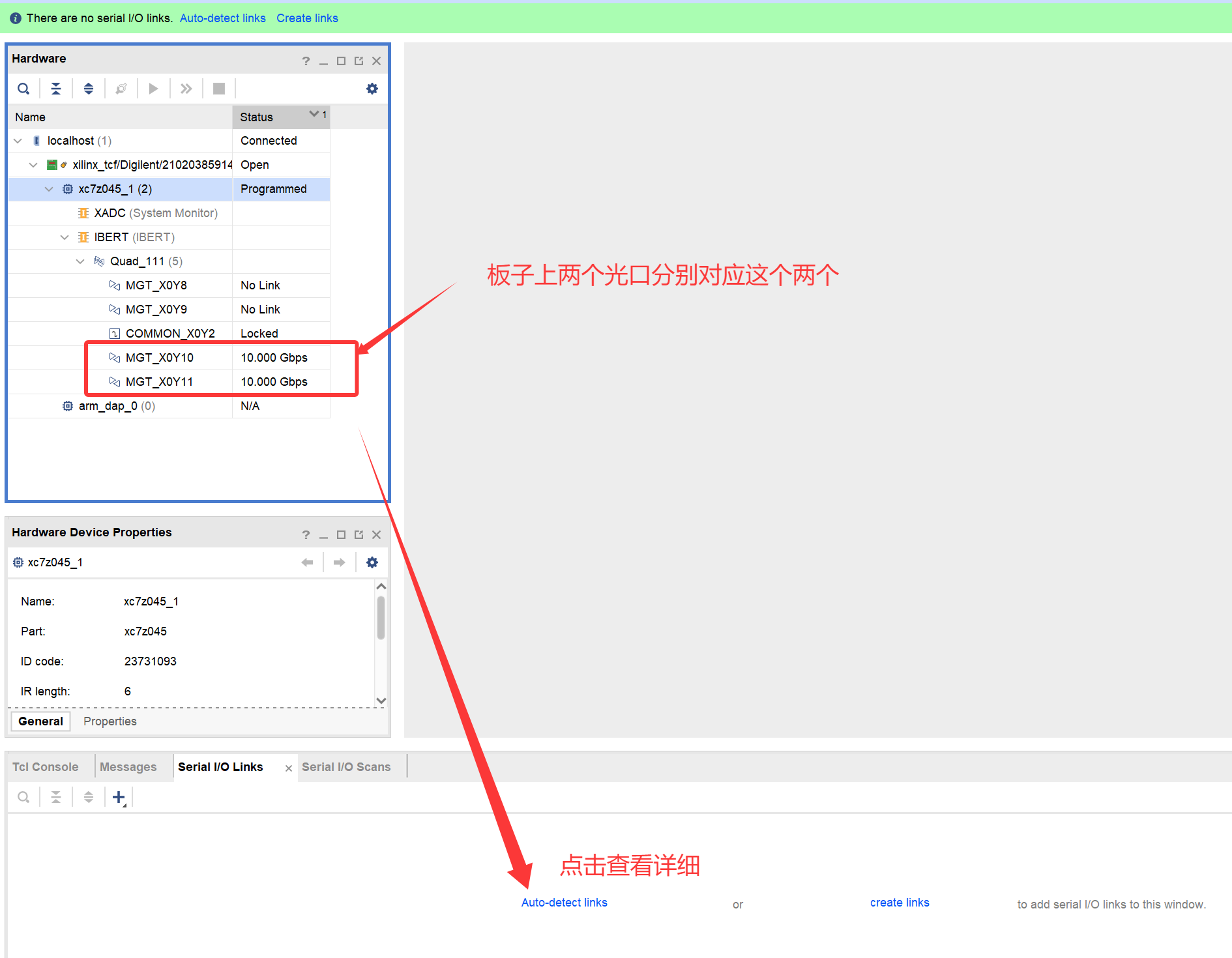

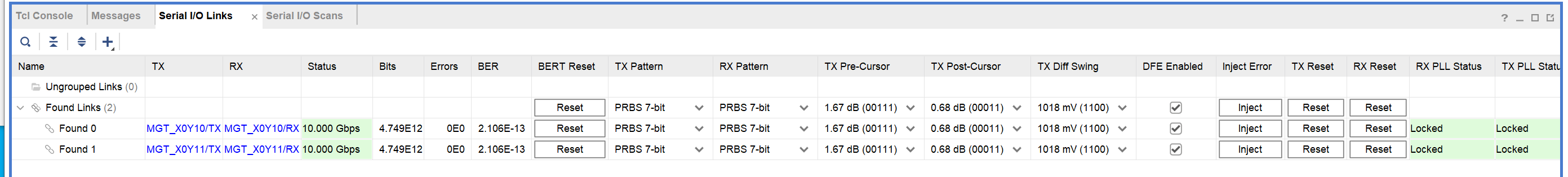

       打开vivado的硬件管理器，将生成的bit文件下载进去，可以看到有两个MGT口有回环10G测试信号，可以拔插光口模块查看，点击auto..可以查看两个通道的详细信息。

10G回环测试图

       详细信息如下图所示。

回环测试详细信息图

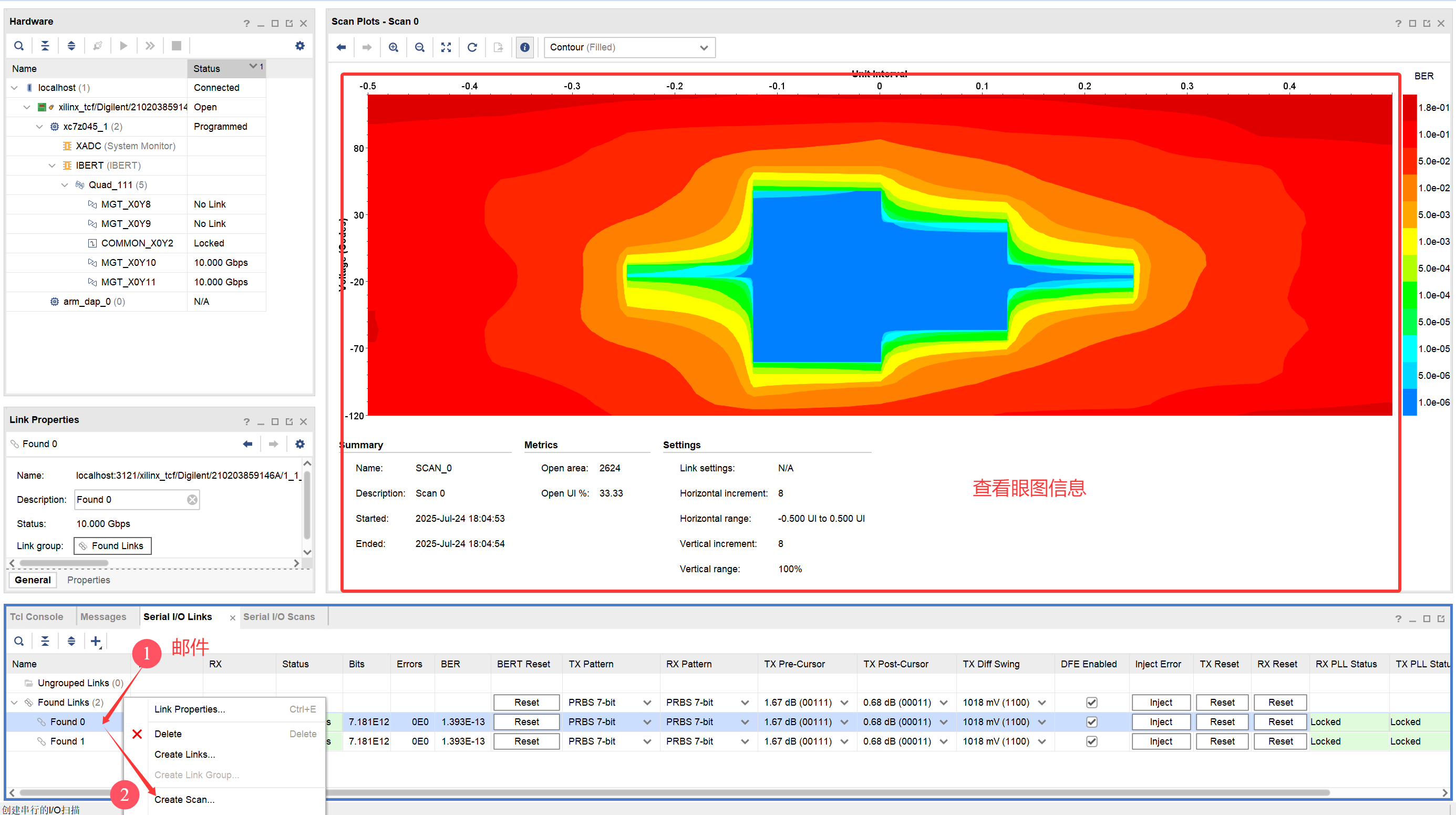

       右键某一通道-->creat...可查看眼图信息，由于我这里使用的是光纤有线传输，所以效果不是很好，传输路径增加，若使用专业的模块效果会好很多。我已经购买的模块但是还到，等收到货后更新一张使用模块测试的截图。

10G光口眼图

        新买的10G光口自环模块收到了

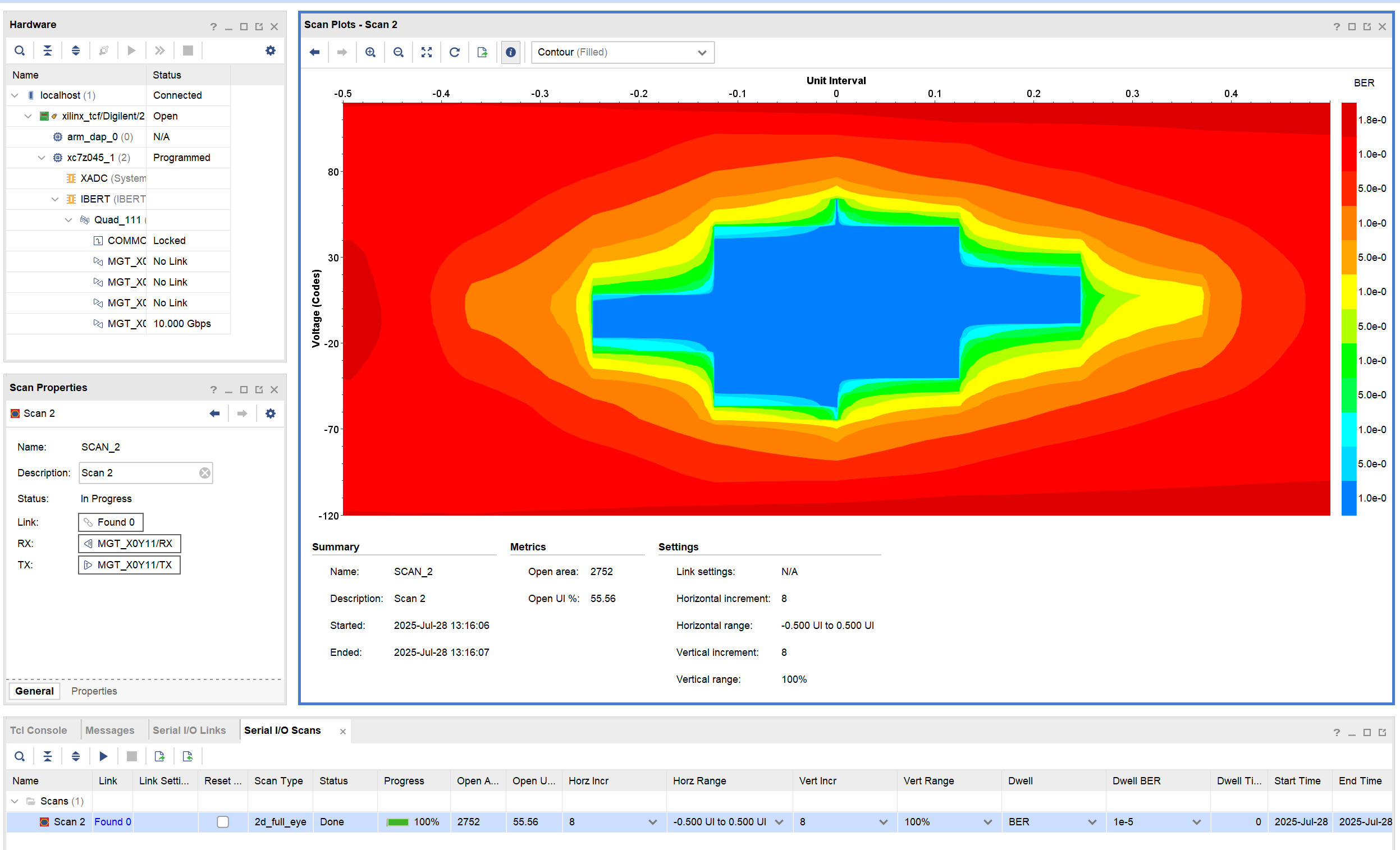

        插上去实际测试眼图效果好了些
