自制13.8V电台电源说明书

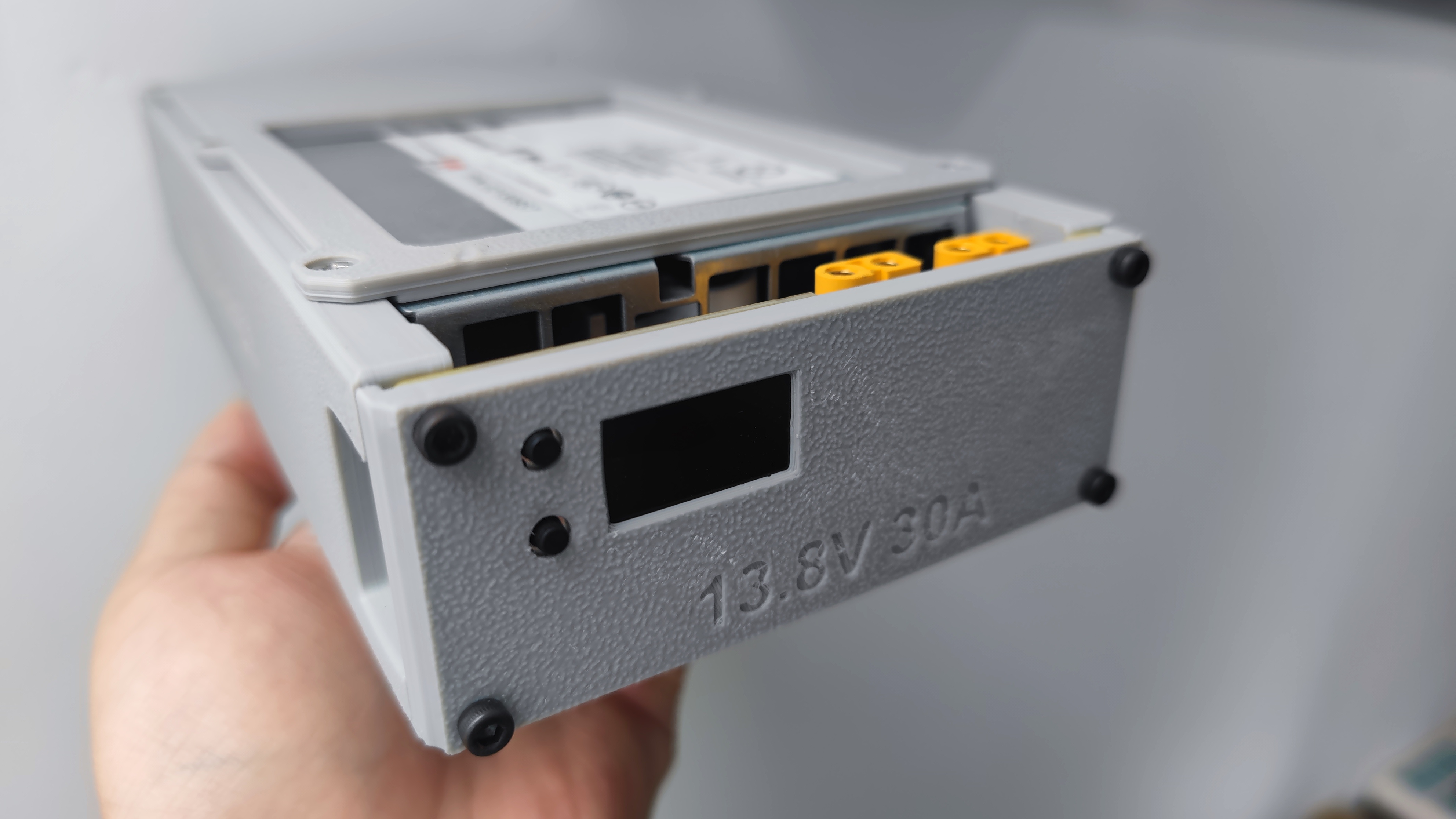

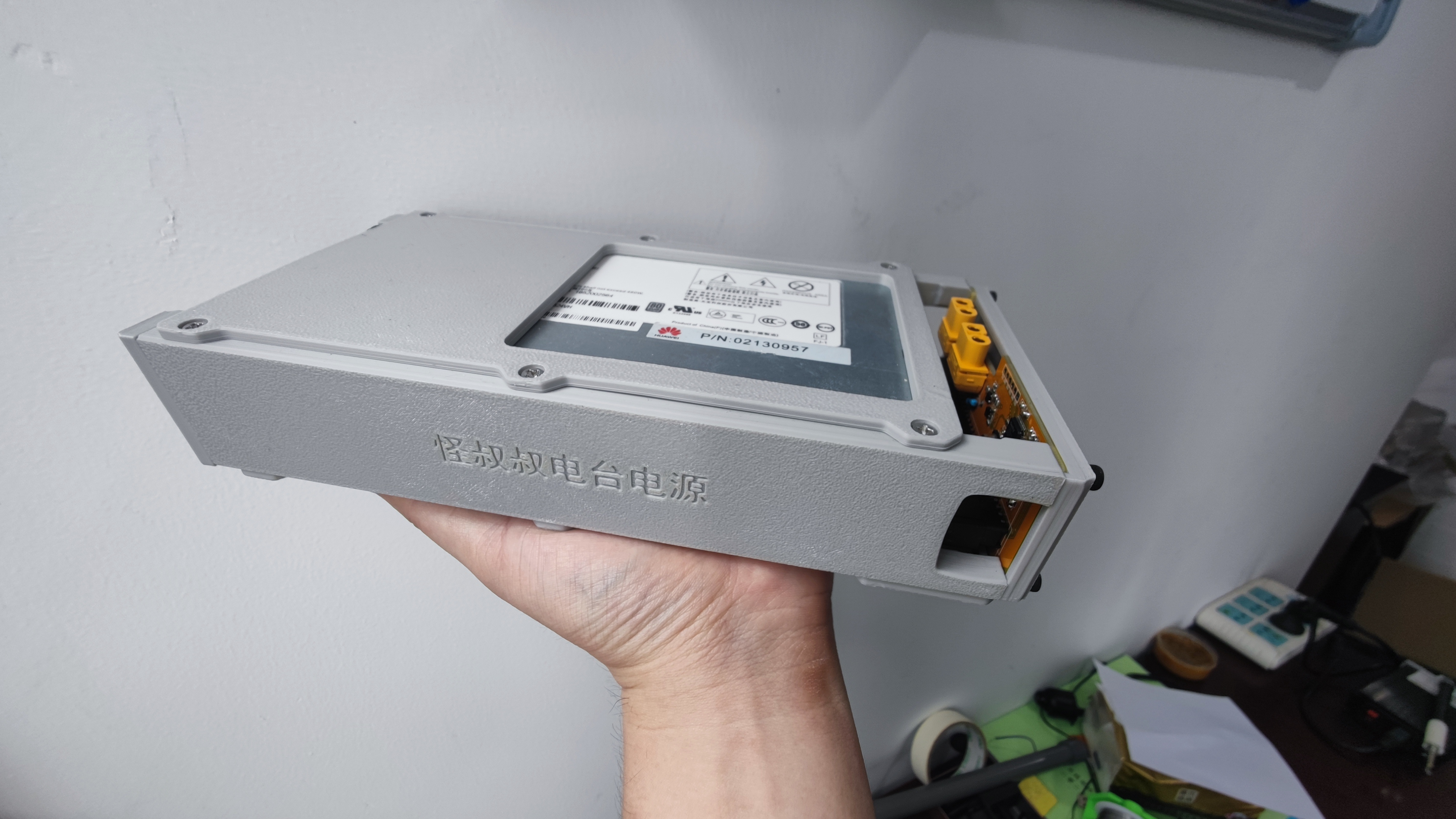

本电台电源（基地台电源）采用服务器CSPS电源更改输出电压，加装液晶屏监控板和3D打印外壳制成，适合为各种型号的车台、百瓦短波电台等设备供电。

电气参数：
输入电压 AC-220V
输出电压 DC-13.8V
输出电流 30A
输出功率 约400W

监控板参数：
核心主频 72MHz 　
显示器 0.96寸 TFT彩屏 分辨率：160x80
输出端子 XT60母座 2个
自身功耗 <2W 　
电压分辨率 约4.6mV LSB
电流分辨率 约12mA LSB
最大电压误差 ±50mV 校准后
最大电流误差 ±100mA 校准后

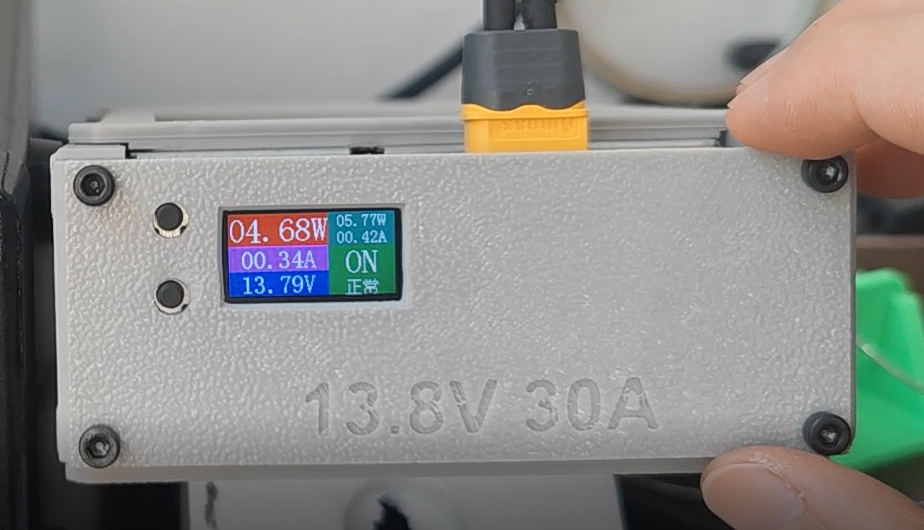

屏显说明：
1、左半部分显示内容为实时的功率（红底）、电流（紫底）、电压（蓝底）。
2、右半部分天蓝底显示内容为本次输出以来记录到的最大功率值和最大电流值。
3、右半部分绿底显示当前电源的输出状态：
绿底并且显示ON字样表示当前状态为输出状态，如果CSPS电源AC输入或者DC输出异常则显示故障字样，否则显示正常。
灰底并显示OFF字样表示当前状态为停止输出状态
按键说明：
屏幕左侧有上下两键，分别具有短按和长按功能。
1、 上键短按：关机状态下短按开机；开机状态下短按循环调节屏幕亮度（1-10档）并记忆。
2、 上键长按：开机状态下长按3秒以上关机。
3、 下键短按：开机状态下短按切换输出状态（切换对外输出13.8V的有无）
4、下键长按：开机状态下长按3秒以上切换显示的格式并记忆，突出显示电流或者突出显示功率，出厂默认突出显示功率。

!!!警告：
连接电台之前请确认电源输出端子正负极与电台输入端口极性是否对应，电台是否支持13.8V输入（多数电台标称输入电压为13.8V）!!!
为保护电源和电台，电源和电台之间的线缆请使用带合适保险丝的连接线，并确保连接端子焊接牢固。

温馨提示：
★射频输出的功率和电台消耗的电源功率不是一回事，本电源不适宜为超过200W射频功率的电台供电。
