前面我们大概了解了黄山派如何对一些板载硬件进行初始化，感谢@同学，好好学习 大佬的提醒，在lvgl学习中还有一些可视化开发工具，我们接下来将使用Gui Guider对黄山派进行开发。

一，Gui Guider下载与初识：

GUI Guider是恩智浦（NXP）推出的一款基于开源LVGL图形库的嵌入式人机交互（HMI）开发工具，支持拖拽式可视化设计，可快速开发高性能GUI界面

下载链接在此处【免费】GUI-Guiderlvglv1.91下载资源-CSDN下载

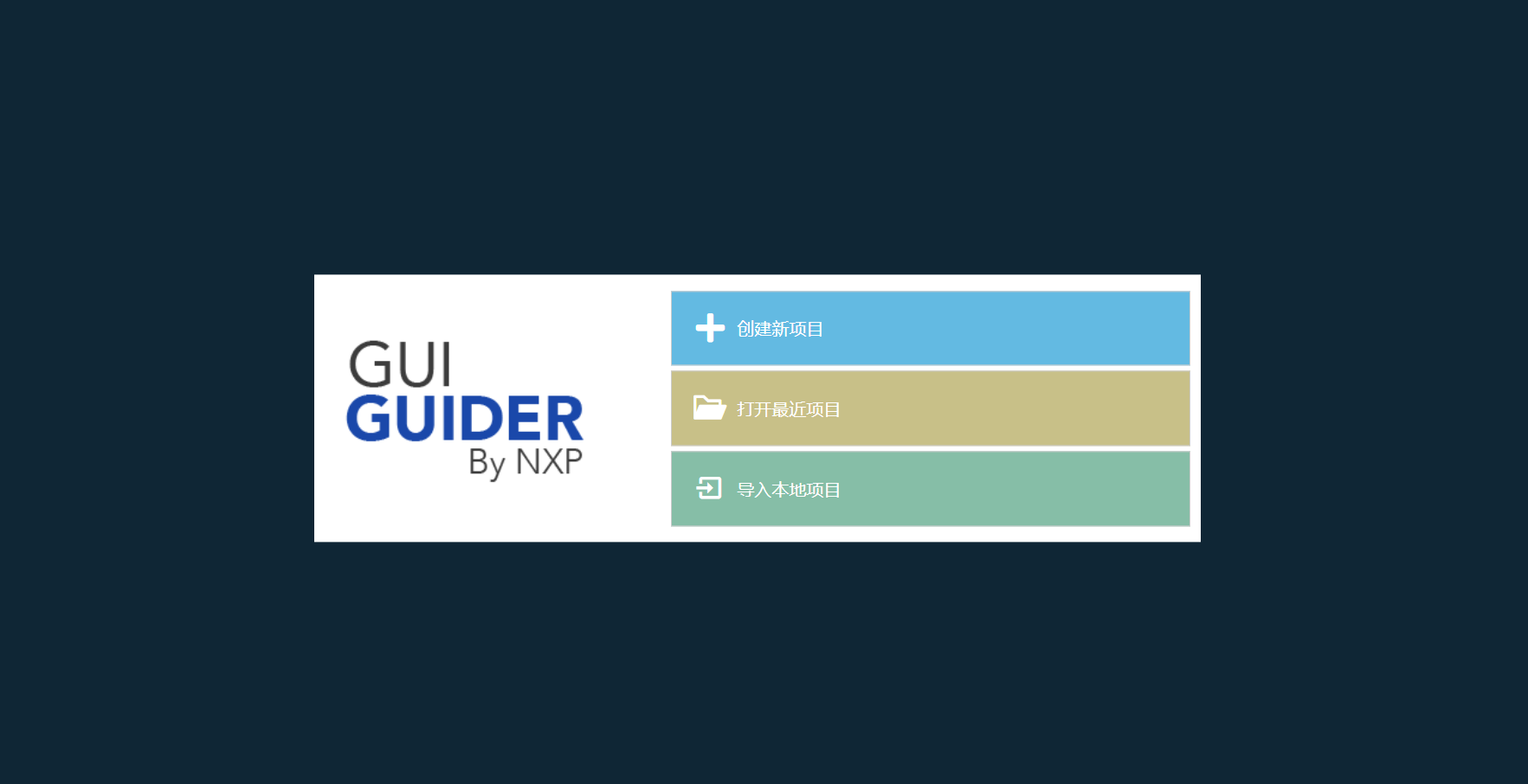

这边还需要注册一个账号进行登录才可以，我们登陆后打开界面如下图所示

点击创建新项目，如下图所示（如果界面是英文，先照着进去工程后，才可以修改成中文）

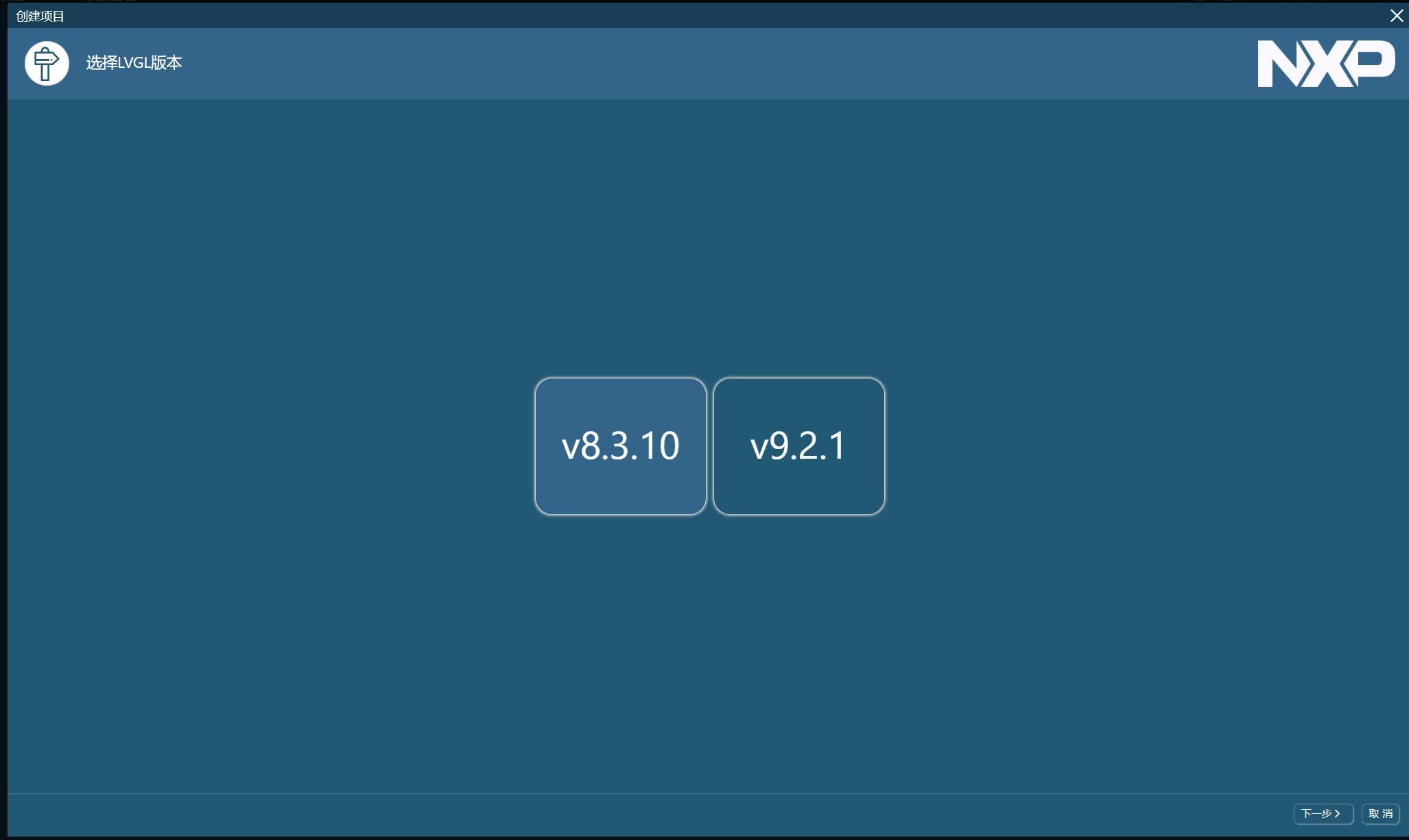

我们选择和黄山派同样的lvgl版本v8.3.10，点击下一步

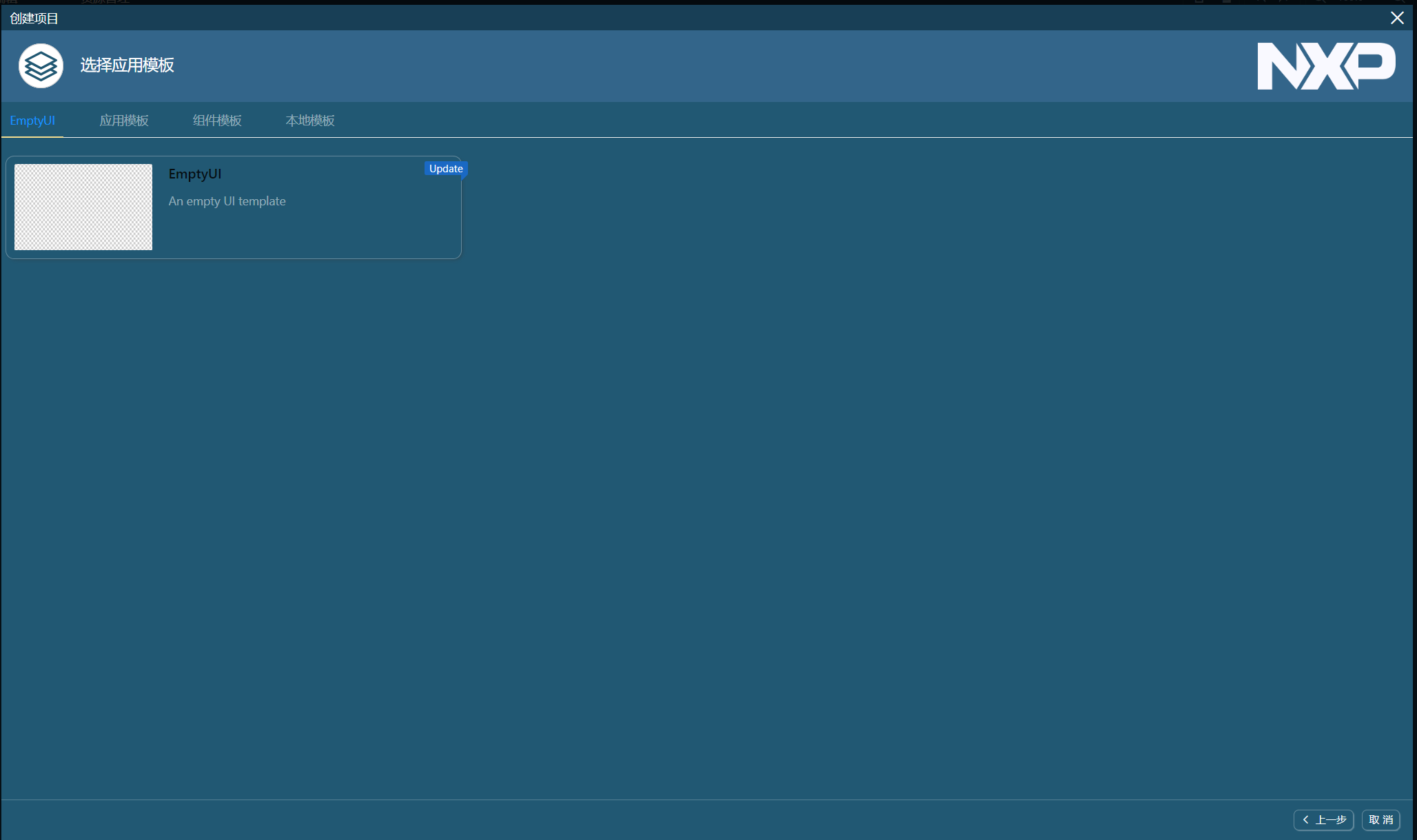

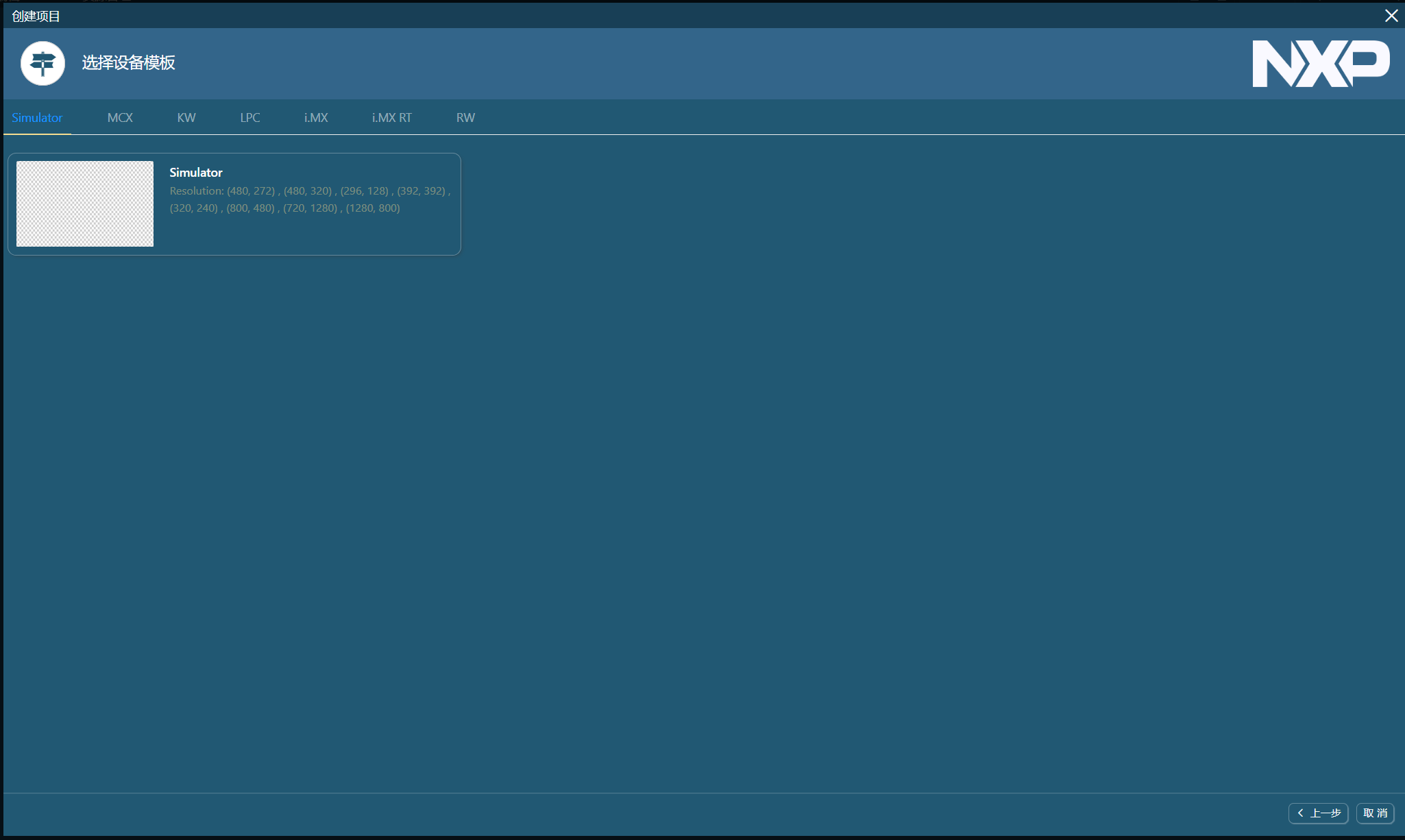

直接点击下一步

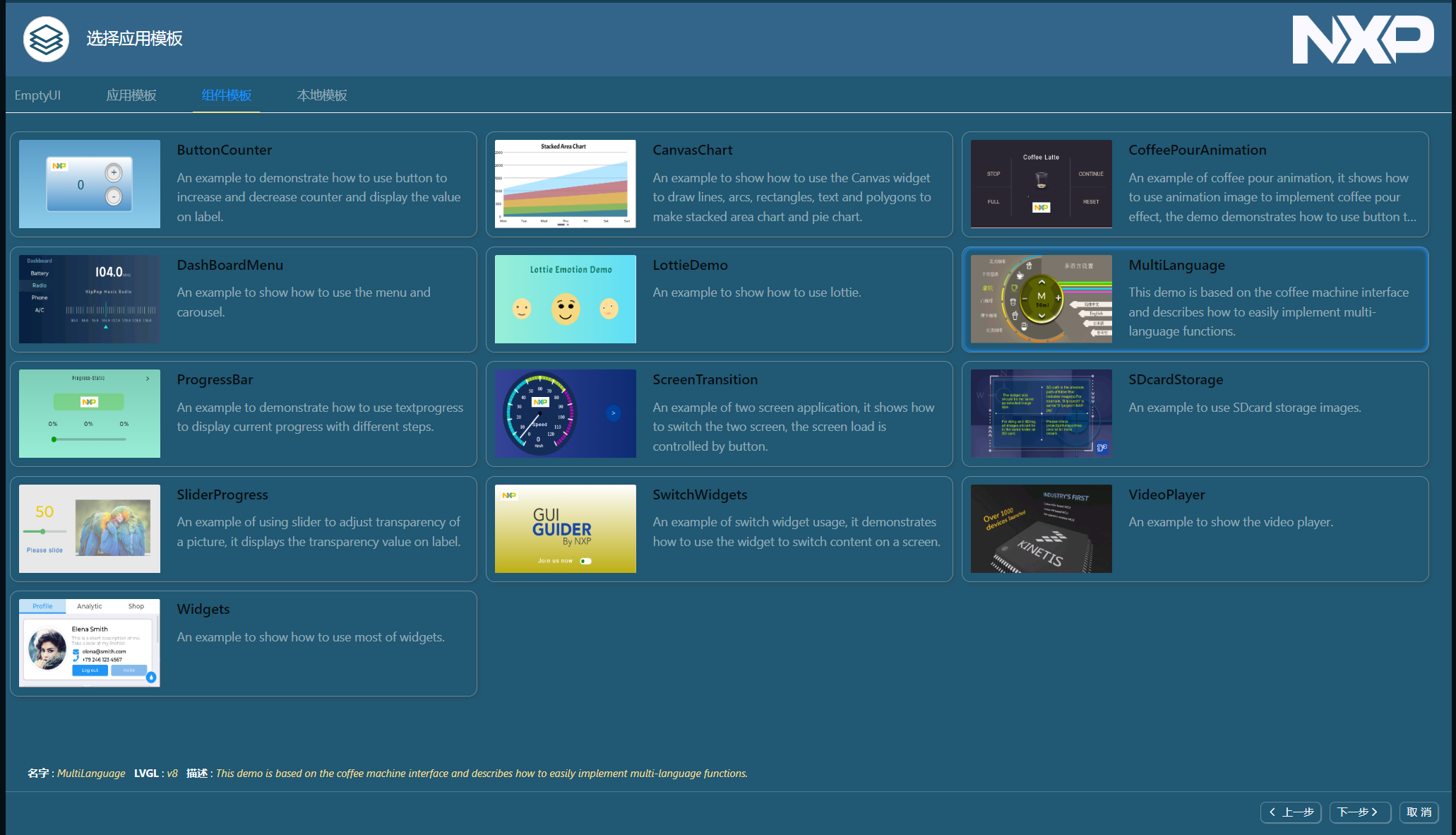

这个空白界面大家可以自行去了解 （因为博主也不咋会），我们先下载一个demo进去 ，选择组件模板后，选择右边的MultiLanguage

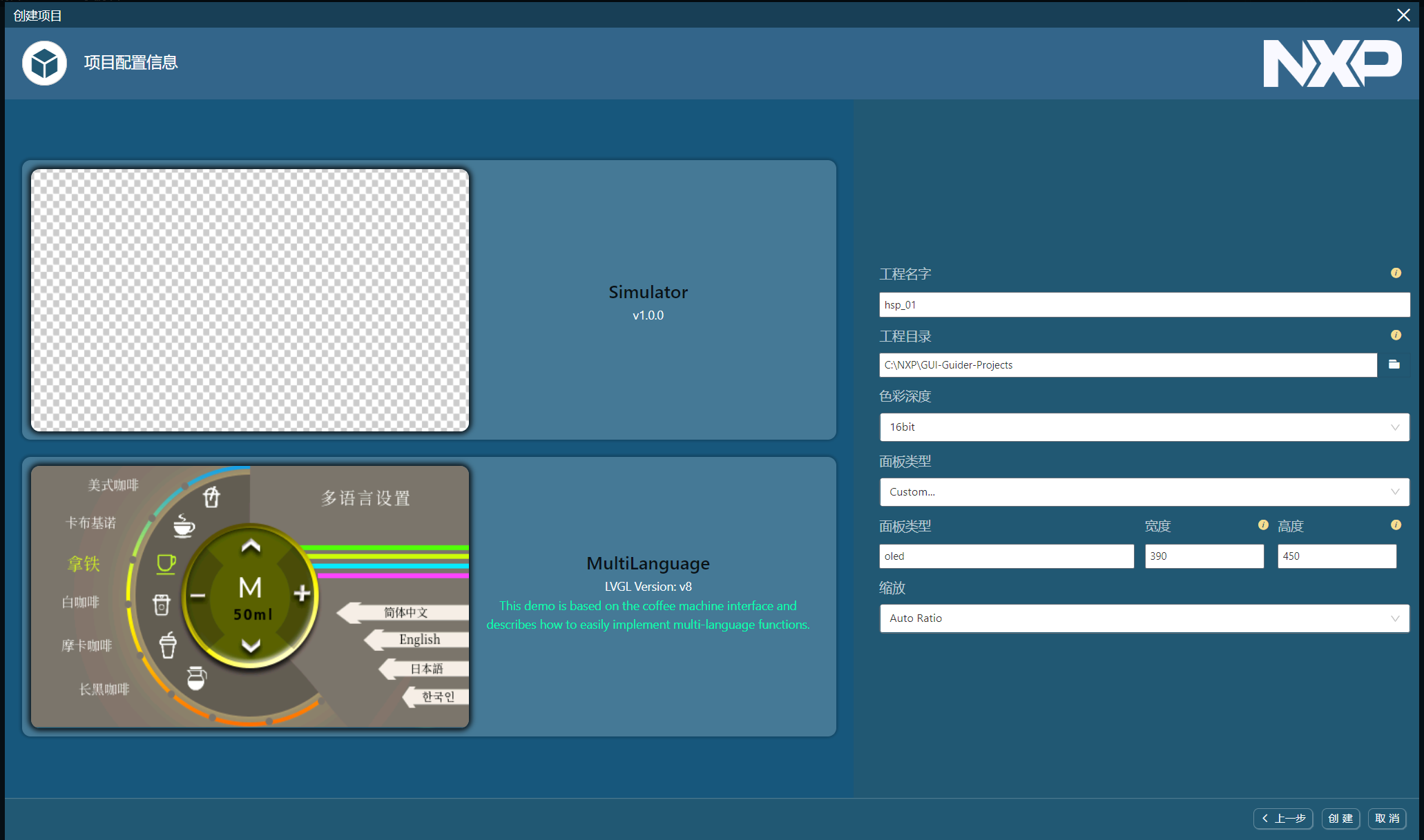

这里我们按照下图进行填写，然后点击创建

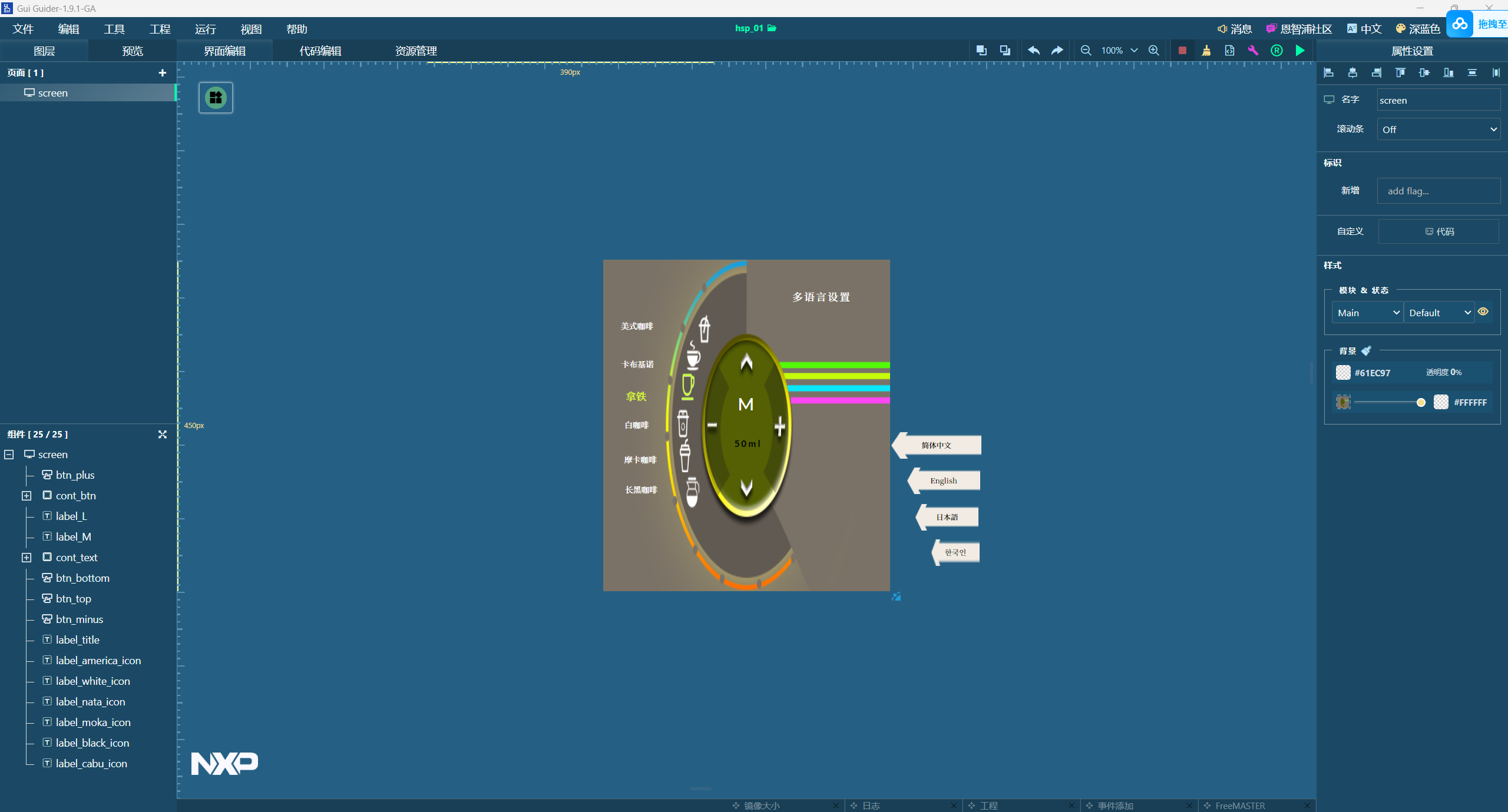

进入后，如下图所示

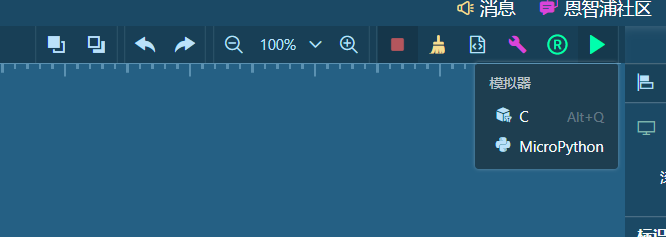

Alt+q或者点击右上角进行仿真，选择C语言，这里要稍等一下

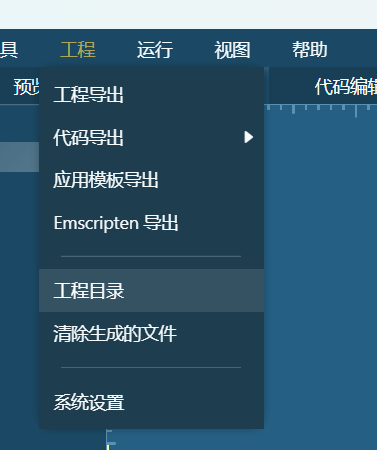

仿真完成后，我们右上角点击工程，然后选择工程目录打开

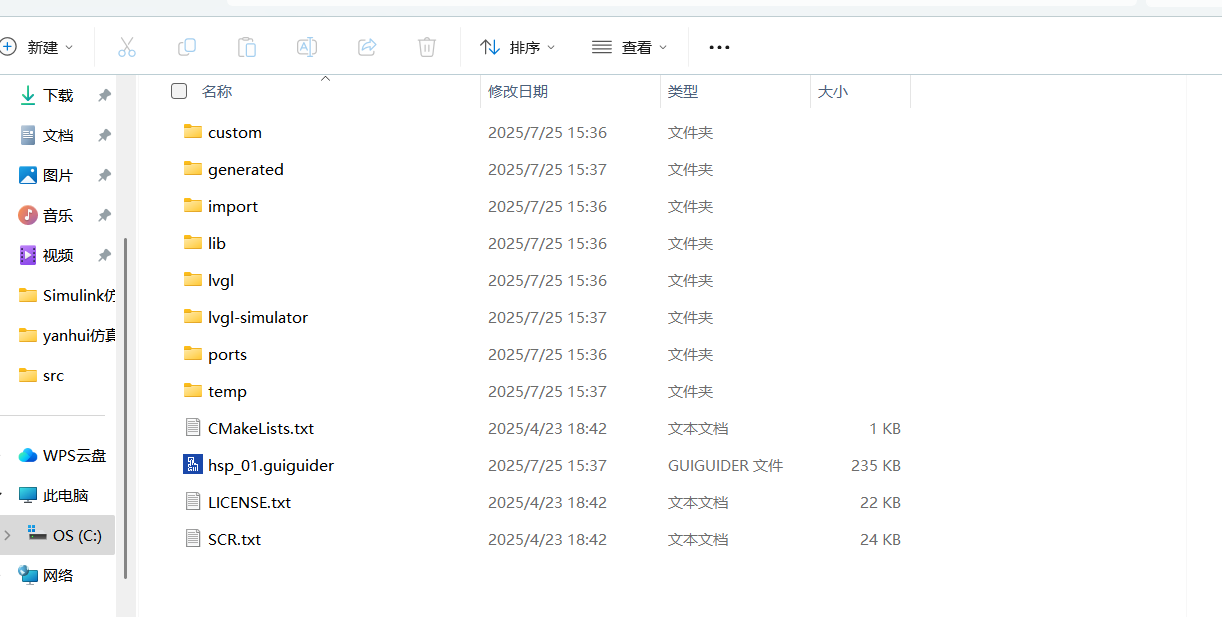

这里，我们就看到了这个仿真工程的全貌

二，移植到黄山派上！

在我们生成的仿真代码里，我们主要用到的是custom和generated两个文件夹

我们将他们复制到前面在黄山派中，生成的lv_user文件夹里，具体可以看黄山派lvgl8学习笔记（2）导入头文件和新建一个按钮控件-CSDN博客

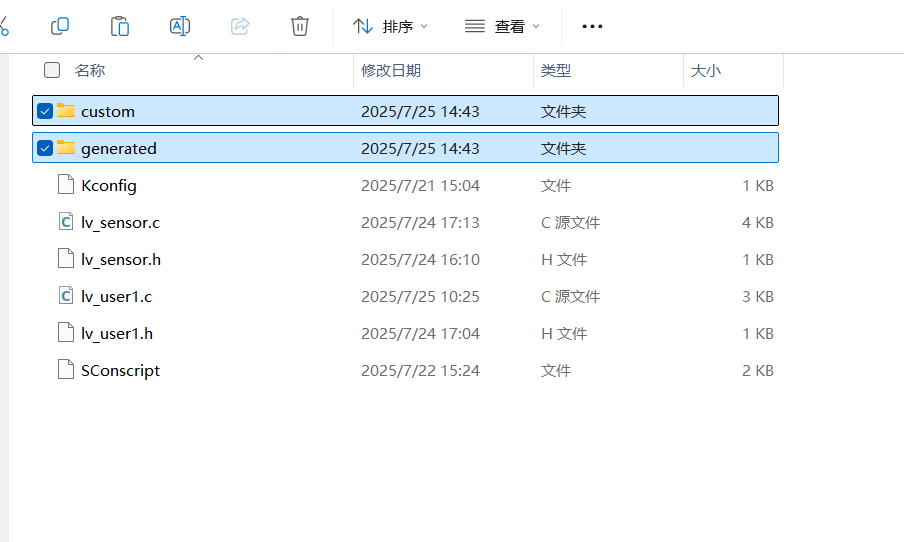

粘贴后，lv_user文件夹如下图所示（忽略Kconfig文件，那个是我自己生成测试的）

 然后我们打开main函数，将下列头文件添加进去

#include "gui_guider.h"
#include "events_init.h"

lv_ui  guider_ui;

在main函数里，将my_demo_white注释掉，并替换成

    setup_ui(&guider_ui);
    events_init(&guider_ui);

    //my_demo_white();  将这个函数注释掉

这里放上整个main的代码

// this file is main.c

#include "rtthread.h"
#include "bf0_hal.h"
#include "drv_io.h"
#include "littlevgl2rtt.h"
#include "lv_ex_data.h"
#include "lv_demos.h"

#include "lv_user1.h"
#include "lv_sensor.h"

#include "gui_guider.h"
#include "events_init.h"

lv_ui  guider_ui;

int main(void)
{

    rt_err_t ret = RT_EOK;
    rt_uint32_t ms;

    /*rt_kprintf("Hello world!\n");

    board_io_init();

    struct rt_sensor_config cfg;
    sensors_init(&cfg);

    rt_device_t ltr303_dev, mmc56x3_dev, lsm6d_dev, lsm6d_gyro_dev, lsm6d_step_dev;
    open_and_config_devices(&ltr303_dev, &mmc56x3_dev, &lsm6d_dev, &lsm6d_gyro_dev, &lsm6d_step_dev);*/

    /* init littlevGL */
    ret = littlevgl2rtt_init("lcd");
    if (ret != RT_EOK)
    {
        return ret;
    }
    lv_ex_data_pool_init();

    //lv_demo_main();

    setup_ui(&guider_ui);
    events_init(&guider_ui);

    //my_demo_white();  将这个函数注释掉

    while (1)
    {
        ms = lv_task_handler();
        rt_thread_mdelay(ms);
    }
    return RT_EOK;
}

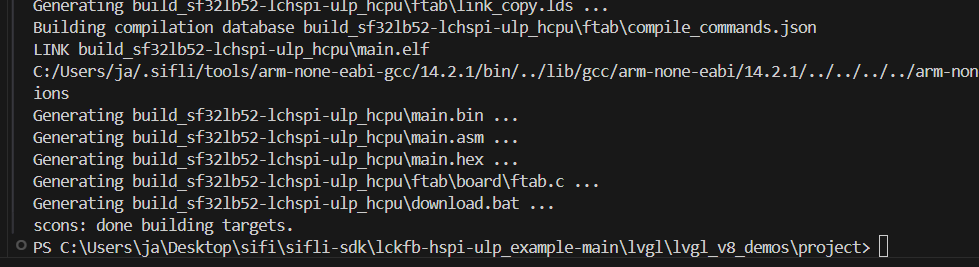

 然后进行编译

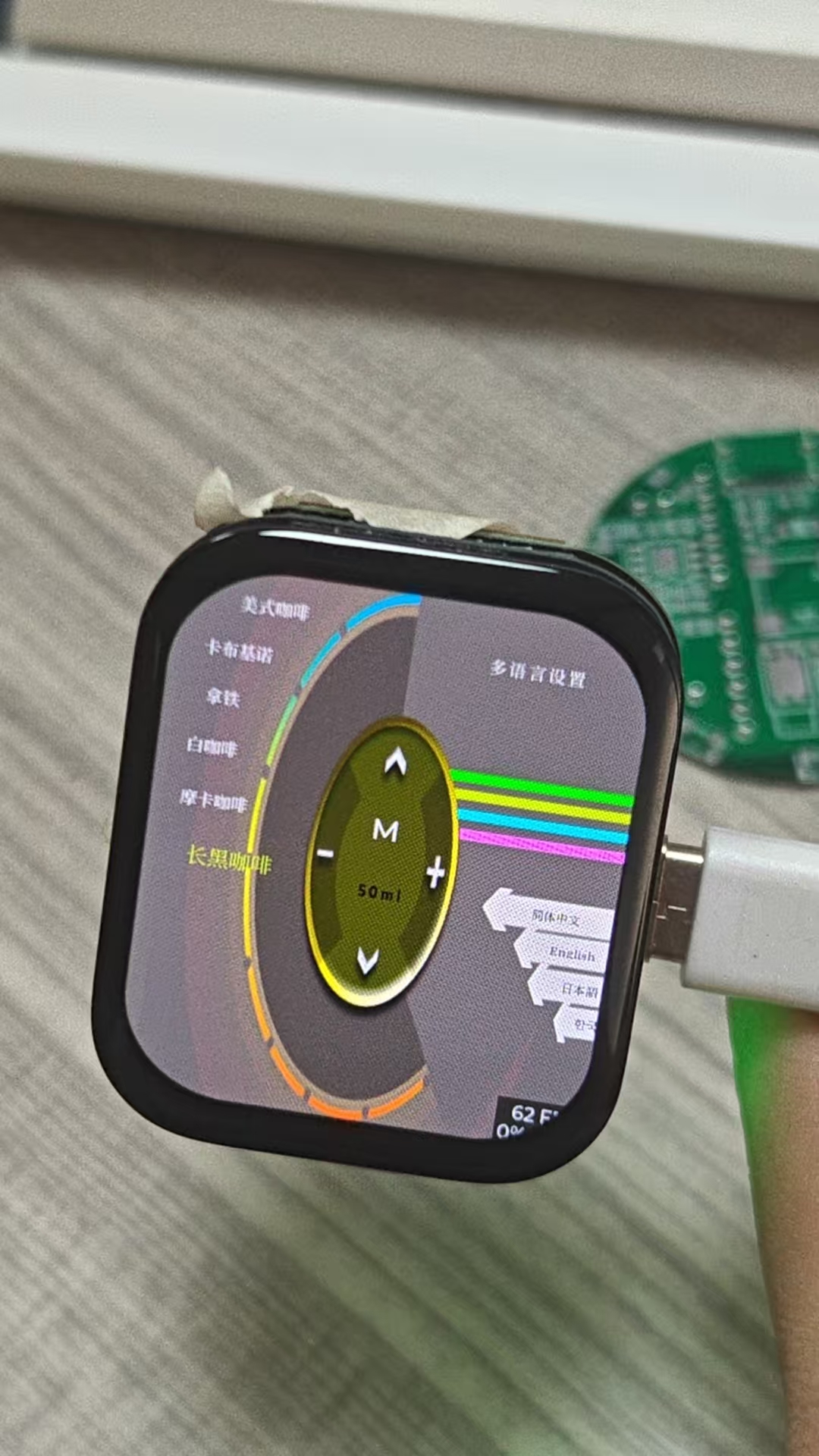

编译通过，然后下载进板子即可
