在蓝牙4G电路板设计中,密集走线导致铺铜出现尖刺问题。通过调整铺铜参数效果不佳后,改用polygon cutout方法,在狭窄区域添加隔离区,成功消除了尖刺。处理后的铺铜效果明显改善,仅在微小区域(mil级别)存在轻微瑕疵。该方法有效解决了高密度PCB设计中的铺铜质量问题。

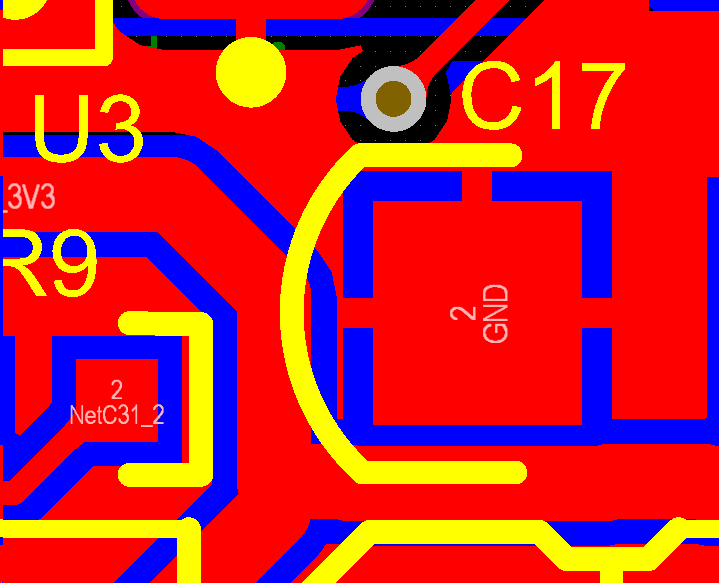

最近在设计一款蓝牙带4G的板子,发现有些地方铺铜总是出现尖刺,因为板件走线非常密,又不能完全通过铺铜的参数去避免。 现象如下图:

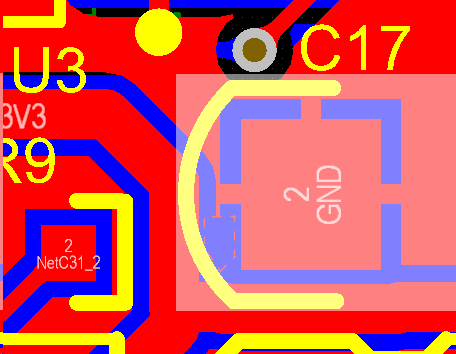

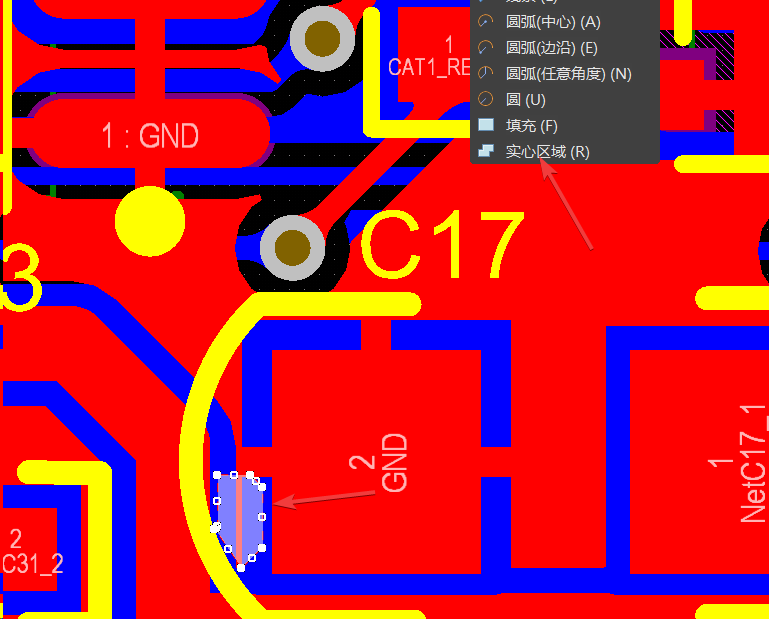

试了几次调整铺铜参数后,改用了polygon cutout. 很快解决问题,只要在口径小的地方加一个就成 以下是处理后的 余下的是mil,也就算了
