【注意】这是一篇学习的笔记，可能有错误的地方，仅供参考。

型号：SY8120A

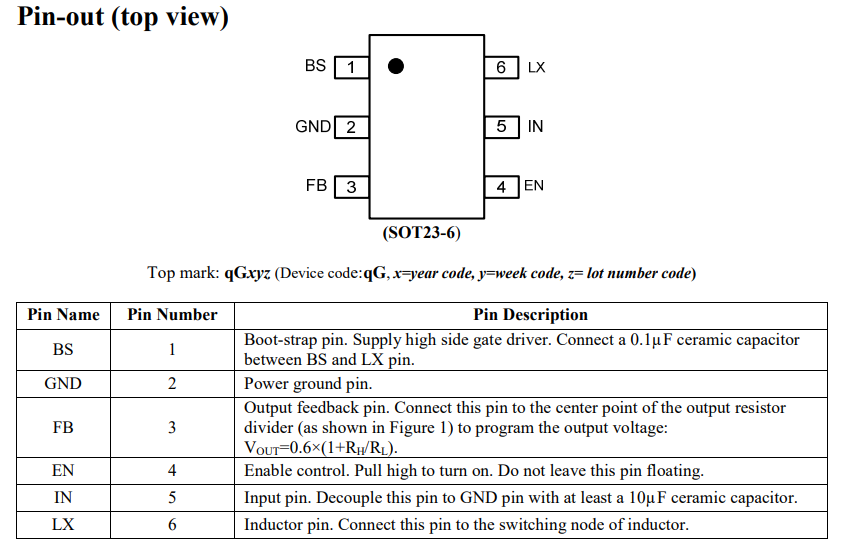

封装：SOT23-6

输入电压：4.2V——18V

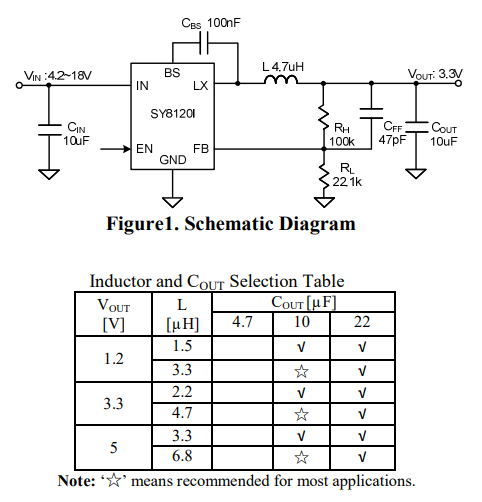

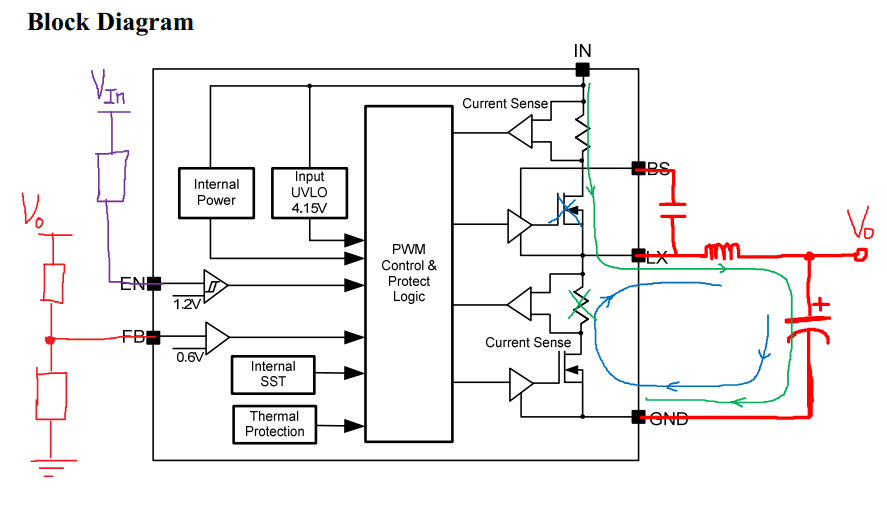

参考电路：

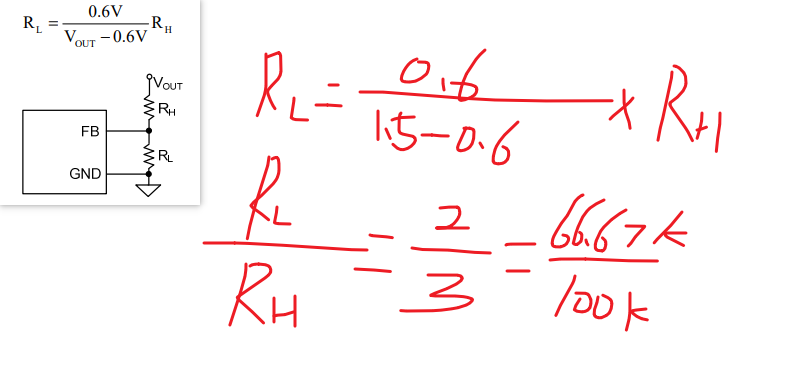

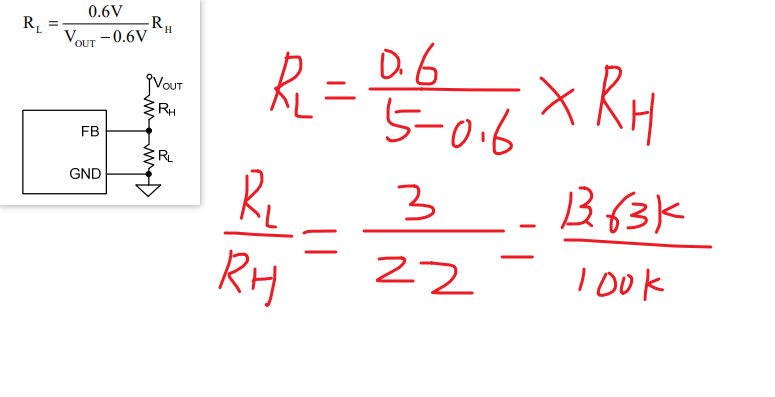

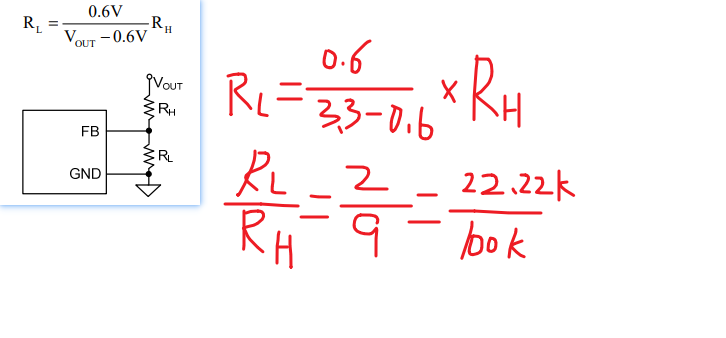

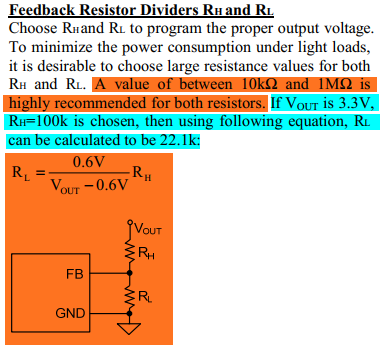

电阻阻值建议在10K~1MΩ之间，如果输出是3.3V的话，RH=100K，RL22.1K。

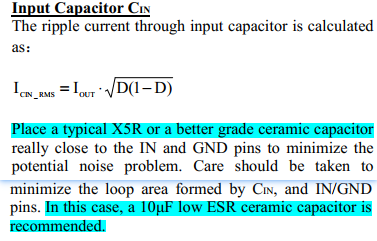

输入电容选择温度系数为X5R的陶瓷电容，并且接地的环路要小。可以选用一个10uF且ESR比价低的陶瓷电容。

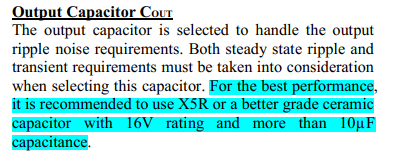

输出电容同样选择温度系数为X5R的陶瓷电容，耐压值16V，容值大于10uF。

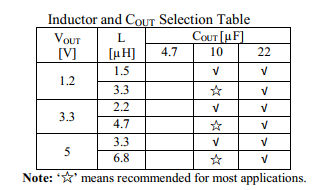

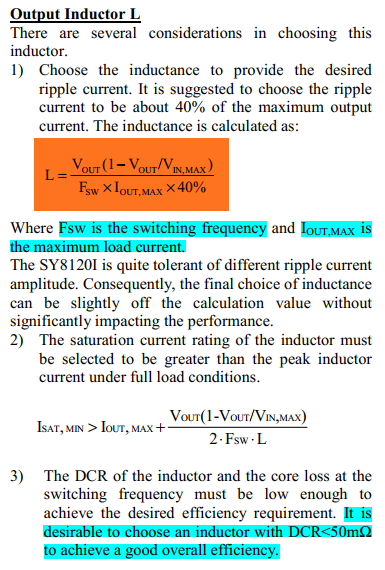

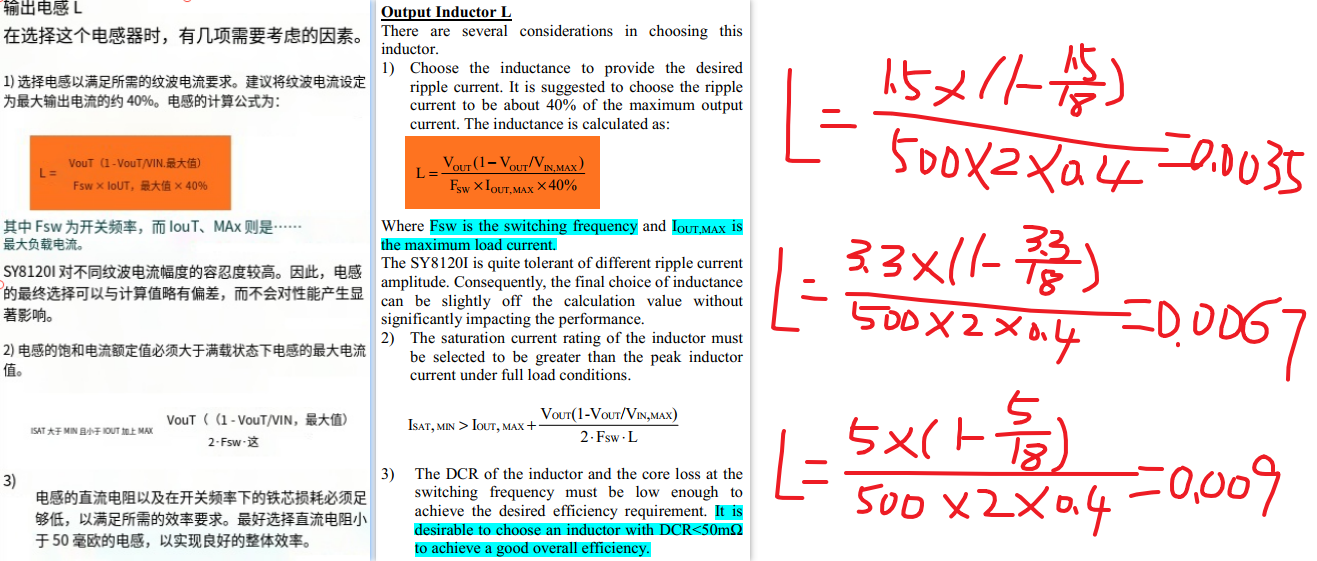

电感值的选择，在规格书的前面有推荐值。电感的DCR需要小于50mΩ。

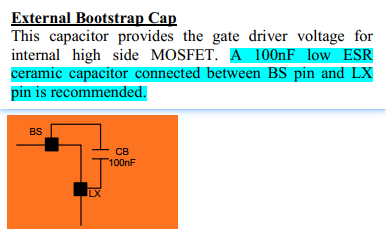

自举电容选择100nF，并且ESR要低一点的陶瓷电容。

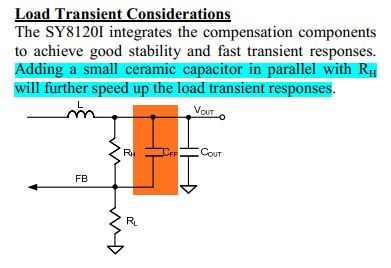

在Rh的旁边并联一个小陶瓷电容，可以加快负载的瞬态响应速度。具体容值没有写，但是推荐的电路中，输出是3.3V时，用了47pF的电容。

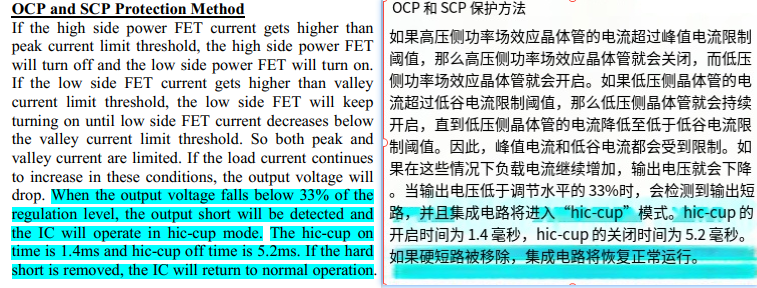

这是一个保护的机制，当输出短路时，会进入打嗝模式，如果保护时间过去，短路被移除，那么电路将恢复正常。

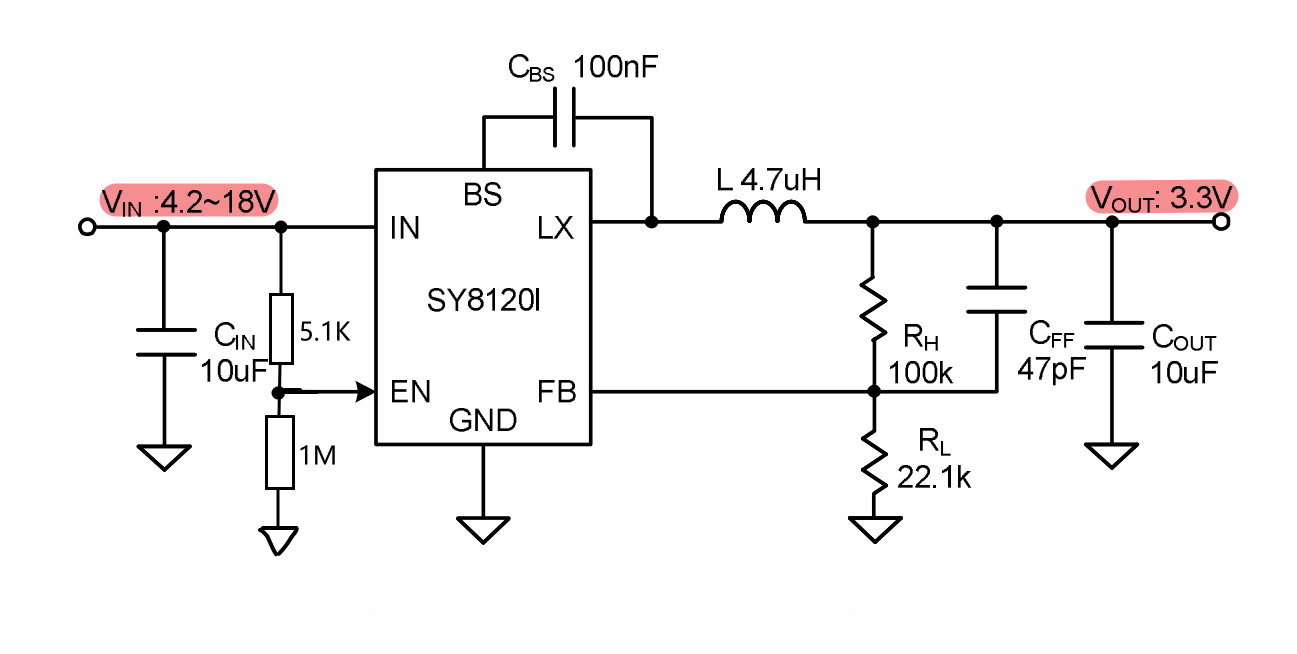

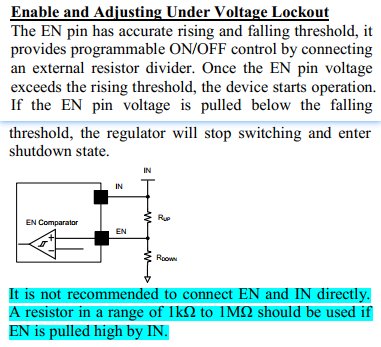

EN引脚建议不要直接接Vin，而是通过一个1K~1M的电阻上拉到Vin。

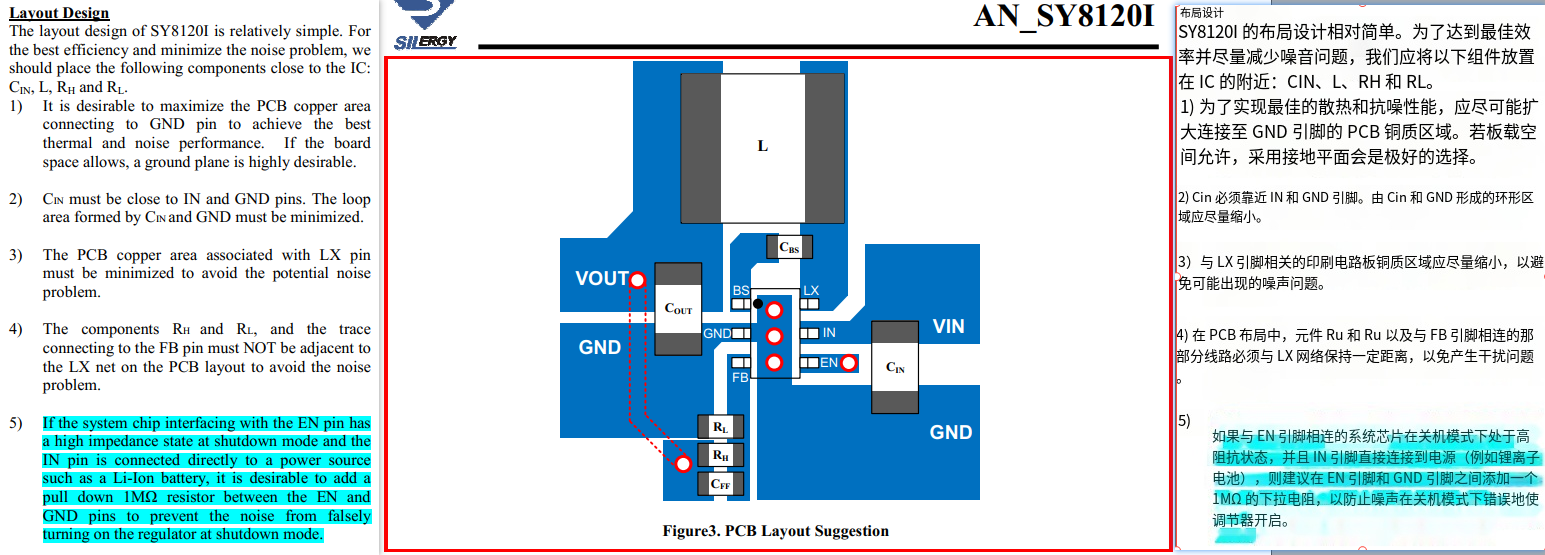

最后是PCB布局建议。
