在网上找了不少教程，总结出来这个文章，此处做个笔记分享给使用这个开发板的弟兄。虽然此开发板已停产，但可以举一反三。

使用了MPU后，ETH的配置变的更复杂了一些。此文章只记录PING通的步骤，原理我目前也没搞懂。

一、新建一个基于芯片的RTTHREAD项目

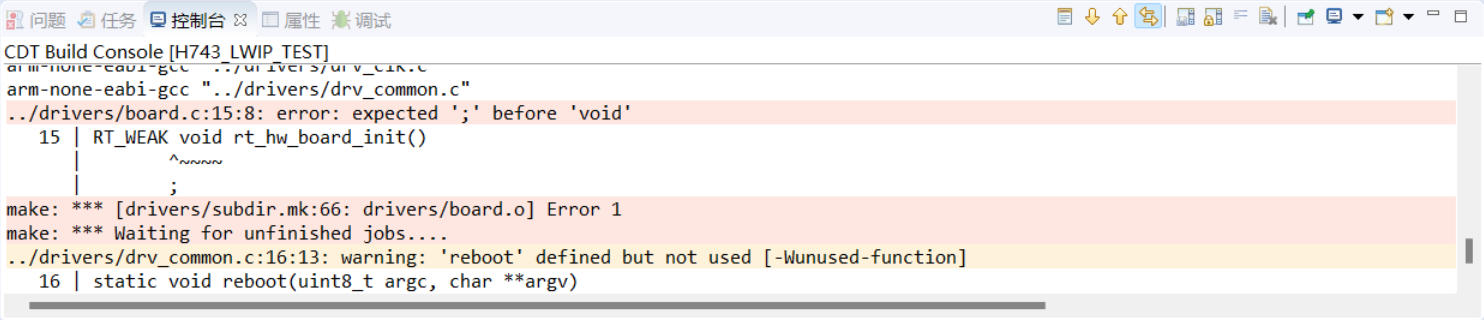

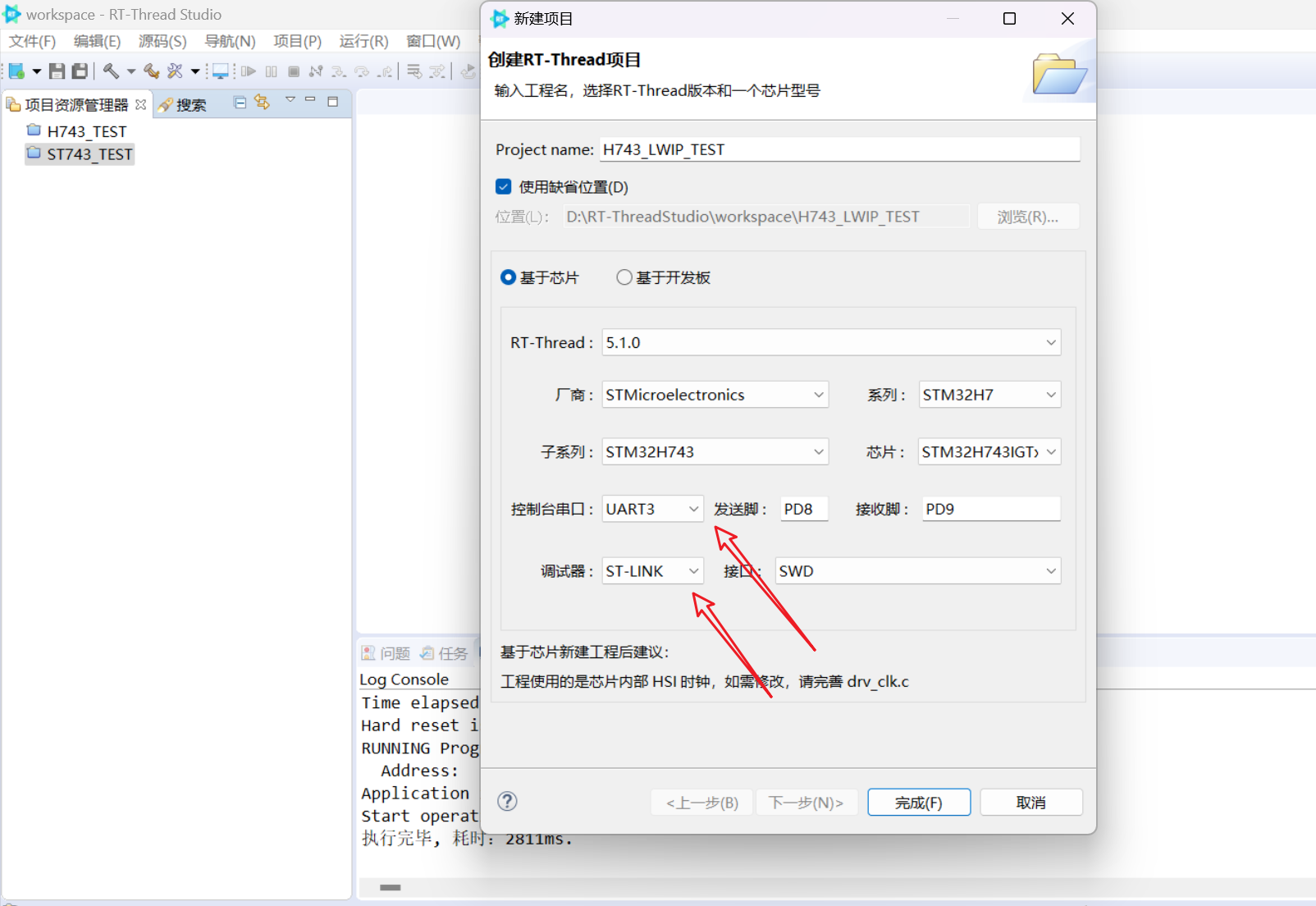

此处我没有使用开发板工程，基于芯片建项目，开发板的串口是串口3，调试器是ST-LINK,完成后编译测试一下，会有一个错误，如下图

找到错误处

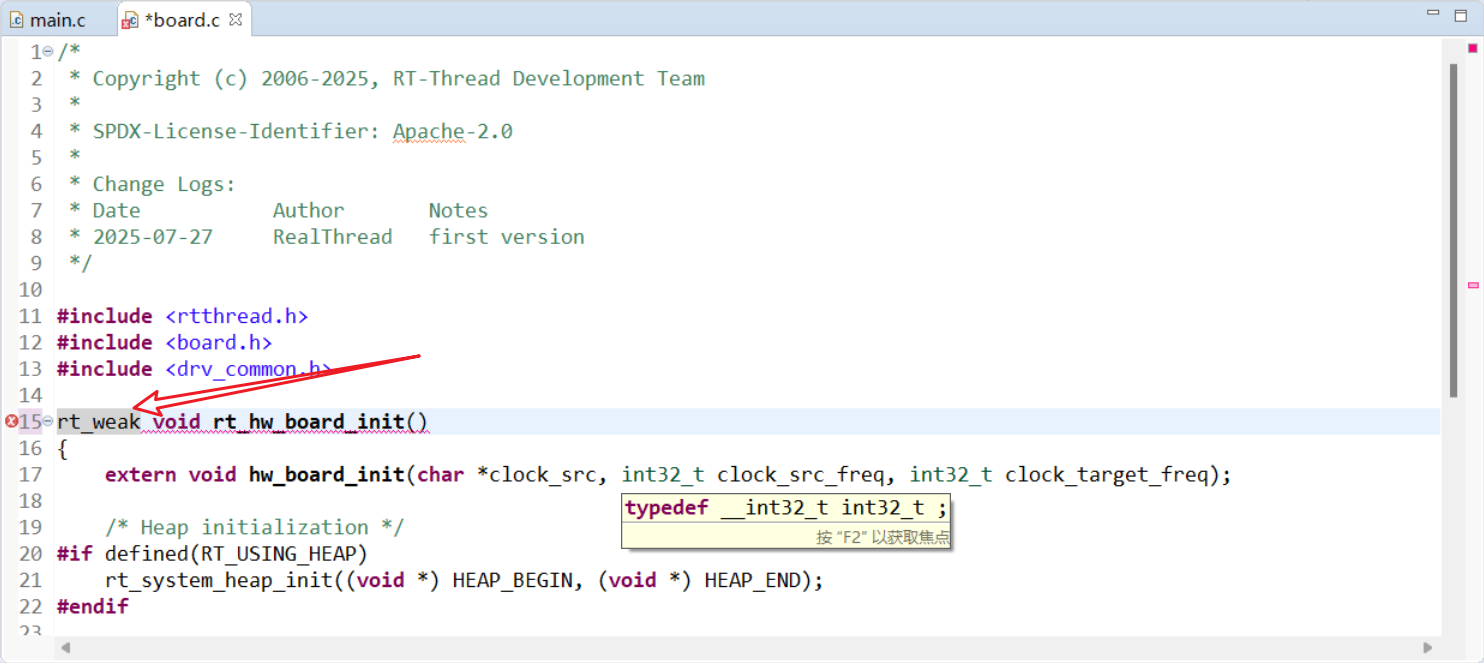

把RT_WEAK改成rt_weak即可

第二步、配置时钟

从项目中打开CubeMX,

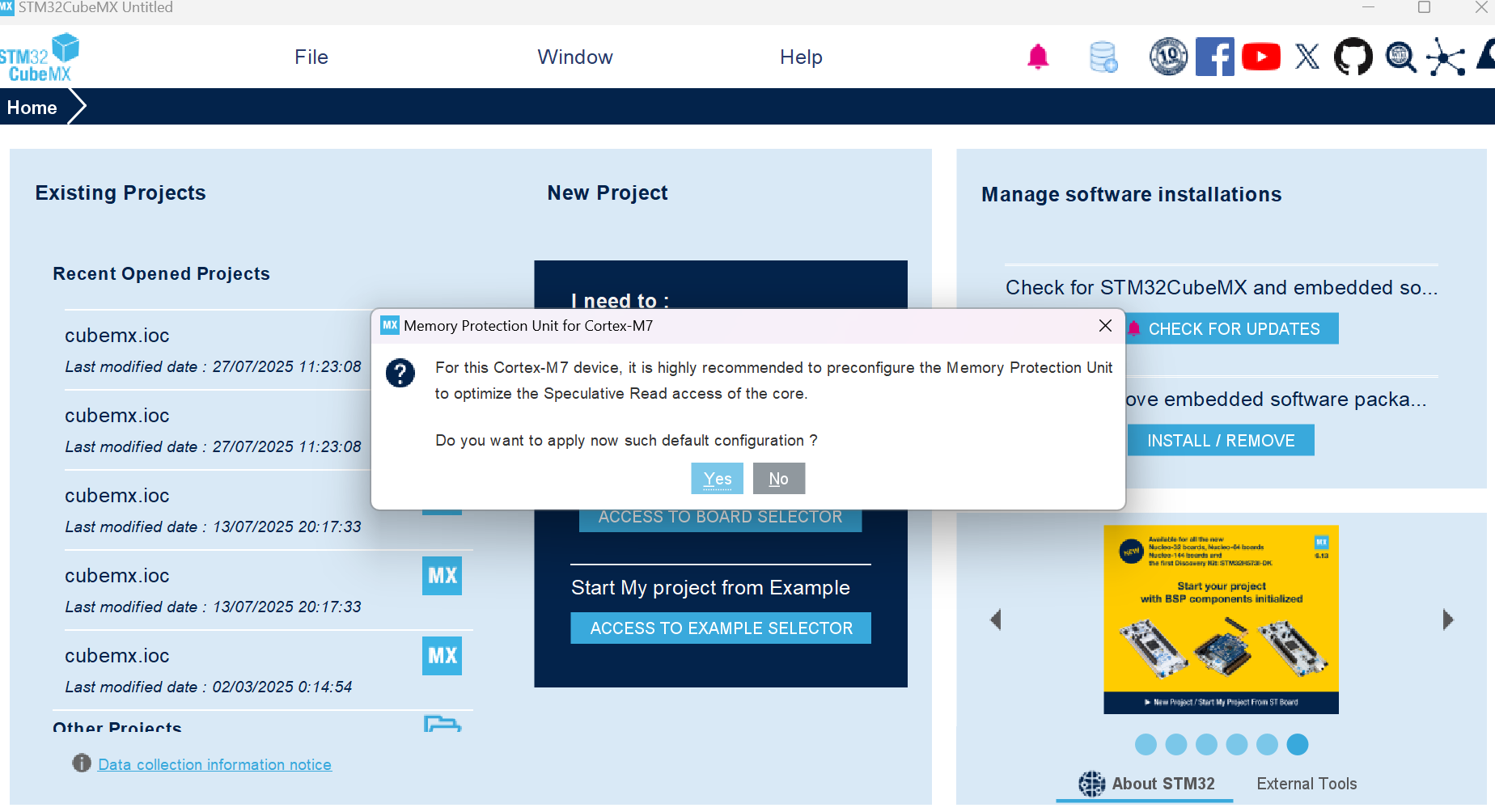

这个弹窗选是选否均可

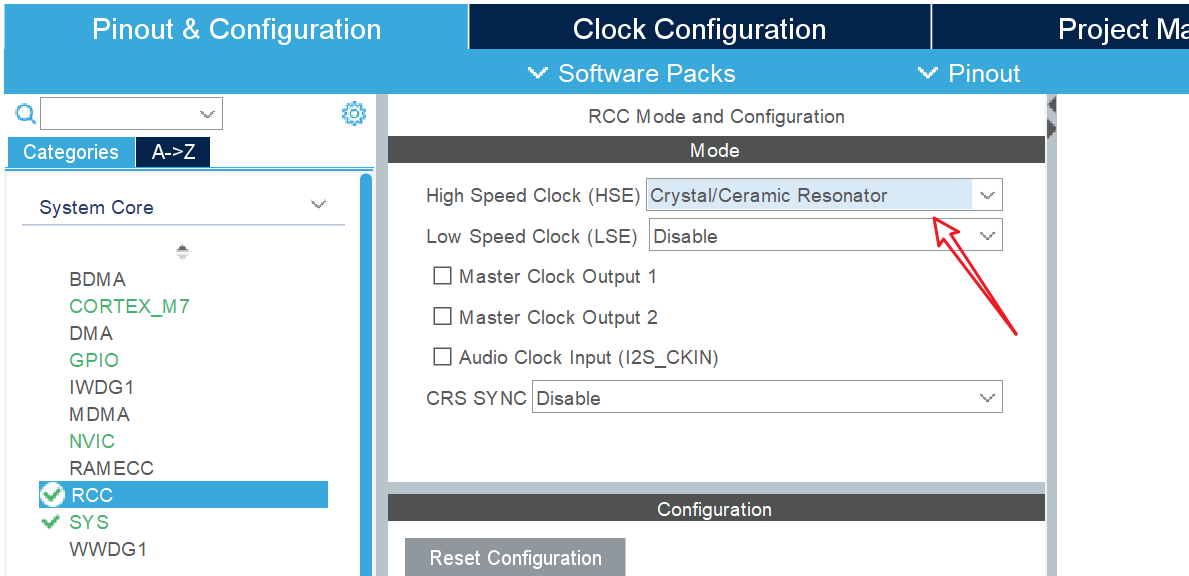

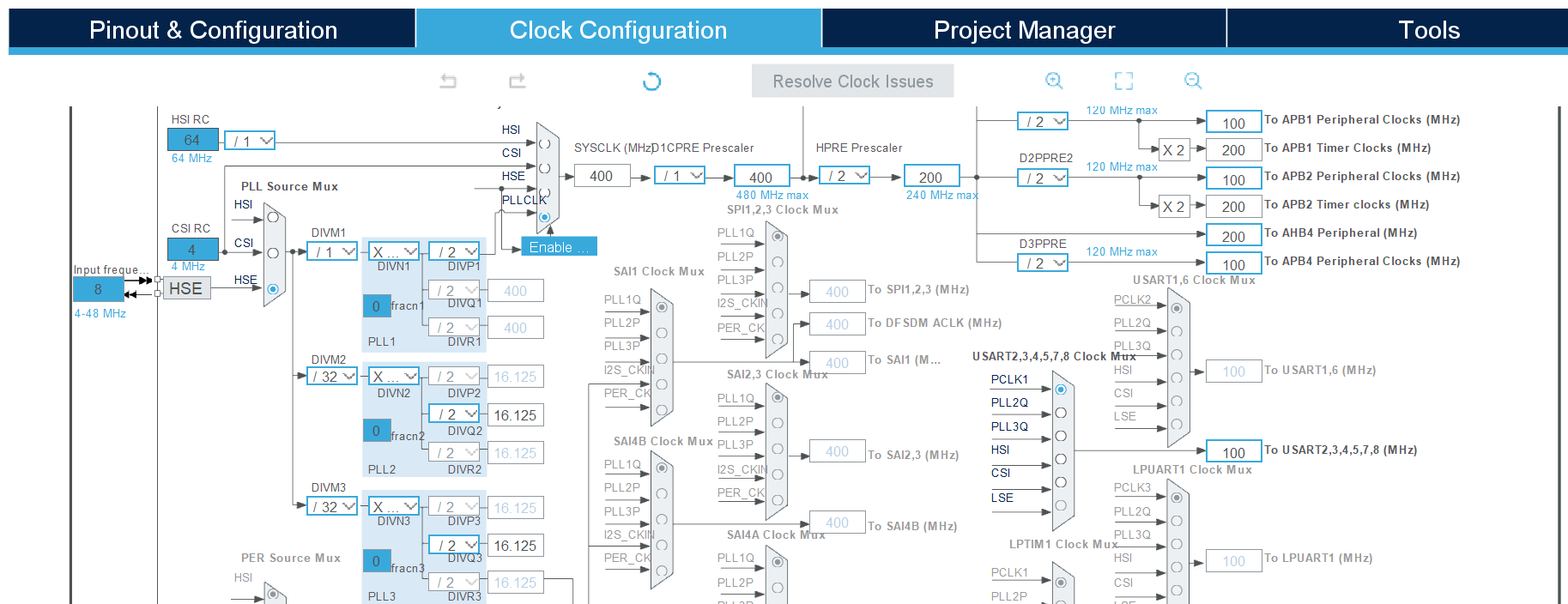

我配置了外部高速时钟为400MHZ

仅做参考

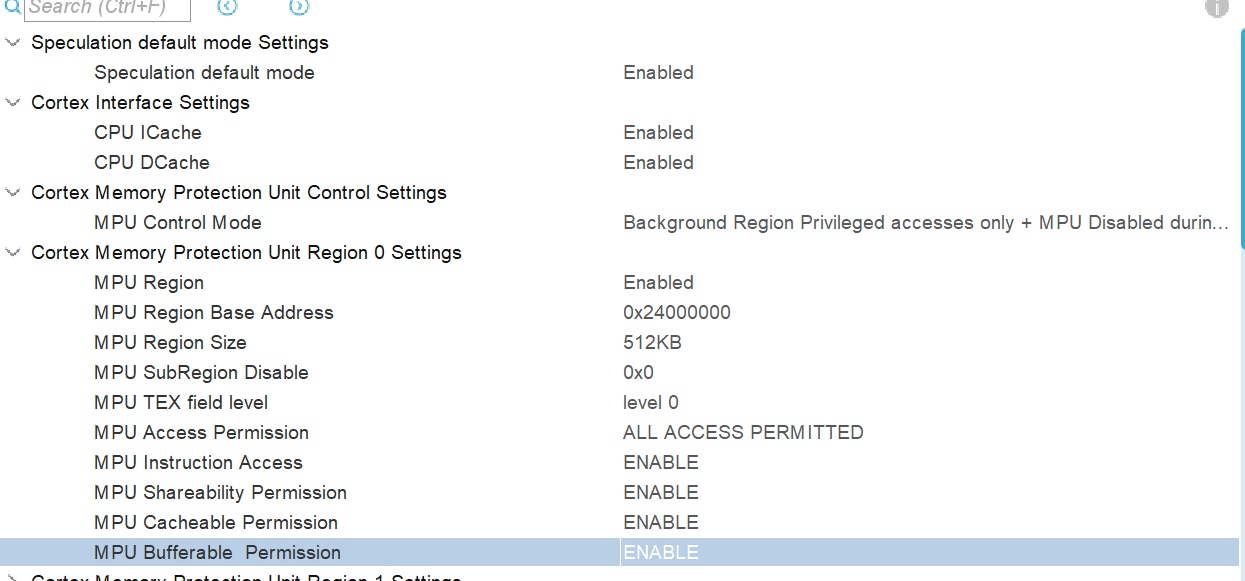

配置MPU

1、配置RAM的MPU，这里不配置也可以

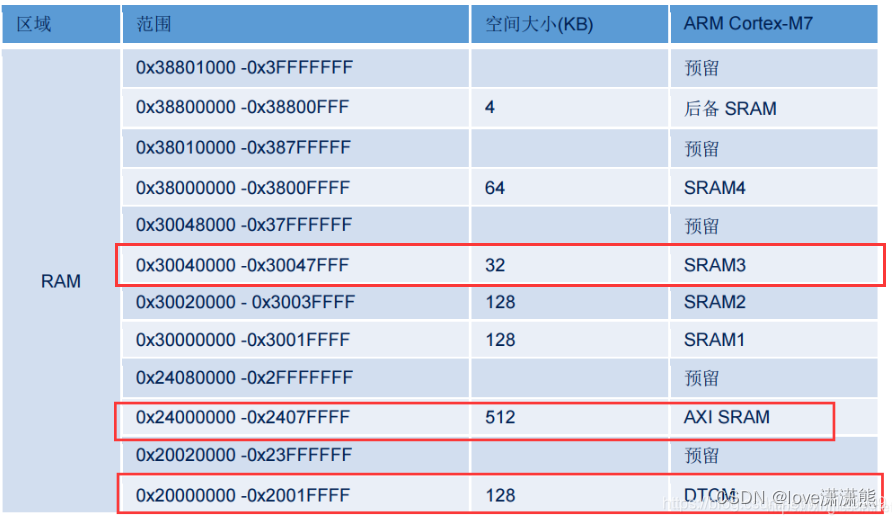

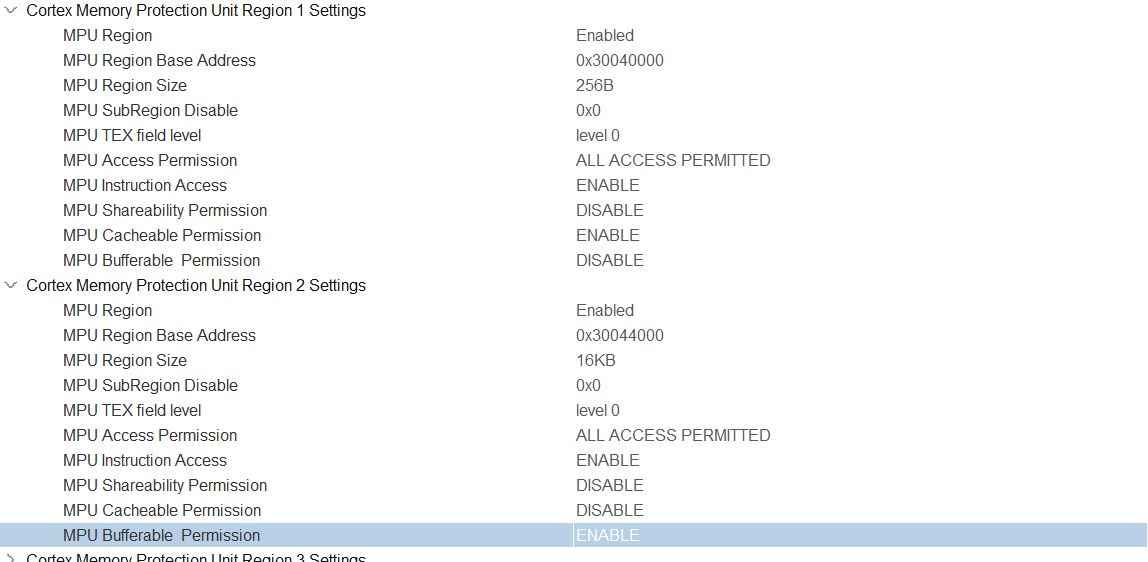

2、配置ETH及LWIP的收发缓存MPU，具体区域可以查阅芯片手册中的RAM分配表，当前把ETH及LWIP的内存区分配到SRAM3.

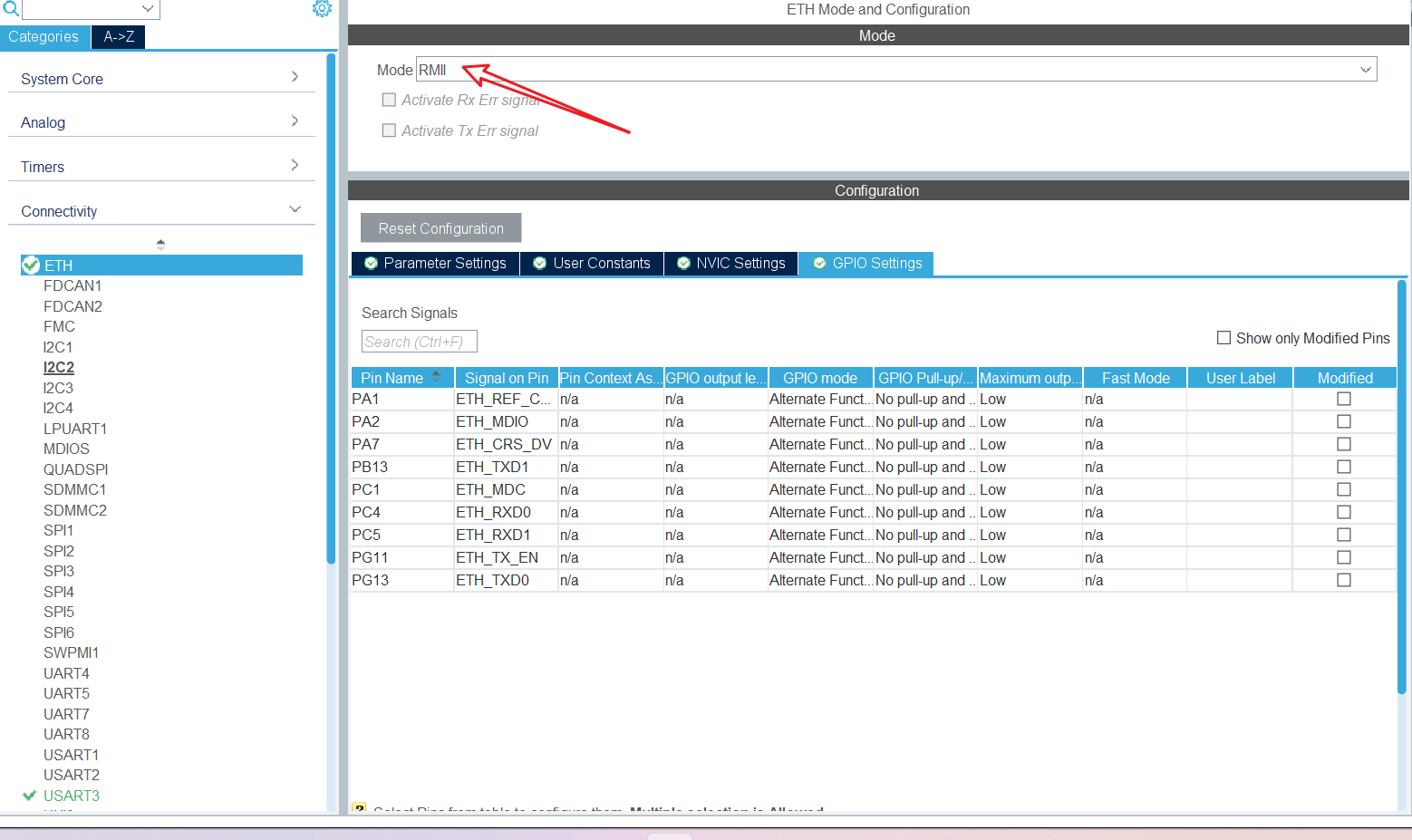

打开ETH及USART3

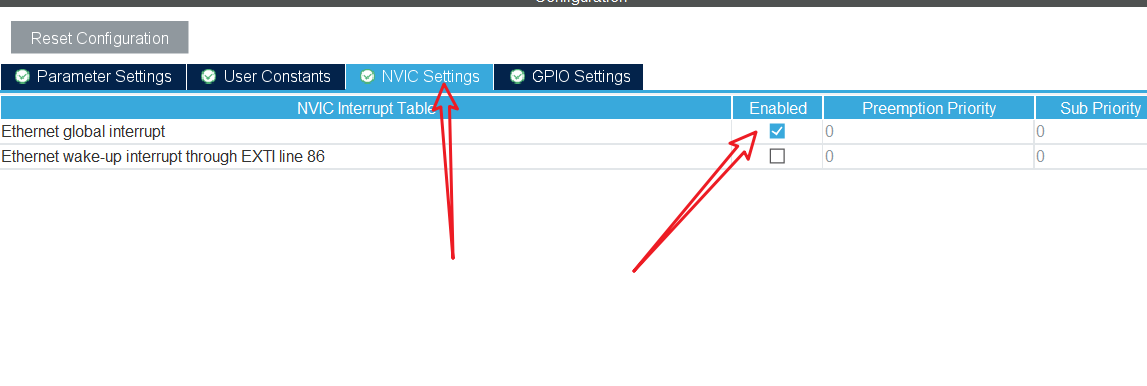

勾选ETH中断

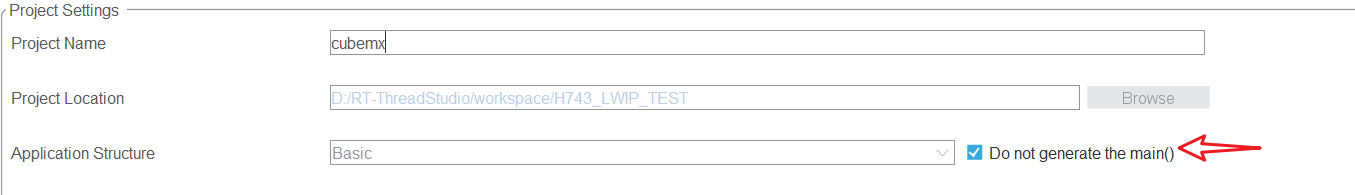

不勾选生成MAIN

CUBEMX的配置工作就完成了，生成驱动代码，回到RTTHREADSTUDIO

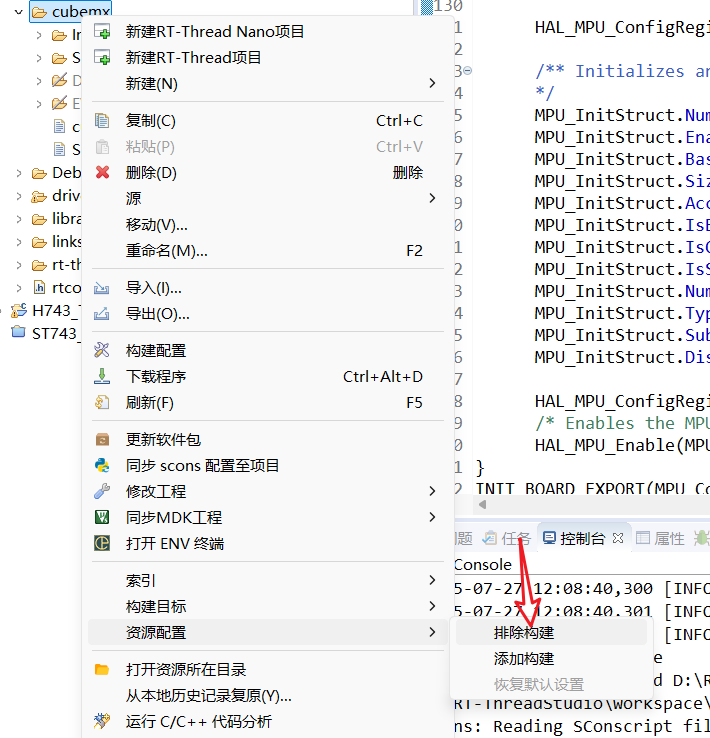

排除cubemx生成的代码

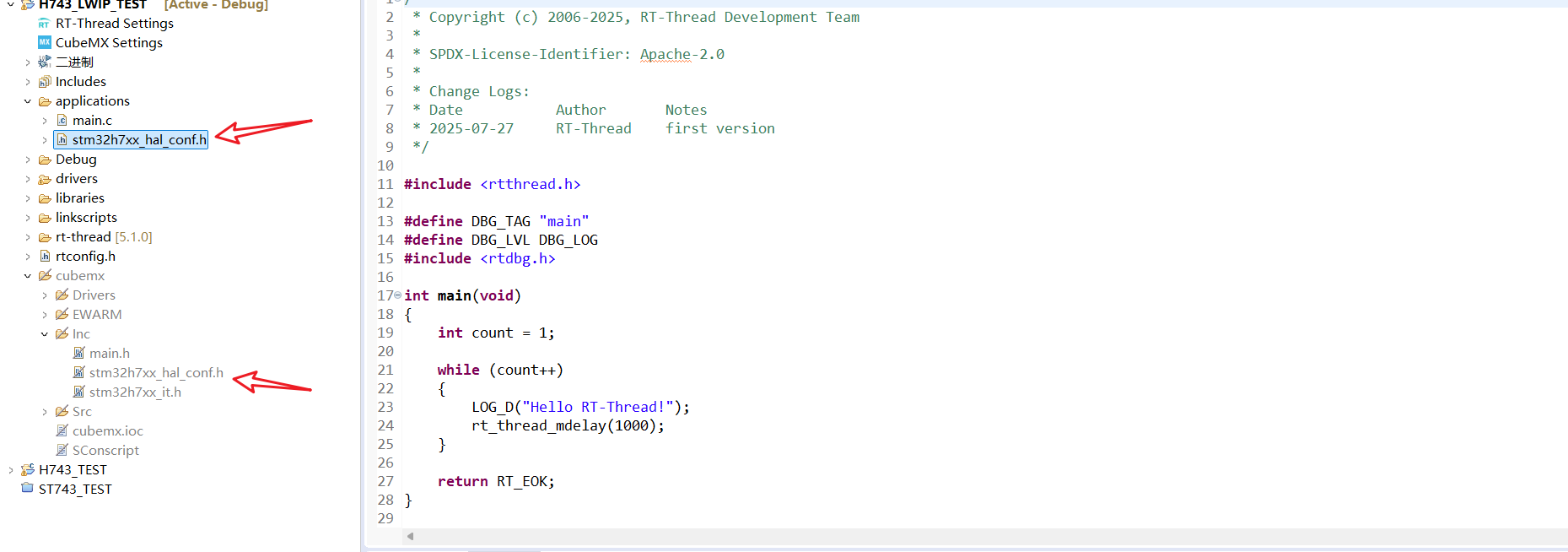

把stm32h7xx_hal_conf.h复制到工程目录

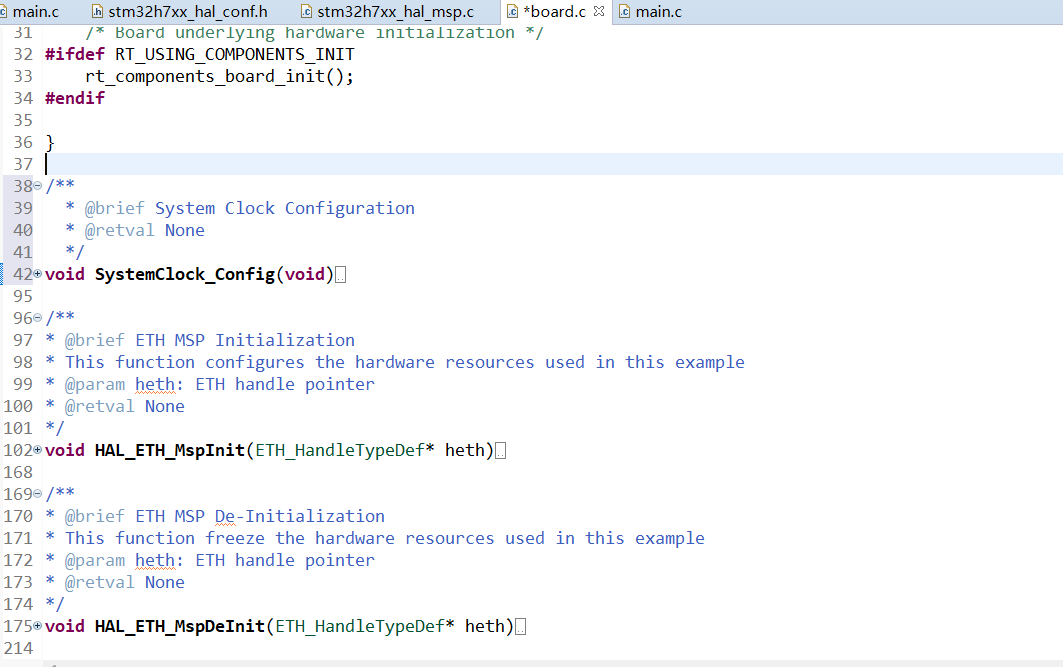

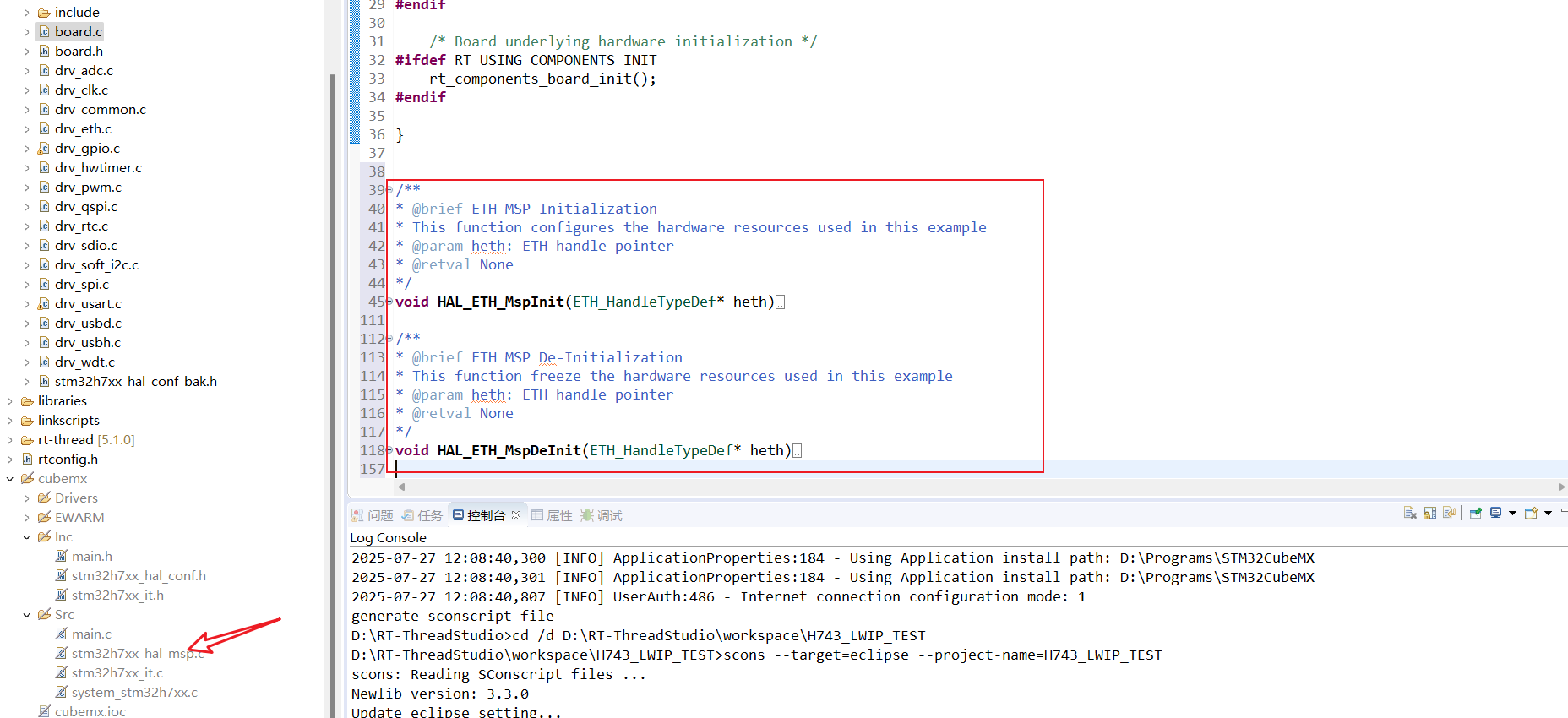

从stm32h7xx_hal_msp.c中复制图中的两个函数到board.c最后

从CubeMX生成的main.c中复制SystemClock_Config函数到board.c最后

从CubeMX生成的main.c中复制MPU_Config函数到board.c最后,并使用INIT_BOARD_EXPORT（MPU_Config）进行初始化

替换drv_eth.h及drv_eth.c文件，文件在附件中

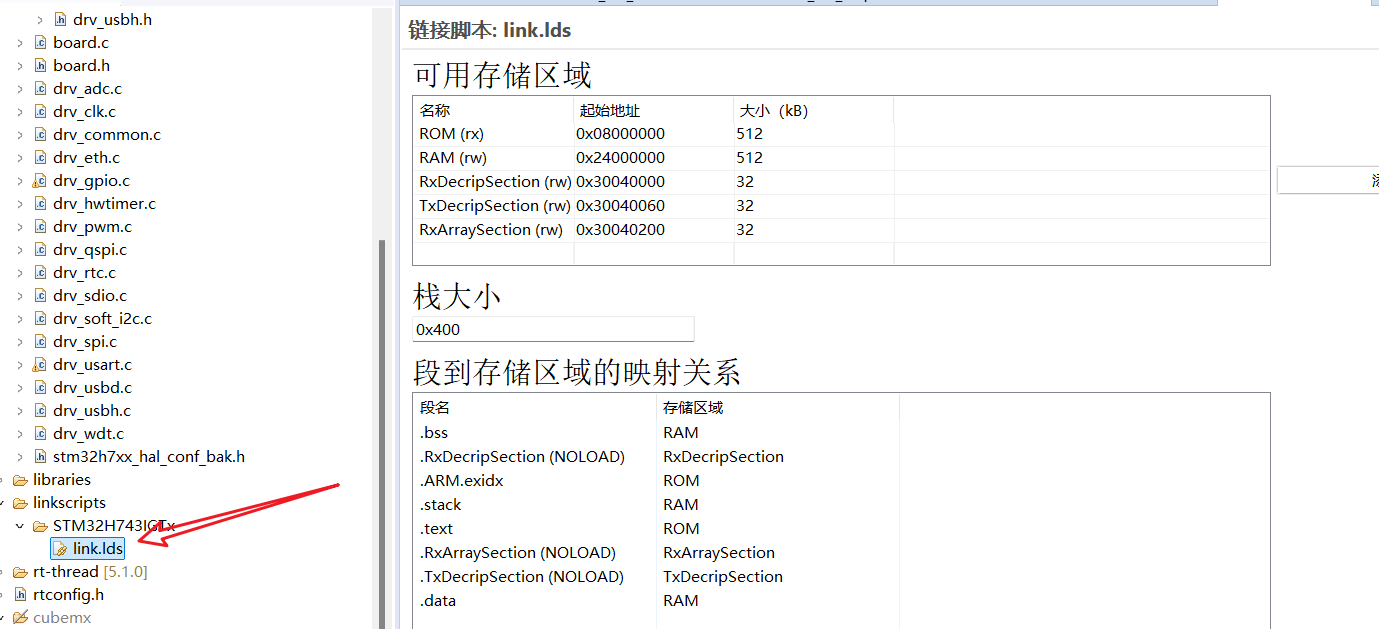

修改link.lds,把MPU分配的匹配写到链接文件中，该文件可以使用文本编辑器编辑

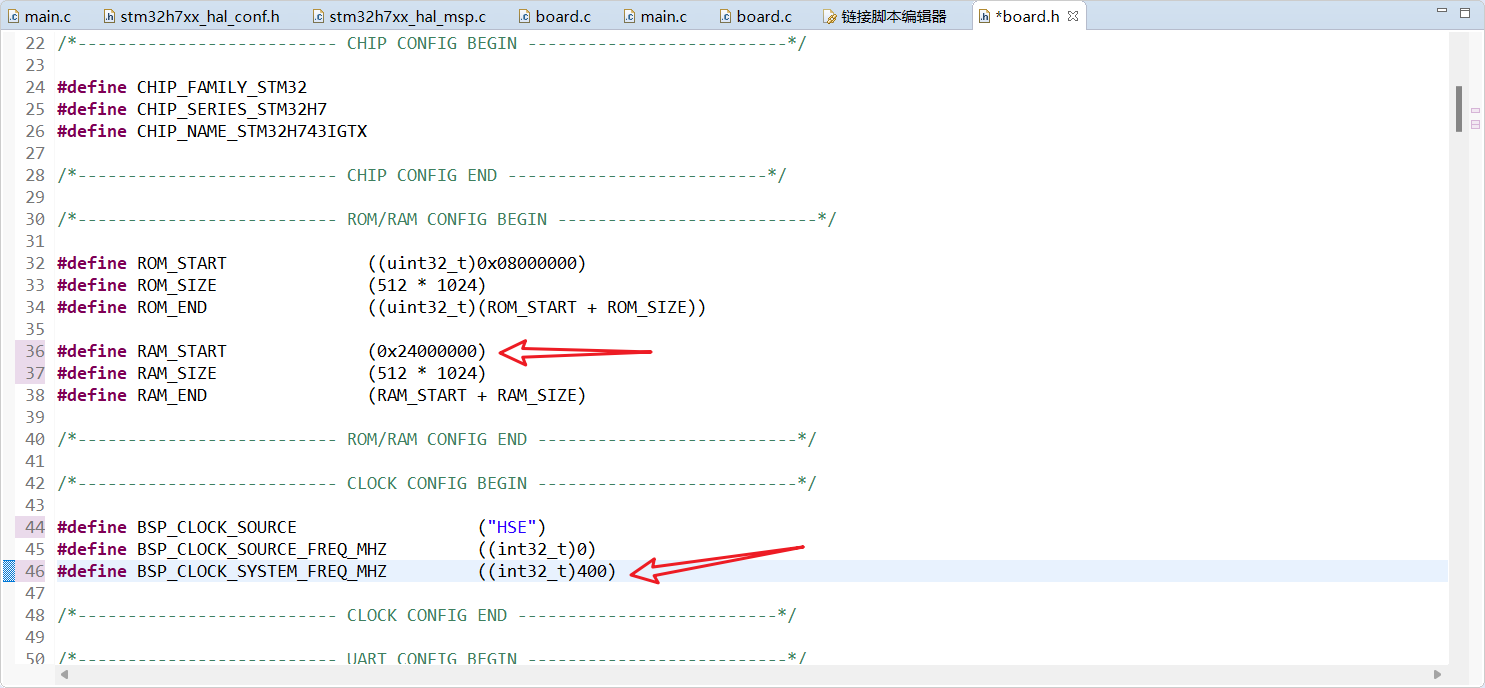

修改board.h中内存起始地址及外部时钟配置

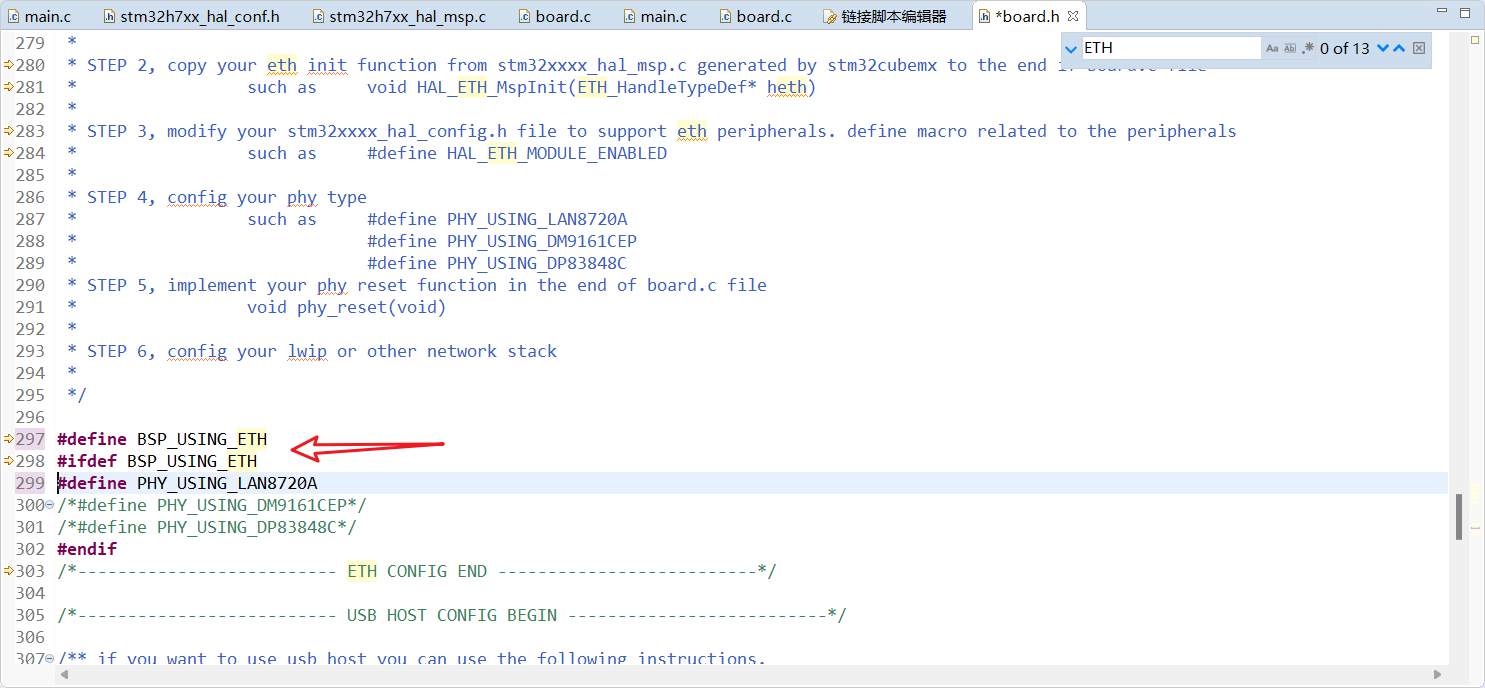

在board.h中搜索ETH，按照步骤打开ETH开关，在main.c中实现一个phy_rest（）函数

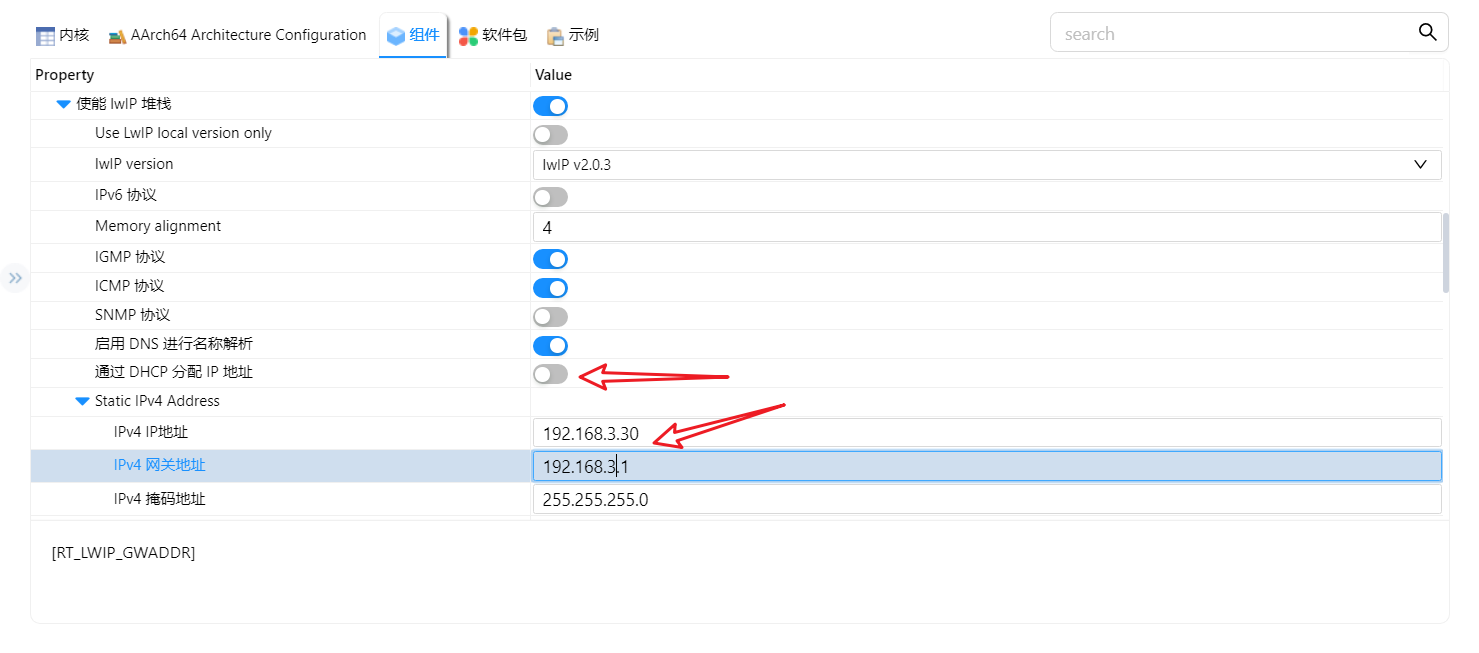

打开rt-thread的lwip协议栈及sal,根据自己电脑的网段给lwip分配一个固定IP

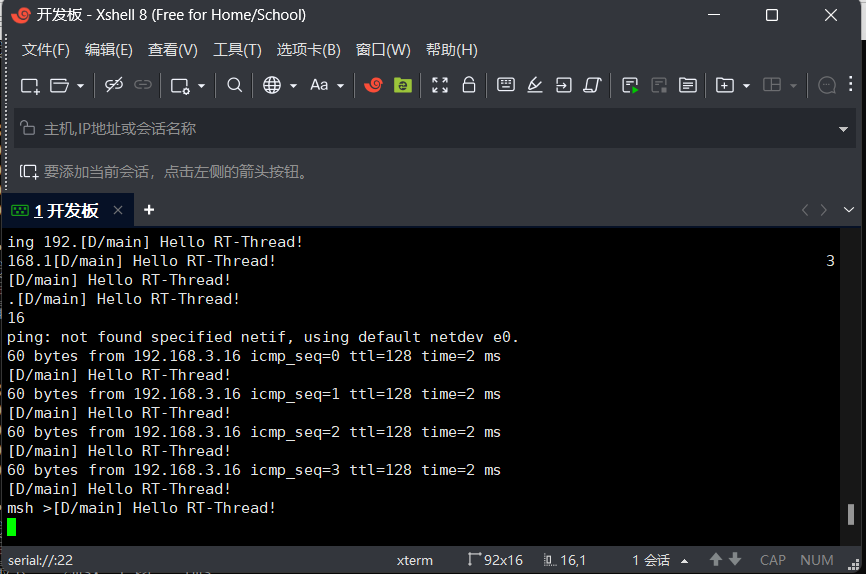

保存重新编译，就可以PING电脑的IP地址了。

资源链接https://download.csdn.net/download/yghq008/91506514
