555定时器调光电路实现

在本文中，我们将使用555定时器IC和MOSFET制作调光电路。调光器是一种用于控制光源亮度的电子设备，例如白炽灯、卤素灯或 LED 灯。它允许用户调整光的强度以创造不同的情绪或节省能源。

该 12V LED 调光电路采用 555 定时器 IC，提供了一种使用电位计控制 LED 亮度的简单方法。555 PWM LED调光器电路产生PWM信号，电位器允许占空比调整。使用PWM进行亮度控制使这种可调光LED灯非常高效，并且只需使用几个基本的电子元件即可组装电路。

1、555定时器介绍

555 定时器振荡器或通常所说的 555 定时器是一种非常流行的计时相关应用 IC。 它们坚固耐用且用途广泛，因为它们可以用于任何需要某种时间控制的电路中。 它可用于生成各种类型的脉冲、创建时间延迟，也可用于脉宽调制 (PWM)。 555定时器最常见的用途是为电路产生时钟信号。

在前面的文章中，我们对555定时器做了详细的介绍，请参考：

• 快速了解555定时器
• 555定时器-单稳态多谐振荡器配置
• 555定时器-双稳态多谐振荡器配置
• 555定时器-非稳态多谐振荡器配置

2、硬件准备与接线

本次实例将使用到如下硬件模块：

• 555 定时器 IC – 1
• IRFZ44N MOSFET – 1
• 50K 电位器 – 1
• 0.1uF 陶瓷电容器 – 2
• 1K 电阻 – 2
• 1N4007 二极管 – 2
• 面包板
• 12V直流电源
• 12V LED灯条

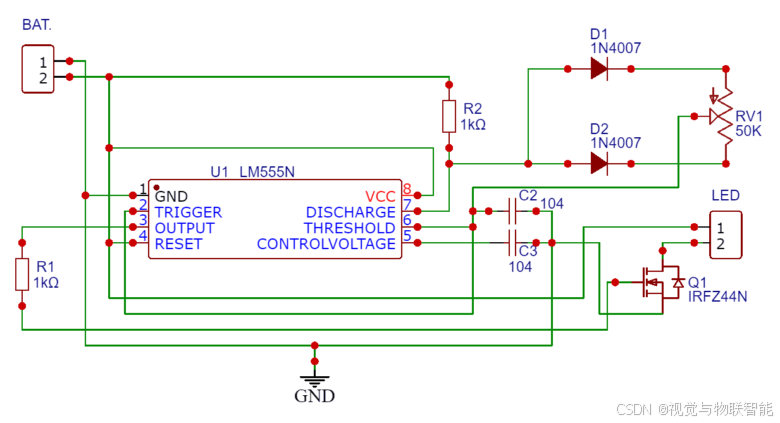

以下是使用555定时器IC和IRFZ44N MOSFET设计的LED调光电路：

在电路中，555计时器IC被配置为稳态多振荡器模式。

3、电路工作原理

这里讨论的调光器电路使用 555 定时器 IC 和 MOSFET 来控制 LED 灯条的亮度。电路的工作原理如下：

555 定时器配置为非稳态模式，产生具有可调高低时间的方波。这些高低时间的比率可以通过改变电阻 R1 和 RV1 的值以及标准 555 非稳态配置中的电容器 C2 来修改。

在这个特定的电路中，RV1是一个50k电位器，用作可变电阻器，允许调整输出信号的占空比。电容器 C2 通过二极管 D1 充电，通过二极管 D2 放电。此过程在 555 定时器的输出引脚（引脚 3）处产生脉宽调制 （PWM） 信号。因此，MOSFET根据PWM信号导通和关断。

方波中高电平状态的持续时间（导通时间）可以使用以下公式计算：

方波中低电平状态的持续时间（OFF时间）可以使用以下公式计算：

通过调整电位计（RV1），PWM信号的占空比会发生变化，进而改变所连接LED灯条的亮度。MOSFET充当开关，根据PWM信号启用或禁用流过LED灯带的电流。

这种控制 LED 亮度的方法非常节能，并且可以在不同级别的光强度之间提供平滑过渡。
