一.PWM信号的输出

1.1 PWM的定义及应用

PWM脉冲宽度调制，简称脉宽调制，指对脉冲宽度的控制，它是一种利用微控制器（MCU）的数字输出来对模拟电路进行控制的非常有效的技术。

PWM信号由高电平和低电平交替组成，通过改变高电平时间（脉宽）与周期时间的比例（占空比）来调节输出信号的平均电压。占空比越高，平均电压越高，反之越低。

1.2 关键参数

（1）频率（HZ）

信号周期的倒数，决定PWM的切换速度。

（2）占空比（%）

高电平时间与周期时间的比例。

占空比计算：占空比=Pulse/(ARR+1)*100%

(3)PWM的模式选择

PWM mode 1:向上计数，计数值小于CCR值输出高电平，计数值大于CCR时输出低电平，向下计数相反。

二. 实践

2.1输出

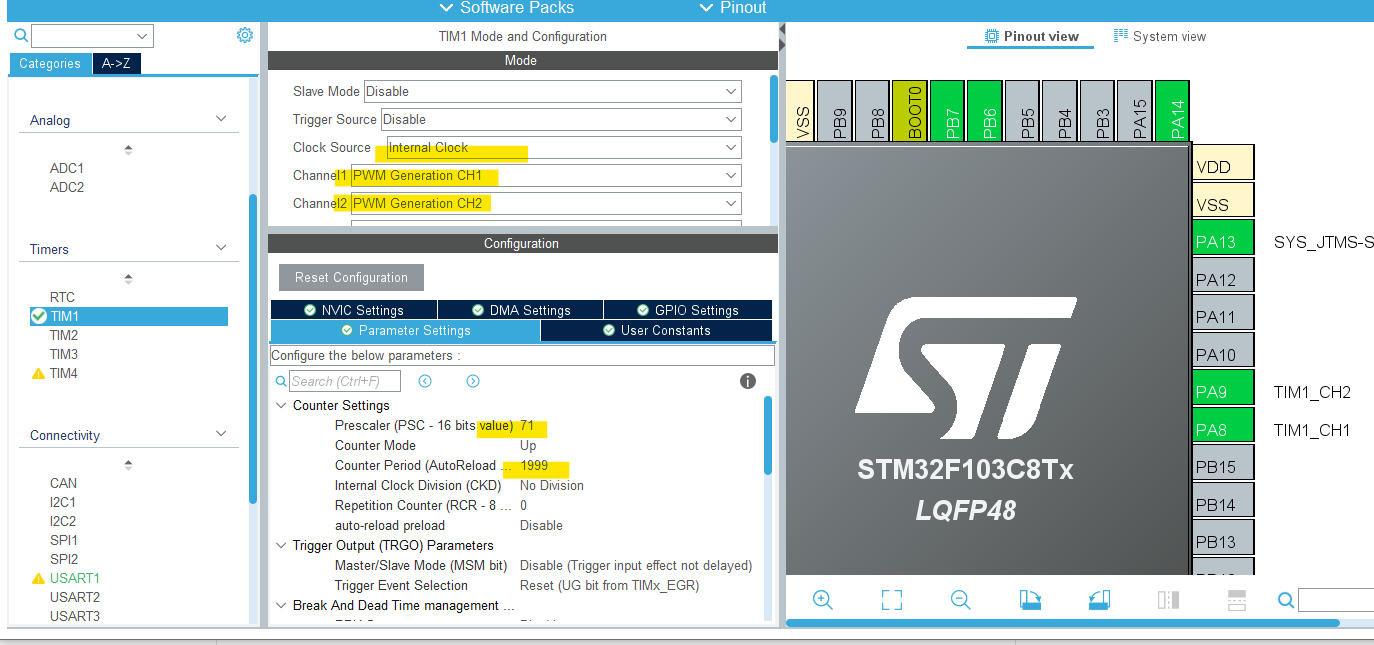

（1）输出频率为50HZ占空比为50%的波形（方波）

  /* USER CODE BEGIN 2 */
__HAL_TIM_MOE_ENABLE(&htim1);

HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);

//HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_2);
  /* USER CODE END 2 */

 （2）输出频率为50HZ~1KHZ占空比为50%的波形

 STM32F103C8T6 没有内置 DAC，我们可以使用 PWM 输出配合低通滤波器来模拟斜波信号。

/* USER CODE BEGIN PV */
uint32_t current_freq = 50;       //当前频率
uint32_t min_freq = 50;           //最小频率
uint32_t max_freq = 1000;         //最大频率
uint32_t freq_step = 10;          //每次的频率变化量
uint32_t transition_delay = 50;   //变化延时ms
/* USER CODE END PV */

  /* USER CODE BEGIN 2 */
__HAL_TIM_MOE_ENABLE(&htim1);//开启定时器1输出功能

HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);//开启定时器1的PWM
//HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_2);
  /* USER CODE END 2 */

  /* USER CODE BEGIN 3 */
uint32_t arr = (1000000 / current_freq) - 1;  //计算重载值


  if (arr > 65535) arr = 65535;

  __HAL_TIM_SET_AUTORELOAD(&htim1, arr);       //设置新的重载值
  __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, arr/2); //设置占空比为50%

  HAL_Delay(transition_delay);                        //系统延时50ms，控制频率变化的速度

  current_freq += freq_step;                         //当前频率增加freq_step（10）
  if (current_freq > max_freq)                       //当频率超过max_freq（1000）时，赋值
  {
    current_freq = min_freq;                         //从最小频率重新开始
  }
	}
  /* USER CODE END 3 */

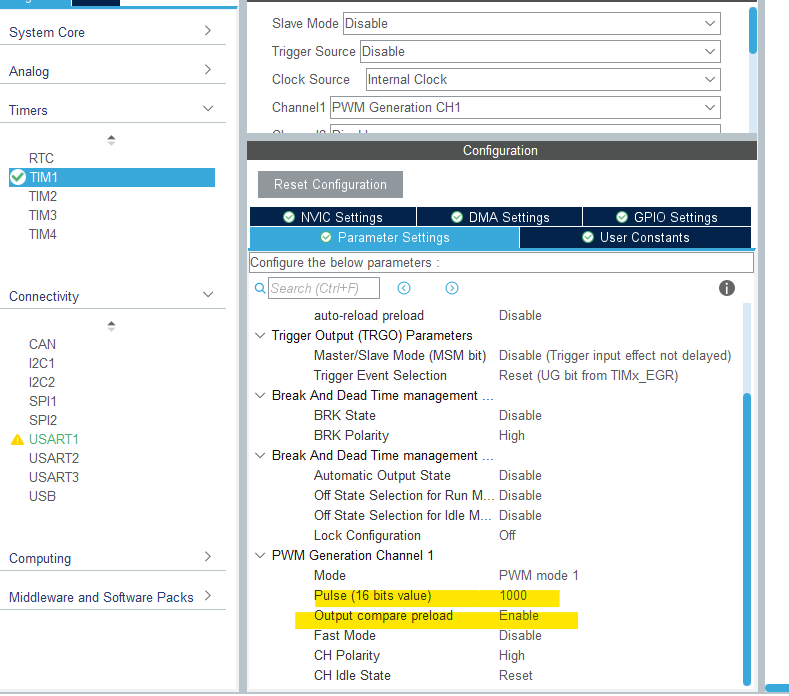

（3）输出定频为50HZ占空比可调的一个波形

/* USER CODE BEGIN PV */
uint32_t current_duty = 50;       //当前占空比
uint32_t min_duty = 0;            //最小占空比
uint32_t max_duty = 100;          //最大占空比
uint32_t duty_step = 5;           //占空比调节步长
uint32_t transition_delay = 500;  //占空比变化延迟时间
/* USER CODE END PV */

 /* USER CODE BEGIN 2 */
__HAL_TIM_SET_AUTORELOAD(&htim1, PWM_PERIOD - 1);
__HAL_TIM_MOE_ENABLE(&htim1);

HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);

  /* USER CODE END 2 */

 /* USER CODE BEGIN 3 */
   uint32_t compare_val = (PWM_PERIOD * current_duty) / 100;//占空比百分比转换为定时器计数值
  __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, compare_val);//设置占空比

    HAL_Delay(transition_delay);                            //延时

    current_duty += duty_step;                             //改变占空比
    if (current_duty > max_duty)                           //调整占空比
    {
      current_duty = min_duty;
    }


	}
  /* USER CODE END 3 */

2.2捕获

（1）检测PWM的周期和频率

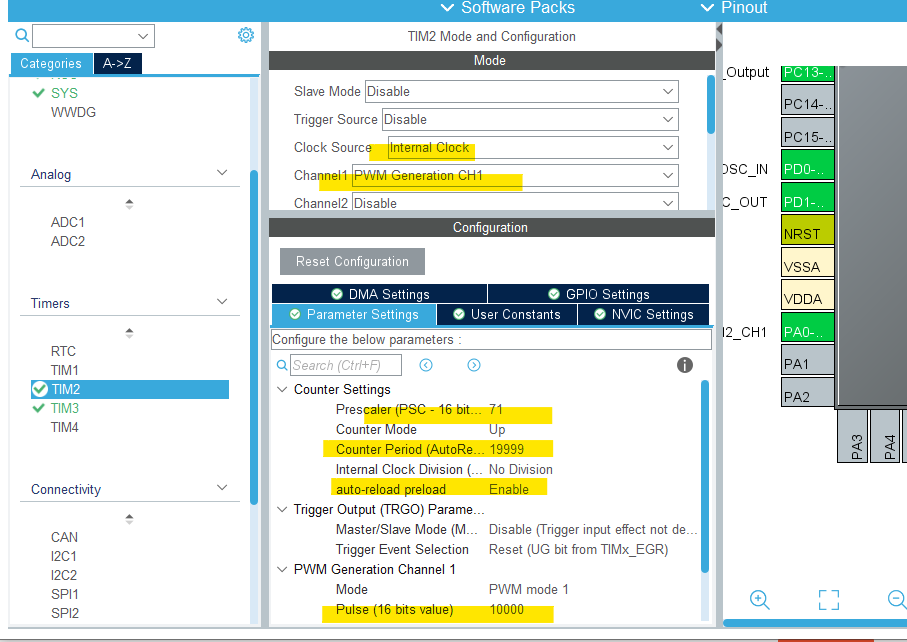

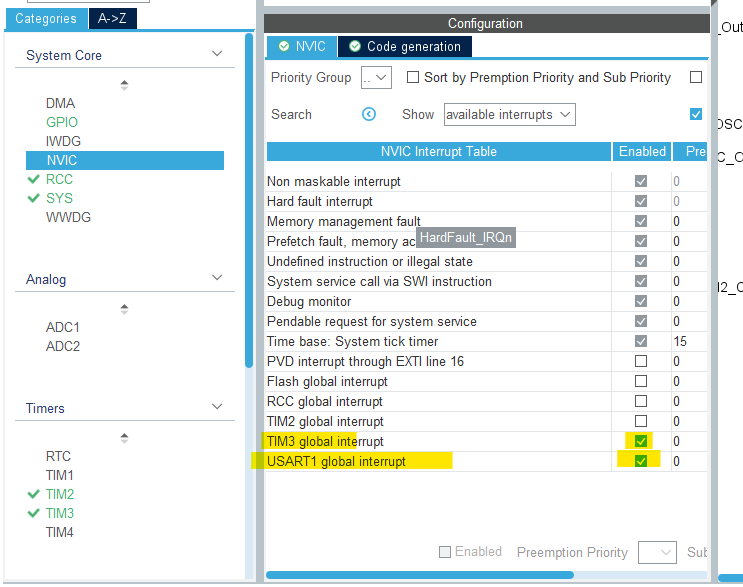

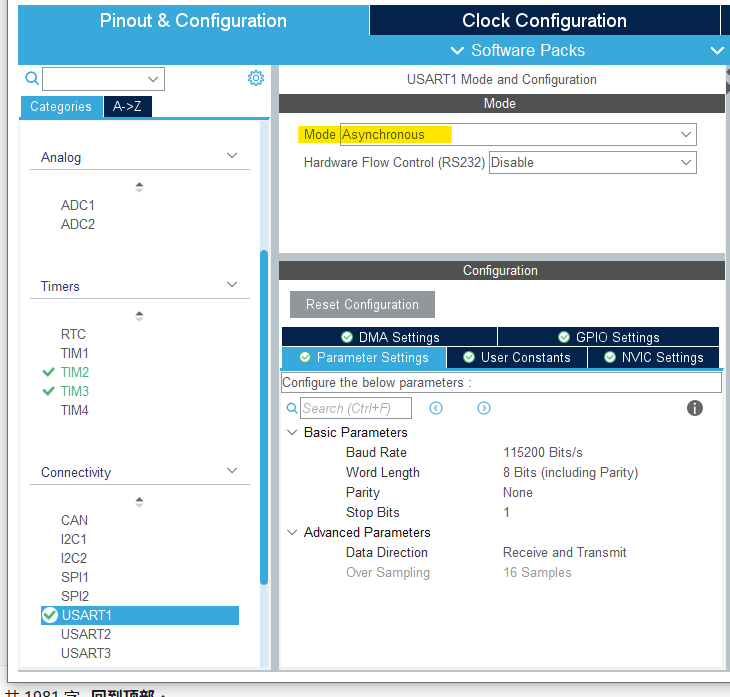

CubeMX

代码

/* USER CODE BEGIN PV */
uint16_t ccr1_cnt = 0;      //第一次下降沿捕获时CCR值
uint16_t ccr2_cnt = 0;		//第一次上升沿捕获时CCR值
uint16_t Period_cnt = 0;	//
uint16_t Period_cnt1 =0;	//发生计数器溢出事件次数
uint16_t Period_cnt2 = 0;	//
uint16_t ic_flag = 0;		//输入捕获标志
uint16_t end_flag = 0;		//捕获结束标志
float frequency = 0;		//频率
float duty_cycle = 0;		//占空比

/* USER CODE END PV */

  /* USER CODE BEGIN 2 */
	HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_1);    //启动计时器2PWM输出
	HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_1);	//启动定时器3的输入捕获功能


  /* USER CODE END 2 */

  /* USER CODE BEGIN 3 */
		HAL_Delay(500);
		if(end_flag){
			duty_cycle=(float)(Period_cnt1 * 65536 + ccr1_cnt + 1) * 100 /(Period_cnt2 * 65536 + ccr2_cnt + 1);
  		frequency=1000000 / (float)(Period_cnt2 * 65536 + ccr2_cnt + 1);

			char buff[50];

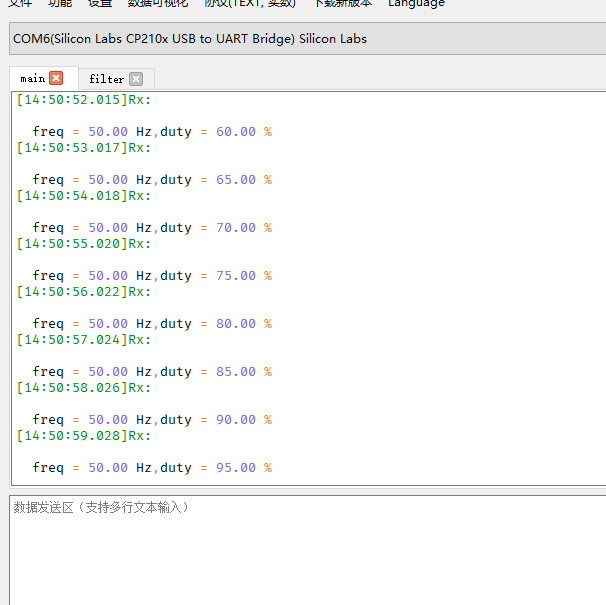

			sprintf(buff,"\r\n  freq = %.2f Hz,duty = %.2f %%",frequency,duty_cycle);

      HAL_UART_Transmit_IT(&huart1, (uint8_t*)buff, strlen(buff));

			end_flag = 0;
		}
  }
  /* USER CODE END 3 */

/* USER CODE BEGIN 4 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){//定时器计数溢出回调
		Period_cnt ++;								        //定时器计数溢出次数
}
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim){	//定时器输入捕获回调
		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1){		//是否是通道1
			if(end_flag == 0){							    //判断结束标志是不是0
				switch(ic_flag){							//判断此时处于捕获第几阶段
					case 0:
					{                                       //第一次捕获到上升沿
						__HAL_TIM_SET_COUNTER(&htim3,0);    //定时器3计数设置为0
						ccr1_cnt = 0;						//参数设置0
						ccr2_cnt =0;
						Period_cnt = 0;
						Period_cnt1 = 0;
						Period_cnt2 = 0;
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_1,TIM_INPUTCHANNELPOLARITY_FALLING);
						ic_flag = 1;
						break;
					}
						case 1:							//二阶段第一次捕获到下降沿
					{
						ccr1_cnt = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_1);
                        //获取CCR的值
						Period_cnt1 = 	Period_cnt;
                        //获取计时器溢出次数1
						__HAL_TIM_SET_CAPTUREPOLARITY(&htim3,TIM_CHANNEL_1,TIM_INPUTCHANNELPOLARITY_RISING);
                         //设置成上升沿捕获
						ic_flag = 2;
						break;
					}
					case 2:		//阶段3	第二次捕获到上升沿
					{
						ccr2_cnt = __HAL_TIM_GET_COMPARE(&htim3,TIM_CHANNEL_1);
                          //获取CCR2
						Period_cnt2 = Period_cnt;
                         //获取计时器溢出次数2
						ic_flag = 0; //捕获设置为等待第一阶段
						end_flag = 1;//完成一次捕获，将标志置1




						break;
					}
				}
			}
		}
}

/* USER CODE END 4 */
