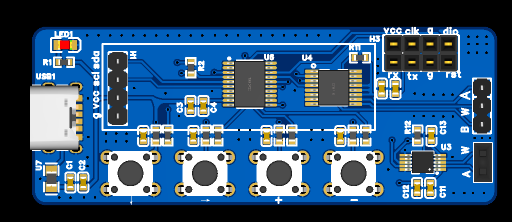

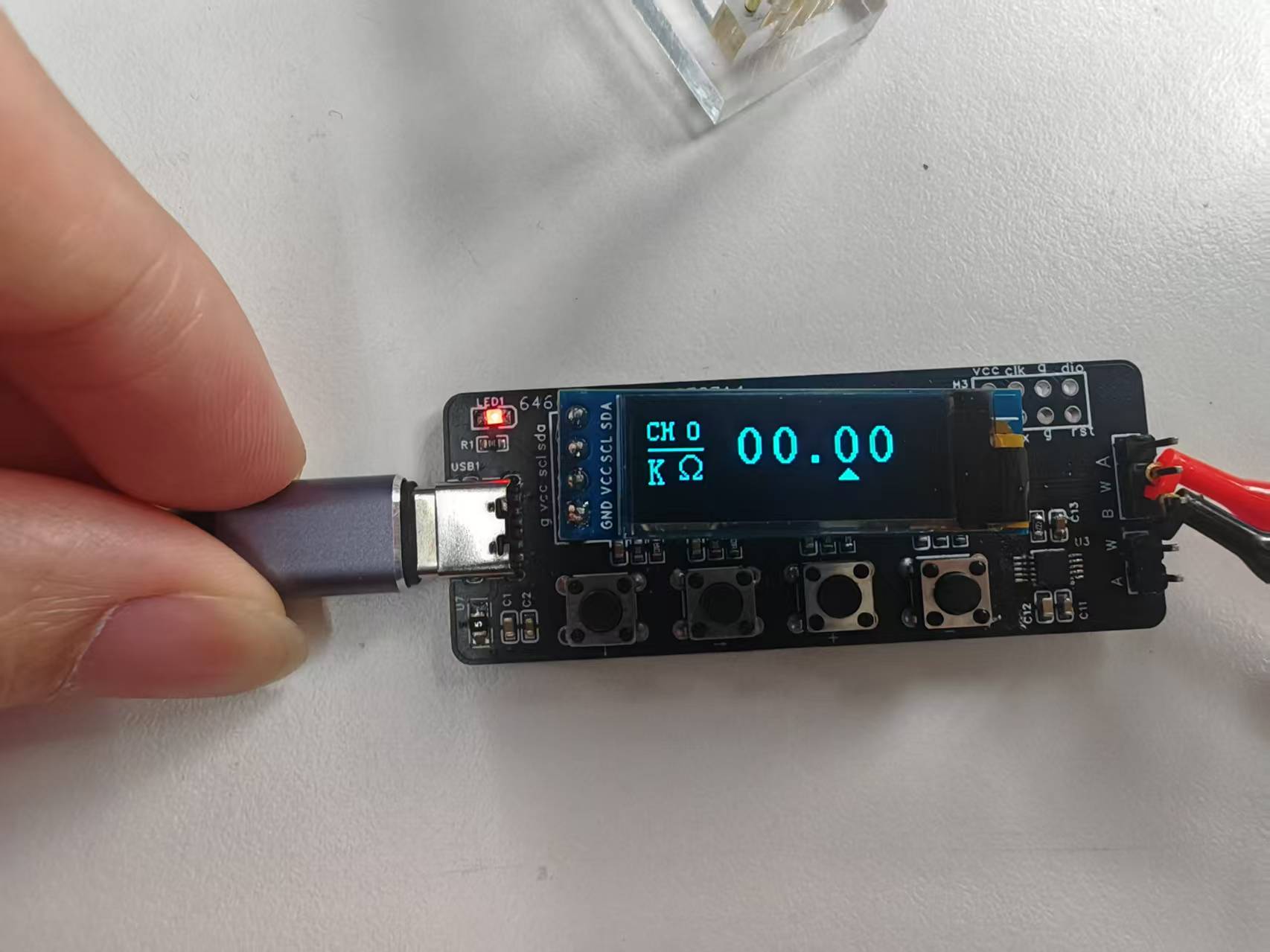

数字可调电阻模块简介：

AD3231作为通道0，

AD5272作为通道1，

主控是PY32F002B,

OLED显示使用0.91寸的，

4个按键（切换通道，位选，+，-）

 一、通道0使用的AD5231，AD5231参数

阻值范围：10KΩ

抽头：1024

精度：1%

实际参数以测量为准，我用的时候发现最大量程1023的时候是9.1k.最小量程是0是88欧姆。

所以需要软件上做线性拟合处理。

通过按键设置为110Ω时

万用表测得113.6Ω

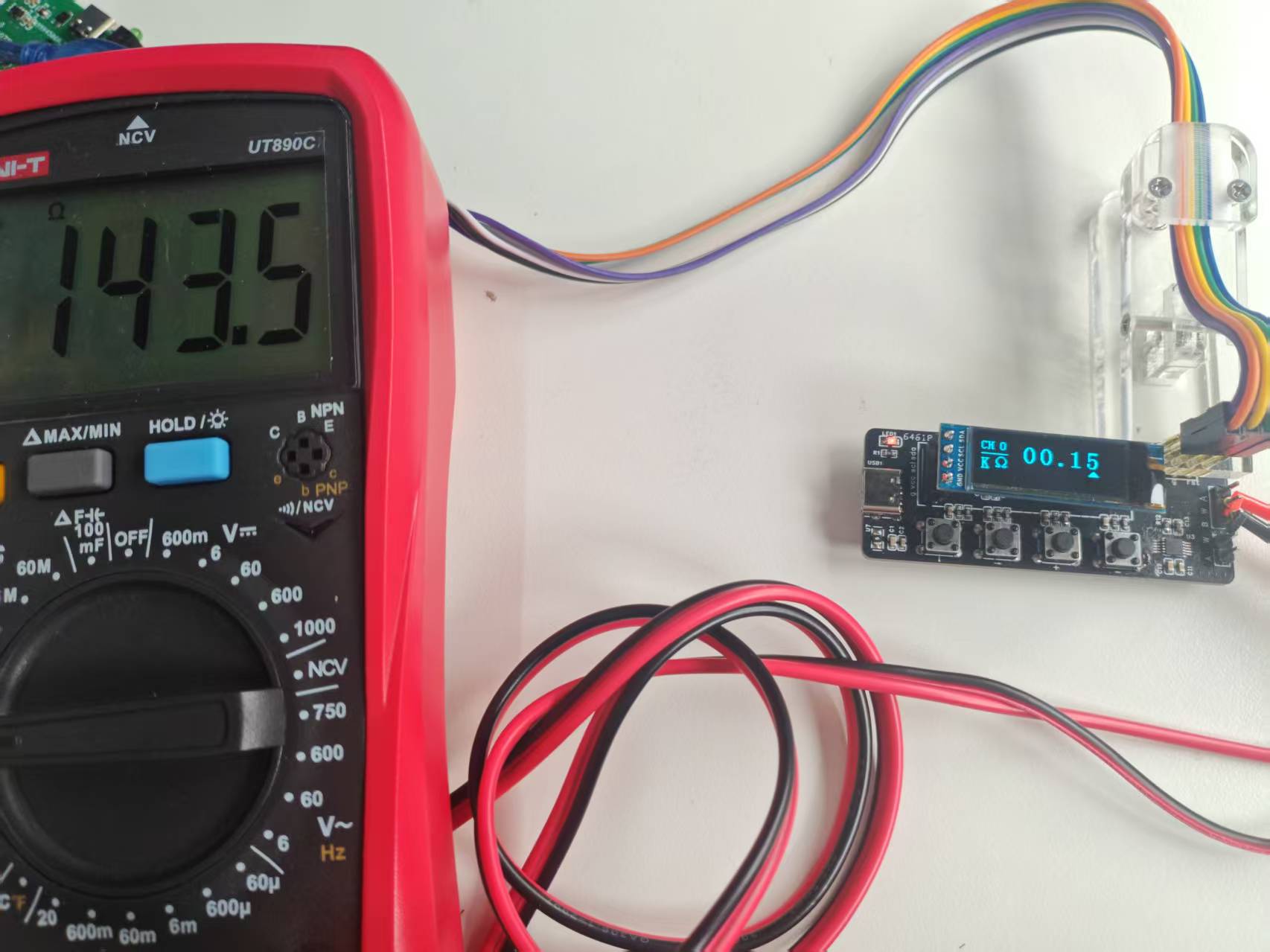

 通过按键设置为140Ω时

测得143.5

 二、通道1使用的AD5272，AD5272参数

阻值范围：100KΩ

抽头：1024

精度：1%

1023=95kΩ，0=90Ω；

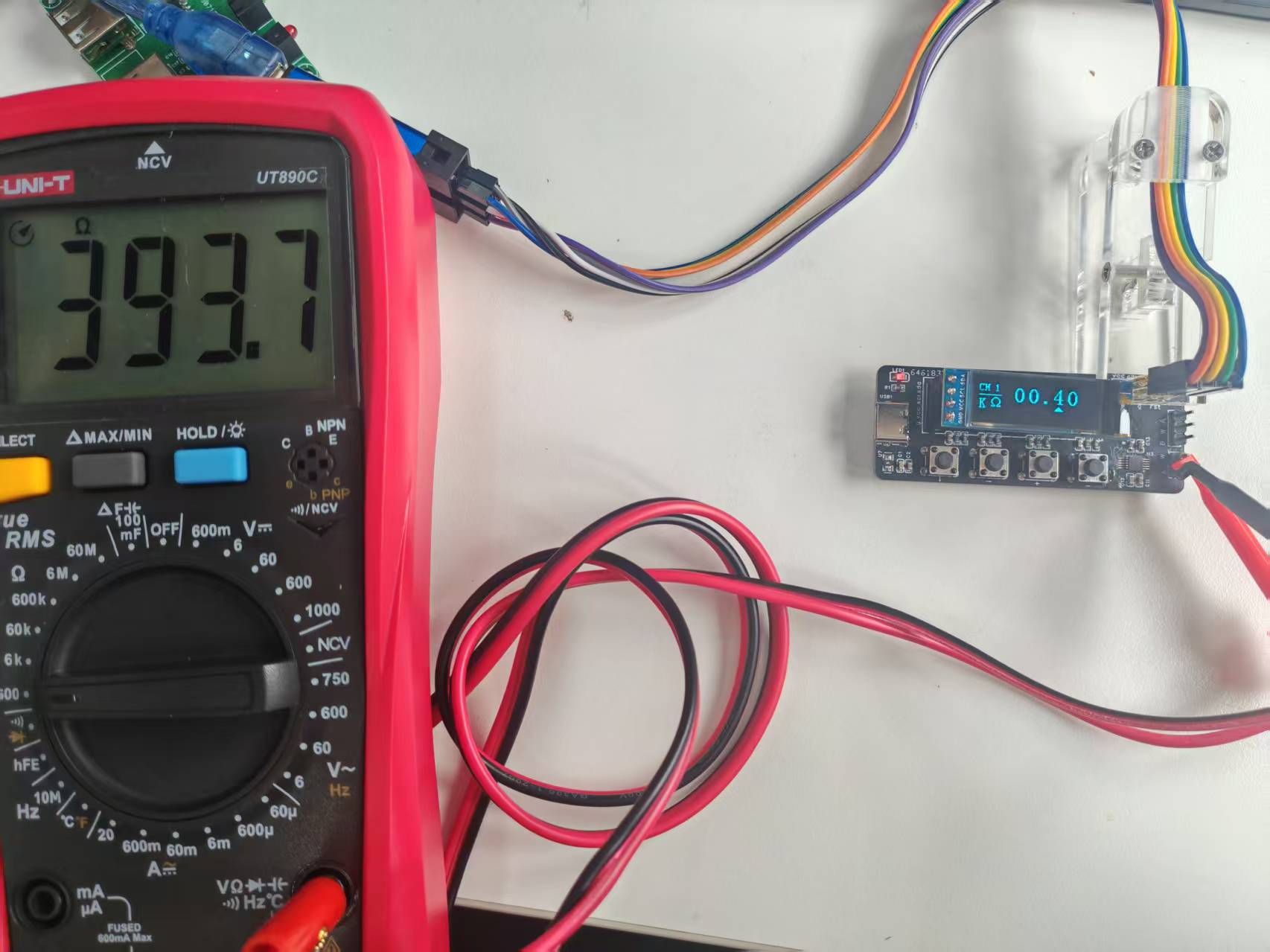

通过按键设置为400Ω时

测得393.7Ω

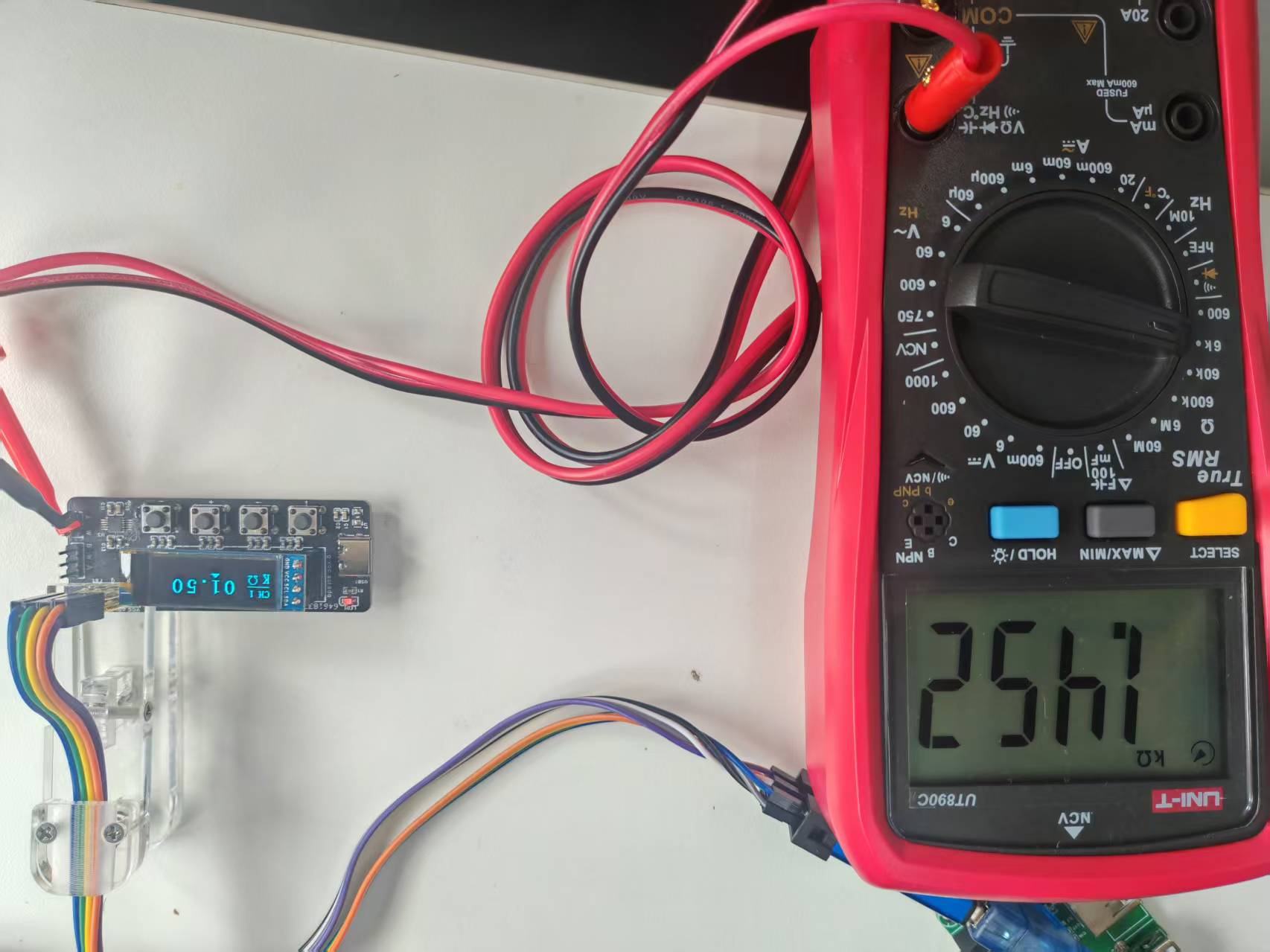

通过按键设置为1.5kΩ时

测得1.452kΩ



10k以下小电阻时误差在±100Ω问题不大。不过电阻越大时，误差也越大。

还有就是关于频率和电压，温度方面的影响没做测试。

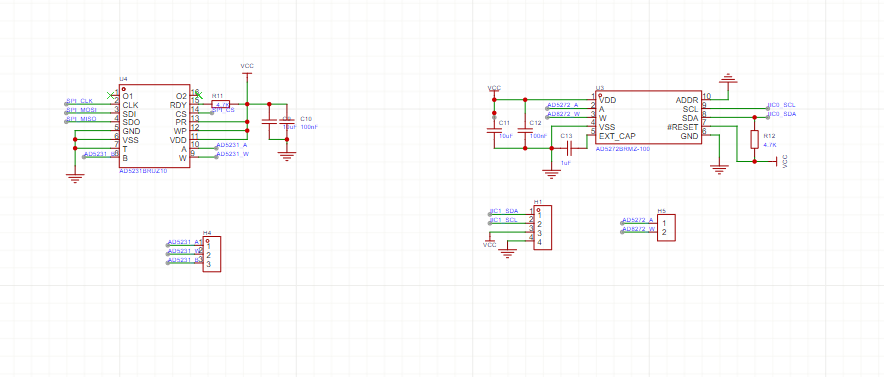

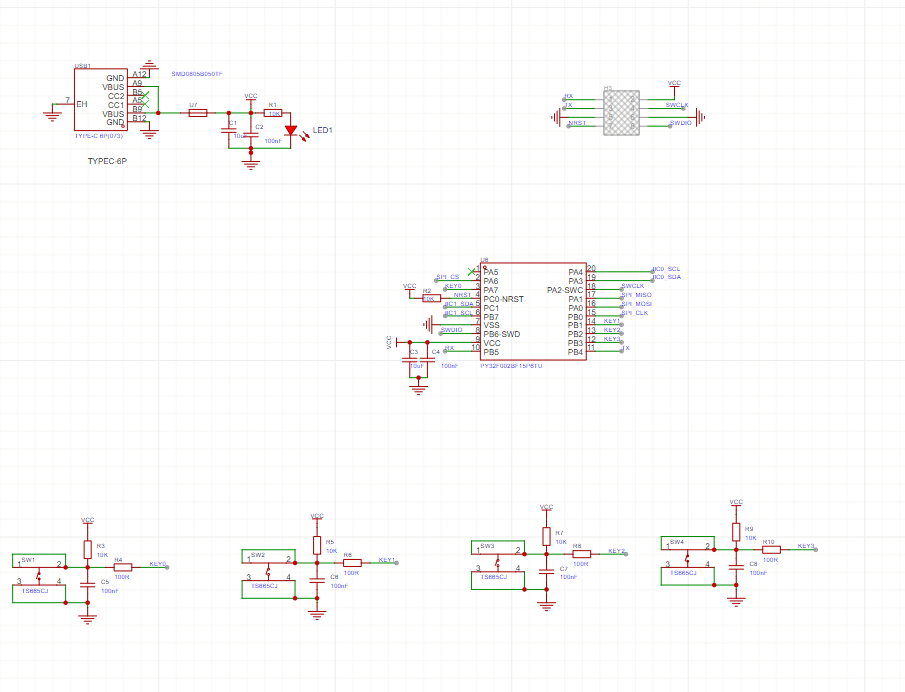

三、电路图：
