先上图：

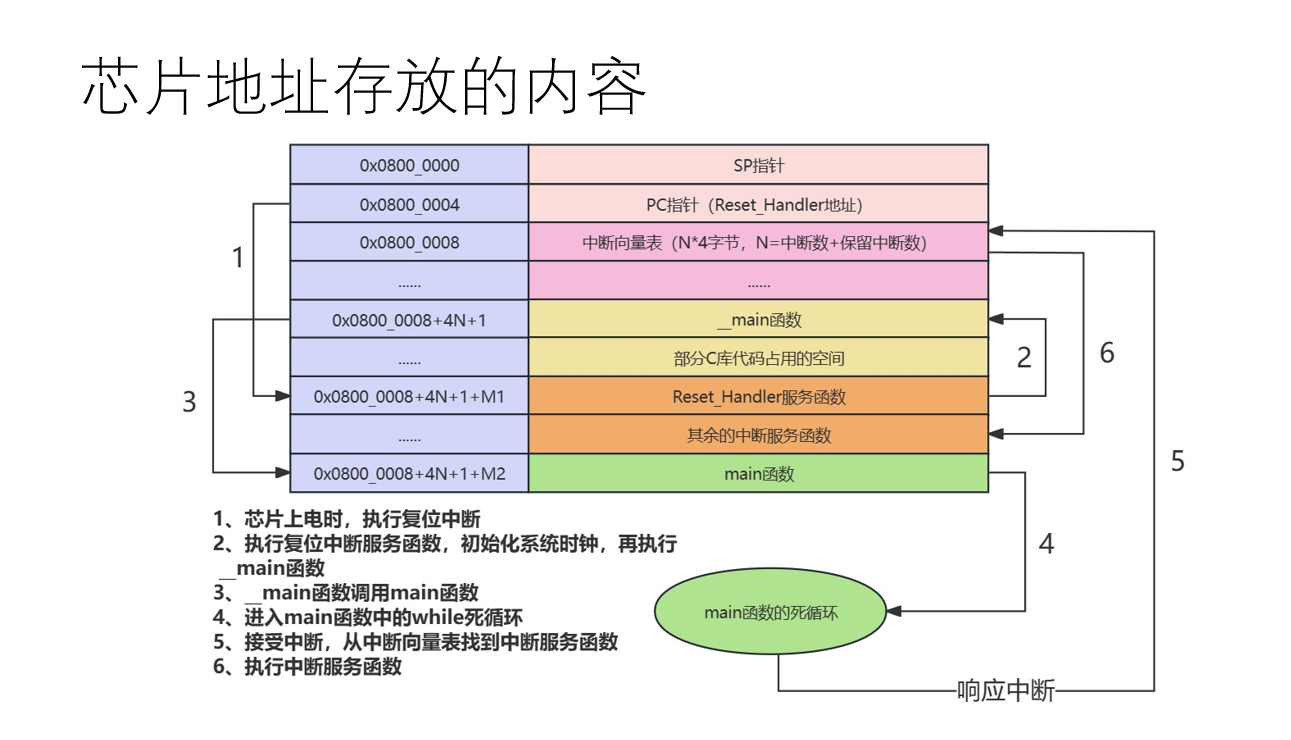

该图是加上在0x08000000位置启动的整体情况

一.芯片的启动模式

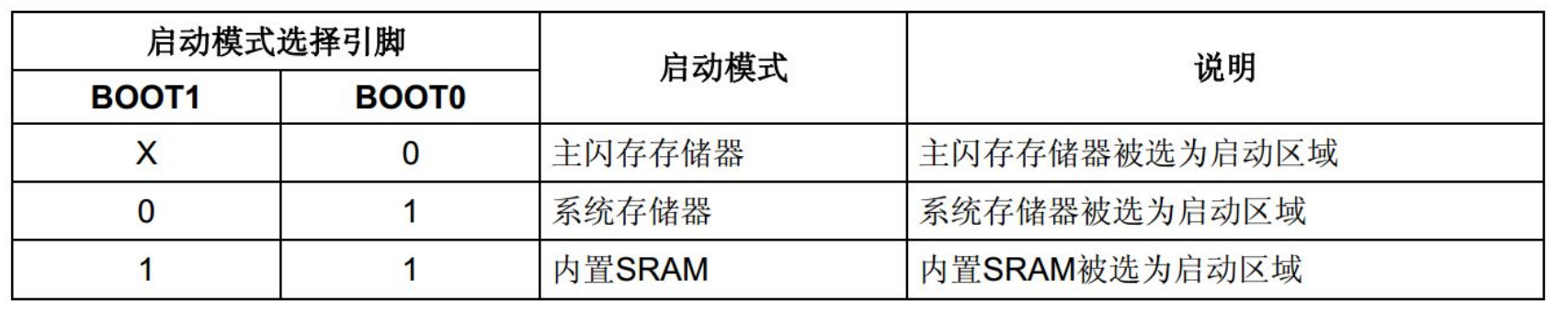

BOOT有三种模式，分别代表了启动模式，也就是启动位置，我们通常是模式1也就是主闪存启动（flash）

ps：不同的启动位置都有自己的中断向量表（都需要初始化pc和sp指针）

二.开始上电在（举例子在0x08000000位置启动的整体情况）

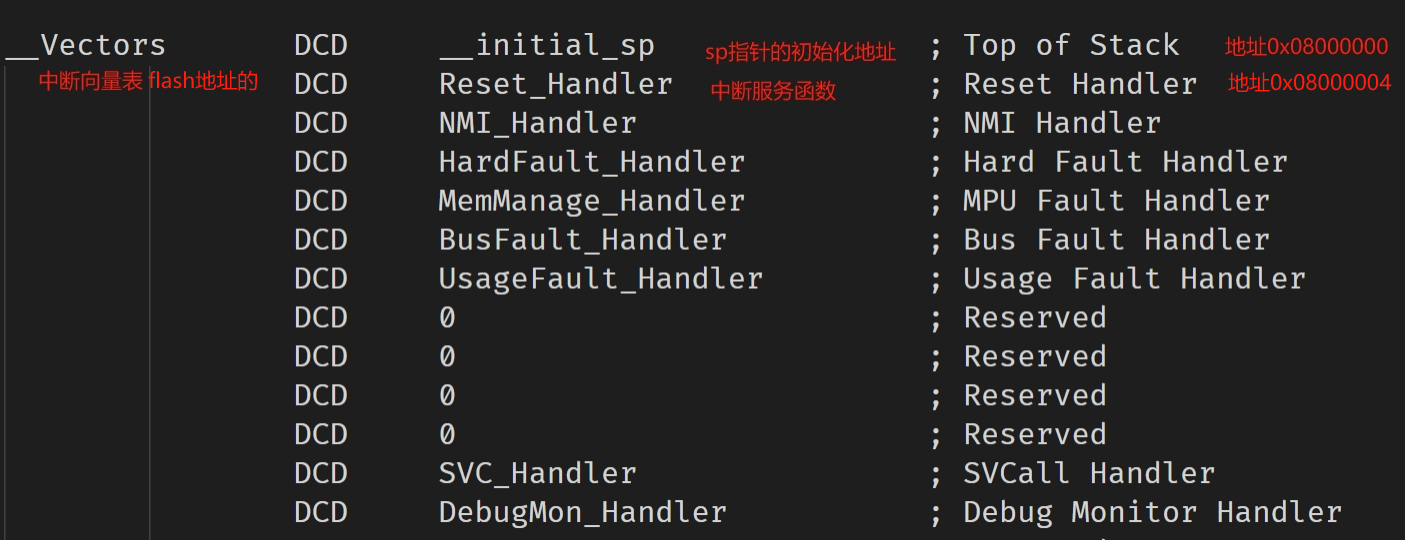

1.芯片第一条指令肯定从0x00000000位置读取（为什么，因为这是ARM规定的，ST买了ARM的内核，但没权限改ARM内核代码（因为加密混淆了），所以想从0800000开始的话，就只能通过内核以外的手段实现），但是根据BOOT模式的不同，该地址保存的地址也不同，比如BOOT0设置为0，从flash开始执行，那么就会把0x08000000位置的地址映射0x00000000，将其中包含的地址放入SP指针中（这一波是硬件自动完成）下面是中断向量表

问题1：为什么说开始是从 0x00000000开始，但是中断向量表的位置在0x0800000呢？

回答：这就是映射请求，无论启动位置在哪里，都是从0x00000000启动，只是会更具启动位置不同，将对应位置的地址映射过来，这里看似执行0x00位置，实际上是运行0x08位置内容

三.详细拆解每一步（包括汇编文件）

1. 每一步都是干什么的？

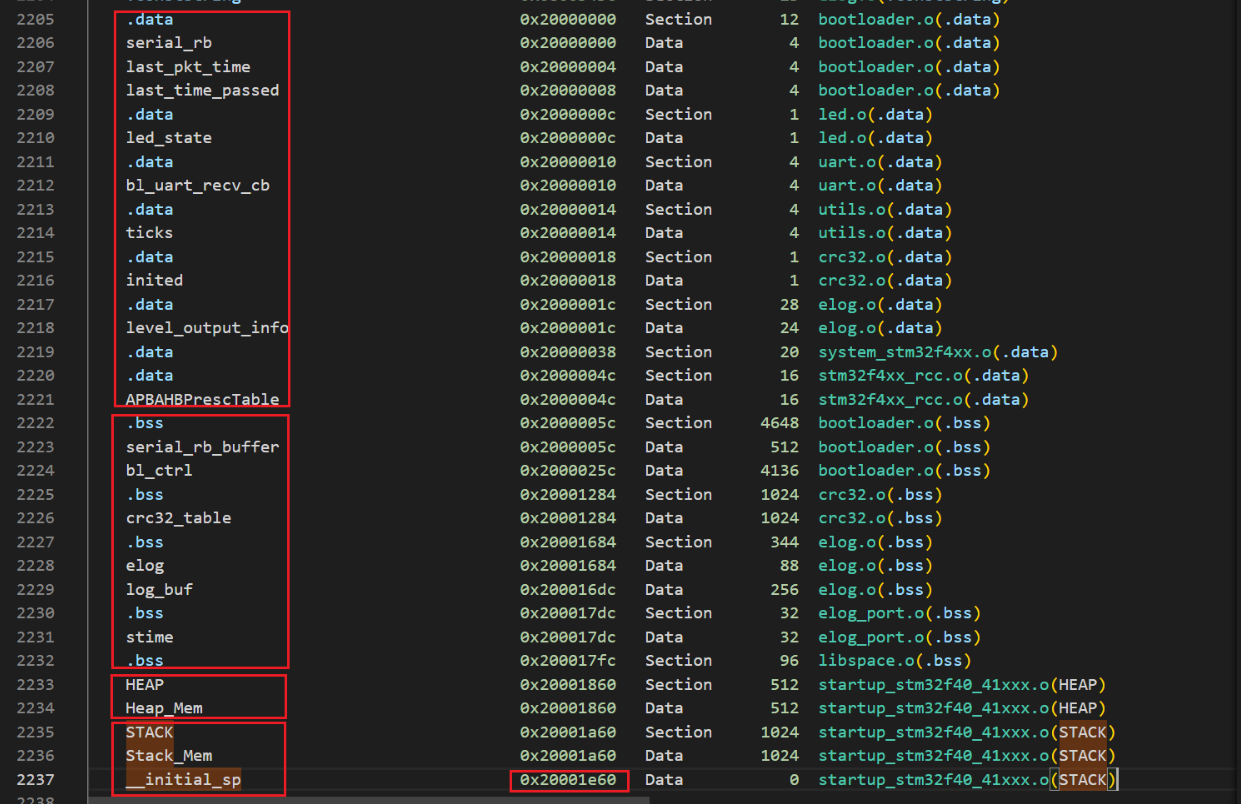

        首先上面截图的sp初始和中断服务函数，在这个位置（DCD就是定义一个常量）都是放置一个四个字节的地址，程序开始执行到这里就是根据放置地址继续跳转到程序函数执行。举例子sp指针是栈，他的最终指向都是在SRam空间内（0x20开头空间）这一点可以通过下面截图看出来（这个.map文件）。开始的初始化sp指针是开辟一块栈空间，这个空间供所有栈使用（main函数等等），后面的中断服务函数包括调用SystemInit用来初始化时钟（设置HSL，锁相环PLL），跳转__main它会初始化全局变量（复制 .data 段到 SRAM，清零 .bss 段，开辟出堆栈（在最初的空间中再开辟）），然后跳转到用户写的 main 函数。

注解：

 1.什么是.map文件？

        这是单纯由连接器生成的文件，包含了所有代码存在内存的位置，方便调试查看。

2.前面的data，bss和heap是什么？

        可以看这篇文章的第十三节

初版BL程序一些细节整理（碎碎念）-CSDN博客

3.怎么初始化sp指针，你怎么知道sp指针的位置在哪？

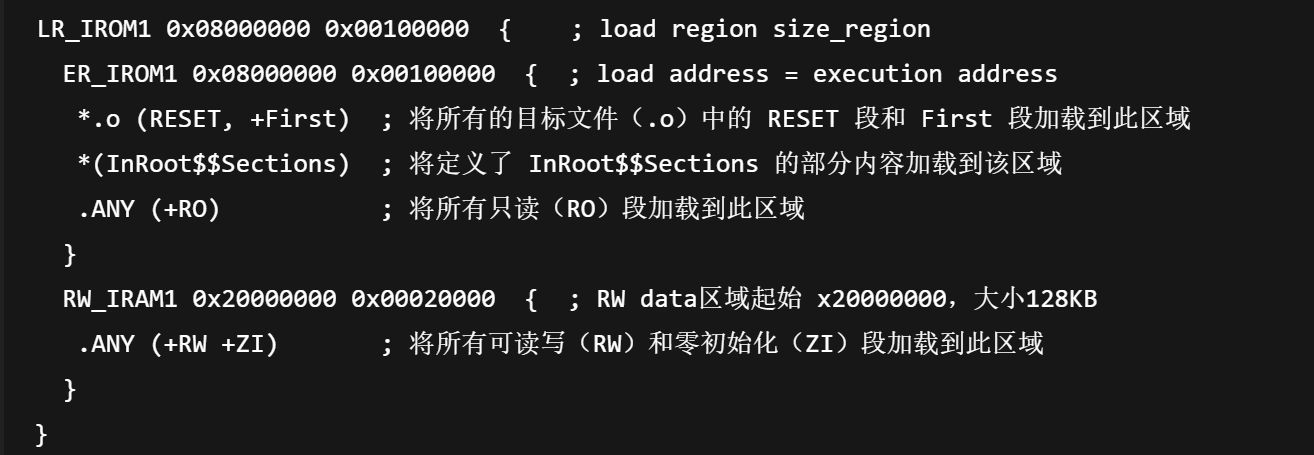

        最终确定存放在哪sp指针的具体位置由连接器决定，连接器需要查看分散加载文件.sct👇

我们可以看到文件中规定了（+RW + ZI）的大小，实际上就是先规定了data和bss段的大小

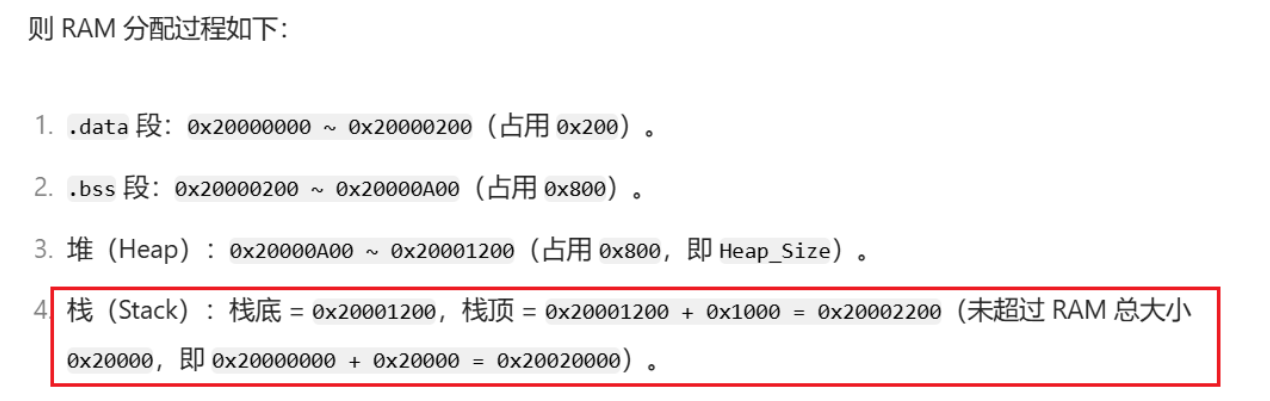

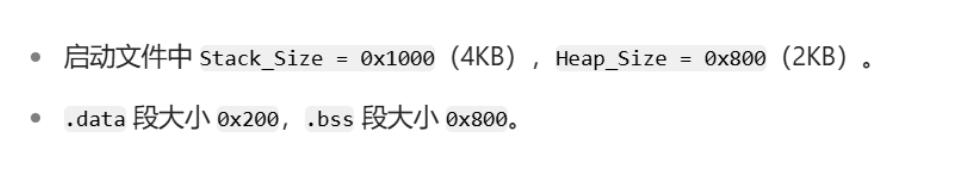

再假设

      我们知道data，bss和堆栈的大小分别是多少，也知道他们是按照这个顺序再0x20地址开始排序，我们就可以算出栈顶的位置是多。这就是连接器的计算过程

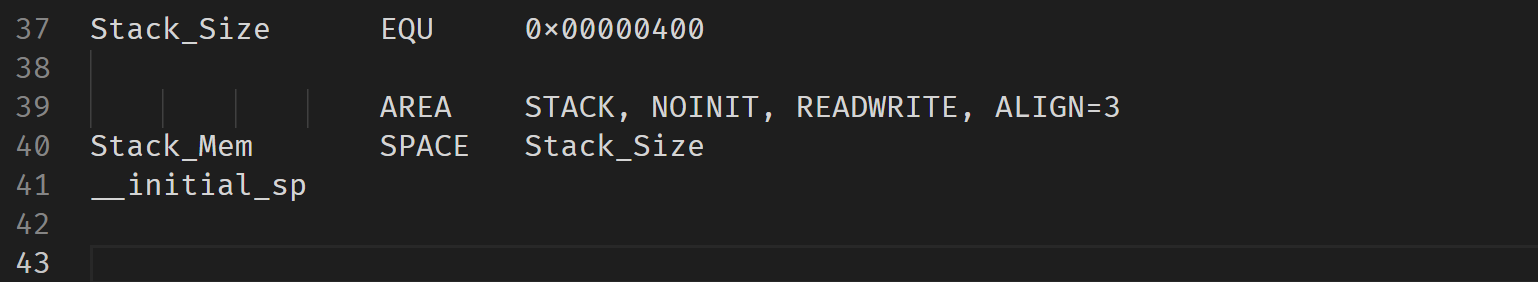

我们再看看，这些参数都在启动文件的哪个位置👇图，这个图里面只有41行的__initial_sp会被执行

这个图的意思：包括了栈的大小0x00000400（也就是1KB），也说分配空间的格式

AREA    STACK, NOINIT, READWRITE, ALIGN=3，定义了栈空间的各种参数类型

Stack_Mem       SPACE   Stack_Size ，表示从Stack_Mem（位置由连接器分配）也是个地址常量位置开始分配空间

连接器根据data，bss和堆，算出Stack_Mem 的位置，然后根据栈大小得出sp指针位置，然后再这里给41行的__initial_sp赋值，（41行的__initial_sp）就是我们前面看到👇

里面指存放的四字节地址（0x20开头地址）。

4.中断服务函数是怎么实现的，里面都有什么呢？

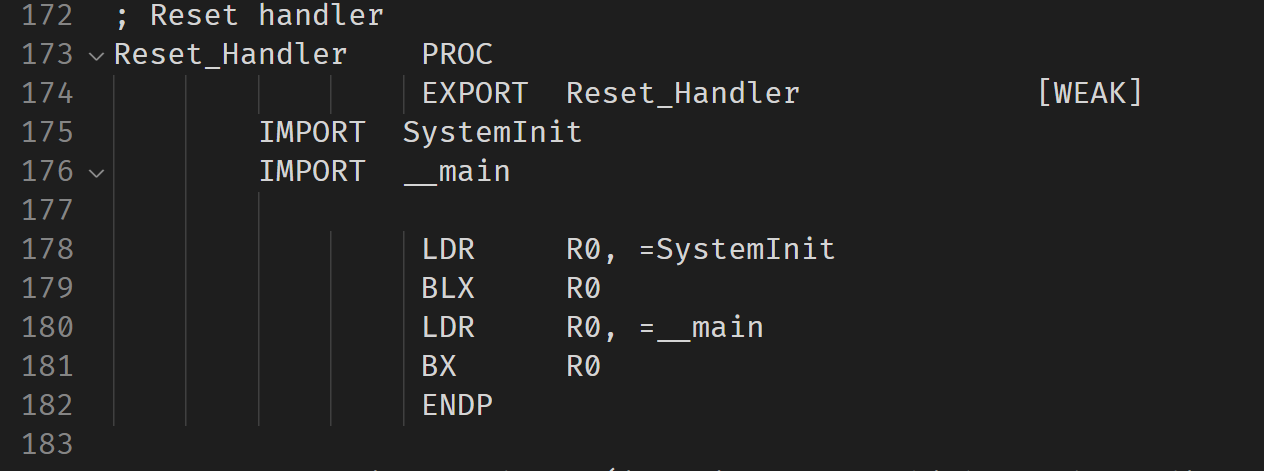

上面这个图，（173行）就是中断服务函数的地址，

Reset_Handler 是一个函数标签（label），它标识了一个名为 Reset_Handler 的函数入口。

PROC：表示该标签是一个过程（procedure）的开始。通常，这个标签后面的代码是一个函数体。在 ARM 汇编中，PROC 用来定义一个过程（即函数）

        172行为单纯的注释行为

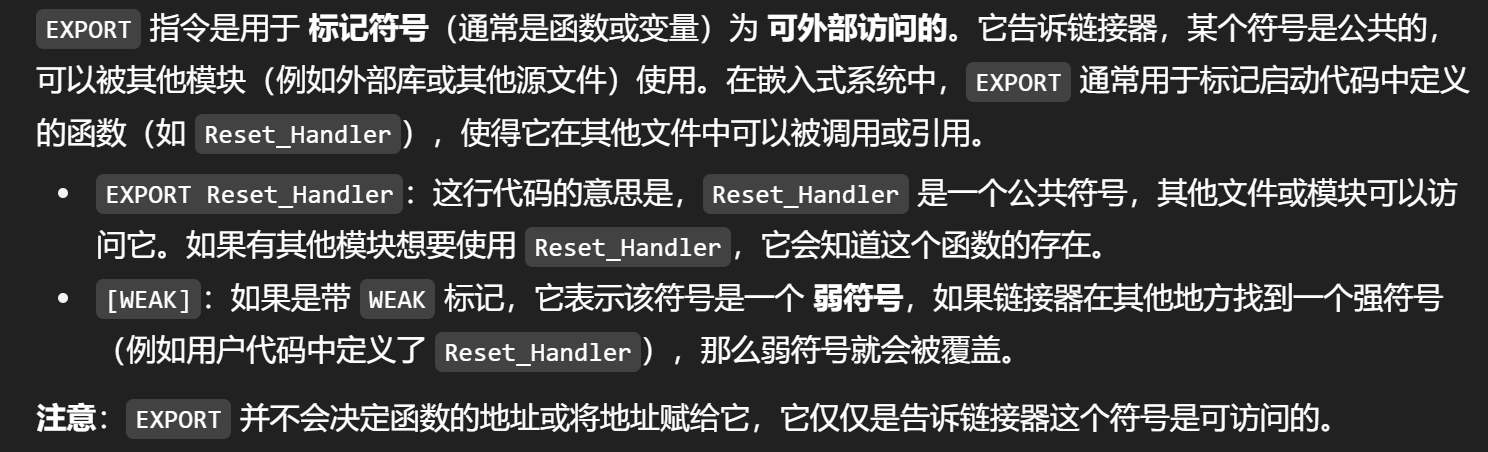

• EXPORT Reset_Handler：这行指令将 Reset_Handler 函数标记为 导出符号，也就是将它公开给其他模块使用。

• [WEAK]：这个标志意味着 Reset_Handler 是一个 弱符号（weak symbol）。弱符号允许该符号在链接时被替代（即如果有其他强符号（strong symbol）定义了 Reset_Handler，那么它会被使用，而不是使用这个弱符号）。这在嵌入式系统中非常常见，因为如果在用户代码中有自己的 Reset_Handler，那么这个默认的 Reset_Handler 就会被覆盖。

• IMPORT SystemInit：这表示 SystemInit 函数是从外部模块导入的，即它在其他地方定义。SystemInit 通常是一个用于初始化系统时钟、外设等硬件的函数，通常由启动文件提供，或者由硬件库提供。

• IMPORT __main：类似地，__main 函数是从其他地方导入的，它通常是程序的主要入口函数。在嵌入式系统中，__main 负责执行系统初始化后进入主程序的执行，通常是用户编写的程序代码。

下面解答各个汇编是什么意思

这句PROC：表示“这是一个过程（函数）”，用于配合 ENDP 成对使用，是一种语法结构提示，但本身不产生代码。意思类似c语言中，我们定义了一个叫Reset handler的函数。

这句的EXPORT只是声明“本文件里定义了Reset_Handler”并且“这个符号可被别的文件访问”，类似C语言中的在头文件声明了函数定义。

IMPORT就类似C语言的extern，从其他文件引入函数或者变量。

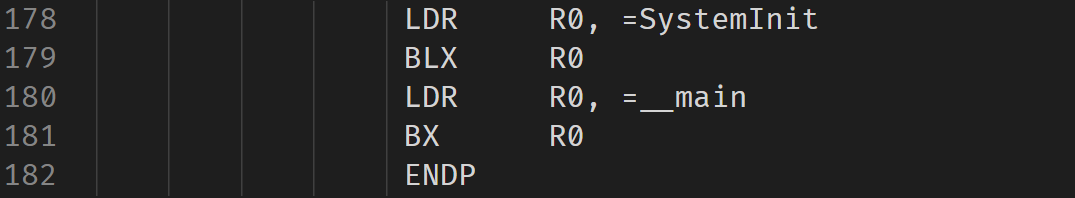

178：将SystemInit加载到R0寄存器

179：跳转到R0寄存器中的地址，并且保存返回值

180: 同上意思

181：跳转到R0寄存器中的地址，不保存返回值

182：ENDP 用于标识一个过程的结束。在 ARM 汇编中，PROC 和 ENDP 成对使用，定义了一个过程（或函数）的开始和结束。

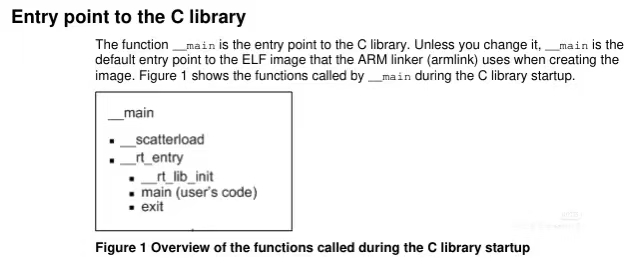

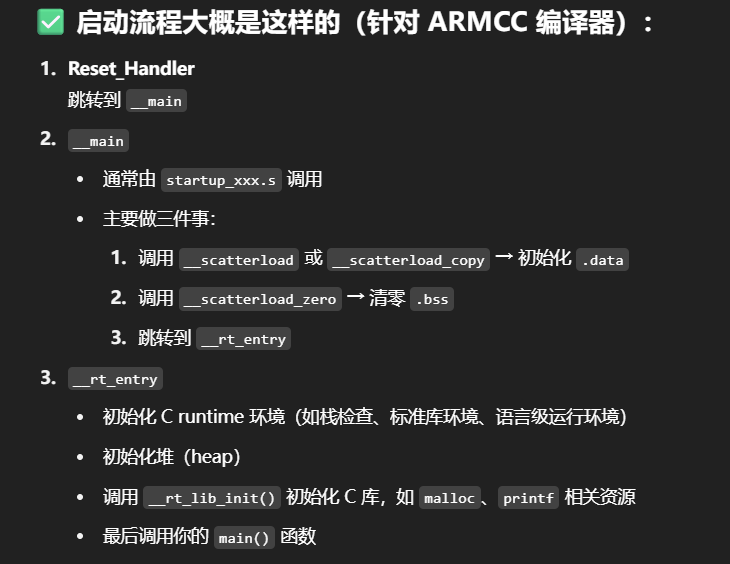

5.__main函数和main函数有什么不同，里面是什么呢？

里面的__scatterload是用于初始化.data段和.bss段

__rt_entry负责初始化堆栈（main）以及引用C库函数等，最后跳转到用户的main函数

6.最后BL程序的启动方式我们可以确定，分为两种

 1.开始直接赋值sp和pc指针，就是这种常规上电一点

2.开始只赋值pc指针，然后在中断服务函数中根据计算得出sp指针的位置，然后在__main函数前赋值给sp指针即可

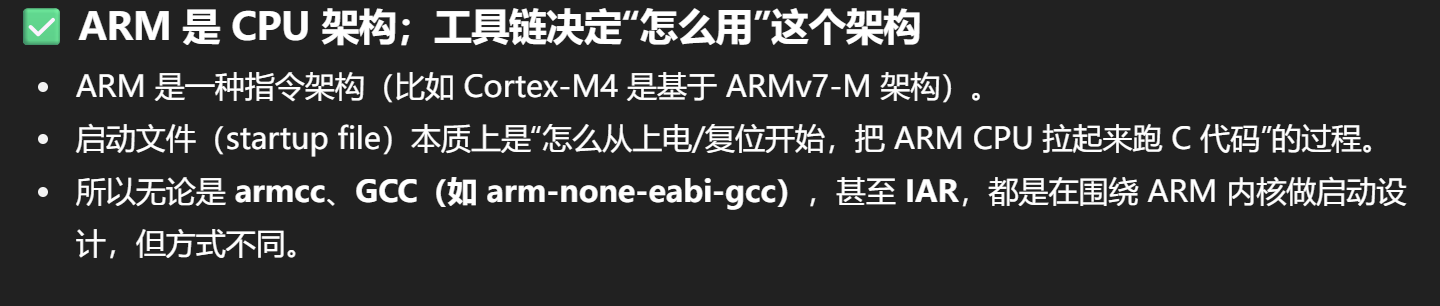

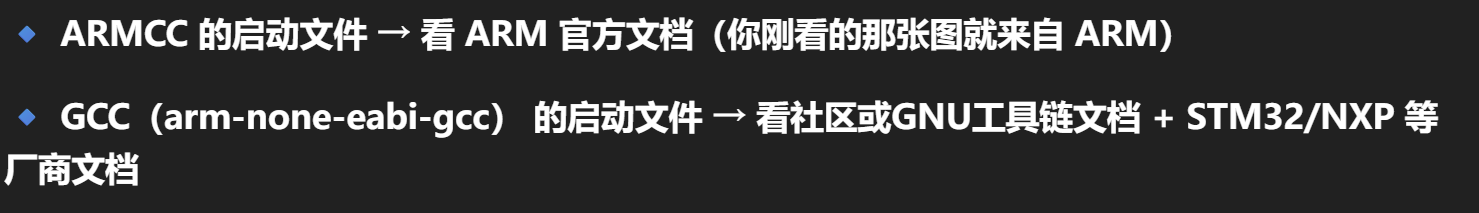

7.启动文件要根据编译器的不同查看不同的资料

8.关于中断向量表的理解

中断向量表本质就是个数值，他由__Vectors  开头以__Vectors_End结束，通过DCD连接器把中断向量函数地址储存到对应的位置，__Vectors的开头地址是由于连接器查看SCB->VTOR寄存器来定义的，所以__Vectors这个名字也是可以修改的，但是需要同时修改启动文件和连接器脚本。
最后处理器通过这个地址查找中断源对应的处理程序，这就是调用中断函数的细节过程。

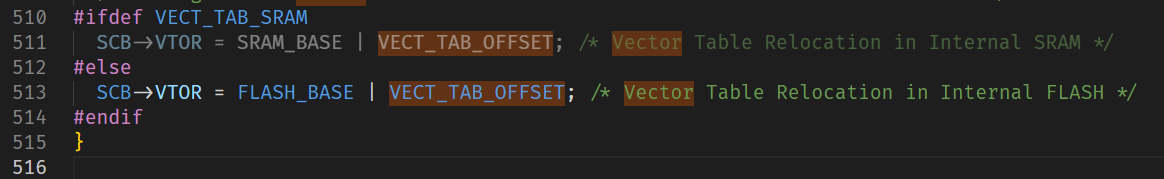

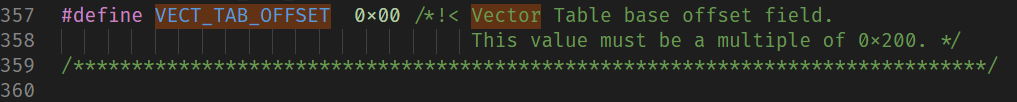

修改SCB->VTOR的位置在system_stm32f4xx.c文件里面
