一、系统拓扑结构分析

1、整体架构

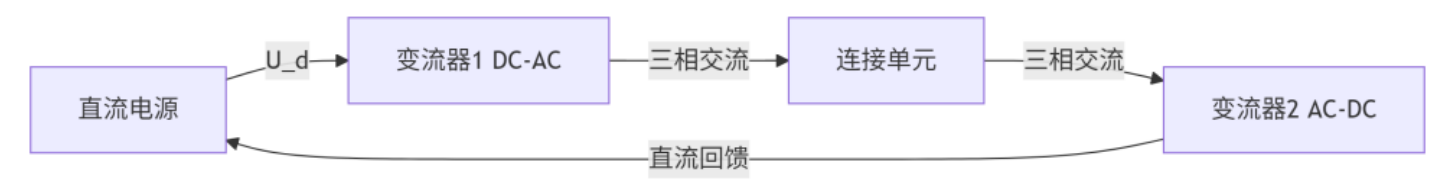

图1 整体框架图

2、关键拓扑选择

变流器1（DC-AC）：三相两电平逆变器选用三相两电平逆变器，输出线电压 32V（有效值）。推算直流电源电压应为 55–60V，本文假设 60V。

变流器2（AC-DC）： 提供两种方案：

Plan A： 三相 PWM 整流器

Plan B： 三相不控整流 + Boost 升压

由于三相不控整流直流侧电压偏低，必须额外增加 Boost 升压环节。

3. 能量流动分析

系统通过变流器1给三相 RL 负载供电，RL负载消耗部分能量，剩余能量通过变流器2回馈到直流侧，实现输出电压 U1 和电流 I1 稳定控制。

负载功率变化时，回馈能量比例也随之调整。

二、核心控制策略（双闭环运行）

控制策略采用电压外环 + 电流内环的双闭环结构：

电压环： 三相逆变器调节输出线电压 U1 恒定；

电流环： 三相整流侧调节回馈电流 I1 恒定。

当负载变小，整流回馈能量增多；负载变大，回馈能量减少。两种拓扑下具体的控制框图如下。

1、三相逆变器+三相PWM整流器

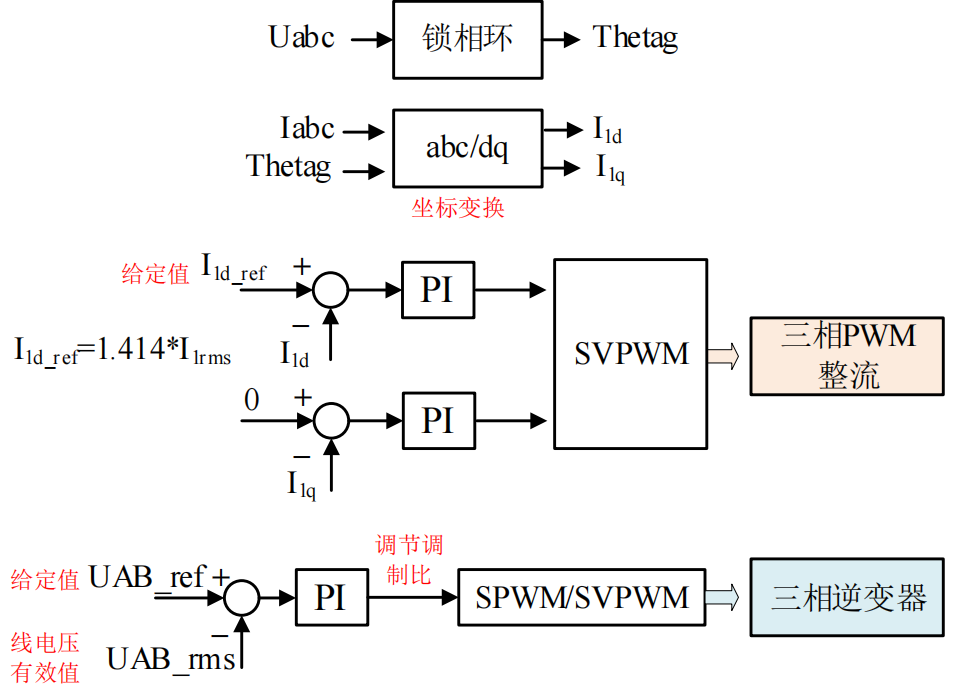

图2 三相逆变器+三相PWM整流器控制框图

2、三相逆变器+三相不控整流+Boost

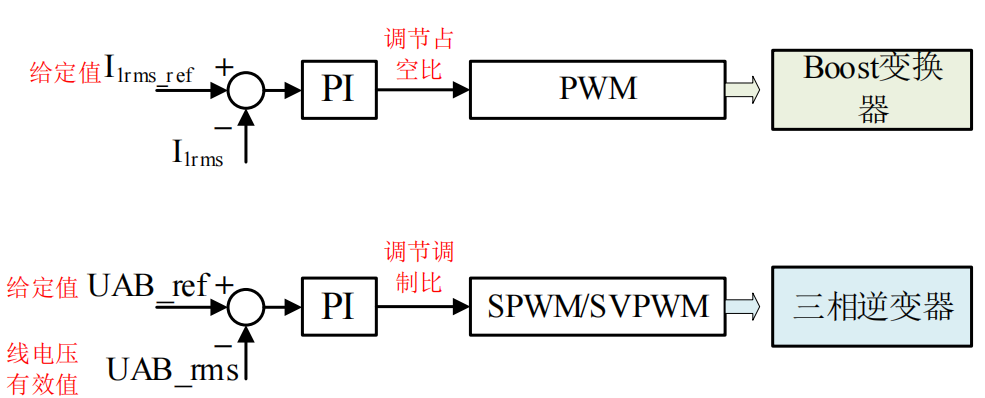

图3 三相逆变器+三相不控整流+Boost控制框图

三、仿真验证方法

1、三相逆变器+三相PWM整流器仿真结果

仿真结果显示电压、电流控制稳定性较好，波形平稳。

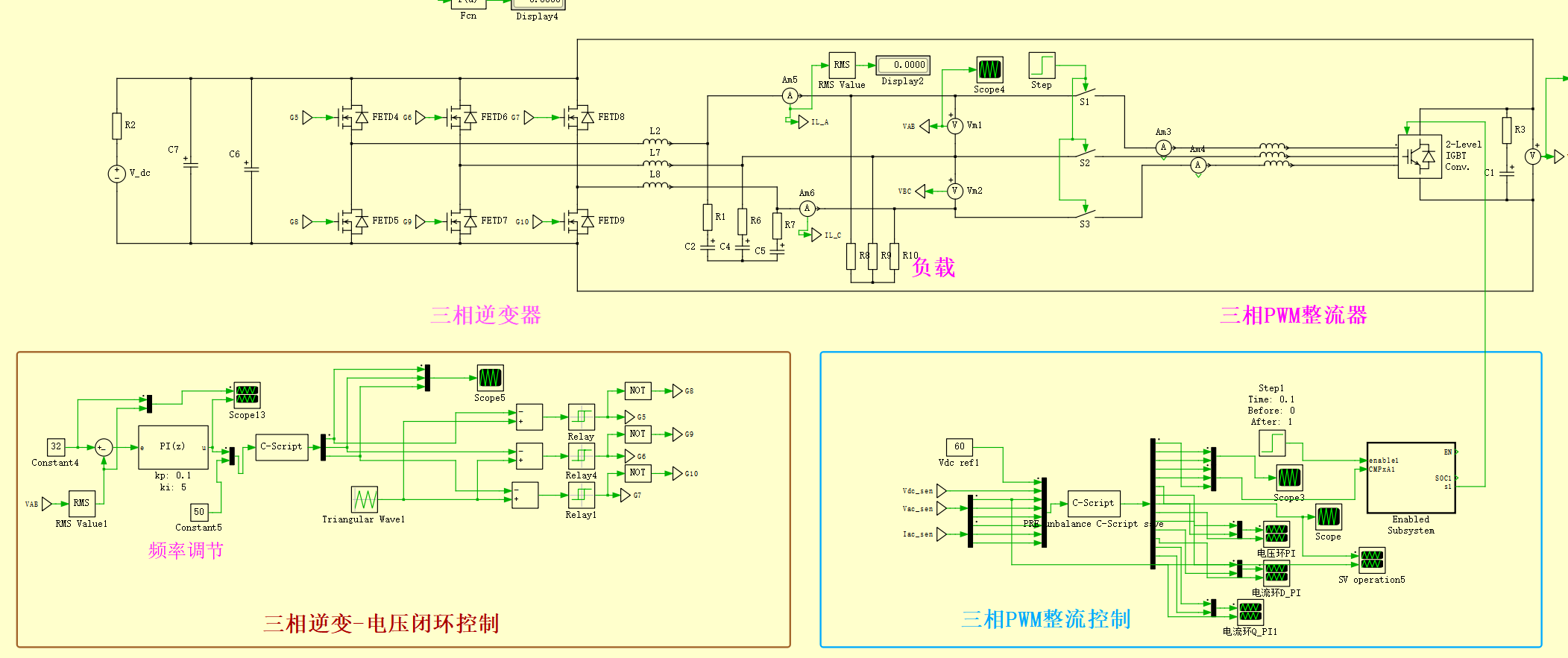

图4仿真截图

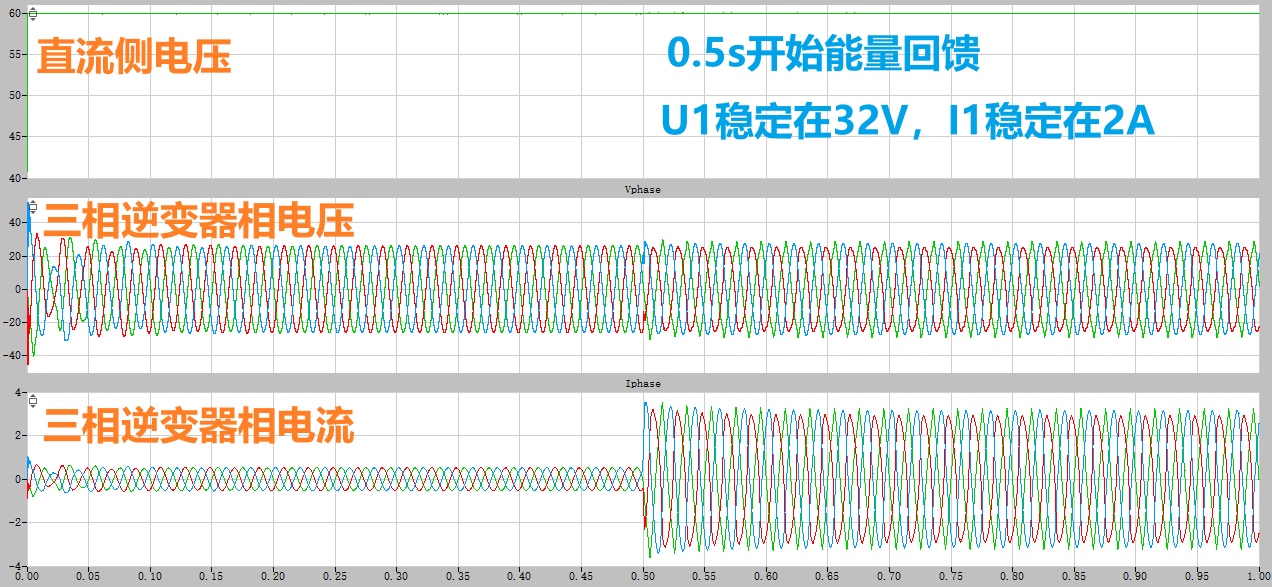

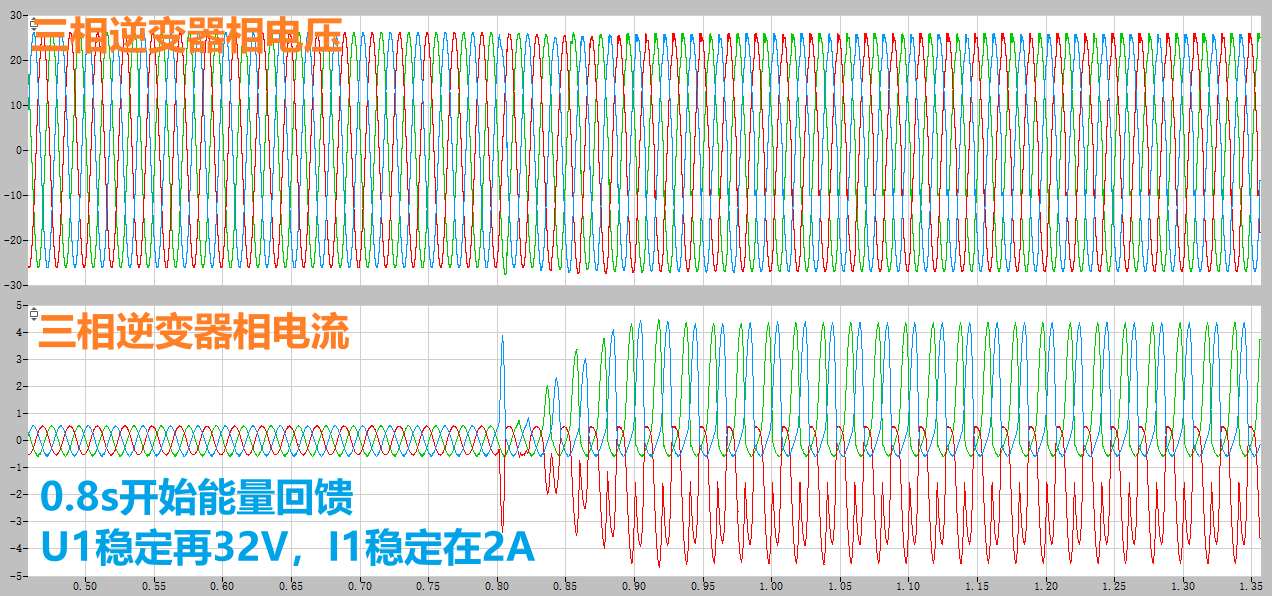

图5仿真波形

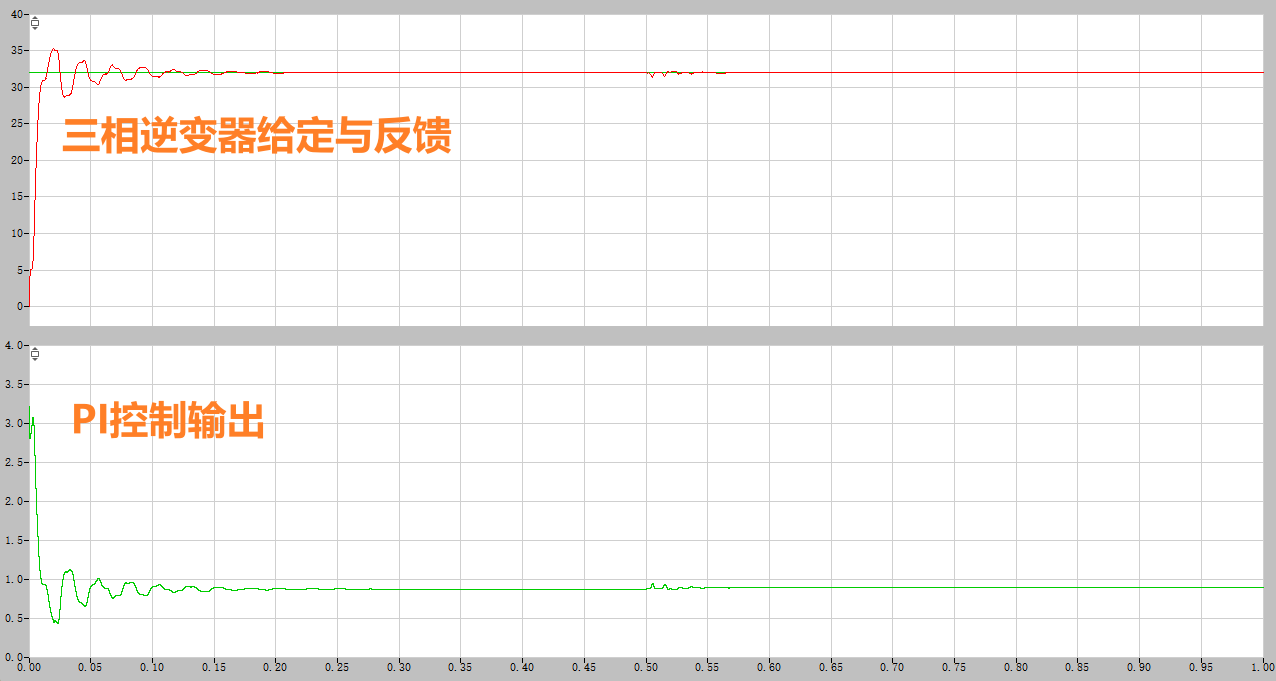

图6 三相逆变器电压外环控制效果

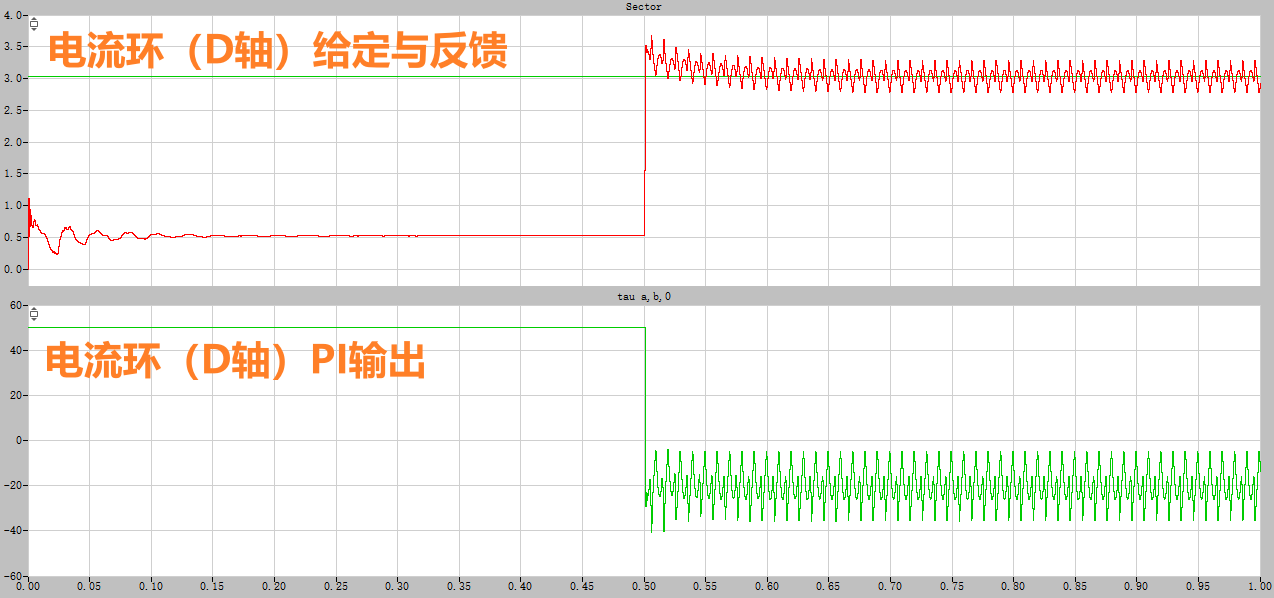

图7 三相PWM整流器D轴环控制效果

2、三相逆变器+三相不控整流+Boost仿真结果

该方案结构简单，但电流环控制效果略差于方案一。

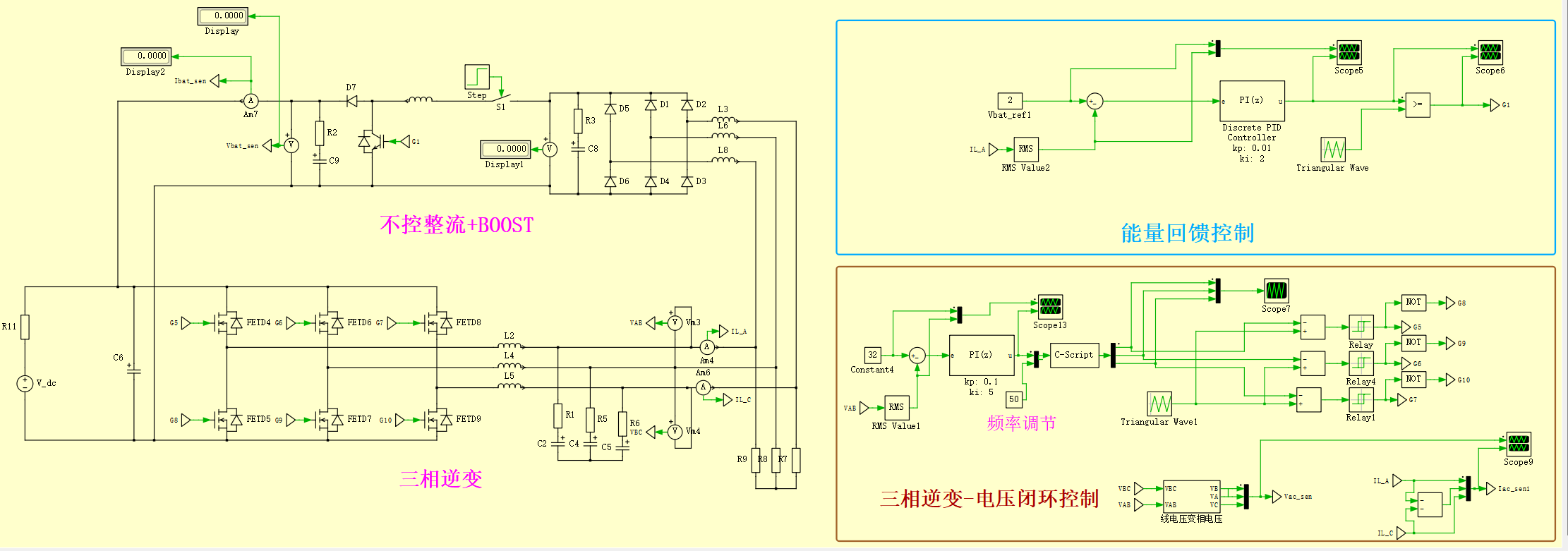

图8仿真截图

图9仿真波形

图6 三相逆变器电压外环控制效果

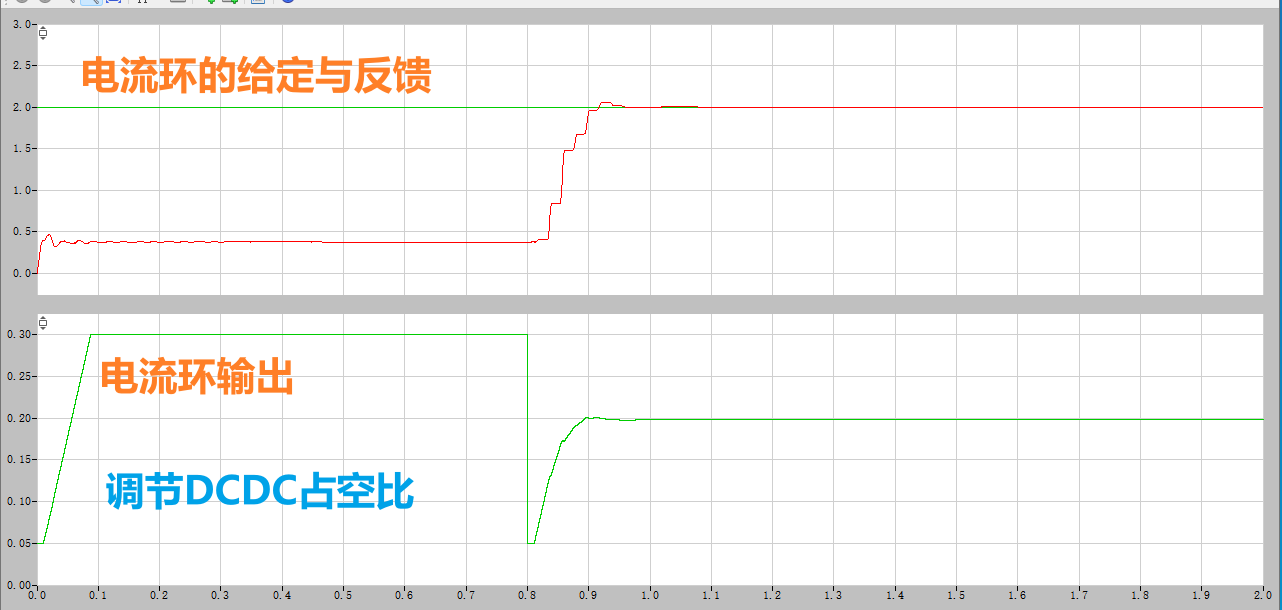

图7 DCDC变换器电流环的控制效果

四、方案对比

方案	优势	劣势
PWM整流器方案	控制精度高、动态性能好	控制算法复杂，调试难度大
不控整流+ Boost方案	电路简单	波形畸变较大

结论： 两种方案均能满足题目要求，选型应视团队能力而定。
