1. 环境

  • 芯片:全志T113
  • 内核:Linux TinaLinux 5.4.61
  • 系统:T113-S3 Tina5.0

2. 前言

硬件部门交付的主板上外挂了一颗RTC时钟芯片PCF8563,我需要实现pcf8563的驱动、外部rtc同步到系统、开机自动同步时间等工作。

这类时钟芯片大多数是通过i2c通讯和soc进行连接,而且linux内核自带了pcf8563的驱动,如果顺利的话,开发起来是非常顺利的。但是由于不熟悉流程,所以踩了很多坑,写下来作为记录供后人参考。

3. 硬件设计

外围电路参考

对比当前原理图设计,符合参考设计

所以我们的工作就是通过i2c读取时钟芯片寄存器来获取时间,连接方式:

RTC_I2C2_SCL -> PG14

RTC_I2C2_SDA -> PG15

4. 内核配置

进入kernel_menuconfig

make kernel_menuconfig

跳转到

->Device Driver

->Real Time Clock

4.1 启用debug

在系统初始化和调用rtc时能显示debug信息

往下看到Allwinner sunxi RTC,这是系统内置rtc

可以看到默认启用了系统内置的rtc以及两个附加功能,我选择了把内置时钟关掉,这样以后在系统中不会出现两个rtc设备,避免后续使用错误

4.2 关闭系统自带rtc

4.3 启用pcf8563驱动支持

注意不要选错成相近的型号。

不管是NXP的还是飞利浦的PCF8563,都是选这个8563,不同厂商的同型号料一般是pin to pin,引脚和功能都是一样的

内核配置结束,保存退出

5. 在设备中配置rtc设备节点

5.1 确认i2c引脚配置

查看原理图,外部rtc的i2c线连接到了i2c2

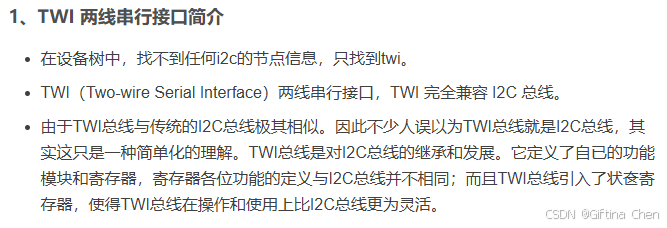

参考【全志T113-S3_100ask】6-编写IIC驱动GY-302(twi)_全志twi-CSDN博客

得知i2c2,也就是设备树中的twi2

查看T113芯片手册,可知twi2默认是分配给引脚PE12、PE13

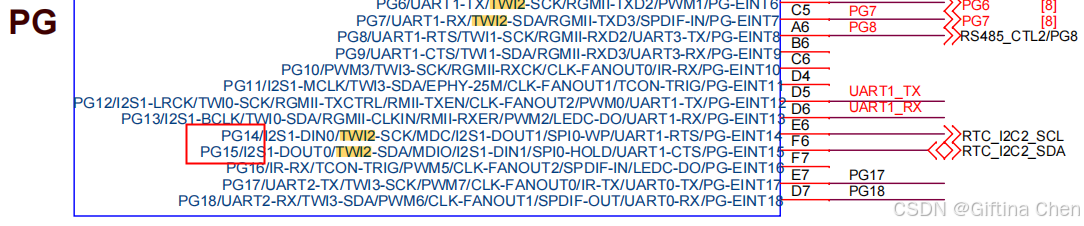

而原理图上分配给了PG14、PG15,位于function3功能

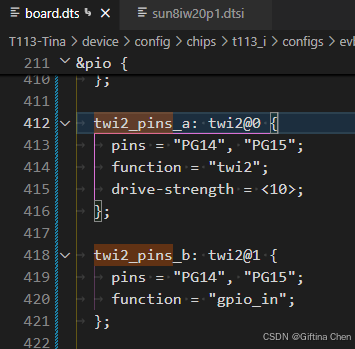

所以需要在板设备树board.dts中修改设备twi2_pins引脚配置为PG14、PG15

T113-Tina/device/config/chips/t113_i/configs/evb1_auto/board.dts

5.2 添加设备节点

阅读内核驱动中的pcf8563移植说明,可以知道我们应该怎么添加设备节点

T113-Tina/kernel/linux-5.4/Documentation/devicetree/bindings/rtc/pcf8563.txt

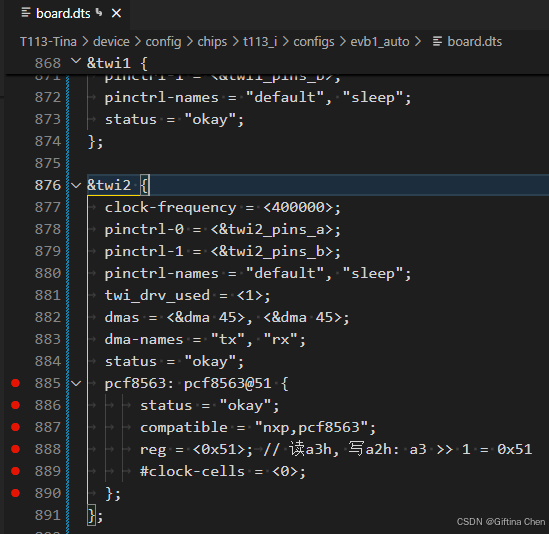

找到&twi2,在&twi2的设备树中增加pcf8563节点,并把status状态改为okay来启用

下面代码中绿色部分是增加的代码

&twi2 {
	clock-frequency = <400000>;
	pinctrl-0 = <&twi2_pins_a>;
	pinctrl-1 = <&twi2_pins_b>;
	pinctrl-names = "default", "sleep";
	twi_drv_used = <1>;
	dmas = <&dma 45>, <&dma 45>;
	dma-names = "tx", "rx";
	status = "okay";
+	pcf8563: pcf8563@51 {
+		status = "okay";
+		compatible = "nxp,pcf8563";
+		reg = <0x51>;	// 读a3h, 写a2h: a3 >> 1 = 0x51
+		#clock-cells = <0>;
+	};
};

小课堂:关于reg的计算方式

i2c从机地址通常由7位的二进制数值组成,但linux在实际通讯使用时会扩展为8位,在最低位拼接一位操作位,0表示写,1表示读。
比如pcf8563的从机地址从芯片文档中可知:


从机地址
十六进制 0xA3 0xA2
二进制 1010001 10100010

所以要取这个i2c设备的从机地址,是将0xA3或者0xA2右移一位得到

0xA3 >> 1 = 0x51
在这里插入图片描述

简单理解,就是将读写地址的二进制的最后一位去掉,再转换成16进制

10100011 -> 1010001 = 0x51
在这里插入图片描述
5.3 确认驱动成功
编译烧录后可以在开机启动日志中识别到rtc-pcf8563
在这里插入图片描述

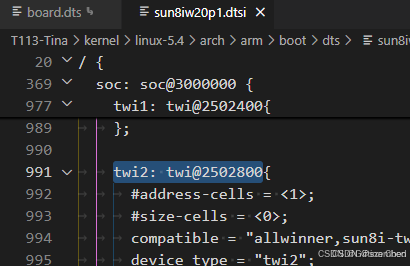

在设备树dtsi中查看 tw2的地址 2502800
在这里插入图片描述
根据tw2的地址,查看tw2设备树

cd /sys/firmware/devicetree/base/soc@3000000/twi@2502800/
ls

能看到pcf8563@51,说明设备树rtc节点配置正确
在这里插入图片描述

ls /dev/

也能查看到rtc0设备
在这里插入图片描述
说明系统能成功识别到pcf8563

5.4 联网后校准系统时间
在联网后,使用ntp来同步网络时间到系统

ntpd -p cn.pool.ntp.org -q

在这里插入图片描述
5.5 查看和设置rtc时钟

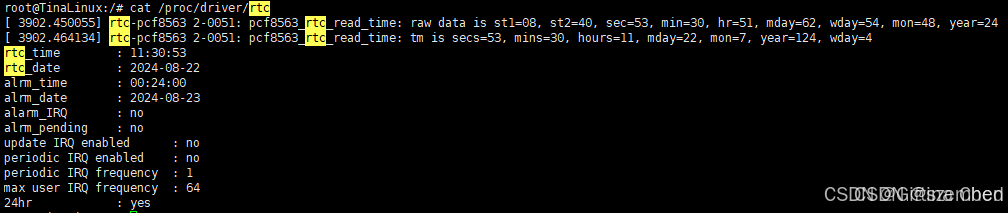

查看rtc详细信息

cat /proc/driver/rtc

在这里插入图片描述
查看rtc时间

hwclock -r

设置rtc时间与系统时间同步

hwclock -w

在这里插入图片描述
掉电后启动设备,测试外部rtc时间保存正常,也成功同步到了系统,验证pcf8563调试成功
在这里插入图片描述
在这里插入图片描述
6. 过程中遇到的问题

6.1 系统提示low voltage detected, date/time is not reliable.
参考RTC时钟操作记录_rtc-pcf8563 0-0051: low voltage detected-CSDN博客

搜索得知是rtc掉电检测器生效,pcf8563首次操作前处于未初始化状态、或者是出现过电压过低的情况会报这个错,表示rtc时间不再可信

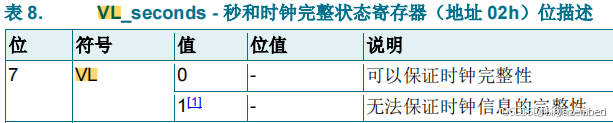

寄存器VL位置被置为高

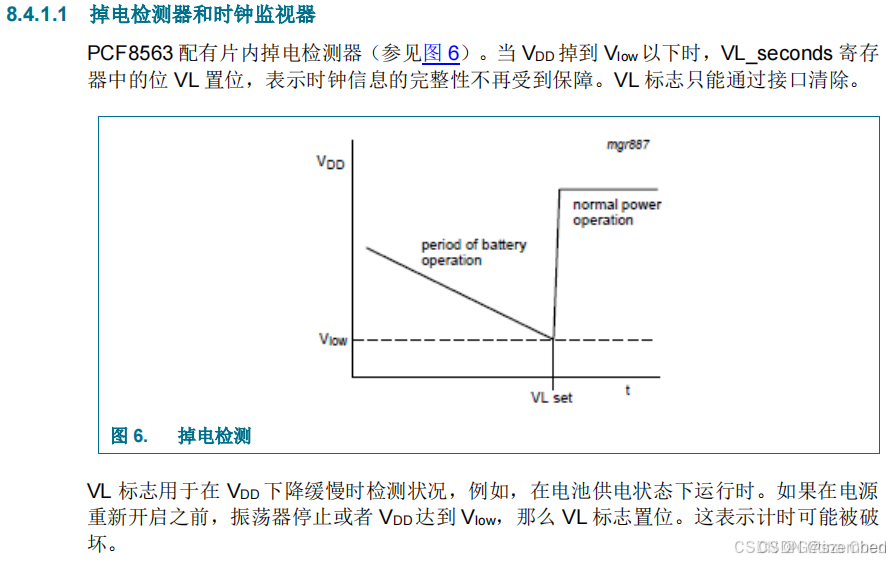

查看pcf8563芯片手册可确认原理
在这里插入图片描述

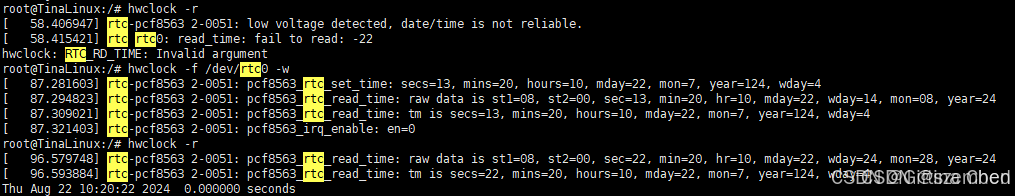

使用hwclock命令写入rtc一次即可解决
在这里插入图片描述
使用hwclock命令写入rtc一次即可解决
在这里插入图片描述
6.2 开机后系统时间还原为1970年
排查内核配置是否有启用这个开机自动从外部RTC同步时间的选项
在这里插入图片描述
也可以排查一下RTC开机后的时间是否还原为1970年,如果是的话,大概率是RTC是内部的,外部RTC没驱动起来,所以一掉电内部RTC就丢时间了。所以在一开始要把内部RTC关闭掉,这样 /dev/rtc0 这个设备一定是外部的,如果连 /dev/rtc0 设备都没有的话那就说明外部rtc没有成功驱动,重点排查i2c接口引脚定义是否正确、是否在内核配置中启用驱动支持。

RTC 驱动会注册生成串口设备/dev/rtcN,如果关闭了内置的rtc的话,只会有一个外部的rtc0
在这里插入图片描述
