概述

MPU6050 拥有众多寄存器，用于配置传感器、读取数据和控制其行为。理解这些寄存器是使用该芯片的关键。以下是一些最重要和最常用的寄存器及其功能概述。

1 核心概念

• 地址： 每个寄存器都有一个唯一的7位地址（通常用十六进制表示，如 0x6B）。

• 访问： 通过 I2C 总线进行读写访问。写操作用于配置，读操作用于获取数据或状态。

• 位操作： 寄存器通常包含多个配置位。你需要了解每个位的含义来正确设置或读取。

2 关键寄存器功能介绍

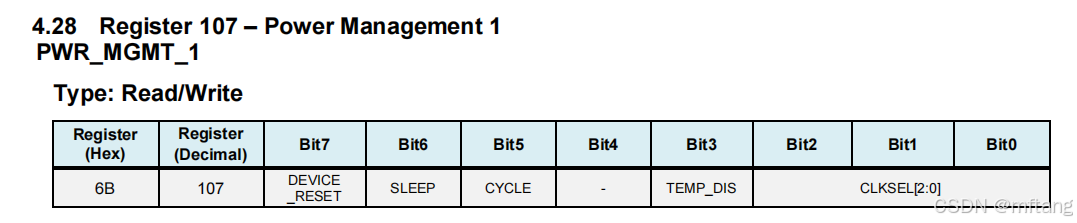

2.1 PWR_MGMT_1 (0x6B)电源管理寄存器

PWR_MGMT_1 (0x6B): 最重要的寄存器之一，其主要功能如下：

• 控制设备的主要电源状态和时钟源。

• BIT6 (DEVICE_RESET): 置1复位整个芯片（复位后自动清零）。

• BIT5 (SLEEP): 置1进入低功耗睡眠模式；置0唤醒设备。

• BIT3 (CYCLE): 置1进入循环模式（低功耗周期唤醒采样）。

• BIT[2:0] (CLKSEL): 选择内部时钟源。

  • 000 = 内部8MHz振荡器（默认）。

  • 001 = PLL with X axis gyroscope reference（推荐）。

  • 010 = PLL with Y axis gyroscope reference。

  • 011 = PLL with Z axis gyroscope reference。

  • 100 = PLL with external 32.768kHz reference。

  • 101 = PLL with external 19.2MHz reference。

  • 110 = 保留。

  • 111 = 停止时钟，保持时序发生器复位。

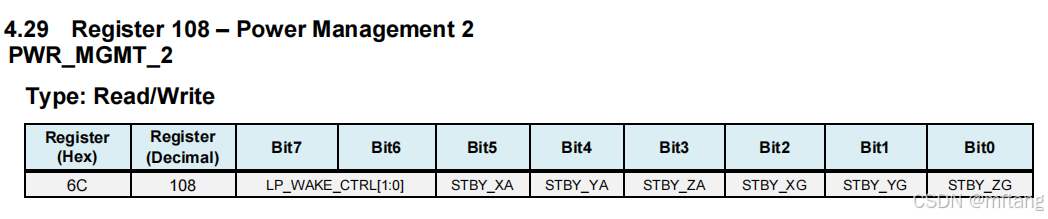

2.2  PWR_MGMT_2 (0x6C)电源管理寄存器

其主要用于控制控制加速度计和陀螺仪各个轴的待机模式，唤醒方式，其各个bit的意义如下：

• 控制加速度计和陀螺仪各个轴的待机模式。

• BIT[5:4] (LP_WAKE_CTRL): 循环唤醒频率设置（当CYCLE=1时）。

• BIT[2:0] (STBY_XA, STBY_YA, STBY_ZA): 置1使对应加速度计轴进入待机。

• BIT[5:3] (STBY_XG, STBY_YG, STBY_ZG): 置1使对应陀螺仪轴进入待机。

2.3 配置寄存器

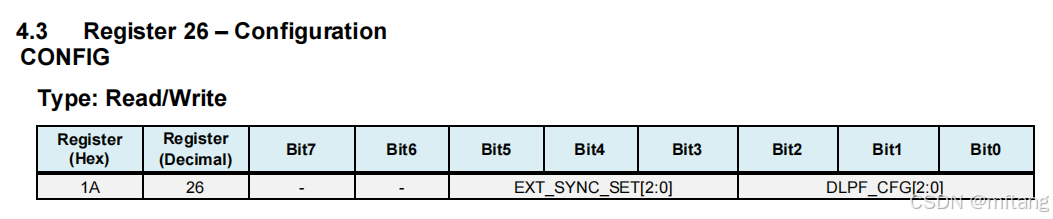

2.3.1  配置寄存器（CONFIG (0x1A)）

其主要用于配置数字低通滤波器(DLPF)和外部帧同步(FSYNC)。各个bit的功能如下：

• BIT[2:0] (DLPF_CFG): 设置数字低通滤波器带宽。 这个设置直接影响采样率(SMPLRT_DIV)和输出数据速率。

  • 000 = 加速度计260Hz，陀螺仪256Hz (Fs=8kHz)

  • 001 = 加速度184Hz，陀螺188Hz (Fs=1kHz)

  • 010 = 加速度94Hz，陀螺98Hz (Fs=1kHz)

  • 011 = 加速度44Hz，陀螺42Hz (Fs=1kHz)

  • 100 = 加速度21Hz，陀螺20Hz (Fs=1kHz)

  • 101 = 加速度10Hz，陀螺10Hz (Fs=1kHz)

  • 110 = 加速度5Hz，陀螺5Hz (Fs=1kHz)

  • 111 = 禁用DLPF（使用原始传感器输出）。

• BIT[5:3] (EXT_SYNC_SET): 选择哪个信号输入到FSYNC引脚用于帧同步（通常不用，设为0）。

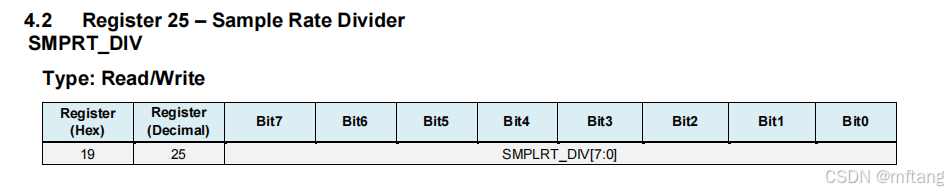

 2.3.2  配置寄存器（SMPLRT_DIV (0x19)）

其主要用于配置采样分频器。其使用方法如下：

• 采样率分频器。与DLPF_CFG配合决定最终输出数据速率(ODR)。

• 值范围：0-255。

• ODR = Gyroscope Output Rate / (1 + SMPLRT_DIV)

• Gyroscope Output Rate 由 DLPF_CFG 决定（通常是1kHz或8kHz）。

• 例如：DLPF_CFG=001 (Gyro ODR=1kHz), SMPLRT_DIV=9 -> ODR = 1000Hz / (1+9) = 100Hz。

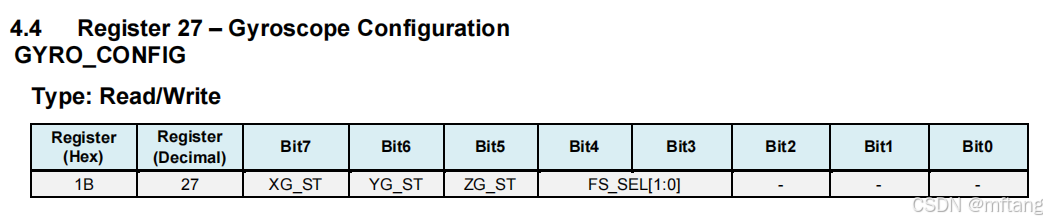

2.3.3 陀螺仪配置寄存器（GYRO_CONFIG (0x1B)）

其主要用于：配置陀螺仪的自检和量程(Full Scale Range - FSR)

• BIT[7:5] (XG_ST, YG_ST, ZG_ST): 置1启用对应轴的自检（产生特定输出）。

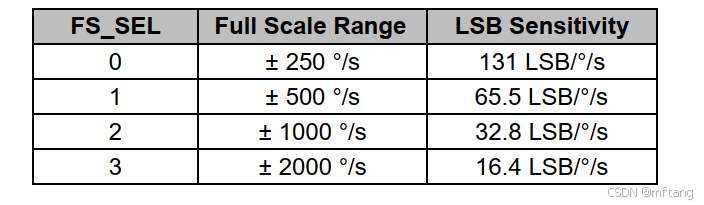

• BIT[4:3] (FS_SEL): 设置陀螺仪量程。

  • 00 = ±250 °/s

  • 01 = ±500 °/s

  • 10 = ±1000 °/s

  • 11 = ±2000 °/s (默认值)

• 量程越大，灵敏度越低（LSB/(°/s)值越大），能测量的最大角速度越大。

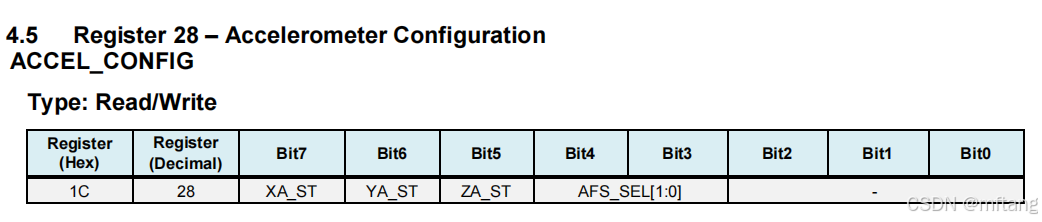

 2.3.4 加速度计配置寄存器（ACCEL_CONFIG (0x1C)）

该寄存器用于配置：加速度计的自检和量程(Full Scale Range - FSR)。

• BIT[7:5] (XA_ST, YA_ST, ZA_ST): 置1启用对应轴的自检。

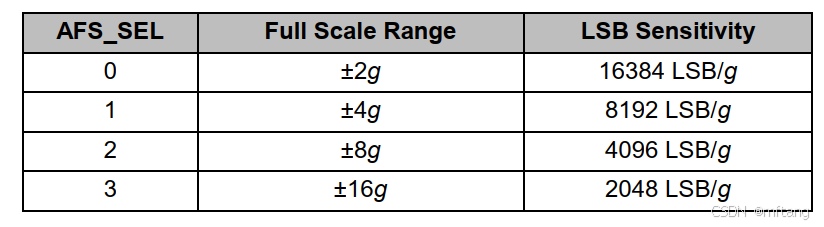

• BIT[4:3] (AFS_SEL): 设置加速度计量程。

  • 00 = ±2 g

  • 01 = ±4 g

  • 10 = ±8 g

  • 11 = ±16 g (默认值)

• 量程越大，灵敏度越低（LSB/g值越大），能测量的最大加速度越大。

2.4 数据输出寄存器 (只读)

这些寄存器存储最新的传感器数据采样值。读取时通常从第一个寄存器地址开始连续读取多个字节。

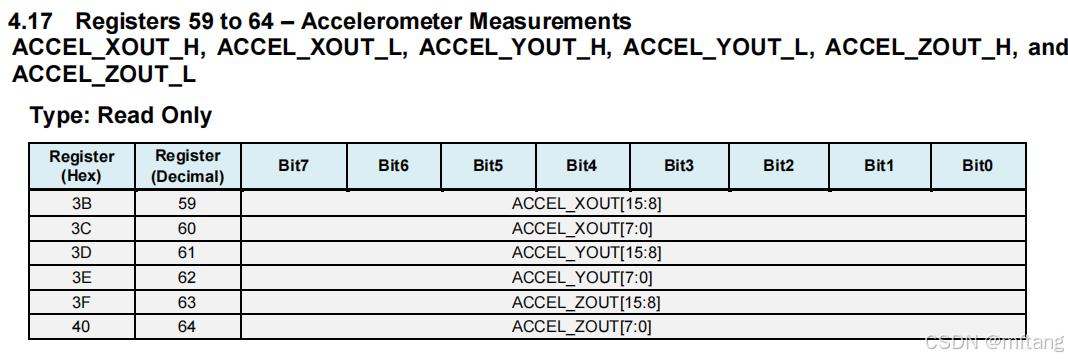

• ACCEL_XOUT_H (0x3B) & ACCEL_XOUT_L (0x3C): 加速度计 X 轴数据 (高8位 / 低8位)。

• ACCEL_YOUT_H (0x3D) & ACCEL_YOUT_L (0x3E): 加速度计 Y 轴数据。

• ACCEL_ZOUT_H (0x3F) & ACCEL_ZOUT_L (0x40): 加速度计 Z 轴数据。

• ---

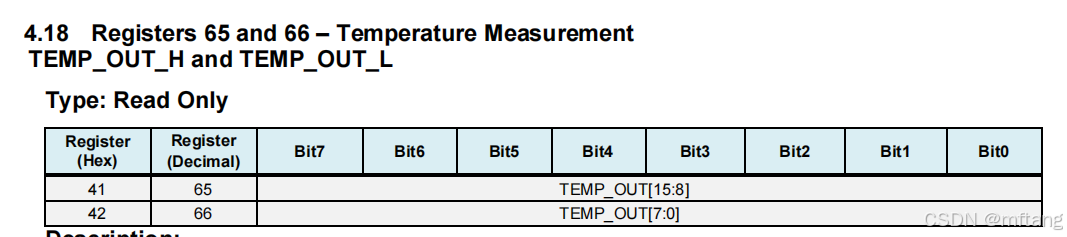

  TEMP_OUT_H (0x41) & TEMP_OUT_L (0x42): 温度传感器数据。

  • Temperature (°C) = (TEMP_OUT / 340.0) + 36.53

• ---

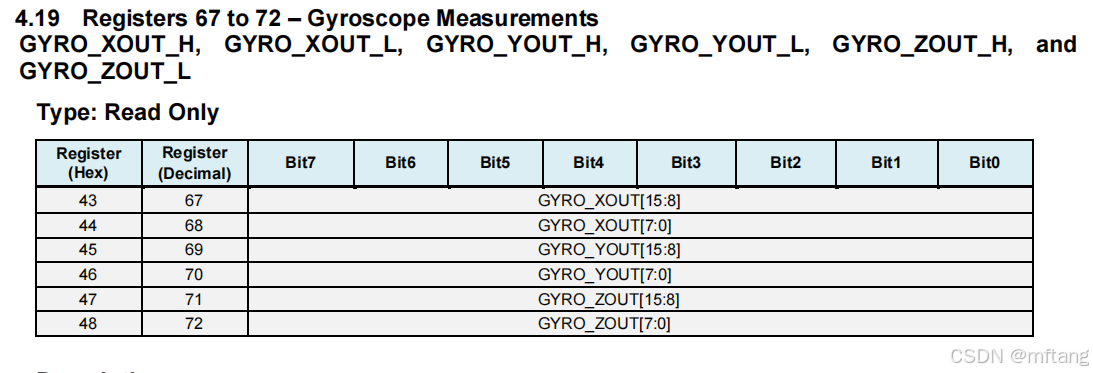

  GYRO_XOUT_H (0x43) & GYRO_XOUT_L (0x44): 陀螺仪 X 轴数据。

• GYRO_YOUT_H (0x45) & GYRO_YOUT_L (0x46): 陀螺仪 Y 轴数据。

• GYRO_ZOUT_H (0x47) & GYRO_ZOUT_L (0x48): 陀螺仪 Z 轴数据。

  ---

  读取顺序：

•  通常从 0x3B 开始连续读取14个字节 (AXH, AXL, AYH, AYL, AZH, AZL, TH, TL, GXH, GXL, GYH, GYL, GZH, GZL)。

2.4 中断寄存器

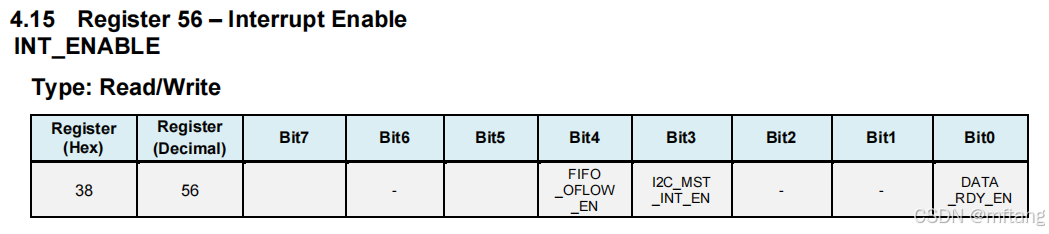

1）INT_ENABLE (0x38): 使能特定的中断源

• BIT0 (DATA_RDY_EN): 置1使能数据就绪中断（当有新数据可用时触发）。

• ...其他中断源（如运动检测、自由落体等）。

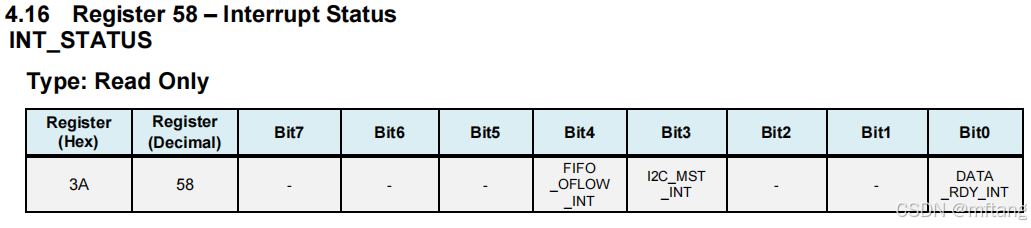

2） INT_STATUS (0x3A): 读取当前中断状态（哪个中断被触发）

• BIT0 (DATA_RDY_INT): 置1表示数据就绪中断已发生。

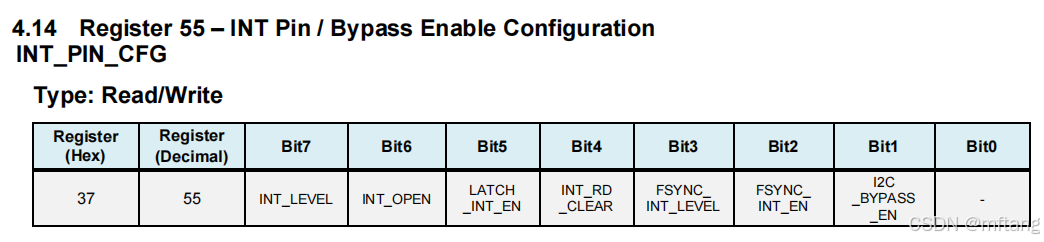

3） INT_PIN_CFG (0x37): 配置中断引脚(INT)的行为。

• BIT7 (ACTL): 置1使中断引脚低电平有效（默认高电平有效）。

• BIT6 (OPEN): 置1配置中断引脚为开漏输出（默认推挽）。

• BIT5 (LATCH_INT_EN): 置1使中断信号锁存（需要读取INT_STATUS清除）；置0为脉冲（50us）。

• BIT4 (INT_RD_CLEAR): 置1表示读取INT_STATUS寄存器会自动清除所有中断标志（与锁存模式配合）。

2.5 其他重要寄存器

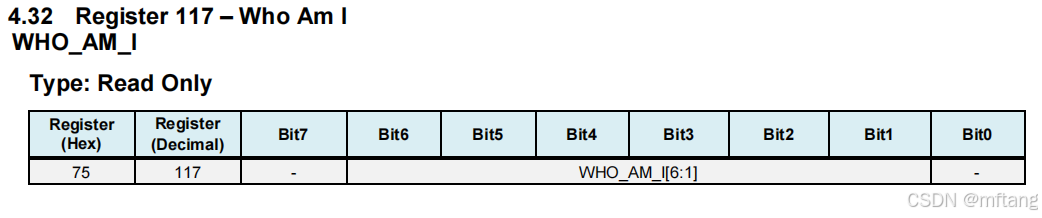

1） WHO_AM_I (0x75)

 只读寄存器，包含设备ID（对于MPU6050通常是0x68）。用于检查I2C通信是否正常。

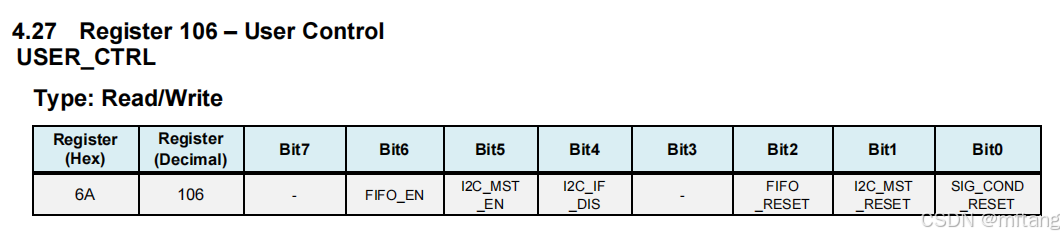

2） USER_CTRL (0x6A): 用户控制功能

• BIT7 (DMP_EN): 置1使能DMP（数字运动处理器）。

• BIT6 (FIFO_EN): 置1使能FIFO缓冲区。

• BIT5 (I2C_MST_EN): 置1使能MPU6050作为I2C主机（连接其他I2C设备，如磁力计HMC5883L/AK8963）。

• BIT1 (I2C_IF_DIS): 置1禁用辅助I2C总线（如果只想用主I2C接口）。

• BIT0 (SIG_COND_RESET): 置1复位所有信号路径和FIFO。

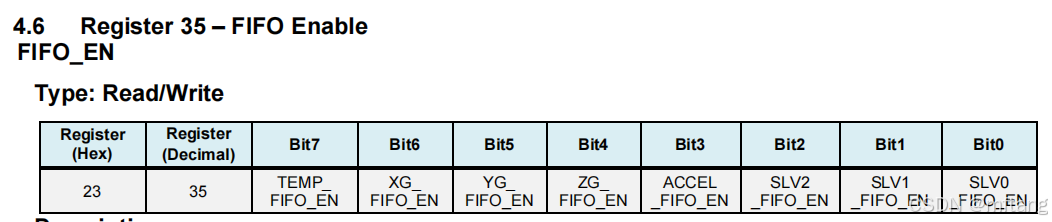

3） FIFO_EN (0x23):

控制哪些数据流（加速度计、陀螺仪、温度、辅助I2C）被写入FIFO缓冲区。

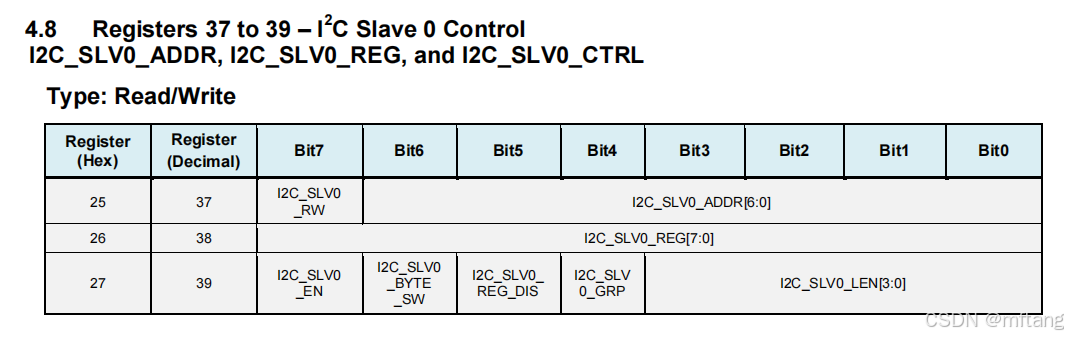

4） I2C_SLV* (0x25 - 0x40):

一组寄存器，用于配置MPU6050作为I2C主机时如何与辅助I2C设备（如磁力计）通信（设置从机地址、寄存器、读写操作等）。

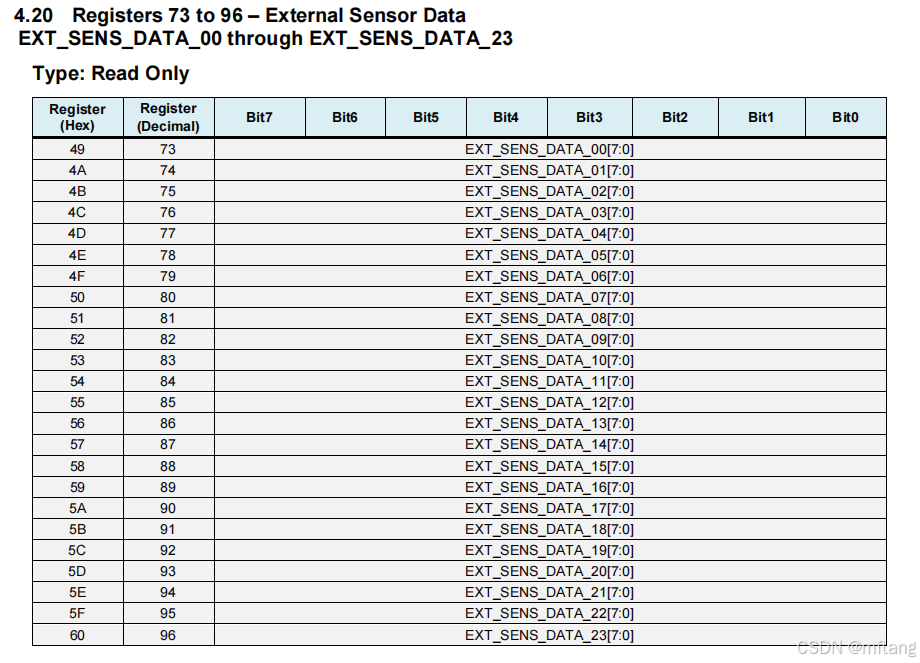

5） Registers 73 to 96 – External Sensor Data ： 扩展Sensor的数据寄存器

3  基本使用流程

1. 初始化I2C总线。

2. 检查WHO_AM_I寄存器（0x75） 确认设备连接正常（返回0x68）。

3. 唤醒设备： 写PWR_MGMT_1寄存器（0x6B），将SLEEP位(BIT6)清零（通常同时设置CLKSEL为001）。

4. 配置量程： 写GYRO_CONFIG（0x1B）设置陀螺仪量程(FS_SEL)。写ACCEL_CONFIG（0x1C）设置加速度计量程(AFS_SEL)。

5. 配置采样率和滤波器： 写SMPLRT_DIV（0x19）设置分频系数。写CONFIG（0x1A）设置DLPF_CFG。

6. (可选) 配置中断： 如果需要数据就绪中断，配置INT_PIN_CFG（0x37），使能DATA_RDY_EN位(BIT0)在INT_ENABLE（0x38）中。

7. 循环读取数据：

   • 轮询INT_STATUS（0x3A）的DATA_RDY_INT位或等待硬件中断。

   • 从ACCEL_XOUT_H（0x3B）开始连续读取14个字节。

   • 将高低字节组合成16位有符号整数。

   • 根据配置的量程(FS_SEL, AFS_SEL)将原始值转换为物理量（°/s, g）。

   • 按公式转换温度数据。

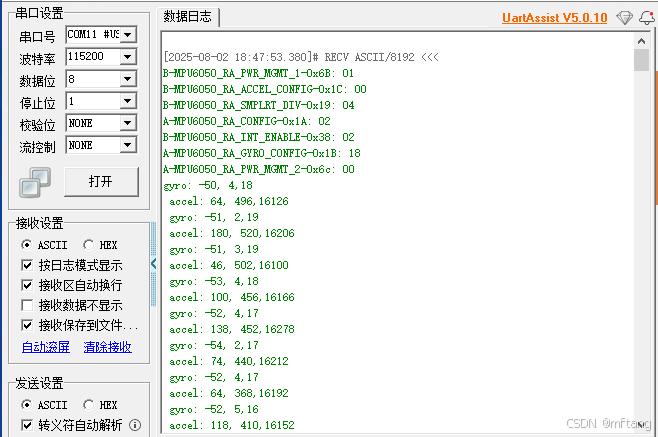

参数配置范例：
