很多同学在学单片机时，看到“定时器”“中断”就头疼，觉得代码复杂难记，单片机自学困难。其实做一个定时器时钟，核心原理特别简单——就像给单片机装了个“电子秒表”，咱们只要搞懂这个秒表怎么用，不用死记函数也能上手。

一、为什么非要用定时器做时钟？

先想个简单问题：怎么让单片机知道“1秒过去了”？

如果用 delay(1000) 这样的延时函数，看似能实现，但有两个大问题：

- 延时的时候，单片机啥也干不了（比如数码管会一直黑着，没法实时显示）；

- 延时时间特别不准，程序多一行少一行，1秒可能变成1.5秒，一天下来能差好几分钟。

而定时器就不一样了：

它像一个独立的“后台秒表”，自己默默计时，不耽误单片机做其他事（比如刷新数码管）；而且时间由硬件控制，误差特别小，走一天可能也就差几秒钟。

二、定时器的核心逻辑：就像给杯子装水

用一个生活例子就能讲明白定时器的工作原理：

假设我们有一个杯子（定时器），杯子最多能装65535滴水（16位定时器的最大计数）。现在想让杯子每1毫秒就“满一次”（触发一次中断），该怎么做？

很简单：先往杯子里装一部分水，剩下的空间刚好能装922滴水（11.0592MHz晶振下，1毫秒需要的计数次数）。这样每加922滴水，杯子就满了，我们就知道“1毫秒过去了”。

这里的“装一部分水”，就是代码里的“装初值”；“杯子满了”就是“定时器溢出”，会触发中断告诉单片机“时间到了”。

三、从1毫秒到1秒：定时器怎么“数时间”？

1. 让定时器每1毫秒“提醒”一次

单片机的晶振（比如11.0592MHz）会不断产生脉冲，就像“水滴”。12个脉冲相当于1滴，定时器每接1滴就“数1次”。

要让它1毫秒后提醒，就需要算好“提前装多少水”：

- 1毫秒 = 1000微秒，1滴水下落的时间约1.085微秒（12÷11.0592MHz）；

- 1毫秒需要的水滴数：1000÷1.085≈922滴；

- 所以提前装的水 = 65535 - 922 + 1 = 64614（+1是因为最后1滴会让杯子刚好满）。

代码中使用官方例程直接由单片机自行计算得出

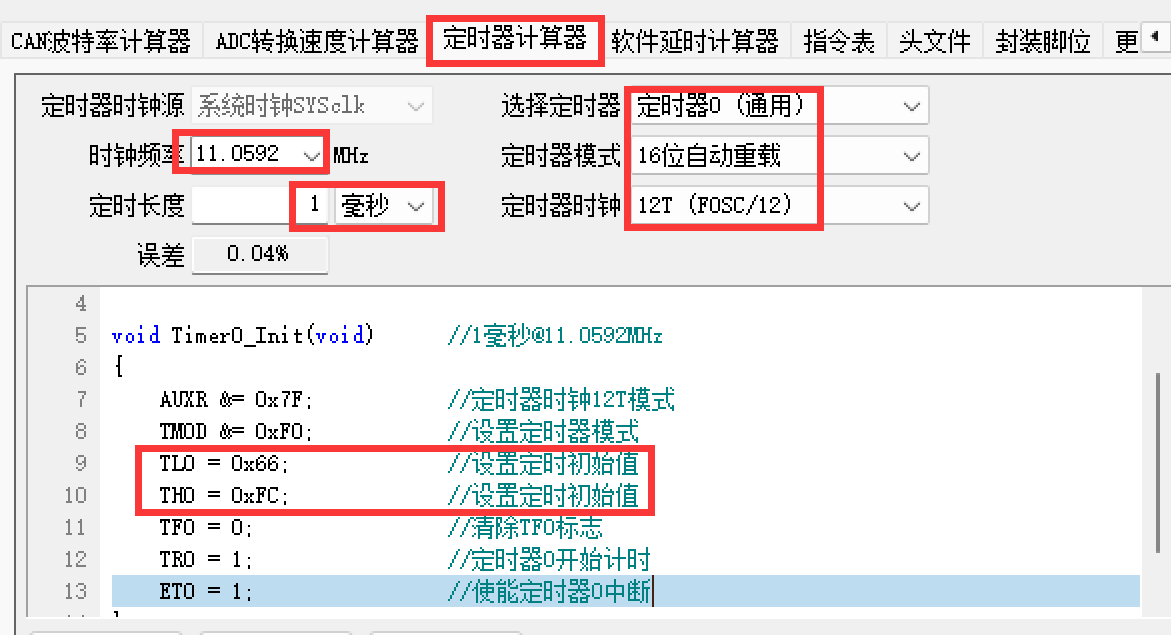

PS：平时可使用STC-ISP烧录软件精准生成定时函数

2. 累计1000个“1毫秒”就是1秒

定时器每1毫秒“提醒”一次（触发中断），我们就记一个数（比如用 count这个变量）。当 count 记到1000时，就说明“1秒过去了”，这时让秒数（ sec ）加1，再把 count 清零重新记。

3. 时、分、秒的进位逻辑

这和普通时钟一样：

- 秒数到60，就清零，让分钟（ min ）加1；

- 分钟到60，就清零，让小时（ hour ）加1；

- 小时到24，就清零（24小时制）。

四、代码不用死记，理解原理即可

不用纠结函数怎么写，记住定时器工作的3个关键步骤：

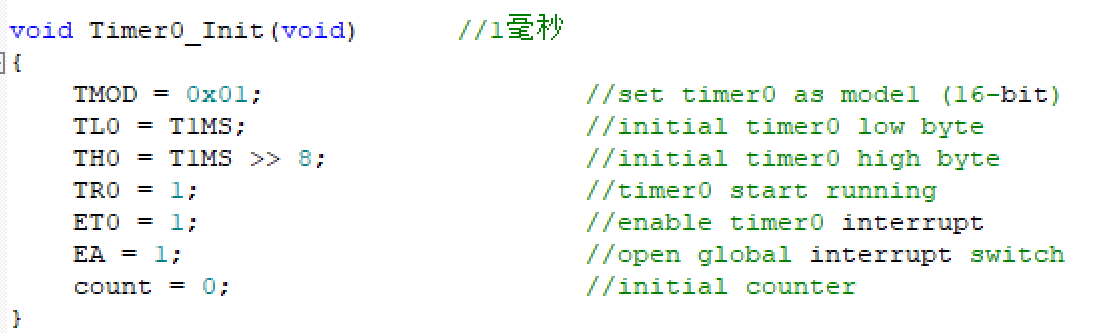

1. “启动秒表”——初始化定时器

告诉单片机：用哪个定时器（比如定时器0）、工作模式（选16位模式最常用）、提前装多少水（初值）、允许它“提醒”（开中断）。

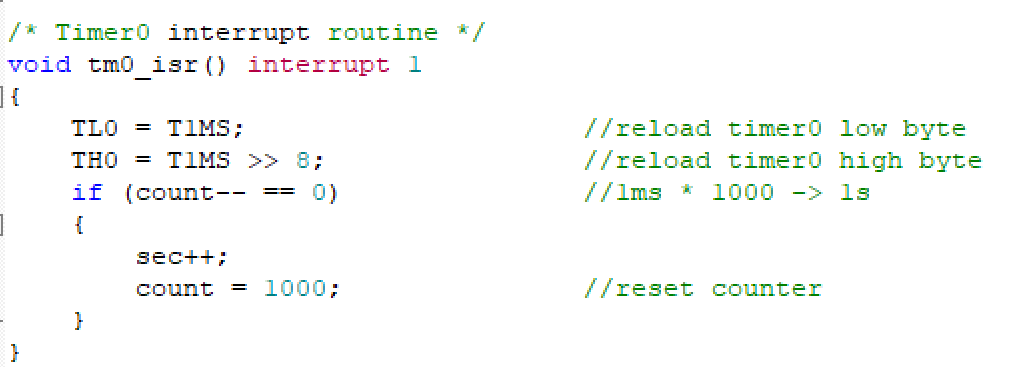

2. “秒表响了”——中断服务函数

定时器每1毫秒“响一次”，这里就做两件事：

- 重新装水（不然下次要等满杯65535滴，时间就错了）；

- 让 cnt 加1，满1000就给秒数加1，再处理进位。

3.进制转换逻辑

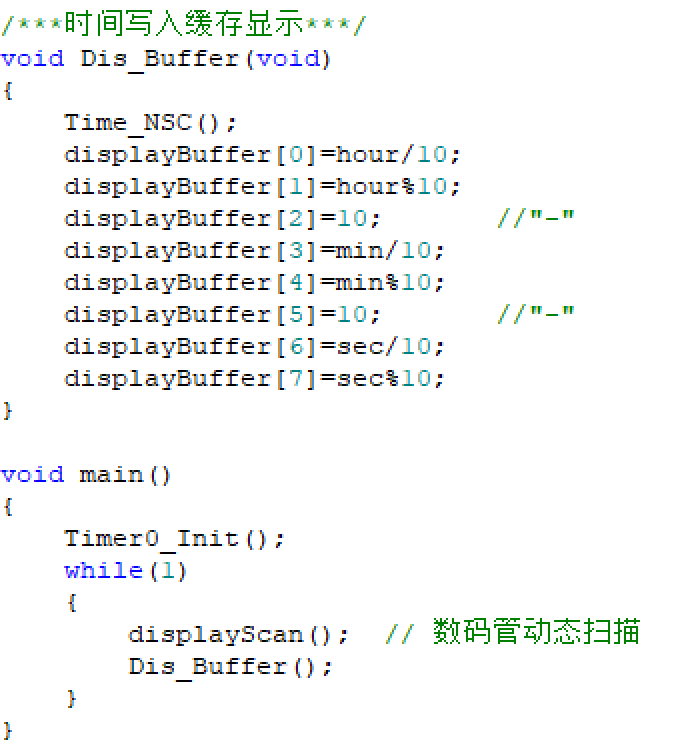

4. “显示时间”——主循环

将时分秒写入缓存区域，在主程序不用管计时，只要不停刷新数码管，把当前的 hour 、 min 、 sec 显示出来就行。

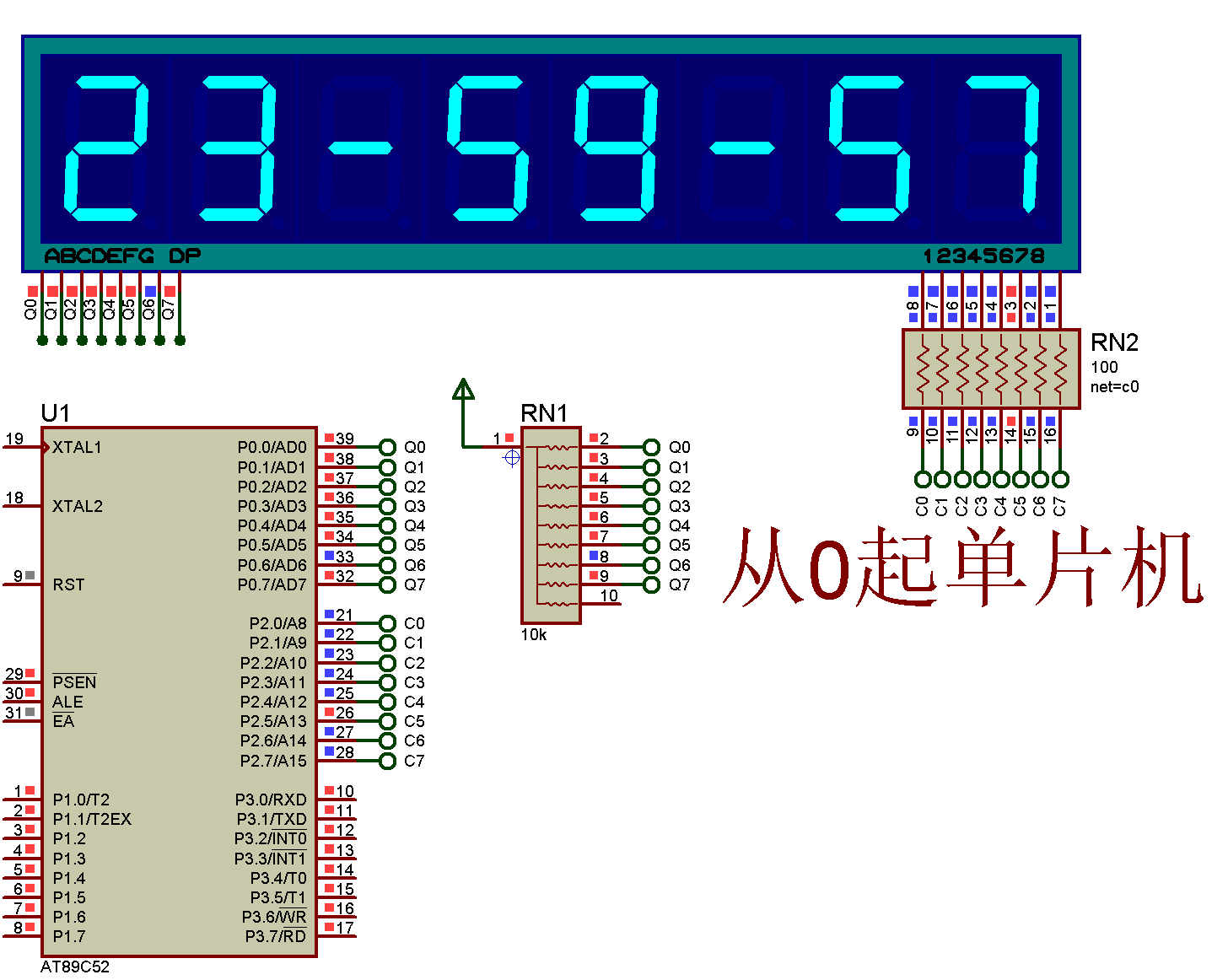

五、Proteus仿真验证功能

仿真图可直接使用上期8位数码管动态显示图，具体绘制流程不在重复，直接展示结果！

8位共阳数码管动态显示链接

https://blog.csdn.net/qq_43297731/article/details/149648916?sharetype=blog&shareId=149648916&sharerefer=APP&sharesource=qq_43297731&sharefrom=link



六、新手最容易踩的3个坑

1. 计时不准？可能初值算错了

晶振频率不一样，1毫秒需要的“水滴数”也不一样。如果用12MHz晶振，初值就不是0xFC18了，得重新算。建议使用软件直接生成。

2. 秒数跳得快？没重新装初值

定时器“满了”之后，里面的水会清空，必须在中断里重新装回初值，不然下次要等65535滴才会响，时间就变长了。（STC89系列单片机无法自动重装初值，STC15，STC8等其他系列可自动重装）

3. 显示乱闪？中断里别写太多代码

中断服务函数要尽量简单，只做计数和进位。如果在里面写复杂的显示代码，会耽误下一次计时，导致时间不准。

其实核心就两句话：

- 给定时器装个初值，让它每1毫秒“提醒”一次；

- 累计1000次提醒就是1秒，再处理时、分、秒的进位。
