近在调试FOC的代码，当前在处理电角度的代码，基于此，梳理下相关的内容。

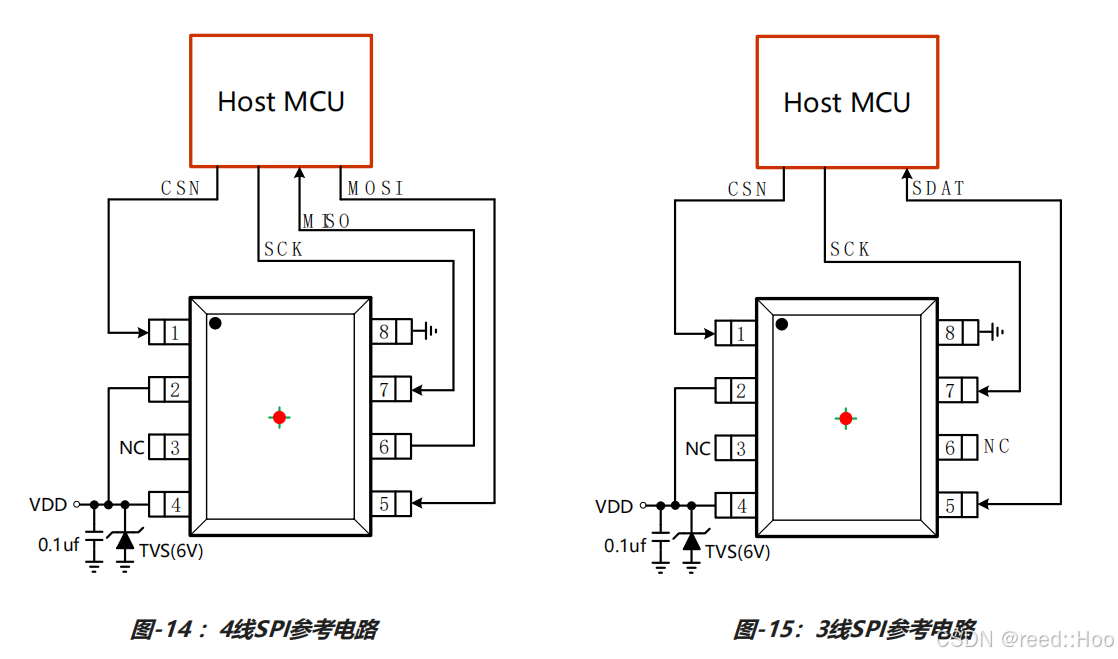

1、MT6816是麦歌恩公司的一款磁编码器，支持ABZ、PWM、SPI 等多种接口，我这里使用的是SPI，SPI可以直接读出角度相关的绝对数据。SPI接口支持三线式和四线式。 我这里使用的是4线全双工模式，STM32作为Master。

2、接下来看软件相关的内容，首先是SPI相关的配置，这里参考datasheet给的数据，使用的是模式3(CPOL=1,CPHA=1)，数据传输开始于CSN的下降沿，结束于CSN的上升沿，在时钟的上升沿进行数据采样；

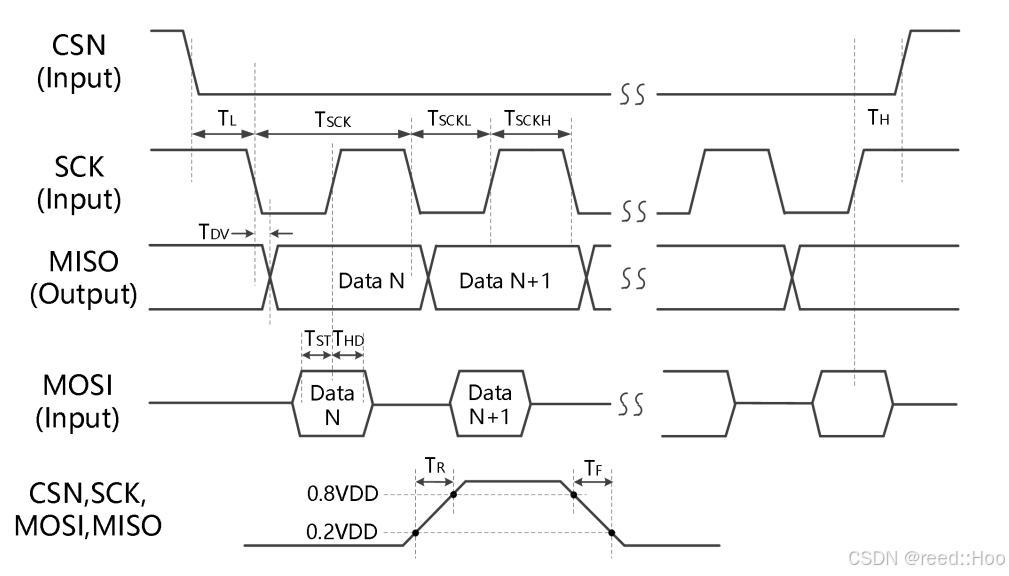

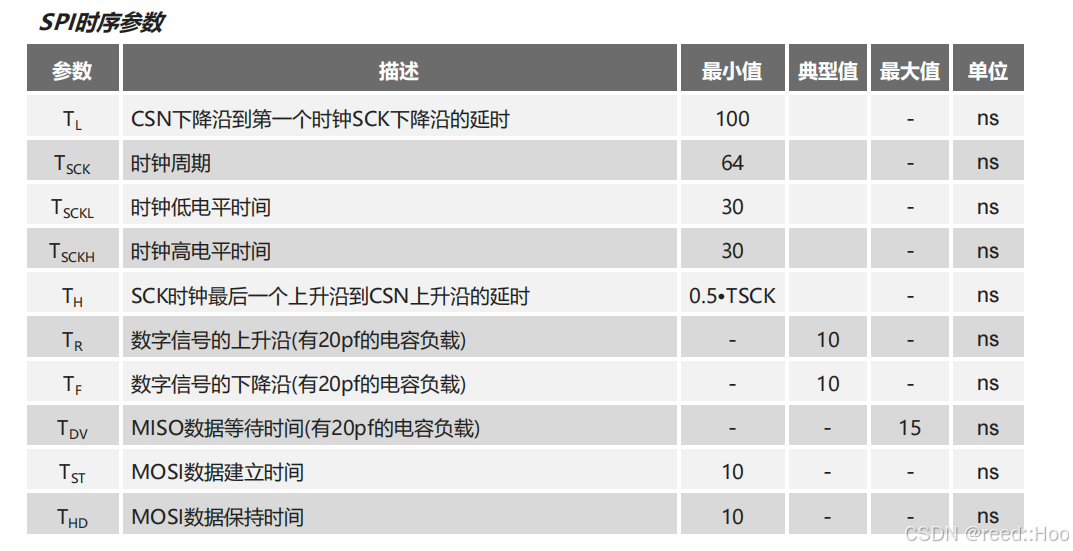

3、下图是时序参数，我这里用STM32单片机来处理，SPI1的挂载在APB2总线168MHz，对APB2总线16分频作为SCK,SCK的时钟为5.25MBits/s，满足时钟周期的最小值；

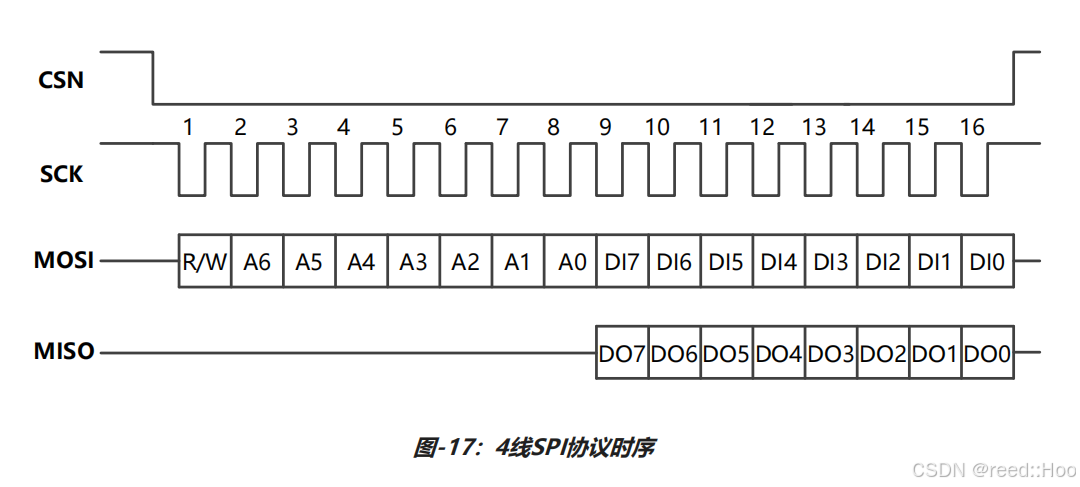

4、这里是MT6816四线SPI协议的时序，可以看出，每个寄存器的读取都使用一个完整的16位（2字节）SPI传输，并且CSN控制这个完整的16位周期。

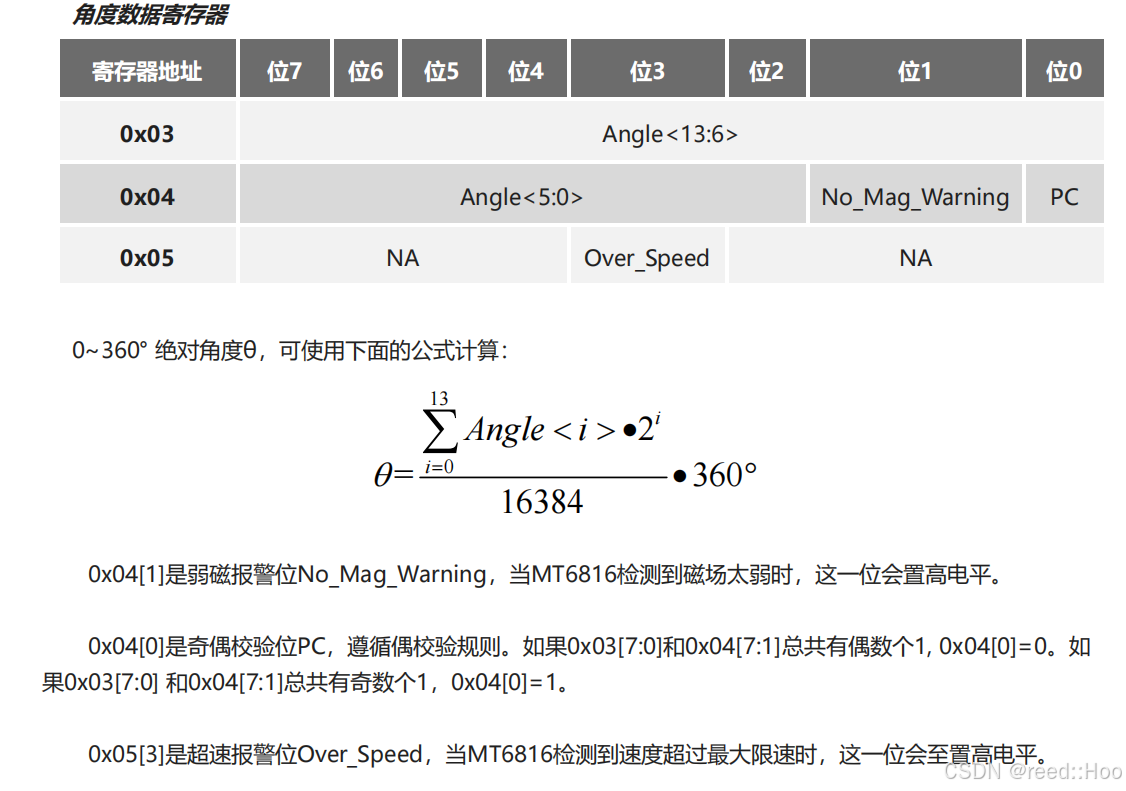

5、寄存器0x03-0x05是角度和报警相关信息，具体如下

6、相关的读取代码如下，使用的是HAL库的SPI传输函数HAL_SPI_TransmitReceive，发送两个字节读取一个字节的有效数据。 两次读取完成，做一次数据的拼接，高字节的8bit和低字节的高6bit。

uint16_t MT6816_ReadDigitalValue(void)
{
    uint8_t tx_buffer[2];
    uint8_t rx_buffer[2];
    uint8_t data_high = 0x00;
    uint8_t data_low = 0x00;

    tx_buffer[0] = 0x80 | 0x03;
    tx_buffer[1] = 0x00;

    MT6816_CS_Low();
    HAL_SPI_TransmitReceive(&hspi1, tx_buffer, rx_buffer, 2, HAL_MAX_DELAY);
    MT6816_CS_High();
    data_high = rx_buffer[1];


    tx_buffer[0] = 0x80 | 0x04;
    tx_buffer[1] = 0x00;

    MT6816_CS_Low();
    HAL_SPI_TransmitReceive(&hspi1, tx_buffer, rx_buffer, 2, HAL_MAX_DELAY);
    MT6816_CS_High();
    data_low = rx_buffer[1];


    uint16_t raw_angle = ((uint16_t)data_high << 6) | (data_low >> 2);

    return raw_angle;
}

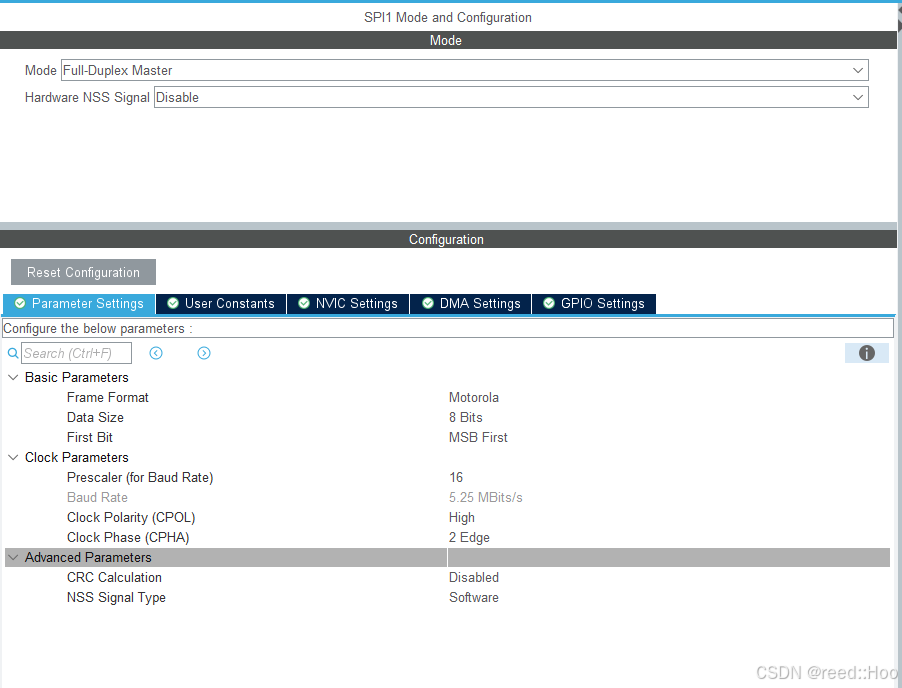

7、STM32CUBE 相关的SPI的配置

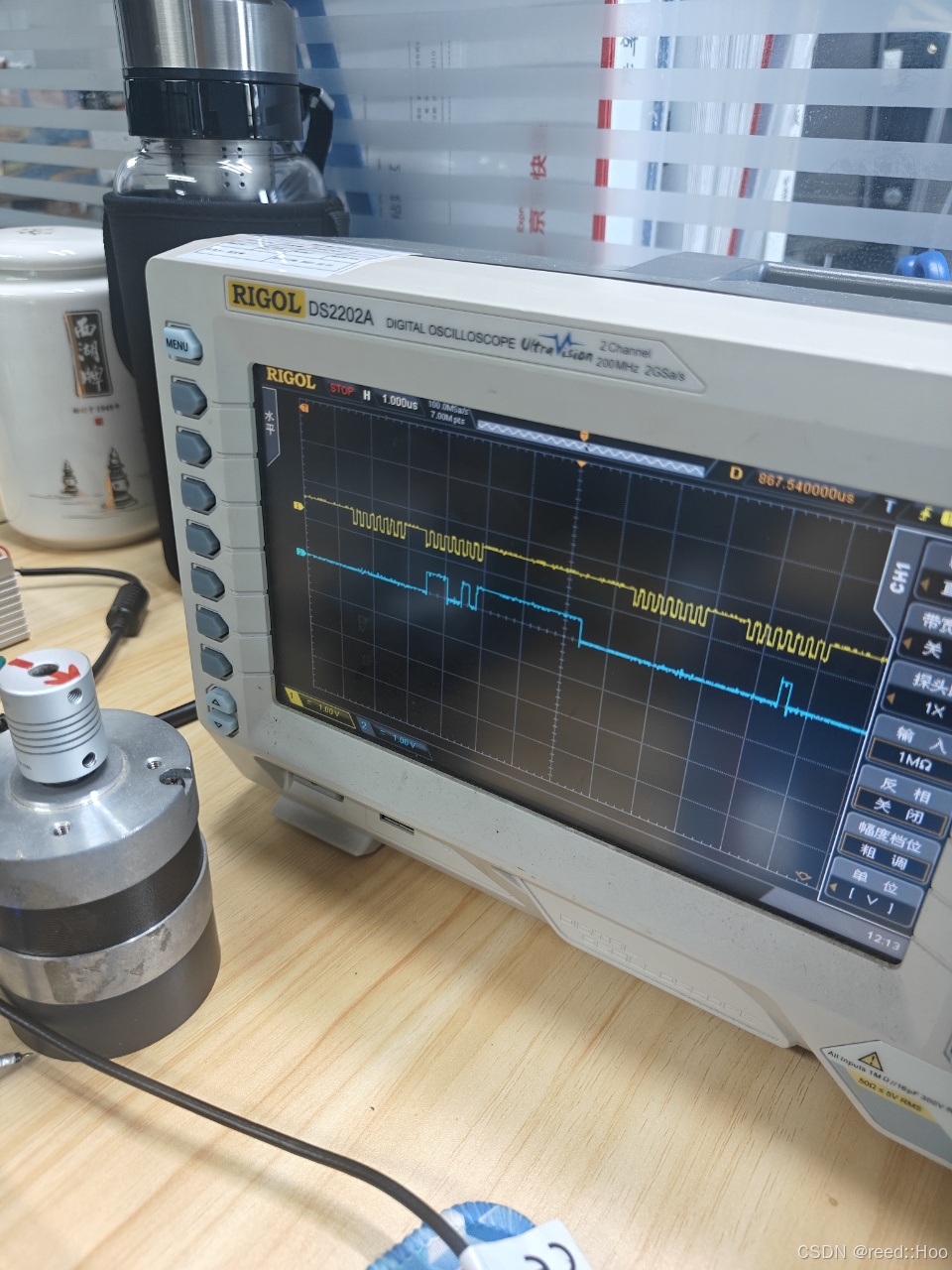

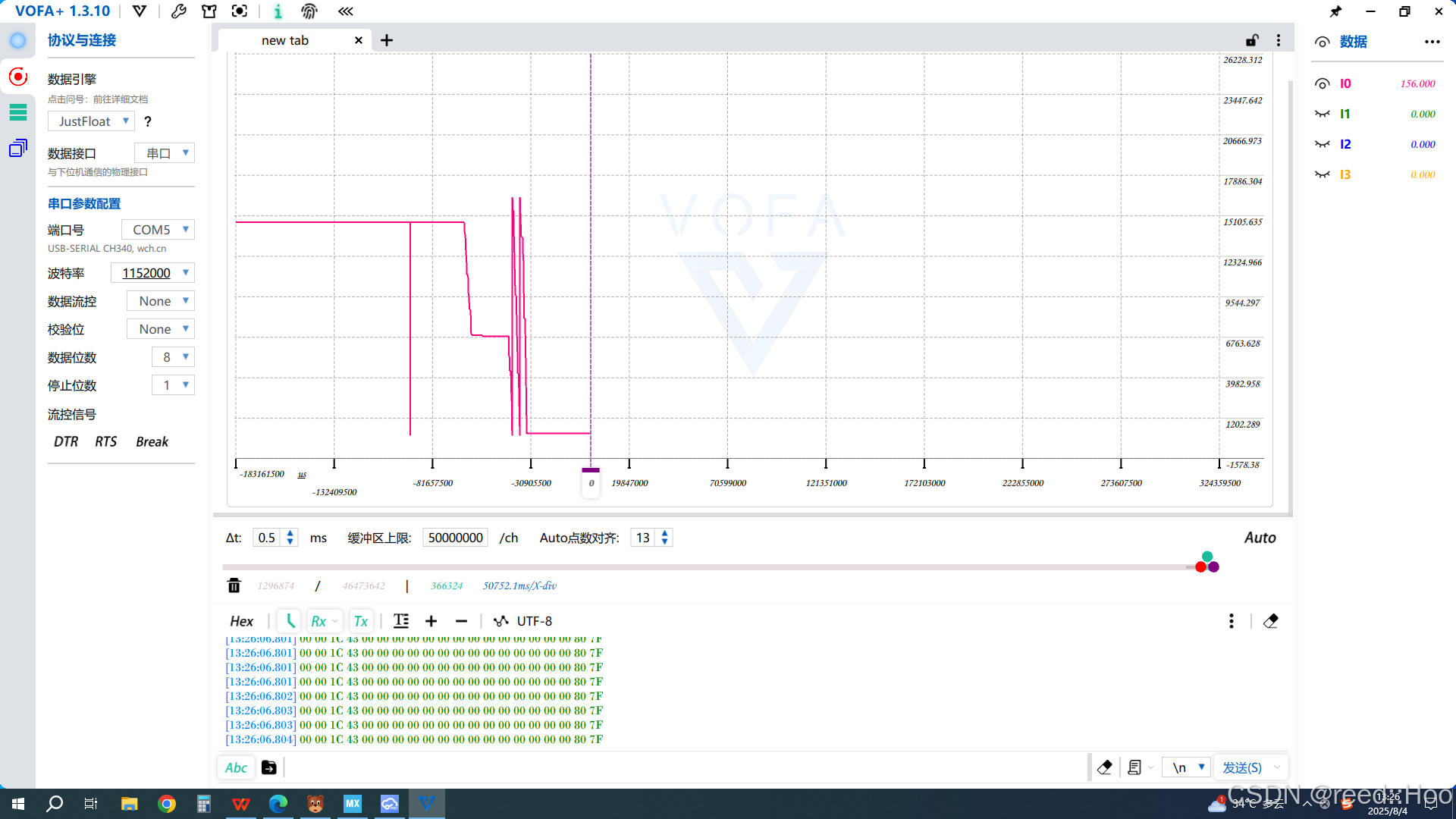

8、以下是示波器抓取的时钟和数据信号和串口调试助手接收到的数据

9、总结：（1）这里的数据读取是阻塞式的，耗时也比较长，用于FOC的电流环还需要调整，使用其他的模式，这里先做调试；（2）读取的数据需要再做相关的校验和报警处理。
