一、引言

在数字化浪潮席卷的时代，模拟信号与数字系统之间的桥梁 ——模数转换器（ADC），扮演着至关重要的角色。无论是传感器采集环境数据，还是音频设备捕捉声音信号，亦或是工业控制系统监测电压电流，ADC 始终是连接物理世界与数字世界的关键纽带。本文将从 ADC 的基本功能、核心指标、工作原理及实际应用等维度展开，带您深入理解这一核心电子器件。

二、ADC 的基本功能与核心指标

2.1 核心功能：模拟信号的数字化蜕变

ADC 的使命是将连续变化的模拟信号（如电压、电流）转化为离散的数字信号，以便微处理器（MCU/CPU）进行处理、存储和分析。这一过程类似将连续的水流切割成离散的水滴，让数字系统能够 “理解” 模拟世界的信息。

2.2 关键性能指标：衡量 ADC 能力的标尺

（1）分辨率：细节捕捉的能力

定义：ADC 能区分的最小模拟信号变化，以二进制位数（bit）表示。
公式：最小可分辨电压 = 满量程电压 / (2ⁿ - 1)（n 为分辨率位数）。示例：3.3V 满量程、12 位 ADC 的最小分辨率为 3.3V/4095≈0.806mV，意味着它能检测到 0.806mV 的电压变化。
常见规格：8 位（低精度）、12 位（主流）、16 位（高精度），分辨率越高，对细微信号的捕捉越精准，但成本和转换时间可能增加。

（2）转换速率：采样的速度极限

定义：单位时间内完成的转换次数，单位为 SPS（每秒采样次数）。
示例：1MSPS（100 万次 / 秒）的 ADC 可轻松应对音频信号（20kHz 以下）的采样需求。
应用场景：高速场景（如通信、视频）需选择高转换速率的 ADC，低速场景（如温度监测）则可优先考虑低功耗型号。

（3）转换误差：精度的隐形杀手

偏移误差：0V 输入时的非零输出（如理想输出 0，实际输出 1）。
增益误差：满量程输入时的偏差（如理论满量程 4095，实际 4080）。
非线性误差：转换曲线与理想直线的最大偏离，影响整体精度。

（4）输入范围：信号的 “安全区”

由参考电压（VREF）决定，常见范围有 03.3V（嵌入式常用）、05V（工业场景）或双极性（±5V，适用于交流信号）。

三、ADC 的硬件架构与工作流程

3.1 硬件组成：各司其职的 “转换团队”

采样保持电路（S/H）：在特定时刻 “冻结” 模拟信号，避免转换过程中信号波动。
数模转换器（DAC）：生成基准电压，与输入信号比较（仅适用于逐次逼近型 ADC）。
比较器：判断输入信号与基准电压的大小关系，输出比较结果。
逐次逼近寄存器（SAR）：存储中间结果，控制 DAC 输出（逐次逼近型 ADC 核心）。

3.2 工作流程：从模拟到数字的三步曲

采样：通过采样保持电路捕获模拟信号的瞬时值。
量化：将采样值映射到离散的数字等级（如 12 位 ADC 的 4096 个等级）。
编码：将量化后的等级转换为二进制代码（如 0x01FF 表示 511）。

四、ADC 的核心技术：转换原理大揭秘

4.1 逐次逼近型（SAR ADC）：嵌入式领域的 “全能选手”

（1）工作原理：层层逼近的 “数字天平”

从最高位（MSB）到最低位（LSB）逐位判断：
- 先假设最高位为 1，DAC 输出 Vref/2，与输入信号比较：若信号更大，保留该位；否则清零。
- 重复此过程直至所有位确定，最终得到数字值。
示例

（12 位，Vref=3.3V，输入 2V）：
- 最高位（1.65V）：2V > 1.65V → 保留 1。
- 次高位（0.825V）：1.65V+0.825V=2.475V > 2V → 清零。
- 依此类推，最终得到对应二进制码。

（2）特点与应用

优势：速度与精度平衡（10kSPS1MSPS，816 位）、功耗低、成本低，广泛集成于 STM32 等 MCU 中。
局限：高速（>10MSPS）或超高精度（>24 位）场景表现不足。
典型应用：传感器采集、电池监测、消费电子。

4.2 其他类型 ADC 简介

Δ-Σ 型（高精度低速）：通过过采样和噪声整形实现 24 位超高分辨率，适合医疗、仪器仪表。
流水线型（高速中等精度）：多级级联实现 10MSPS~1GSPS 转换速率，用于通信、视频处理。
闪存型（超高速低精度）：并行比较器阵列实现 GHz 级速度，分辨率通常≤8 位，用于雷达、高速数据采集。

五、ADC 的通道管理与转换模式

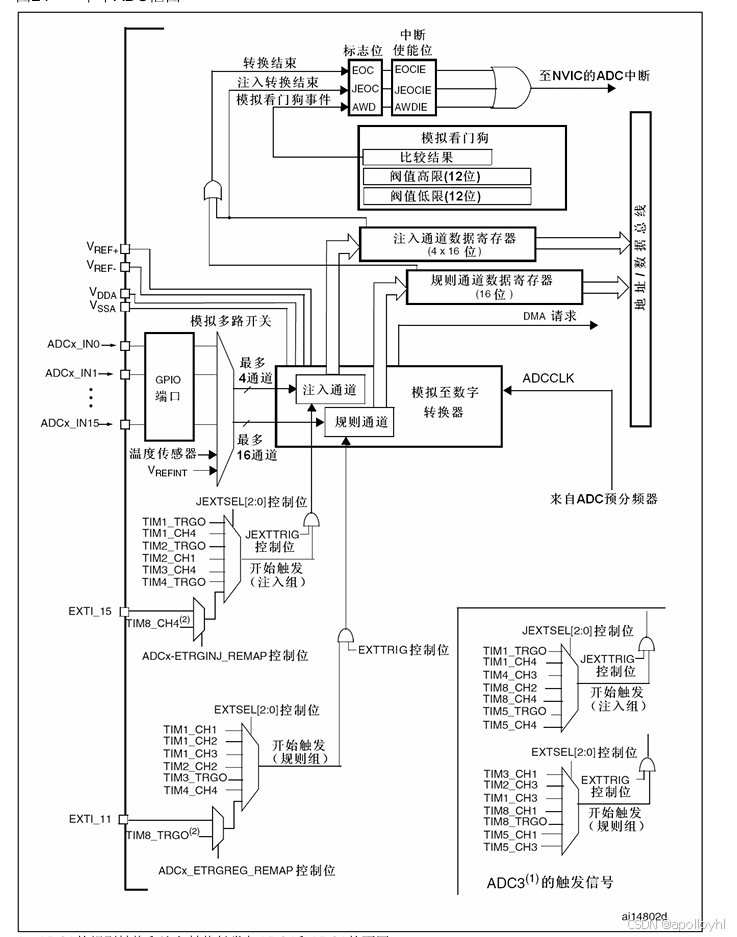

5.1 通道选择：信号的 “交通枢纽”

（1）通道类型

物理通道：
- 外部通道：连接 GPIO 引脚（如 STM32 的 PA0 对应通道 0）。
- 内部通道：采集芯片内部信号（如温度传感器、参考电压）。
分组管理：
- 常规通道：周期性轮询采样（如温湿度传感器）。
- 注入通道：高优先级，可中断常规转换（如过压保护信号）。

（2）选择策略

软件选择：单次采样时直接指定通道（如按键检测）。
扫描模式：自动轮询多通道（如环境监测系统同时采集温、湿、光照）。
DMA 配合：多通道数据通过 DMA 自动传输至内存，释放 CPU 资源。

5.2 转换模式：灵活适配场景需求

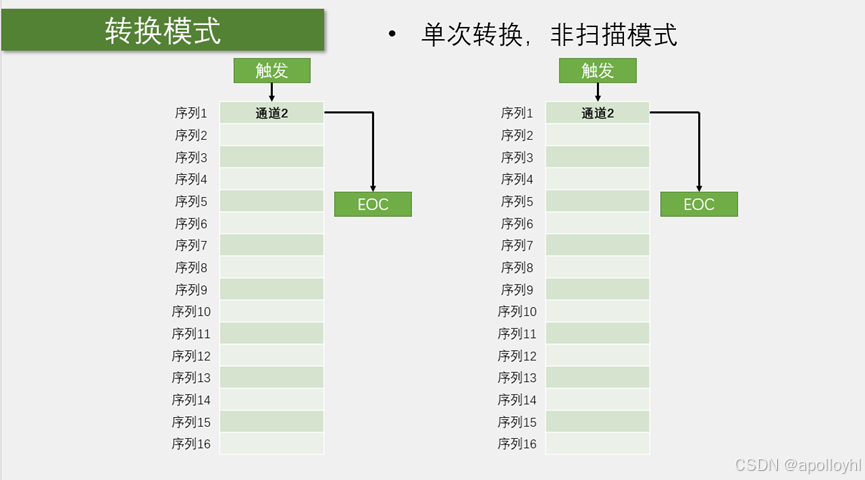

单次转换（非扫描）：触发一次转换后停止，适用于偶尔采样（如按键状态检测）。

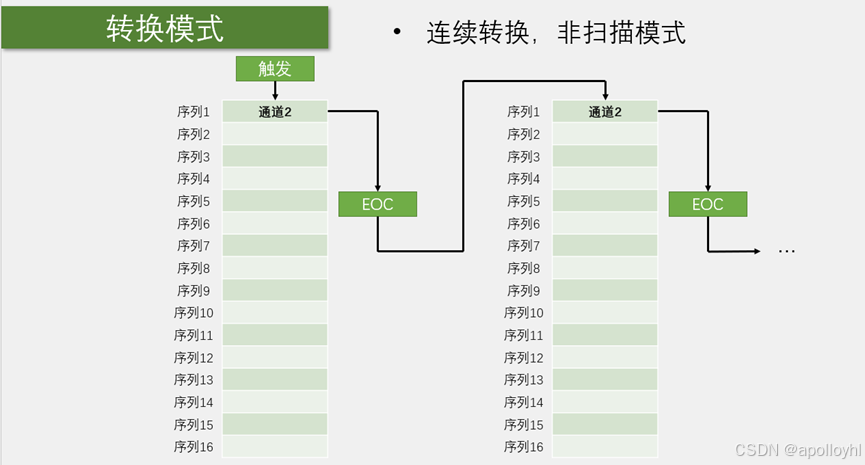

连续转换（非扫描）：一次触发后循环转换，适合实时监测（如心率监测）。

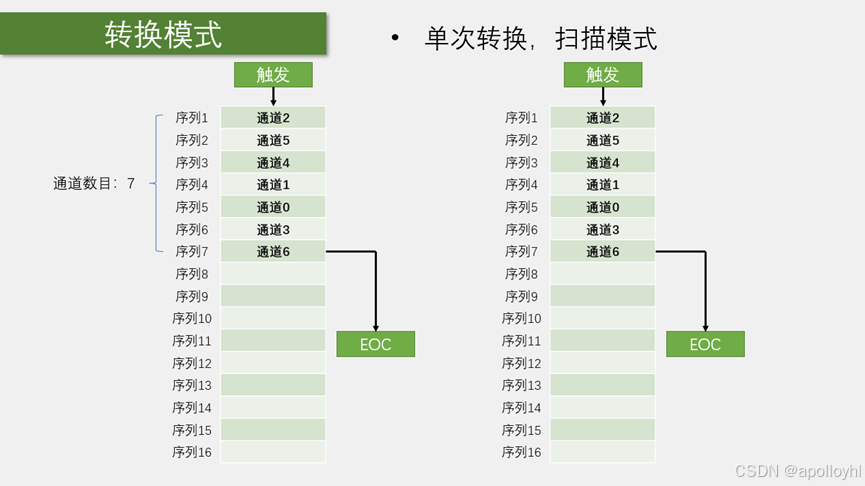

单次扫描转换：按顺序转换多个通道后停止，需重新触发（如一次性读取多传感器数据）

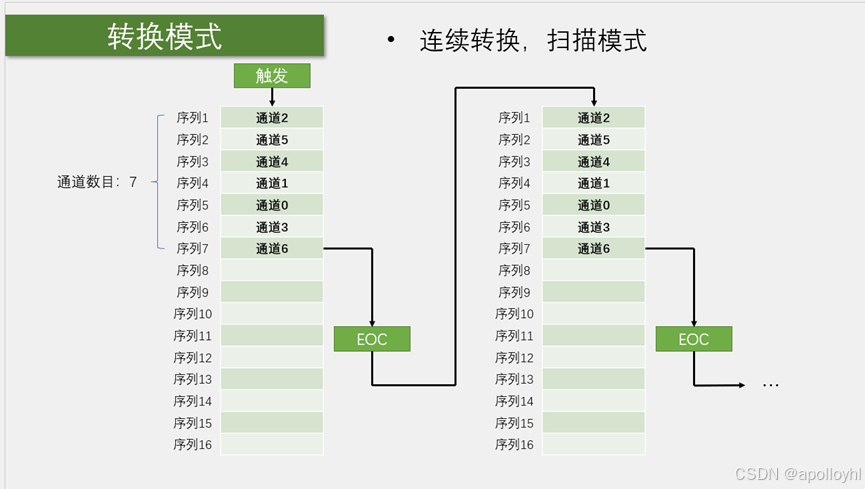

连续扫描转换：循环轮询多通道，配合 DMA 实现无缝数据采集（如工业自动化中的多参数监控）。

六、数据对齐与实际应用要点

6.1 数据对齐：数字结果的 “摆放姿势”

右对齐：12 位数据存储于 16 位寄存器的低 12 位（如 0x0000~0x0FFF），高位补零，便于直接转换为电压值。
左对齐：数据存储于高 12 位（如 0xFFF0~0x0000），适用于需要保留高位精度的场景（如后续需移位运算）。

6.2 实战经验：提升 ADC 性能的关键

参考电压（VREF）：使用低噪声基准源（如 AD584），避免电源波动影响精度。
信号调理：
- 分压 / 放大电路：将信号调整至 ADC 输入范围（如 0~3.3V）。
- RC 滤波：抑制高频噪声（如 10kΩ 电阻 + 10nF 电容组成低通滤波器）。
电源管理：ADC 电源引脚加 10μF+0.1μF 滤波电容，隔离数字与模拟地。
校准机制：上电后执行 ADC 校准（如 STM32 的HAL_ADCEx_Calibration_Start()），消除偏移和增益误差。

七、代码

void adc_config(void)
{
    /* 禁用ADC连续转换功能 */
    adc_special_function_config(ADC0, ADC_CONTINUOUS_MODE, DISABLE);
    /* 禁用ADC扫描模式 */
    adc_special_function_config(ADC0, ADC_SCAN_MODE, DISABLE);

    /* ADC触发源配置：设置常规通道外部触发为EXTI_11 */
    adc_external_trigger_source_config(ADC0, ADC_REGULAR_CHANNEL, ADC0_1_EXTTRIG_REGULAR_EXTI_11);

    /* ADC数据对齐配置：设置为右对齐 */
    adc_data_alignment_config(ADC0, ADC_DATAALIGN_RIGHT);

    /* ADC模式配置：设置为自由模式（独立模式） */
    adc_mode_config(ADC_MODE_FREE);

    /* ADC通道长度配置：设置常规通道序列长度为8个通道 */
    adc_channel_length_config(ADC0, ADC_REGULAR_CHANNEL, 8);

    /* 使能ADC DMA功能，转换结果将通过DMA传输 */
    adc_dma_mode_enable(ADC0);

    /* 配置常规通道序列及采样时间 */
    adc_regular_channel_config(ADC0, 0, ADC_CHANNEL_0, ADC_SAMPLETIME_55POINT5);  // 序列0：通道0，采样时间55.5个周期
    adc_regular_channel_config(ADC0, 1, ADC_CHANNEL_1, ADC_SAMPLETIME_55POINT5);  // 序列1：通道1，采样时间55.5个周期
    adc_regular_channel_config(ADC0, 2, ADC_CHANNEL_2, ADC_SAMPLETIME_55POINT5);  // 序列2：通道2，采样时间55.5个周期
    adc_regular_channel_config(ADC0, 3, ADC_CHANNEL_3, ADC_SAMPLETIME_55POINT5);  // 序列3：通道3，采样时间55.5个周期
    adc_regular_channel_config(ADC0, 4, ADC_CHANNEL_4, ADC_SAMPLETIME_55POINT5);  // 序列4：通道4，采样时间55.5个周期
    adc_regular_channel_config(ADC0, 5, ADC_CHANNEL_5, ADC_SAMPLETIME_55POINT5);  // 序列5：通道5，采样时间55.5个周期
    adc_regular_channel_config(ADC0, 6, ADC_CHANNEL_6, ADC_SAMPLETIME_55POINT5);  // 序列6：通道6，采样时间55.5个周期
    adc_regular_channel_config(ADC0, 7, ADC_CHANNEL_7, ADC_SAMPLETIME_55POINT5);  // 序列7：通道7，采样时间55.5个周期

    /* 使能ADC常规通道外部触发 */
    adc_external_trigger_config(ADC0, ADC_REGULAR_CHANNEL, ENABLE);

    /* 配置ADC不连续模式：常规通道每3个通道触发一次中断 */
    adc_discontinuous_mode_config(ADC0, ADC_REGULAR_CHANNEL, 3);

    /* 使能ADC接口 */
    adc_enable(ADC0);
    delay_1ms(1);  // 延时等待ADC稳定

    /* ADC校准并复位校准寄存器 */
    adc_calibration_enable(ADC0);
}
