NMOS

1. 衬底为啥接地？

   • 核心目的：确保源/漏与衬底之间的 PN 结反偏！

   • NMOS 的衬底是 P型 半导体（多空穴）。

   • 源极和漏极是 N型 半导体（多电子）。

   • 接地 = 接最低电位（通常 0V）。

   • 作用： 把整个 P 型衬底“钉”在一个低电位上。这样，只要源极或漏极的电位高于衬底电位（通常是 0V），它们和 P 型衬底形成的 PN 结就自然处于 反向偏置 状态（P 接低，N 接高）。这就像给两个 PN 结各加了一个反向电压。

2. 源极和漏极之间为啥是反向偏置？

   • 关键点： 说“源漏之间反偏” 不完全准确。更精确的说法是：源极与衬底之间、漏极与衬底之间 的 PN 结是反向偏置的。

   • 原因： 如上所述，衬底接地（0V）。在晶体管未导通（栅压=0V）时：

     • 源极通常也接地或接低电位（≈0V） -> 源-P衬底 PN结两端电压差≈0V，基本没偏置或轻微反偏。

     • 漏极通常接电源正电压（VDD > 0V） -> 漏（N，高电位）对衬底（P，0V）形成反向偏置。

   • 结果： 这两个反向偏置的 PN 结像两道“绝缘墙”一样，阻断了源极和漏极之间直接的电流通路。电子无法从源极穿过衬底到达漏极。这就是晶体管“关断”的状态。

   • 记忆点： 衬底接地“筑高墙”（反偏结），源漏“隔墙相望”不通路。

总结成一句话方便记忆：

NMOS衬底接地（P型低电位），把源（N）、漏（N）与衬底形成的两个PN结都“反偏锁死”，像两道绝缘墙，切断了源漏间的直流通路，确保晶体管能可靠关断。栅极加压才能“架桥”（反型沟道）让电流通过。

PMOS

1. 衬底接什么？为啥？

   • 接最高电位（通常是电源电压 VDD）！ (与 NMOS 的接地完全相反)

   • 核心目的：确保源/漏与衬底之间的 PN 结反偏！

   • PMOS 的衬底是 N型 半导体（多电子）。

   • 源极和漏极是 P型 半导体（多空穴）。

   • 把 N 型衬底接到最高电位 VDD。这样，只要源极或漏极的电位低于衬底电位（VDD），它们和 N 型衬底形成的 PN 结就自然处于 反向偏置 状态（N 接高，P 接低）。

   • 记忆点：PMOS衬底接 VDD（N型高电位），锁死反偏结！

2. 栅极电压如何控制导通？

   • 栅压 = VDD (高电平)：晶体管 关断 (OFF)

     • 栅极高电压（正电荷多）会 排斥 P型源/漏里的空穴（带正电），同时吸引衬底（N型）里的电子。

     • 栅极下方没有形成导电沟道，源漏之间被两个反偏的 PN 结隔离（两道“绝缘墙”），电流无法流通。

     • 记忆点：栅高压 → 赶走空穴 → 无沟道 → 关断

   • 栅压 = 0V / 低电平 (相对于源极)：晶体管 导通 (ON)

     • 栅极低电压（正电荷少/负电荷多）会 吸引 P型源/漏里的空穴（带正电）。

     • 当栅压足够低（负压足够大）时，栅极下方吸引的空穴浓度超过电子，形成一层很薄的 P型反型层（沟道）。

     • 这条 P 型沟道连接了 P 型源极和 P 型漏极，空穴就能作为载流子从源极流向漏极（电流方向与空穴流动方向相同）。

PMOS 关键特性总结（与 NMOS 对比记忆）：

总结

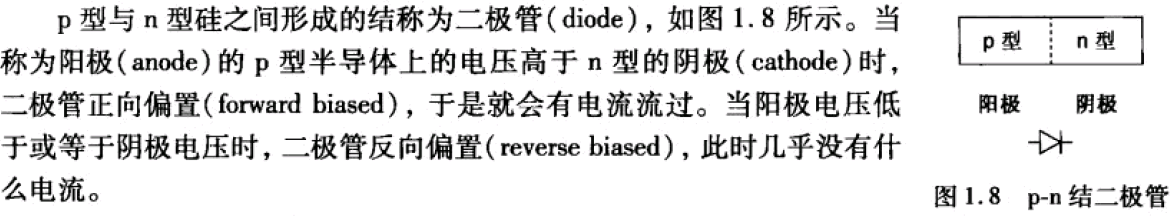

为了便于记忆结合下图：

对于NMOS（栅极接地），衬底是P，P接地，二极管反向偏置，不导通。

对于PMOS（栅极接高），衬底是N，N接高，二极管反向偏置，不导通。

1. NMOS = Negative carrier (电子) + Metal Oxide Semiconductor
   → 栅极正压吸引电子（Negative）形成沟道。

2. PMOS = Positive carrier (空穴) + Metal Oxide Semiconductor
   → 栅极负压吸引空穴（Positive）形成沟道。

3. CMOS互补性：
   在数字电路中，NMOS和PMOS常配对使用（如反相器）：

   • NMOS下拉（接GND）：栅极高电平导通 → 输出低电平。

   • PMOS上拉（接V_DD）：栅极低电平导通 → 输出高电平。

这种互补开关特性使得CMOS电路在静态时几乎零功耗（一管导通时另一管截止），成为现代集成电路的基石。
