一、阻抗匹配的核心定义

阻抗匹配是指负载阻抗与激励源内部阻抗相互适配，以实现最大功率输出的工作状态。其核心目标是确保能量高效传输，减少反射与损耗，具体匹配条件因电路特性而异：

• 纯电阻电路：当负载电阻等于激励源内阻时，输出功率最大，此时为匹配状态；否则为失配。
• 含电抗成分的电路：需满足共轭匹配条件 —— 负载阻抗与内阻的电阻成分相等，电抗成分数值相等、符号相反（如负载为 R+jX 时，内阻应为 R-jX）。

二、阻抗的本质：不止于电阻

阻抗（Impedance）是电路中阻碍电流流动的总效应，其构成可概括为：
阻抗 = 电阻 + 电抗（向量和）

• 电阻：直流与交流电路中均存在，仅与材料特性相关，不随频率变化。
• 电抗：仅存在于交流电路中，由电容或电感产生，随频率变化：
  • 容抗（电容产生）：频率越高，容抗越小；
  • 感抗（电感产生）：频率越高，感抗越大。

三者的计量单位均为欧姆（Ω），但电抗具有相位角度差异，因此阻抗需通过向量计算合成。

三、阻抗匹配的核心目标与场景

在高频与微波领域（如传输线、高速 PCB），阻抗匹配的核心目标是消除信号反射，确保能量全部传输至负载，而非反射回信号源。具体场景包括：

• 微波传输线：避免高频信号反射，提升能源利用效率；
• 高速 PCB 布线：通常要求线路阻抗为 50Ω（同轴电缆基带 50Ω、频带 75Ω，双绞线 100Ω），防止信号反射导致的波形畸变；
• 功率传输电路：如宽频放大器（输出阻抗 50Ω），需匹配以最大化功率传输。

注：若信号波长远大于电缆长度（缆长可忽略），则无需考虑阻抗匹配。

四、阻抗匹配的实现方法

阻抗匹配主要通过两种方式实现：

• 改变阻抗力（lumped-circuit matching）
• 调整传输线的波长（transmission line matching）

---

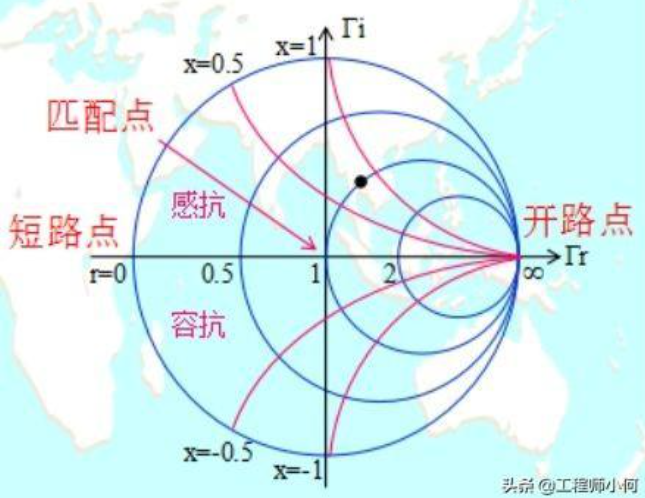

需结合史密斯图表（归一化负载阻抗与传输线特性阻抗后进行可视化计算）：

（图片引用工程师小何）

想了解Smith圆图，可以看看这篇（写的挺好）：Smith圆图

（一）改变阻抗力（集总电路匹配）

通过串联或接地电容、电感调整负载阻抗，步骤如下：

1. 串联电容 / 电感：负载阻抗沿史密斯图表中 “实数电阻圆圈” 移动；
2. 并联电容 / 电感：先将图表上的阻抗点以中心旋转 180°，再沿电阻圈移动，完成后再次旋转 180°；
3. 重复操作直至电阻值归一化为 1（即与传输线特性阻抗匹配），此时阻抗力为零，匹配完成。

（二）调整传输线（传输线匹配）

通过加长负载点到信号源的传输线，使史密斯图表上的阻抗点沿中心逆时针移动，直至落在电阻值为 1 的圆圈上，再通过添加电容 / 电感将阻抗力调为零，完成匹配。

---

五、终端匹配技术：高速电路中的关键应用

在高速数字系统（如 PCB 布线）中，终端匹配技术用于抑制信号反射，常见方式包括：

（一）串联终端匹配

• 原理：在信号源与传输线间串联电阻，使源端输出阻抗与传输线特性阻抗匹配，抑制负载端反射信号的再次反射。
• 特点：
  • 驱动信号以 50% 幅度向负载传播，负载端反射信号幅度为原始信号的 50%，两者叠加后与原始信号幅度近似；
  • 反射信号到达源端后被匹配电阻吸收，源端驱动电流降为零直至下一次传输。
• 优势：功耗低，无额外直流负载，仅需一个电阻，适用于驱动能力较弱的电路（如 CMOS、TTL）。
• 限制：
  • 匹配电阻值需为 “传输线特性阻抗 - 驱动器输出阻抗”（因驱动器输出阻抗随信号电平变化，需折中选择）；
  • 不适用于链状拓扑（负载需位于传输线末端，否则中间负载会接收半幅信号，导致逻辑错误）。

eg：有些芯片引脚内阻二十余Ω，为了单端50Ω阻抗，经常会串联22Ω/33Ω电阻。

---

（二）并联终端匹配 （要联想到DDR哦~）

• 原理：在负载端并联电阻，使负载输入阻抗与传输线特性阻抗匹配，消除反射。分为单电阻与双电阻（戴维南终端）两种形式。戴维南终端
• 特点：
  • 驱动信号以满幅度传播，所有反射被匹配电阻吸收，负载端信号幅度与源端一致；
  • 单电阻形式：电阻值需等于传输线特性阻抗（如 50Ω），但静态电流大（如 5V 信号下约 100mA），不适用于低驱动能力的 CMOS/TTL 电路；(除非有专用电源)
  • 双电阻形式：两电阻并联值等于传输线特性阻抗，需满足 “高电平驱动电流不超限”“低电平驱动电流不超限”，驱动需求低于单电阻形式。
• 优势：简单易行；
• 限制：存在直流功耗（单电阻与占空比相关，双电阻始终有功耗），不适用于电池供电系统；双电阻需占用更多 PCB 面积，不适合高密度布线。

（三）其他方式

还包括 AC 终端匹配（通过电容隔直通交，减少直流功耗）、基于二极管的电压钳位（限制反射信号幅度）等，需根据场景选择。

六、特性阻抗：传输线的 “先天属性”

（一）定义

特性阻抗（Characteristic Impedance，Z0）是高频信号在传输线中传播时遇到的瞬时阻抗，由讯号线线宽（w）、线厚（t）、介质厚度（h）、介质常数（Dk）共同决定，是传输线的固有属性。

（二）匹配不良的影响

• 特性阻抗突变（如讯号线缺口导致线宽变化）会引发信号反射，导致波形畸变（过冲 Overshoot、下冲 Undershoot、振荡 Ringing）；
• 高频信号（如高速时钟）对阻抗变化更敏感，反射杂讯可能导致电路误动作，因此需将 Z0 控制在设计范围（通常 ±5%~±10%）。

七、通俗理解：用 “软管浇花” 类比信号传输

• 传输线如同软管，信号源的驱动能力如同握管力度，负载需求如同目标浇花区域；
• 力度适中（阻抗匹配）：水柱精准到达目标（信号完整传输）；
• 力度过大（阻抗不匹配）：水柱越过目标并反弹（信号反射），甚至导致软管脱落（系统故障）；
• 力度不足（阻抗不匹配）：水柱无法到达目标（信号衰减）。

通过终端匹配电阻（类似调节握管力度），可使传输线特性阻抗与负载需求一致，确保信号 “精准投递”。

综上，阻抗匹配是能量高效传输的核心技术，从低频功率电路到高频微波系统均有广泛应用，其核心是通过调整阻抗关系消除反射、最大化功率传输，实际应用中需结合电路特性与场景选择匹配方式。
