电压 - 电流转换电路（Voltage-to-Current Converter）是一种能将输入电压信号按特定比例转换为输出电流信号的电子电路，在工业控制、传感器接口、电源管理等领域应用广泛。其核心功能是实现电压与电流的线性转换，确保输出电流仅由输入电压和电路参数决定，不受负载变化影响。

一、基本原理与核心要求
转换关系
理想情况下，输出电流 Iout​ 与输入电压 Vin​ 满足线性关系：Iout​=k⋅Vin​
其中 k 为转换系数（单位：S，西门子），由电路中的电阻等元件参数决定。
核心要求
i.输出电流稳定，不受负载电阻 RL​ 变化影响（即输出具有 “电流源” 特性）；
ii.转换精度高，线性度好，误差小；
iii.输入阻抗高（避免影响前级电路），输出阻抗高（保证恒流特性）。

二、常见电路结构及工作原理
基于运算放大器（运放）的电压 - 电流转换电路是最常用的形式，根据负载接地方式可分为浮地负载型和接地负载型。
1.浮地负载型电压 - 电流转换电路
负载不直接接地，两端均与电路相连，典型电路如下：
电路结构：运放输入端接输入电压 Vin​ 和反馈电阻 Rf​，输出端接负载 RL​ 和反馈支路。
工作原理：
i.运放 “虚短” 特性：同相输入端电压 V+​=Vin​，反相输入端电压 V−​≈V+​=Vin​
ii.反馈支路电流：流过反馈电阻 Rf​ 的电流 If​=Rf​V−​​=Rf​Vin​​。
iii.输出电流：因运放 “虚断”（输入电流为 0），负载电流 Iout​=If​=Rf​Vin​​，与 RL​ 无关。
特点：结构简单，转换精度高，但负载需浮地，适用范围有限。

2. 接地负载型电压 - 电流转换电路
负载一端接地，更符合实际应用场景，典型电路（含晶体管扩展）如下：
电路结构：运放同相端接 Vin​，反相端接反馈电阻 R 和晶体管发射极，晶体管集电极接负载 RL​（接地）。
工作原理：
i.运放 “虚短”：V−​=V+​=Vin​。
ii.发射极电流：流过 R 的电流 IE​=RVin​​（因 V−​ 为 R 两端电压）。
iii.集电极电流：晶体管的集电极电流 IC​≈IE​（忽略基极电流），故 Iout​=IC​≈RVin​​，不受 RL​ 影响。
特点：负载可接地，通过晶体管可扩展输出电流范围，适合大电流场景。

三、关键参数与误差分析
1.转换系数误差：由电阻精度、运放失调电压、晶体管特性等引起，需选用高精度元件。
2.负载影响：实际运放输出阻抗有限，当 RL​ 过大时，运放可能进入饱和状态，导致 Iout​ 偏离理论值。
3.温度漂移：电阻和晶体管参数随温度变化，需通过温补设计（如选用低温漂电阻）减小误差。

典型应用

以下是电压电流转换电路的10个行业应用案例，覆盖家用电器、工业控制、汽车电子及新能源领域：
🏠 一、家用电器应用
1.智能空调变频驱动
原理：电压信号转换为4-20mA电流驱动压缩机变频模块
核心：运放反馈电路实现±0.5%精度的功率线性控制
节能效果：比定频空调省电30%以上
2.洗碗机水位传感器
转换机制：水位压力信号→电压→1-5mA电流信号
安全设计：光电隔离电路防止水汽腐蚀控制板
响应速度：＜100ms水位异常报警
3.微波炉磁控管控制
拓扑结构：PWM电压→恒流驱动电路（精度±2%）
保护功能：过流触发MOSFET关断，防止管体过热
🏭 二、工业控制应用
4.PLC模拟量输入模块
通道设计：8路0-10V输入→4-20mA工业标准信号
抗干扰技术：双绞线传输+共模扼流圈，抗EMI＞60dB
5.温度变送器
信号链：PT100电阻→惠斯通电桥→电压→4-20mA输出
冷端补偿：集成温度传感器自动校正环境温漂
工业认证：符合IEC 61508 SIL2安全等级
6.伺服电机扭矩控制
动态响应：电压指令→200A峰值电流（带宽10kHz）
过载保护：电流阈值触发硬件急停电路
三、汽车电子应用
7.电池管理系统(BMS)
采集精度：单体电压→电流信号传输，±10mV误差
隔离方案：数字隔离器+电流环，耐压＞1500VDC
8.氧传感器信号调理
特性：0.1-0.9V微弱电压→放大→1-5mA ECU输入
降噪设计：三级π型滤波网络滤除点火干扰
9.LED车灯恒流驱动
拓扑：Buck电路+电压/电流双环控制
寿命提升：消除浪涌电流，灯具寿命＞30000小时
🔋 四、新能源应用
10.光伏逆变器MPPT控制
核心算法：光伏阵列电压→电流指令→IGBT驱动
效率优化：扰动观察法动态追踪最大功率点
11.风电变桨系统
冗余设计：三通道电压指令→独立电流控制模块
紧急顺桨：电流异常触发备用蓄电池供电
12.充电桩通信隔离
安全架构：CAN总线电压→光耦隔离→电流环传输
符合标准：GB/T 18487.1-2015绝缘监测要求
⚙️ 五、特殊场景应用
13.医疗设备电刀功率控制
精密输出：0-5V调节→0-500mA高频电流（误差＜3%）
电弧检测：电流突变触发RF关断
13.铁路信号传输
长距抗扰：轨道电路电压→60mA恒流传输（距离＞10km）
防雷设计：气体放电管+TVS三级防护
💡 技术趋势：新型电流环芯片集成24位ADC+软件校准，在新能源电站监控中替代传统变送器

经典电路分析：

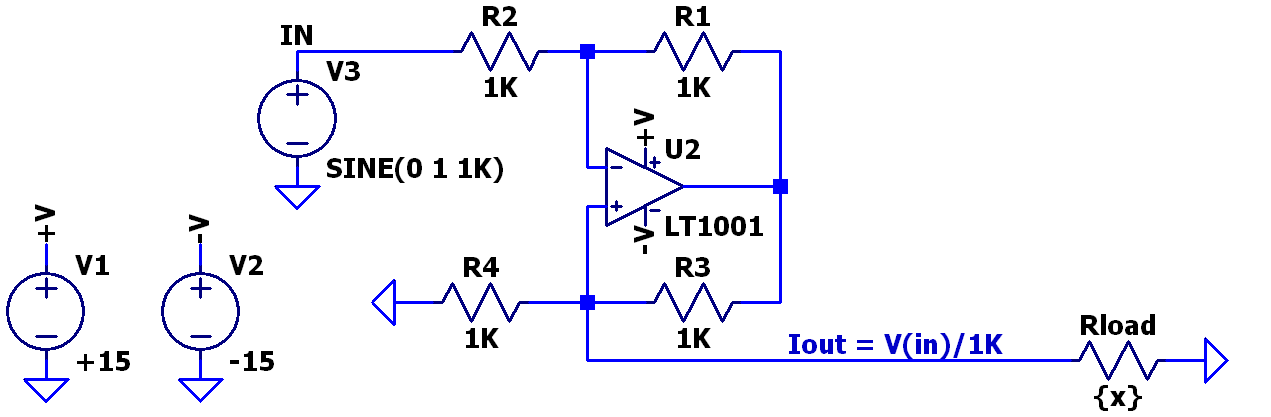

这是基于运算放大器 LT1001 构建的电压 - 电流转换电路，可将输入电压信号转换为对应的电流信号，常用于需要稳定电流输出的场景，比如传感器驱动、恒流源等应用 。以下从电路组成和原理角度拆解：

1. 电源部分
   V1（+15V）、V2（-15V）：为运算放大器 LT1001 提供双电源供电，保证运放正常工作，提供合适的工作电压范围，让运放可处理正负信号。
   V3：是输入信号源，SINE(0 1 1K) 表示输出频率 1KHz、幅值 1V（峰 - 峰值 2V ）、直流偏置 0V 的正弦波电压信号，作为电路输入 。
2. 运算放大器及反馈网络
   U2（LT1001）：高性能运算放大器，作为核心放大、控制元件，利用 “虚短”（同相端与反相端电压近似相等 ）和 “虚断”（输入电流近似为 0 ）特性，实现信号处理与转换。
   R1、R2、R3、R4：均为 1KΩ 电阻，构成反馈网络。其中 R2 是输入回路电阻，R1、R3 配合形成负反馈，稳定运放工作状态；R4 是反馈采样电阻，辅助电流 - 电压转换逻辑。
3. 电流输出与负载
   Iout = V(in)/1K：是电路核心转换关系。基于运放 “虚短”“虚断”，可推导输出电流与输入电压关系（简化逻辑：利用反馈使反相端电压跟随同相端，结合欧姆定律，让输入电压通过 R2 等转化为对应电流 ），实现输入电压到输出电流的线性转换 。
   Rload（{x} 表示可配置）：是负载电阻，电路输出的电流 Iout 会流经它，可根据实际需求选择负载阻值（需注意运放驱动能力、电源电压限制，避免过载 ）。
   电路功能总结
   输入正弦电压信号（V3），经运放及反馈网络处理，输出与输入电压成比例（比例系数 1/1K）的电流，可驱动 Rload 负载，本质是电压控制电流源（VCCS） 电路，适合需要稳定电流输出的简单应用场景。
