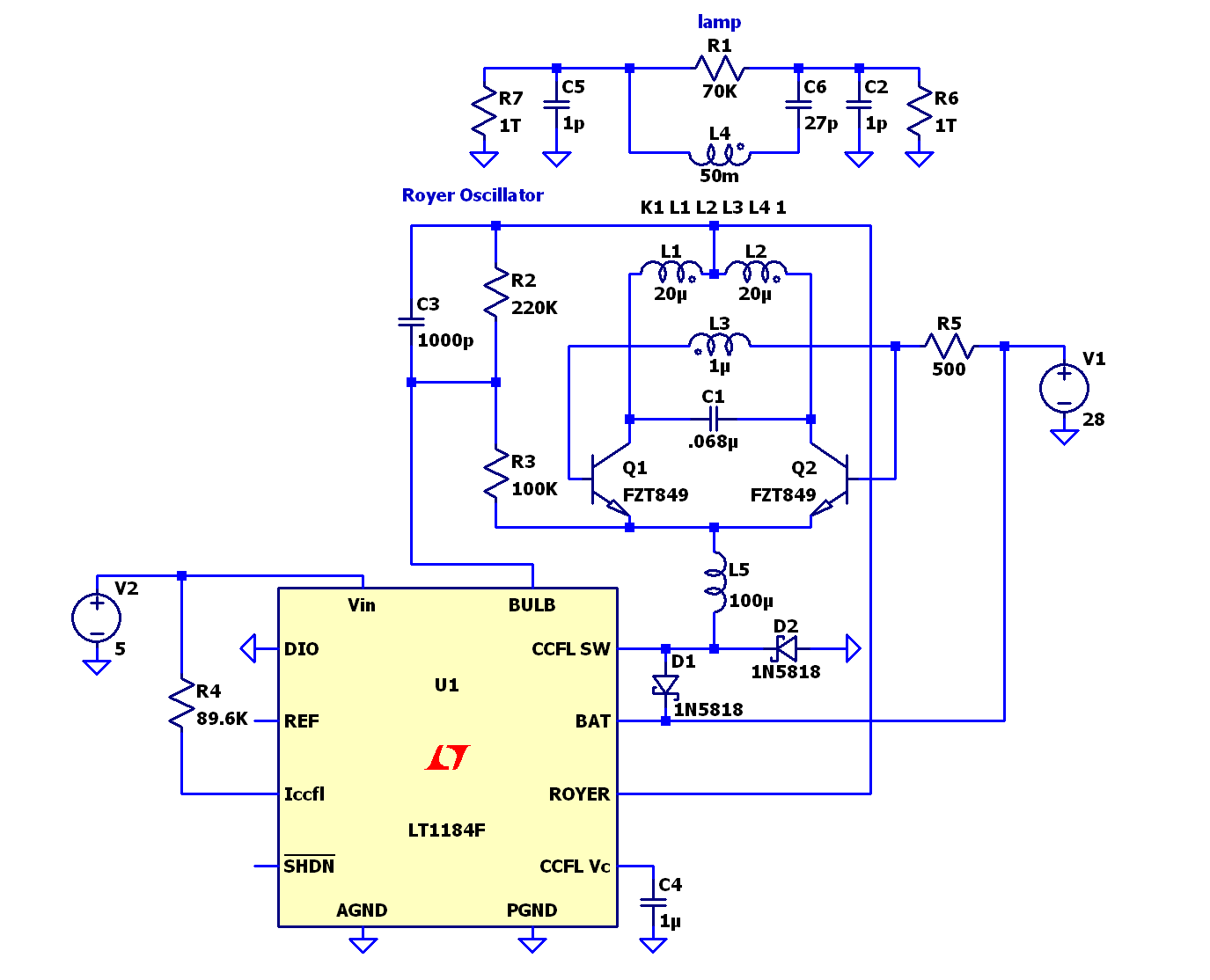

这是一个冷阴极荧光灯（CCFL）逆变器电路，核心是实现高压交流驱动，用于点亮CCFL灯管。以下是对电路各部分的详细分析：

1. 核心芯片：LT1184F（CCFL控制器）
   LT1184F 是凌特（Linear Tech）推出的 CCFL驱动管理芯片，负责：
   监控灯管电流（Iccfl 引脚）、电压（CCFL Vc 引脚）；
   控制振荡器使能（ROYER 引脚）；
   驱动外接振荡器（如Royer振荡器）；
   管理电源（Vin、AGND、PGND）与灯管状态（BULB 引脚）。
2. Royer振荡器（高压交流产生）
   Royer振荡器是典型的自激振荡器，通过变压器反馈实现交流输出，核心组件：
   晶体管：Q1、Q2（FZT849，高频功率管，耐压≥600V）；
   变压器：L1、L2（主耦合线圈，20μH，产生交流反馈）；
   反馈网络：C1（0.068μF）、C3（1000pF）、R2（220K）、R3（100K）、C4（1μF）；
   启动/调节：R5（500Ω，控制振荡器使能）、V1（28V，振荡器供电）。
   原理：
   晶体管交替导通→变压器产生高压交流→反馈网络稳定振荡频率（由L1、L2、C1等决定，典型频率为30-40kHz）。
3. 电源与电压监控
   V2（5V）：通过R4（89.6KΩ）为LT1184F的REF引脚提供参考电压，REF是芯片内部电压基准（通常5V，用于比较灯管电压/电流）。
   V1（28V）：为Royer振荡器供电，通过R5（500Ω）控制振荡器使能（ROYER引脚为高电平时，振荡器工作）。
4. CCFL灯管驱动与保护
   灯管连接：BULB引脚→D1、D2（1N5818，快恢复二极管，整流高压交流）→L5（100μH，滤波/储能）→L3（1μH，高频滤波）→C1（0.068μF，反馈/储能）→灯管（L4，50mH，匹配灯管电感）。
   灯管状态监控：
   oIccfl：监测灯管电流，过流时触发保护；
   oCCFL Vc：监测灯管电压，过压时触发保护；
   oCCFL SW：控制灯管供电通断（启动/关闭）。
5. 其他细节
   C4（1μF）：CCFL Vc引脚的去耦电容，稳定电压监测；
   AGND、PGND：模拟/电源地，减少噪声干扰；
   SHDN：芯片使能引脚，低电平时芯片工作（图中未接，需外接控制）。
   电路工作逻辑总结
   1.启动：ROYER引脚为高，Royer振荡器工作，产生高压交流。
   2.驱动：高压交流经D1、D2整流，L5、L3滤波后，为灯管提供工作电压。
   3.监控：Iccfl、CCFL Vc实时监测灯管状态，异常时触发保护（如过流、过压）。
   4.控制：CCFL SW控制灯管供电通断，实现开关功能。
   该电路通过Royer振荡器产生高频交流，经整流滤波后驱动CCFL灯管，同时通过LT1184F实现精准的电流/电压监控与保护，是典型的CCFL驱动方案。

以下是关于LT1184F芯片的详细技术解析与应用说明
🔌 一、核心功能与电气特性
1.器件定位
2.LT1184F是一款专为冷阴极荧光灯（CCFL）背光驱动设计的单片开关稳压器，通过高效DC-DC转换生成高压交流输出。

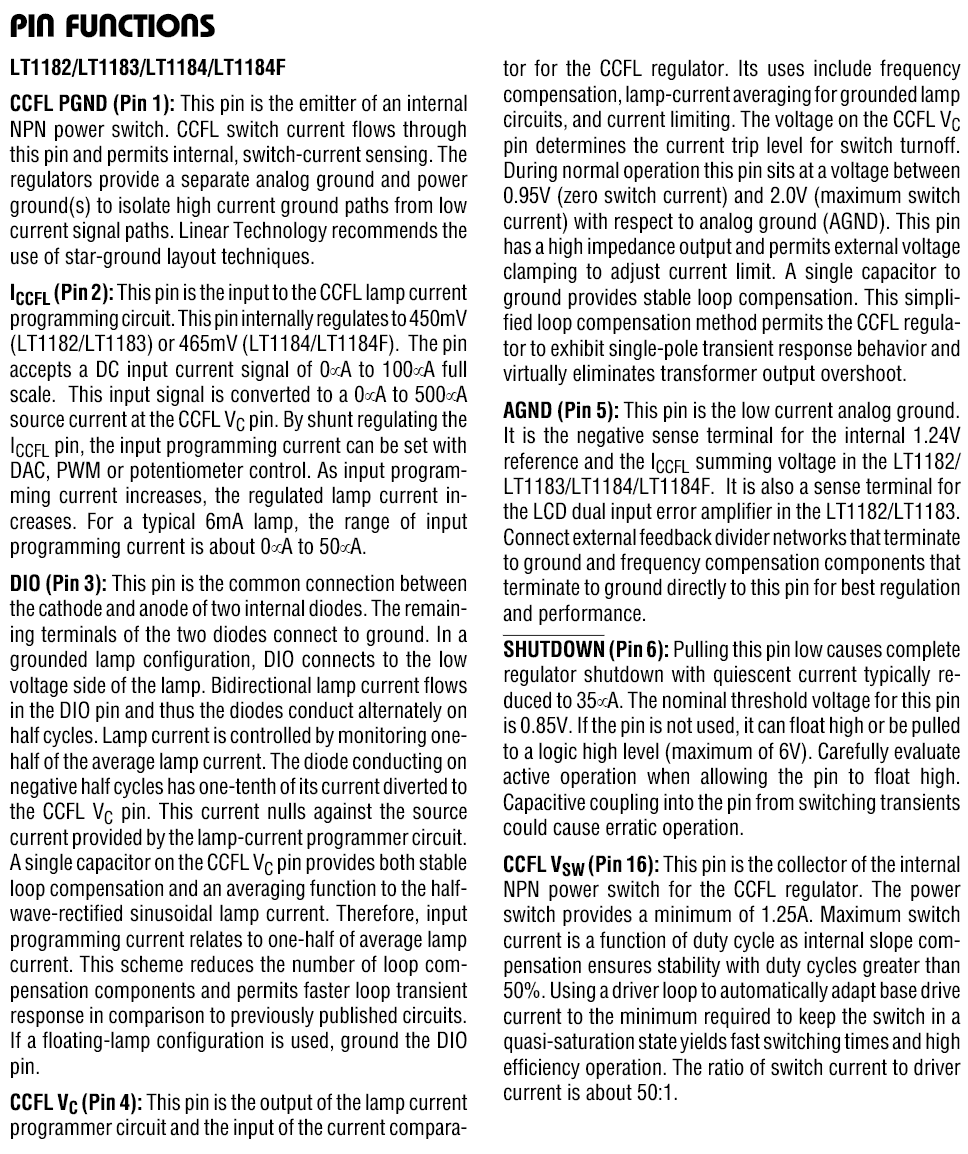

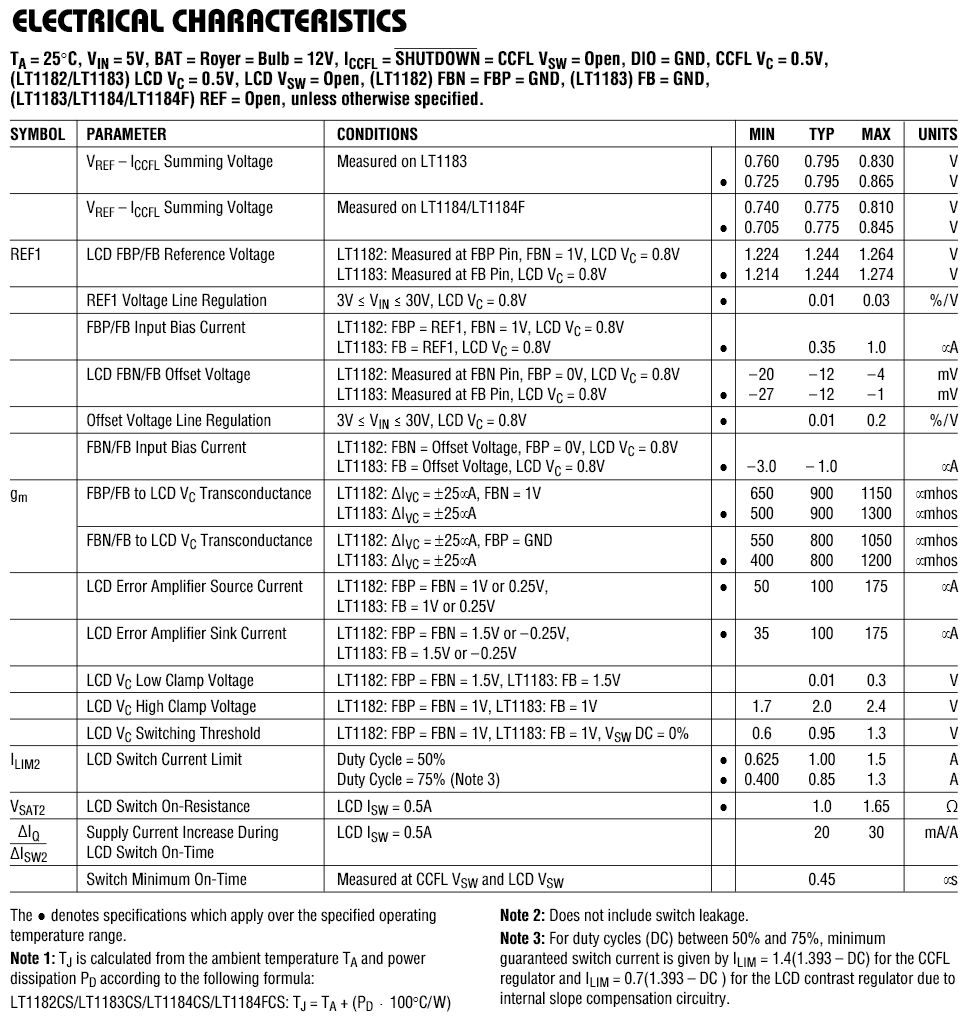

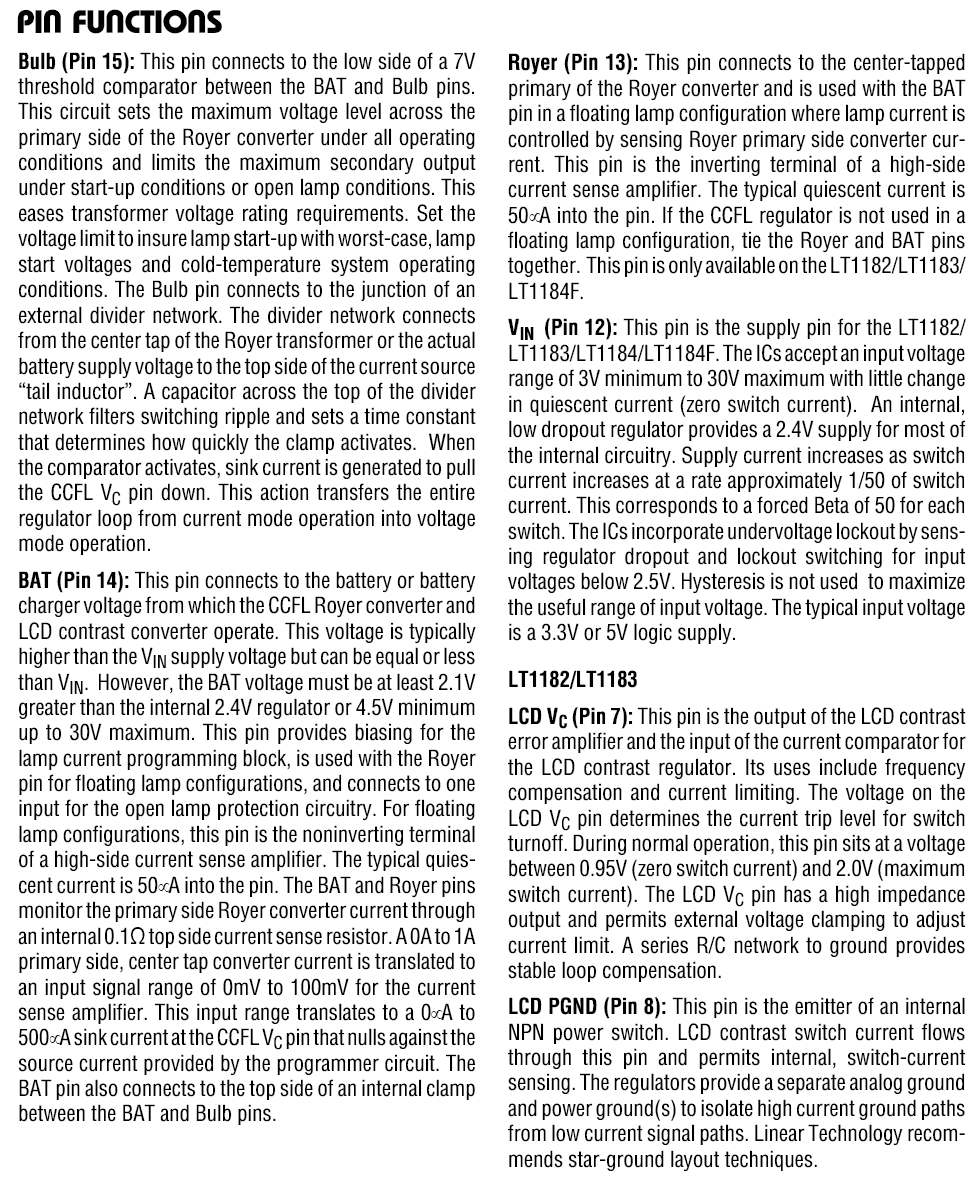

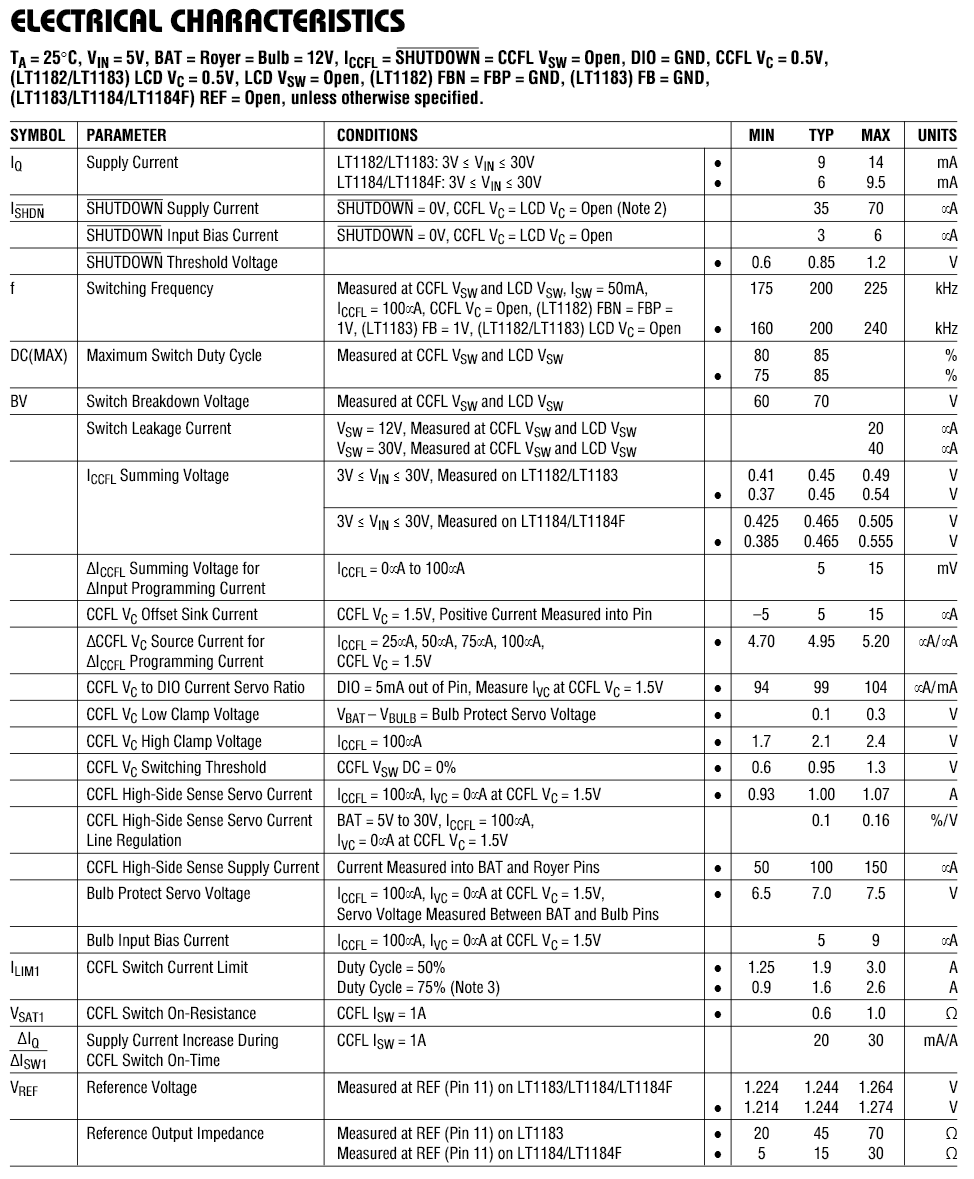

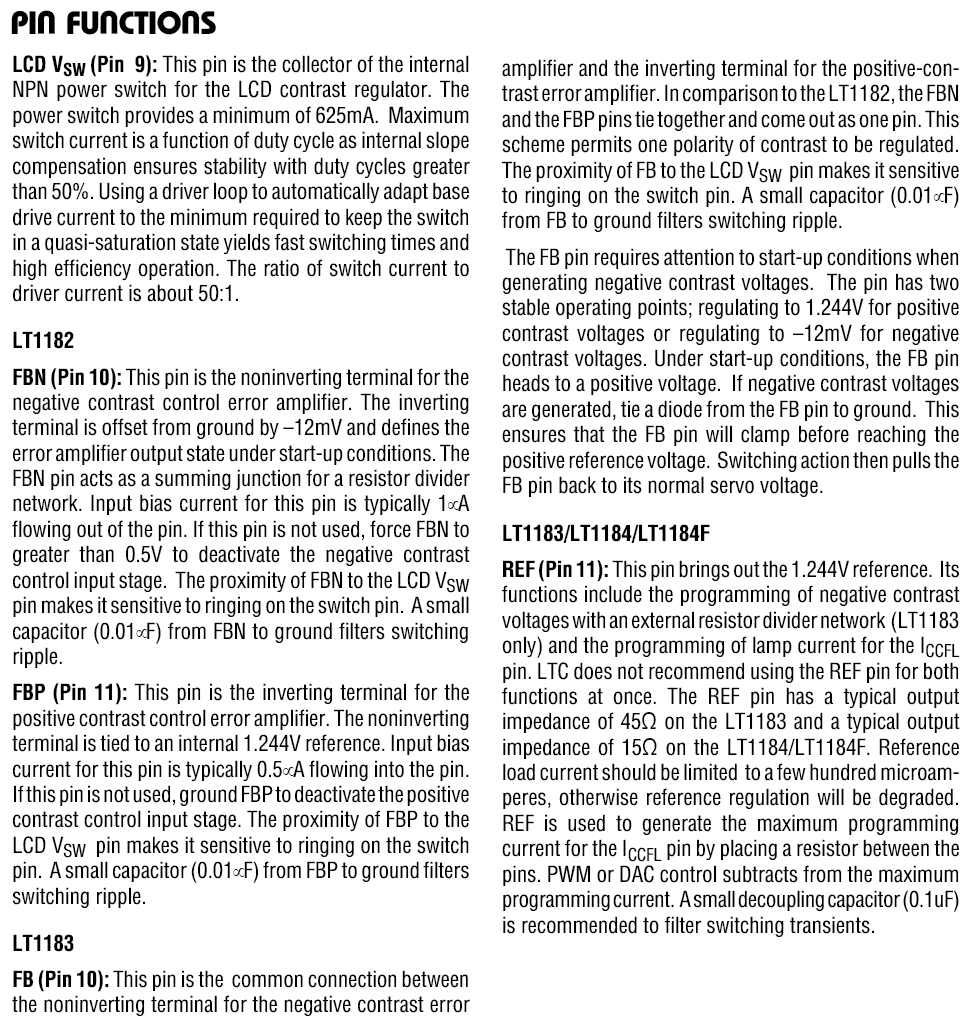

3.关键参数
输入电压范围：3V至30V，兼容电池供电系统（如笔记本）；
开关频率：200kHz，减小磁性元件尺寸；
驱动能力：内置1.25A峰值电流开关管，直接驱动CCFL灯管；
静态电流：典型值6mA，关机模式降至35μA（低功耗待机）。
⚙️ 二、关键技术方案

1. 拓扑结构与配置支持
   特性 说明
   灯管配置 支持接地灯（Grounded Lamp）和浮动灯（Floating Lamp）两种连接方式；
   保护机制 集成开灯保护（Open-Lamp Protection），防止灯管断开时电路损坏；
   控制接口 提供基准电压引脚（REF），简化灯管电流编程设计。
2. 典型应用电路
   CCFL驱动方案（见图示电路）：
   o采用Royer自激振荡拓扑，通过变压器（L1/L2）反馈生成高压交流；
   o外部功率管（Q1/Q2）受控于LT1184F，实现高效能量转换；
   o整流滤波网络（D1/D2 + L5）稳定输出至灯管。
   三、应用场景与行业解决方案
3. 消费电子
   笔记本电脑背光：3V~12V电池输入驱动CCFL，厚度≤10mm的超薄设计适配便携设备；
   便携式仪器显示：宽输入电压范围（8V~28V）应对车载电源波动。
4. 工业与医疗
   汽车显示屏：-40℃~85℃工业级温度范围，耐受发动机舱环境；
   医疗监护仪背光：精确的灯管电流控制（0~6mA可调），确保显示均匀性。
5. 新兴领域
   零售终端触摸屏：配合PWM信号（0~5V, 1kHz）实现亮度无级调节；
   航空仪表照明：90%转换效率降低系统热耗，提升可靠性。
   ⚠️ 四、设计注意事项
   1.电路保护
   需外接快恢复二极管（如1N5818）抑制反向电动势；
   灯管开路时触发芯片内部保护锁存，需重启恢复。
   2.效率优化
   选用低ESR陶瓷电容（如C4）稳定控制环路；
   变压器磁芯建议选用铁氧体材料以降低涡流损耗。
   封装与型号差异：LT1184F采用16引脚SOIC封装；LT1184仅支持接地灯配置，而LT1184F兼容浮动灯设计。
   此芯片通过高集成度与灵活配置，成为CCFL背光驱动的标杆解决方案，尤其适用于空间与能效受限场景。
