NTC是Negative Temperature Coefficient 的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。它是以过渡金属氧化物为主要原材料，采用先进陶瓷工艺制造而成的。其核心特性是电阻值随温度升高而减小，随温度降低而增大，广泛应用于温度测量、温度补偿、抑制浪涌保护等场景。

核心特性

1.负温度系数：温度越高，电阻值越小，且这种变化通常是非线性的。

2.灵敏度高：对温度变化反应迅速，能精确感知微小的温度波动，适合于高精度测温场景。

3.稳定性：在特定温度范围内具有较好的稳定性和重复性，使用寿命较长。

工作原理

NTC电阻的核心是由金属氧化物（如锰、钴、镍等的氧化物）混合烧结而成的半导体材料，即对温度敏感的半导体材料。其导电机理是基于载流子（电子或空穴）的运动：当温度升高时，材料内部的载流子数量增多，导电能力增强，电阻值随之减小；当温度降低时，载流子数量减少，电阻值增大。

主要参数

1.初始电阻（R25）：在25℃环境下，功率为0时的电阻值，是NTC电阻的基础参数，用于电路设计中的初始计算。

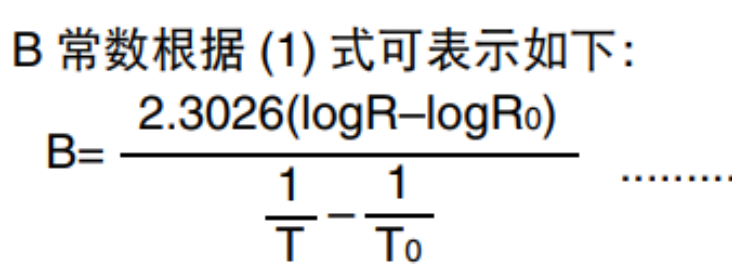

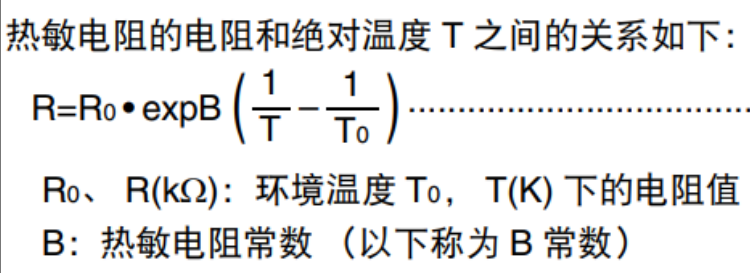

2.B值（材料常数）：反映NTC电阻温度特性的参数，定义为两个不同温度下电阻值的自然对数与对应温度倒数之差的比值，可以理解为电阻对温度敏感的程度。B值越大，电阻随温度的变化越灵敏。

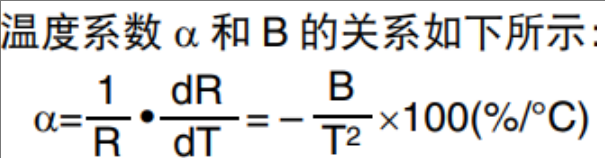

3.温度系数α：

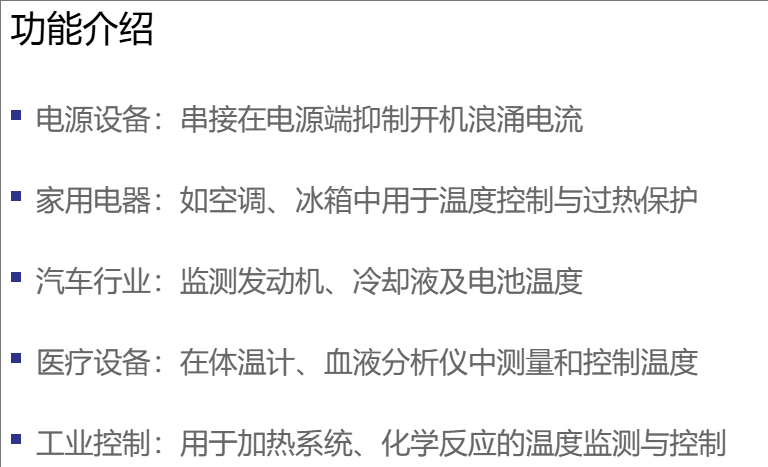

常见的不同形态NTC的应用场景

1.直插NTC

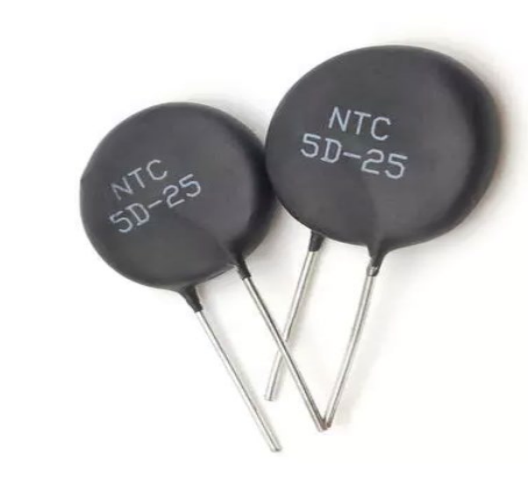

圆盘形直插NTC因结构简单、成本低，在民用电子、小型设备里应用极广，功率比较大的适合抑制浪涌电流。

应用示例

①电源设备：像开关电源、适配器里，串联在交流输入回路，利用常温下高阻限流，抑制开机瞬间浪涌电流，保护后端电容、整流桥等元件，常见于手机充电器、电脑电源、家电（如电视、冰箱）内置电源模块。

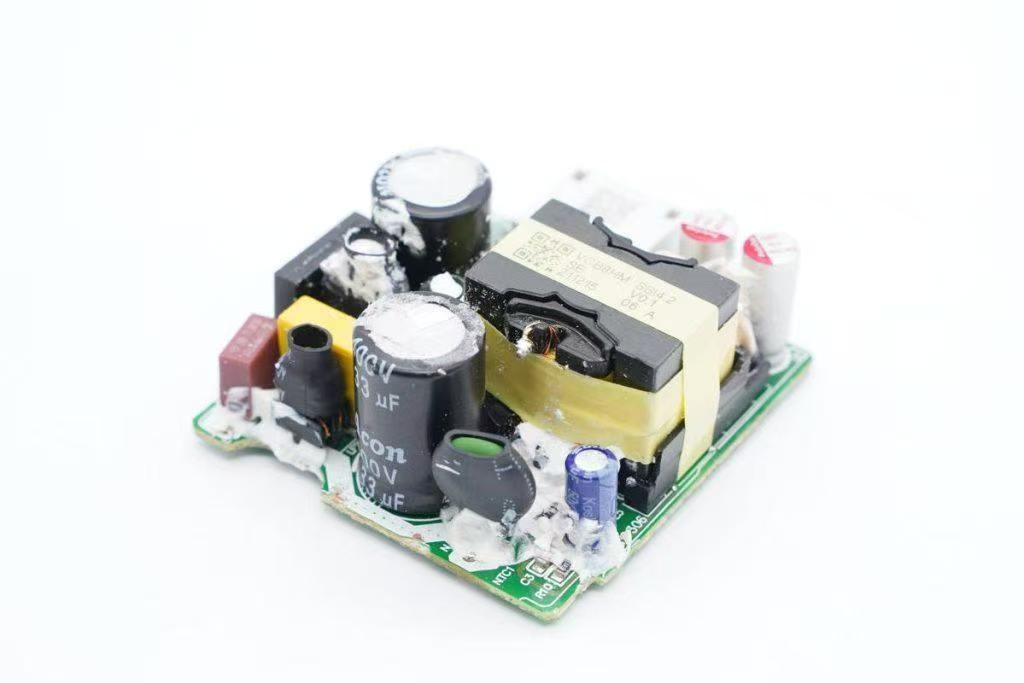

图1为OPPO Find X5配备的80W超级闪充充电器内部结构

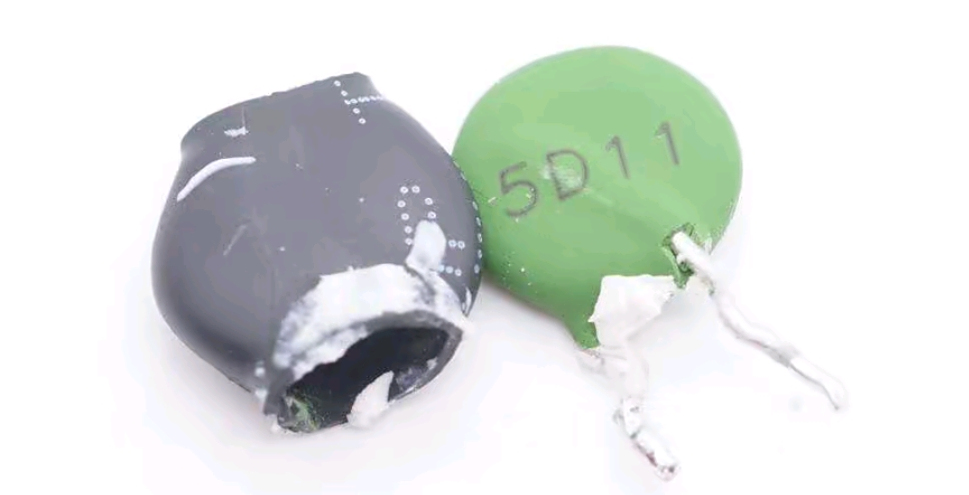

图2为圆盘形直插NTC

图1输入端一览中，交流输入分别连接保险丝和NTC浪涌抑制电阻，经过共模电感和X电容组成的EMI滤波电路后送至整流桥，整流桥输出的脉动直流电，经过高压电解电容滤波为主控芯片供电；其中NTC热敏电阻外套热缩管（如上图2），用于抑制充电器插电的冲击电流，减小或消除插电时的火花。热敏电阻规格为5D11，冷态电阻为5欧姆，直径11mm。

②简易温度检测电路：一些低成本温控场景，比如小型温控箱、简易温度报警器，直接通过电阻值变化反映温度，配合简单分压电路、单片机，就能实现基础温度监测与控制。

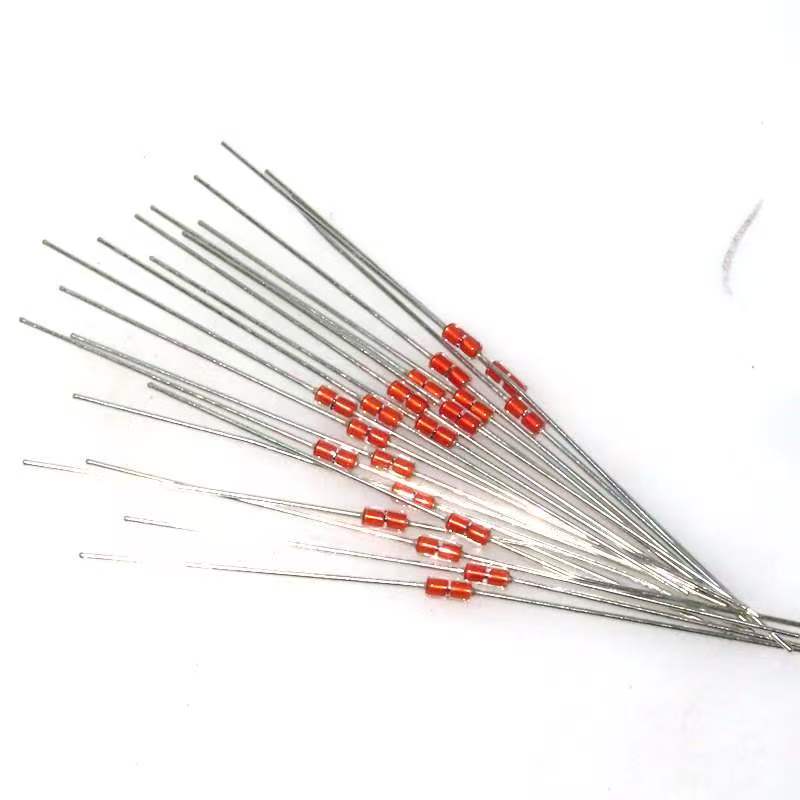

图3为直插式玻璃封装NTC热敏电阻

除此之外还有一种直插式玻璃封装NTC热敏电阻（如图3）是一种常见的NTC热敏电阻类型，结合了直插安装方式和玻璃封装的特点，采用玻璃外壳封装芯片，玻璃材质绝缘性好、化学稳定性高，能耐受一定的高温（通常工作温度范围较宽，如-55℃~+125℃，部分可达+200℃以上），且抗潮湿、耐腐蚀，保护内部热敏元件不受环境影响；玻璃封装的紧密性使其热响应速度较快，能快速感知环境温度变化；同时，玻璃的机械强度较高，抗振动和冲击能力优于部分塑料封装产品。

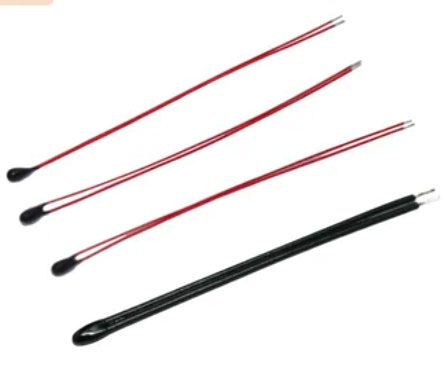

2.引线式小尺寸NTC

引线式小尺寸NTC（热敏电阻）因体积小、响应快，主要应用于空间紧凑且需精准测温的场景，核心作用是实时监测温度并辅助实现安全保护或智能控制。

应用示例

①消费电子（手机、笔记本等）：紧贴电池或芯片，监测快充/高负载时的温度，超过阈值则触发降功率、断电等保护，防止过热损坏。

②医疗设备（额温枪、输液恒温器）：额温枪中快速感应人体温度，确保测温精准；输液恒温器中控制药液加热温度，避免低温刺激。

③车载电子（车充、空调）：车充内监测自身温度，防过载过热；空调风道内检测出风温度，调节功率以稳定车内温度。

④智能家居（加湿器、智能手环）：加湿器中检测水温，缺水时触发干烧保护；手环内贴近皮肤测体温，辅助健康监测。

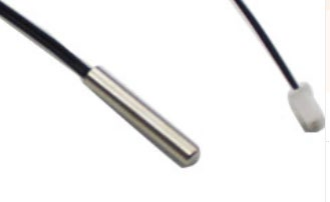

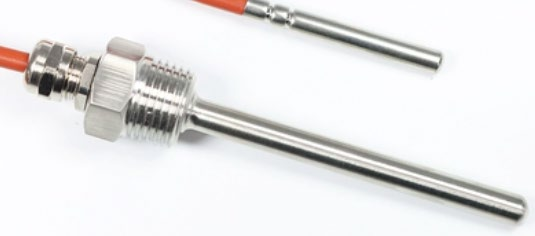

把上述引线式NTC封装在金属管里这样就能和外界做一个阻断（图4），同时金属的导电性又非常好，可以测试一些比较恶劣的环境。像这种螺纹似的结构，可以安装固定，可以用来测试一些液体的温度（图5）。

图4为金属封装式 图5为螺纹式

3.贴片式NTC

贴片式NTC（负温度系数热敏电阻）凭借其小型化、响应快、易集成的特点，在多个领域有广泛应用，贴片NTC热敏电阻常作为温度保护器件嵌入到电路中。

应用实例：

①在智能手机/平板中用于作为温度检测/温度补偿

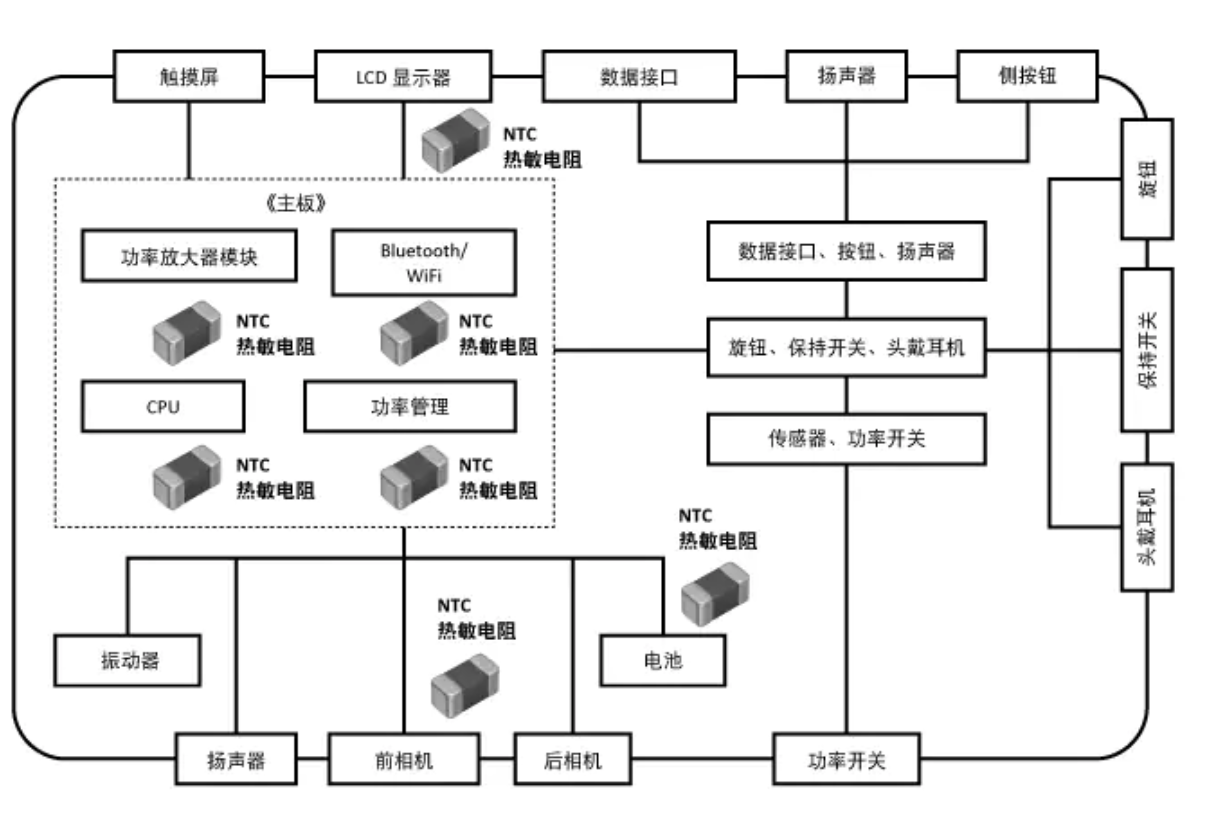

图6为智能手机/平板中NTC热敏电阻(温度检测用/温度补偿用)的主要使用示例

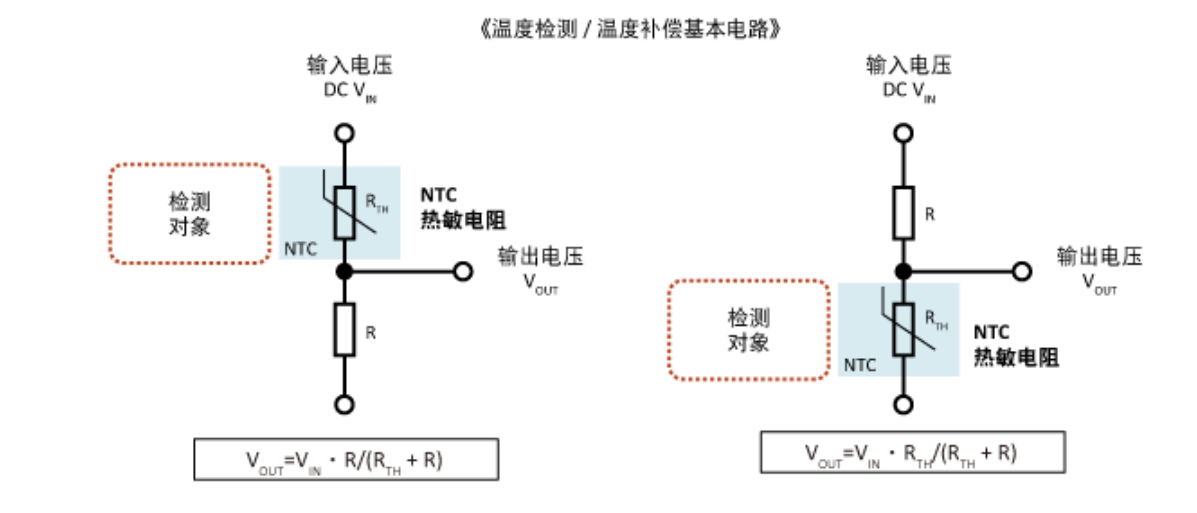

其基本电路是与NTC热敏电阻以及固定电阻进行串联的分压电路。CPU及功率模块等安装在发热部位附近的NTC热敏电阻的电阻值会随温度上升而下降，因此分压电路的输出电压会发生变化。该变化输送至微控制器后将会保护电路元件免受过热造成的影响，或进行温度补偿。

图7为温度检测/温度补偿基本电路

②热敏打印机

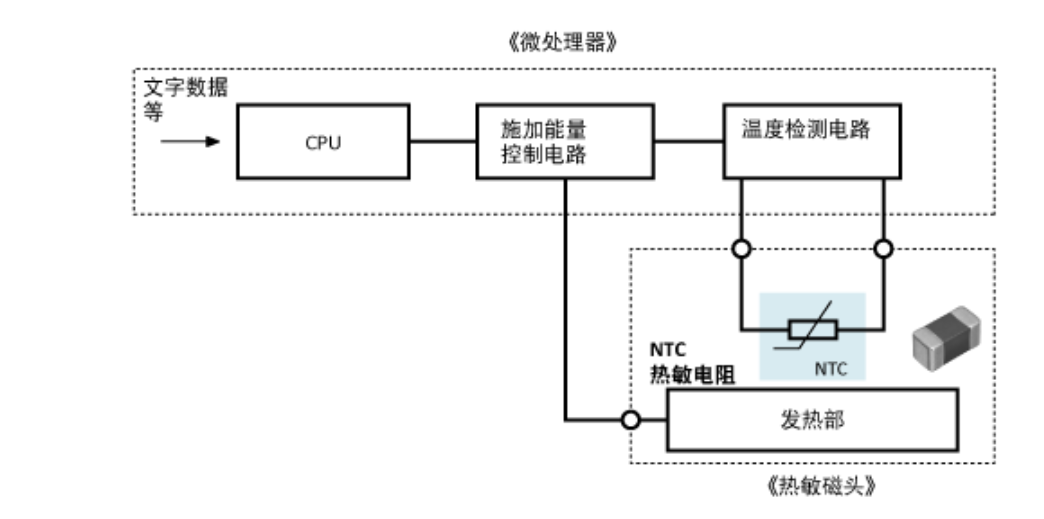

图8为热敏打印机的温度检测

像POS收银台的收据打印机、条形码/标签打印机等使用有用于打印热敏纸的热敏打印机。热敏打印机磁头温度与打印浓度呈相关关系，温度越高，浓度则越高，温度越低，浓度则越低。其根据检测的热敏磁头温度，通过改变输送至热敏磁头脉冲电流，并控制电压，从而使其保持一定的打印浓度。
