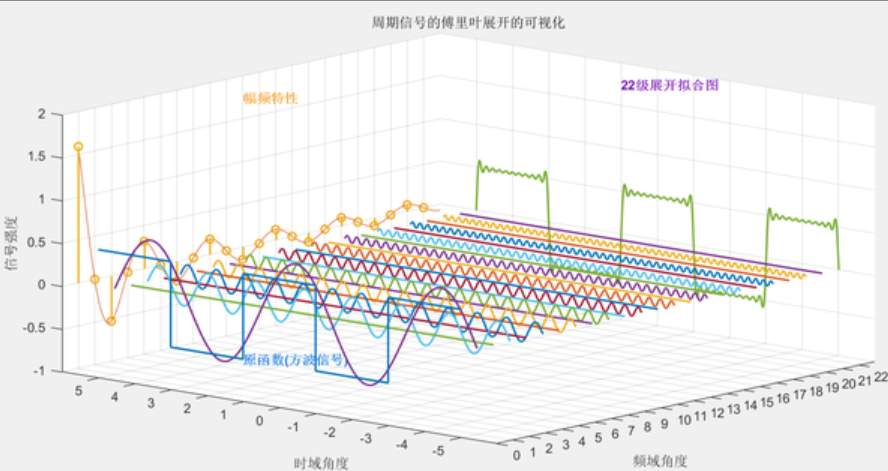

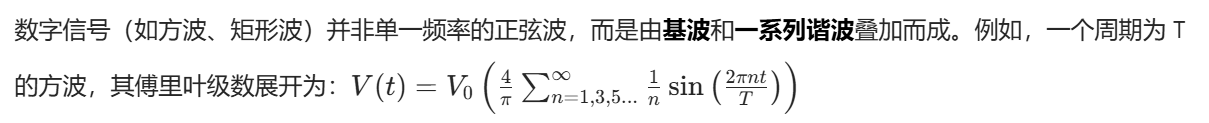

一、先理解：数字信号的 “谐波构成”

其中：

• 基波频率 f0​=1/T（信号的重复频率）；
• 谐波频率为 fn​=n×f0​（n 为奇数，如 3f₀、5f₀...）；
• 谐波幅度随 n 增大而减小（与 1/n 成正比）。

---

数字信号的上升沿时间（tr​）与信号的 “有效最高频率”（即信号中包含的最高频率分量）直接相关，而非信号本身的基频。

例如，一个 10MHz 的时钟信号若上升沿为 5ns，其包含的最高频率分量仍约为 70MHz。

二、关键：“有效频率” 由 “上升时间” 决定

信号的上升时间（tr，10%→90% 幅度） 是衡量信号 “变化快慢” 的核心参数：

• 上升时间越短（如 tr=1ns），信号变化越陡峭，包含的高频谐波频率越高、幅度越大；
• 上升时间越长（如 tr=100ns），信号变化平缓，高频谐波的频率低、幅度小。

“有效频率”（或 “最高谐波频率”）指的是对信号波形影响显著的最高频谐波—— 超过这个频率的谐波幅度已非常小，对波形的贡献可忽略。

三、有效频率的两个公式

1. 公式 1：

该公式源于对 “方波上升沿” 的傅里叶分析：

• 假设信号的上升沿是线性斜坡（从 10% 到 90% 的时间为 tr），其傅里叶变换的幅度在频率 f 处的衰减特性显示：当 f≈π⋅tr​1​ 时，高频谐波的幅度已衰减到对波形 “无显著影响” 的程度。
• 数值上：1/π≈0.318，因此 fmax​≈0.318/tr​。

2. 公式 2：

该公式源于RC 电路的阶跃响应（最常见的实际电路模型）：

• 实际中，信号的上升时间常受限于电路中的 RC 延迟（如芯片输出阻抗与负载电容构成的 RC 网络）。RC 电路的阶跃响应中，从 10% 到 90% 的上升时间 tr​≈2.2⋅τ（τ=RC 为时间常数）；
• RC 电路的 “-3dB 截止频率”（即信号功率衰减一半的频率）为 fc​=1/（2π⋅τ）​；
• 代入 τ≈tr​/2.2，得 fc​≈2.2/（2π⋅tr）​​≈0.35/tr​​。

四、为什么两个公式都成立？

两者本质是对同一物理量的近似，差异源于假设不同：

• 1/(π⋅tr​)≈0.318/tr​ 是基于 “理想线性上升沿” 的理论推导；
• 0.35/tr​ 是基于 “RC 电路实际响应” 的工程经验值（更贴近真实电路，因多数数字电路的上升时间受 RC 限制）。

实际应用中，两者的数值差异很小（0.318 vs 0.35），对结果的影响可忽略 —— 例如，当 tr=1ns 时，两者计算的 f_max 分别为 318MHz 和 350MHz，在工程估算中均可接受。

五、核心意义：为什么需要这个频率？

数字信号中的高频谐波是导致传输线反射、串扰的主要原因 —— 高频成分的波长更短，更容易满足 “传输线长度≥波长 / 10” 的条件（即需要阻抗匹配的临界条件）。
