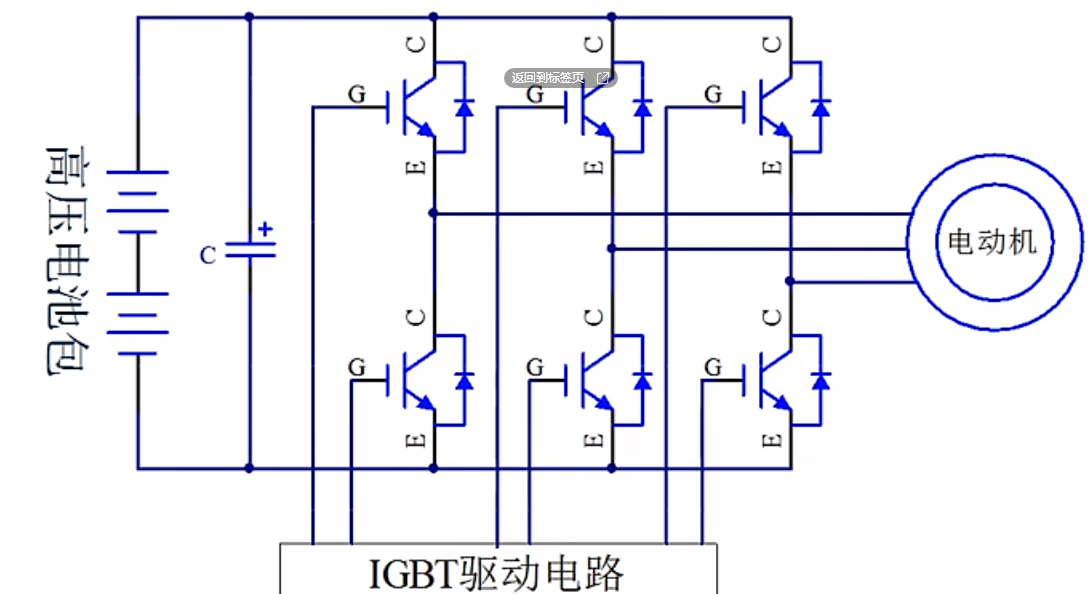

1,电机驱动电路
部件:高压电池包(供电)、电容 C(滤波)、6 个 IGBT(开关器件,带反并联二极管 )、电动机(负载)、IGBT 驱动电路(控制 IGBT 通断 )
功能:通过 IGBT 驱动电路控制 6 个 IGBT 按一定时序导通 / 关断,将高压电池包直流电逆变为三相交流电,驱动电动机运转,常见于 电动汽车、工业电机调速 等电力电子系统,利用 IGBT 实现电能变换与电机控制 。

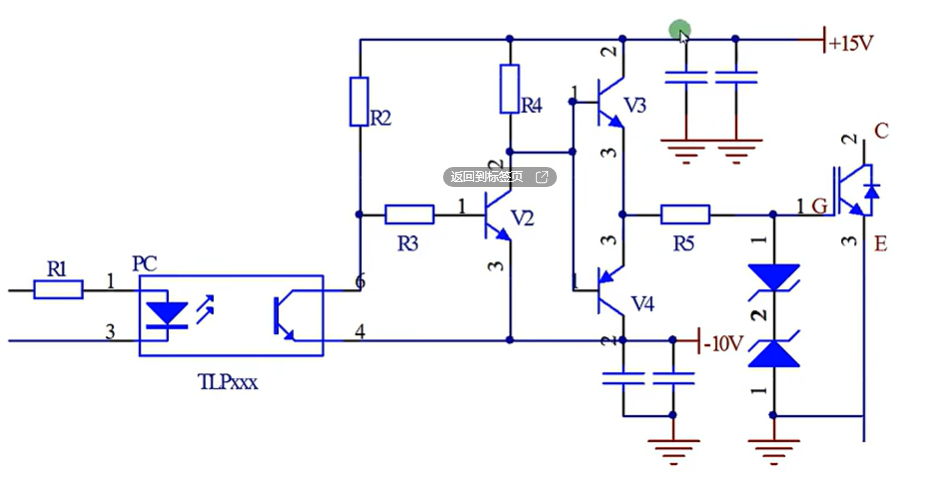

2,光耦隔离的驱动电路1
元件:
光耦合器 PC(型号 TLPxxx,用于电气隔离,防止信号干扰和电气危险 )
电阻(R1、R2、R3、R4、R5 ,起限流、偏置等作用 )
三极管 V2、V3、V4(构成放大电路,增强驱动能力,以驱动 IGBT )
稳压二极管(保护 IGBT 栅极免受瞬态过电压冲击 )
电容(滤除高频噪声,稳定电源电压 )
电源:+15V 为驱动电路供电,-10V 用于 IGBT 的关断控制
功能:输入信号经光耦隔离后,通过三极管放大电路放大,输出合适的驱动信号控制 IGBT 的导通和截止,常用于 电力电子变换、电机驱动等领域,实现对大功率器件的可靠驱动和电气隔离
3,光耦隔离的驱动电路2
元件:光耦合器(左侧虚线框内,实现信号隔离,避免干扰 )三极管(多个,构成放大电路,增强信号驱动能力 )电阻(起限流、偏置等作用 )电容(可能用于滤波、储能 )电源:(V_{CC})(正电源 )、(V_{EE})(负电源,或接地,提供双电源供电 )功能:输入信号经光耦隔离后,通过三极管放大电路处理,输出可驱动大功率负载(右侧三极管等 ),常用于 工业控制、电力电子设备 中,实现信号隔离与功率放大,保障系统抗干扰性和驱动能力 。

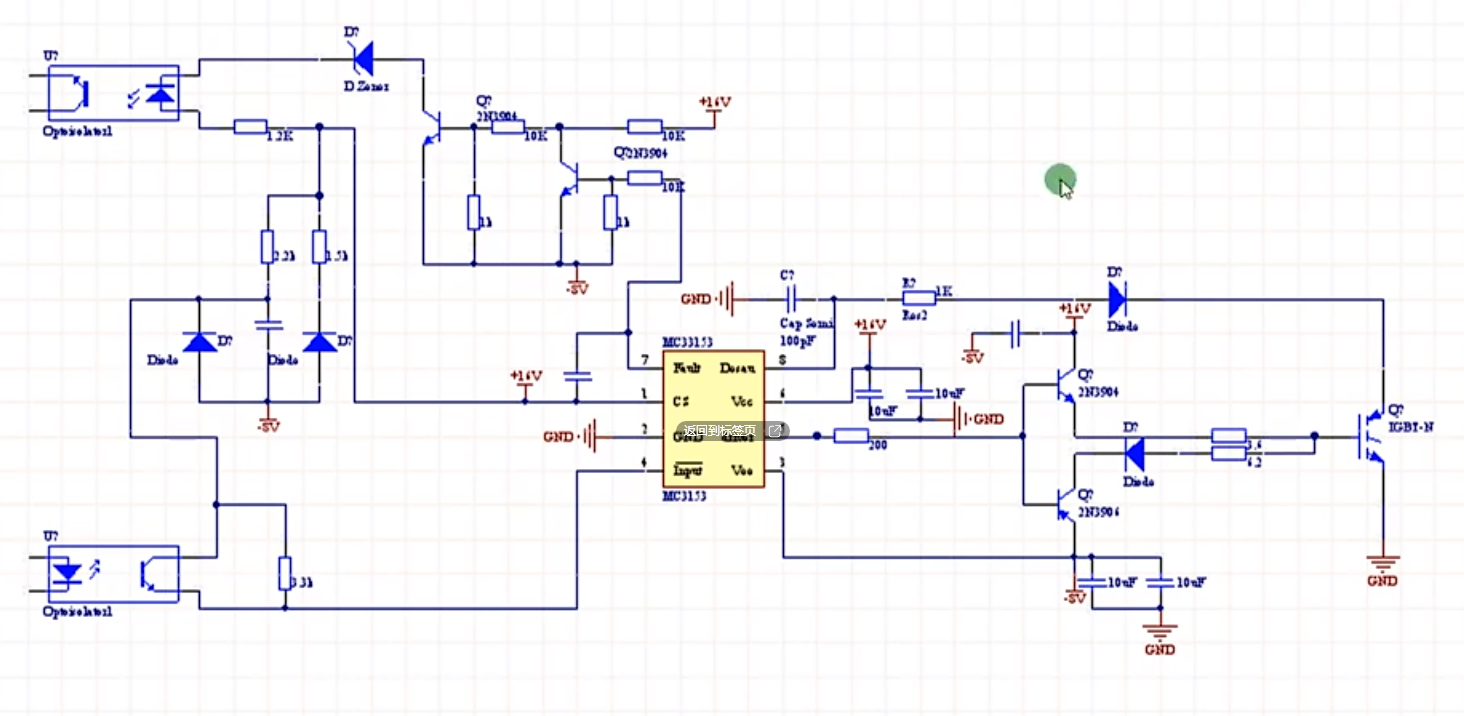

4,基于Onsemi的MC33153方案的过流保护电路
核心芯片:MC33153(安森美 ,用于驱动控制 )
元件:光耦(信号隔离 )、三极管(放大、开关 )、二极管(保护、整流 )、电阻电容(分压、滤波等 )、IGBT(Q7 ,功率开关 )
功能:通过光耦隔离输入信号,经 MC33153 及外围电路处理,驱动 IGBT,利用饱和压降检测实现 短路和过流保护 ,常见于 电力电子功率变换、电机驱动 等场景,保障电路安全稳定运行

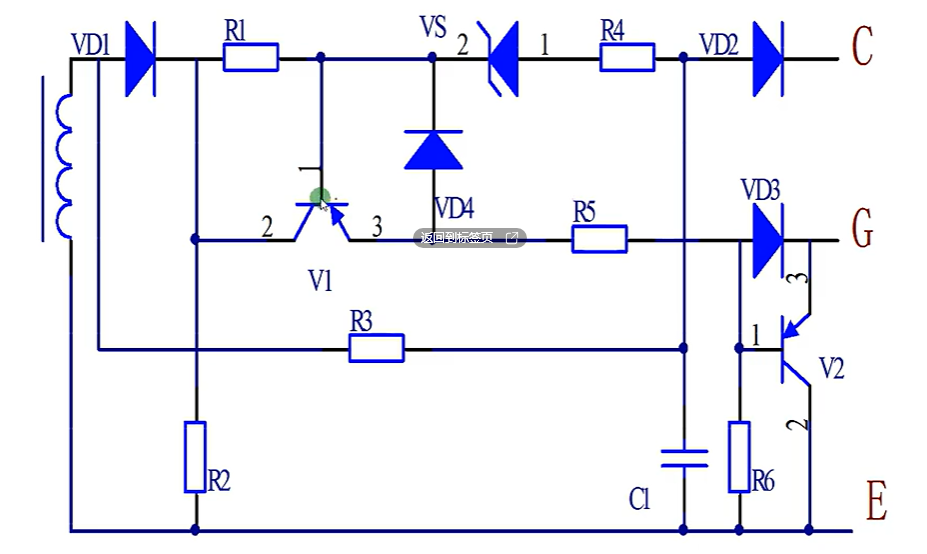

5,变压器隔离驱动电路
元件:变压器(左侧绕组,实现电气隔离 )、二极管(VD1 - VD4 ,整流、钳位等 )、三极管(V1、V2 ,开关、放大 )、电阻(R1 - R6 ,限流、分压 )、电容(C1 ,滤波、储能 )
功能:利用变压器隔离输入输出,通过二极管整流、三极管控制,输出驱动信号(C、G、E 端,适配如 IGBT 等功率器件驱动 ),常用于 电力电子系统 中,实现强电与弱电隔离,保障驱动安全、抗干扰 。
