工作原理

高速差分比较电路的工作原理基于差分信号处理技术，通过对比两个互补输入信号的电压差实现高速、抗干扰的判决功能。其核心机制可分为以下三级结构：

一、输入级：差分信号预处理
1.差分信号生成
2.驱动器产生互补信号（如正相Vin⁺与反相Vin⁻），通过严格对称的传输线对传输。在接收端提取电压差（Vdiff = Vin⁺ - Vin⁻）作为有效信号。
关键特性：差分信号具有正负对称性，共模分量（Vcom = (Vin⁺ + Vin⁻)/2）理论上保持恒定。
3.共模噪声抑制
4.当共模干扰（如电磁干扰）同时作用于双线时，因差分放大器的减法特性，干扰被抵消。系统共模抑制比（CMRR）取决于电路对称性，传输线长度偏差>0.1mm将显著降低CMRR。

二、核心级：预放大与锁存比较
1.预放大级设计
采用交叉耦合正反馈结构（如PMOS负载交叉连接），在时钟低电平时放大输入差分信号。
增益提升可减小锁存级失调电压影响，例如增益×20时，锁存器10mV失调等效到输入仅0.5mV。
2.动态锁存比较
复位阶段（CLK=低）：锁存器复位，预放大输出接入比较器。
判决阶段（CLK=高）：正反馈回路（如交叉耦合反相器）指数级放大差值，在数纳秒内输出稳定逻辑电平。
抗踢回噪声：预放大与锁存器间需插入隔离电路，防止锁存器开关噪声干扰前端信号。

三、输出级：信号整形与驱动
1.RS触发器同步
2.锁存器输出经触发器消除亚稳态，生成同步数字信号（如Q/Q̅）。
3.阻抗匹配优化
4.终端负载电阻（通常100Ω）需精确匹配传输线阻抗，抑制信号反射造成的眼图闭合。

典型案例

以下是高速差分比较电路在多个领域的10个应用案例详解，结合技术原理与工程实现：

一、汽车电子：CAN总线故障诊断
应用原理：差分比较器实时监测CAN_H/CAN_L电压差（±2V），识别总线短路或开路故障。
技术细节：
o采用车规级高速比较器（如TI TL331-Q1），响应时间<50ns
o共模抑制比>90dB，抑制引擎点火系统产生的12V瞬态干扰
o集成自检电路，满足ISO 11898-2标准
实现效果：当检测到差分电压<0.5V持续200ns，触发ECU保护机制，防止总线瘫痪
二、工业控制：伺服电机过流保护
应用原理：通过分流电阻检测相电流，差分比较器识别μs级过流脉冲。
技术细节：
o高边电流检测，动态范围±50A，精度±1%
o比较阈值可编程（0.1V-1V），响应延迟<100ns
o光耦隔离输出，耐压2500Vrms
实现效果：在IGBT短路时5μs内关断驱动，保护价值数万元的永磁电机
三、光伏逆变：组串电弧检测
应用原理：比较DC侧电流高频纹波（100kHz-1MHz），识别电弧特征频率。
技术细节：
o罗氏线圈差分输入，增益80dB
o窗口比较器设计，触发阈值±15mV
o符合UL 1699B标准，抗光伏板PID效应干扰
实现效果：0.5s内切断故障组串，降低火灾风险
四、医疗器械：除颤器同步电路
应用原理：差分比较R波峰值（0.5-5mV），控制除颤脉冲在心脏不应期释放。
技术细节：
o仪表放大器前置，CMRR>120dB
o迟滞电压可调（0.1-0.5mV），防止T波误触发
o符合IEC 60601-2-4安全隔离标准
实现效果：避免心室颤动，提升急救成功率
五、航空航天：火箭姿态传感器接口
应用原理：差分比较陀螺仪输出（±10V），判断箭体偏转超限。
技术细节：
o辐射硬化设计，抗单粒子翻转
o双冗余比较通道，故障切换时间<1μs
o工作温度-55℃~125℃，振动耐受100g
实现效果：确保亚轨道飞行中姿态误差<0.1°
六、充电桩：绝缘监测告警
应用原理：比较正负母线对地电压差，检测绝缘电阻劣化。
技术细节：
o差分输入范围±1000V，分辨率0.1V
o窗口比较阈值±15V（对应500kΩ绝缘下降）
o符合GB/T 18487.1-2015安全标准
实现效果：在人员触碰前2s切断充电，保护人身安全
七、家用电器：变频空调压缩机堵转检测
应用原理：比较三相电流不对称度，识别机械卡死。
技术细节：
o三路差分比较器并行处理
o动态阈值校准，适应不同负载工况
o抗PWM开关噪声设计（dV/dt>50V/ns）
实现效果：0.2s内停机，避免绕组烧毁
八、新能源：风电变桨控制系统
应用原理：比较风速传感器差分信号，触发超速保护。
技术细节：
o磁编码器差分输入（1Vpp正弦波）
o过零比较精度±0.5°，响应时间200ns
oIP67防护，抗盐雾腐蚀
实现效果：风暴中20ms内调整桨叶角度，保护叶片结构
九、低压电器：漏电断路器
应用原理：比较火线/零线电流矢量和，检测30mA以上漏电。
技术细节：
o磁平衡霍尔差分输入
o迟滞比较消除抖动，动作时间<20ms
o通过6kV雷击浪涌测试
实现效果：防止触电伤亡事故，符合IEC 61008标准
十、工业机器人：编码器位置校验
应用原理：差分比较A+/A-与B+/B-信号相位差，诊断编码器故障。
技术细节：
o接收RS422差分信号（10Mbps）
o相位容差±5°，传播延迟<3ns
oEMI抑制>80dB（VDE 0871标准）
实现效果：确保机械臂重复定位精度±0.01mm

技术趋势
高速化：新型SiC工艺使响应时间进入ns级
集成化：比较器与ADC驱动器融合（如AD8139）简化信号链
安全冗余：汽车/航天领域普及双通道校验架构

实用电路

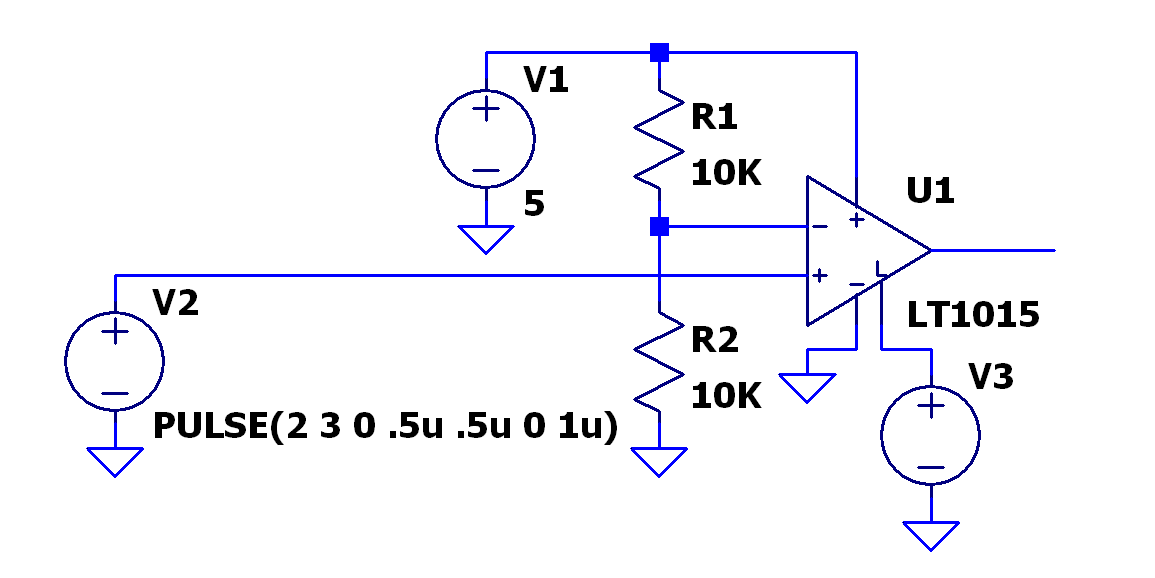

这是基于运算放大器 LT1015 构成的高速差分比较电路，利用运放 “虚短虚断” 特性，结合脉冲信号（V2）与直流偏置（V1、V3）实现电压比较与高速脉冲响应，拆解原理如下：

一、核心元件与功能定义
1.电源与偏置
◦V1（5V 直流）：经 R1（10K）为运放反相端（“-”）提供直流偏置电压，设置反相端静态电平。
◦V3（未标注值，需补充供电，假设为运放负电源或辅助偏置）：LT1015 需正负电源（如 ±5V/±15V ），图中 V3 应为负电源（或正电源，需对称），保证运放输出摆幅。
◦V2（脉冲信号）：参数 PULSE(2 3 0 .5u .5u 0 1u) 按 SPICE 语法解析：
▪初始电压 2V → 脉冲低电平；幅值 3V → 脉冲高电平（最高 3V）；
▪延迟 0 → 无延迟触发；上升沿 / 下降沿 0.5μs → 高速边沿（信号跳变快）；
▪脉宽 0（特殊设置，实际可能为笔误，若按周期 1μs ，则脉宽≈周期 - 边沿时间，即 1μs - 0.5μs - 0.5μs = 0 ，表示 “窄脉冲 / 边沿触发” ）；周期 1μs → 信号频率 1MHz 。
该脉冲输入到运放同相端（“+”），作为待比较的动态信号。
1.运放与反馈
◦U1（LT1015）：高精度高速运放，此处工作在开环 / 弱反馈模式（因无明确负反馈电阻，实际通过 R1 构成 “电压串联负反馈”，但因 V3 供电连接，需结合供电判断反馈路径 ），利用高增益特性实现 “微小压差→大输出摆幅” 的比较功能。
◦R1（10K）、R2（10K）：R1 连接运放输出与反相端，构建负反馈通路；R2 连接同相端与地，平衡输入电阻，保证差分特性。

二、“虚短虚断” 与比较器核心逻辑
运放理想特性有 “虚短”（同相端≈反相端电压， ） 和 “虚断”（输入电流≈0， ） ，但因 V2 是脉冲信号，电路工作分 “静态偏置” 和 “脉冲触发” 两个阶段：
阶段 1：静态偏置（V2 低电平，2V 时）
•V1 经 R1 给反相端提供静态电压 V_- = \frac{V1 \cdot R2}{R1 + R2} （假设 V3 为 0V ，则 V_- = \frac{5V \cdot 10K}{10K + 10K} = 2.5V ）。
•V2 输出低电平（2V），同相端电压 V_+ = 2V 。
•因 V_+ (2V) < V_- (2.5V) ，运放输出低电平（接近负电源轨，由 V3 供电决定，如 V3=-5V 则输出≈-5V ）。
阶段 2：脉冲触发（V2 高电平，3V 时）
•V2 输出脉冲上升沿（2V→3V），同相端电压 V_+ = 3V ，此时 V_+ (3V) > V_- (2.5V) 。
•运放因 “虚短” 特性，会快速调整输出，使 V_{out} 跳变到高电平（接近正电源轨，如 V1=5V 则输出≈5V ）。
•脉冲下降沿（3V→2V）时， V_+ 回落到 2V ， V_+ < V_- ，输出跳回低电平。

三、负反馈与响应速度
•R1（10K） 构建电压串联负反馈，公式近似为 A_{闭环} = 1 + \frac{R1}{R_{反馈}} （因 R2 接地，反馈电阻为 R2 ，实际增益 A \approx 1 + \frac{10K}{10K} = 2 ）。但因 V2 是高速脉冲，运放主要工作在开环高速比较模式（负反馈对高速信号的增益影响被边沿跳变主导 ）。
•LT1015 是高速运放，压摆率高（输出电压变化率快），可快速响应 V2 的 0.5μs 边沿跳变，保证脉冲上升沿 / 下降沿的陡峭性，输出清晰的方波比较结果。

四、完整工作流程
1.静态电平建立：V1、V3 供电后，R1、R2 分压给运放设置静态偏置（ V_- = 2.5V ， V_+ = 2V ），输出低电平。
2.脉冲上升沿触发：V2 输出 3V ， V_+ = 3V > V_- ，运放输出跳变到高电平（高速响应，0.5μs 内完成跳变 ）。
3.脉冲下降沿恢复：V2 回落到 2V ， V_+ = 2V < V_- ，输出跳回低电平。
4.周期性比较：V2 以 1μs 周期重复触发，输出同步方波（频率 1MHz ，占空比由脉宽决定，因脉宽 0 ，实际是 “边沿触发的窄脉冲响应” ）。

五、核心逻辑总结
这是高速差分比较电路，利用运放 “虚短虚断” 和高速特性：
•直流偏置（V1、R1/R2）设置比较阈值（ V_- = 2.5V ）；
•高速脉冲（V2）输入同相端，与阈值比较，输出高低电平跳变；
•负反馈（R1）稳定静态工作点，高速运放（LT1015）保证边沿响应速度，最终实现 “脉冲信号与直流阈值的高速比较”，输出方波结果。
（注：V3 需补充正负电源才能完整工作，实际电路中 V3 应为负电源（如 -5V ），与 V1=5V 构成 ±5V 供电，保证输出摆幅覆盖正负电平 。）
