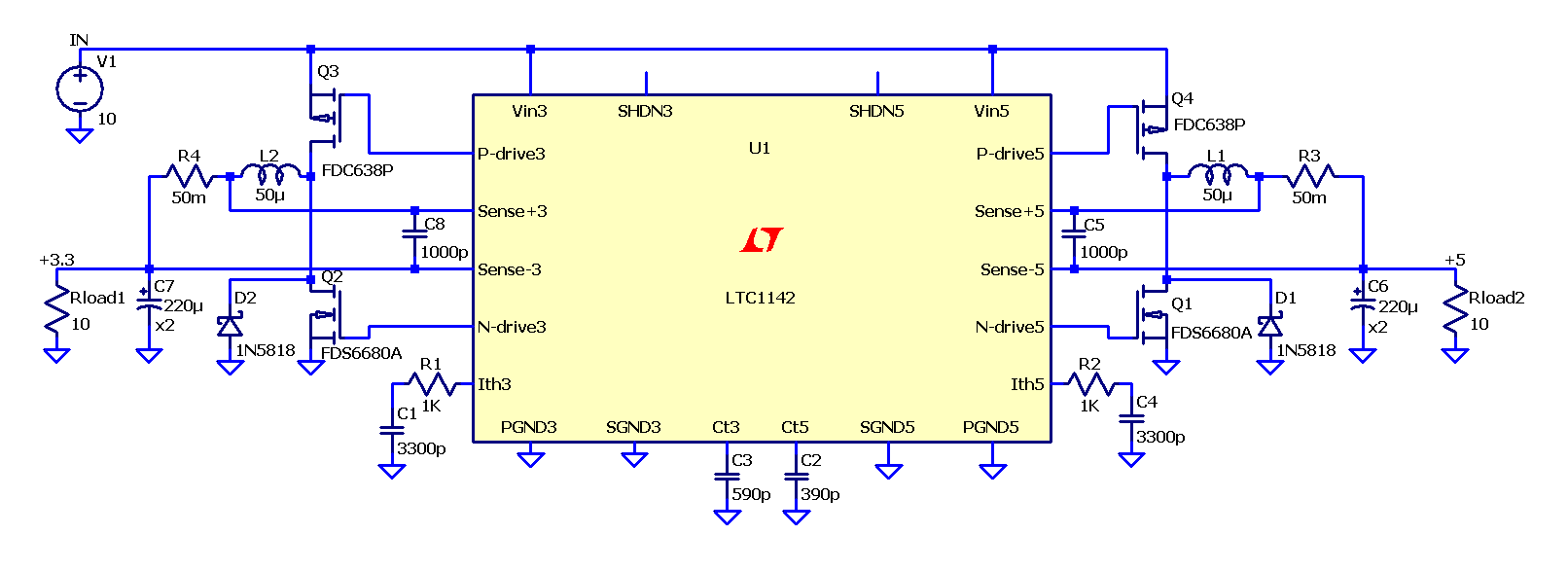

这是基于 LTC1142（双通道开关电源控制器） 的 同步 Buck 变换器 电路，实现 双路独立直流降压（3.3V、5V 输出），以下分层解析工作原理：

一、核心架构与元件角色
1.LTC1142（U1）：
◦双通道同步 Buck 控制器，集成 P-drive/N-drive（栅极驱动）、Sense+/-（电流检测）、Ith（电流限制）、SHDN（关断）等功能，支持两路独立降压控制。
1.外部器件（以 +3.3V 通道为例，+5V 通道对称）：
◦MOS 管：Q2（N 沟道，FDS6680A ）为同步整流下管，Q3（P 沟道，FDC638P ）为上管；
◦电感（L2 ）：储能 / 续流，配合 MOS 管实现能量转换；
◦电容（C7、C8 ）：C7 滤波输出电压，C8 检测电流纹波；
◦二极管（D2 ）：肖特基二极管，防止反向电流（冗余保护，同步 Buck 中可由 Q2 替代 ）；
◦电阻（Rload1、R4 ）：Rload1 为负载，R4 为电流采样电阻（配合 Sense+3/Sense-3 检测电流 ）。

二、“同步 Buck 变换器” 基础逻辑
同步 Buck 拓扑核心是 “开关管交替导通” 实现降压：
1.上管导通（Q3 打开，Q2 关闭）：
◦输入电压（V1=10V ）通过 Q3、L2 向负载供电，L2 存储磁能（电流上升 ）；
◦此时 Q2 关断，D2 反偏截止（同步 Buck 中 Q2 替代二极管续流，效率更高 ）。
1.下管导通（Q2 打开，Q3 关闭）：
◦Q3 关断，L2 磁能通过 Q2 续流释放，电流经 Q2 流向负载，维持输出电压；
◦输出电压 V_out ≈ V_in × D（D 为上管导通占空比，D < 1 ，故 V_out < V_in ）。

三、LTC1142 功能模块解析（以 +3.3V 通道为例）

1. 驱动与控制（P-drive3/N-drive3 ）
   •P-drive3 输出高电平驱动 Q3（P 沟道 MOS ）导通，N-drive3 输出高电平驱动 Q2（N 沟道 MOS ）导通；
   •LTC1142 内部产生互补脉冲（死区时间避免上下管直通 ），控制 Q3/Q2 交替开关，调节占空比实现降压。
2. 电流检测（Sense+3/Sense-3 ）
   •采样电阻 R4 串联在回路中，Sense+3/Sense-3 检测 R4 两端电压差，反映电感电流大小；
   •电流信号反馈给 LTC1142，用于过流保护（Ith3 配合 C1、R1 设置电流限制 ）。
3. 软启动与关断（SHDN3 ）
   •SHDN3 为通道关断引脚，低电平关闭 +3.3V 通道；
   •Ct3 外接电容 C3，实现软启动（上电时缓慢增加占空比，抑制浪涌电流 ）。

四、完整工作流程（+3.3V 通道）
1.上电初始化：
◦输入电压 V1（10V ）接入，LTC1142 检测 SHDN3 为高电平（默认使能 ），启动 +3.3V 通道；
◦内部控制器初始化，P-drive3/N-drive3 输出初始互补脉冲，占空比由目标电压（3.3V ）计算：D ≈ 3.3V / 10V = 0.33 。
1.开关交替与能量转换：
◦上管导通期：P-drive3 高电平打开 Q3，10V 经 Q3、L2 向 C7 充电，Rload1 获得能量，L2 电流上升；
◦下管导通期：N-drive3 高电平打开 Q2，L2 续流，电流经 Q2 流向 Rload1，维持 3.3V 输出；
◦Sense+3/Sense-3 实时检测电流，反馈给 LTC1142 调节占空比，补偿负载变化。
1.保护与稳定：
◦若负载过流（Rload1 电流过大 ），Sense+3/Sense-3 检测到 R4 电压差超限，LTC1142 触发 Ith3 限流（通过 C1、R1 调节电流阈值 ）；
◦C7 滤波输出电压纹波，C8 抑制电流检测噪声，D2 冗余保护反向电流；
◦+5V 通道（Q1、Q4 等 ）与 +3.3V 通道对称，独立完成 10V→5V 降压。

五、关键特性与应用场景
•双通道独立控制：LTC1142 支持两路 Buck 变换器并行工作，适配多电压轨需求（如同时输出 3.3V、5V ）；
•同步整流优势：用 MOS 管（Q2/Q1 ）替代二极管续流，效率比异步 Buck 更高（适合大电流、高要求场景 ）；
•电流检测与保护：通过 Sense+/- 实时监测电流，结合 Ith 设置过流阈值，保障系统稳定。
若需精准计算输出电压、占空比或验证波形，可结合 Buck 公式（V_out = V_in × D ）推导，或通过示波器观测 P-drive3/N-drive3 脉冲、电感电流波形。核心逻辑围绕 “同步 Buck 拓扑 + LTC1142 智能控制”，实现高效、稳定的多路降压供电。
