SPI简介

SPI为一种同步、串行、全双工、一主多从模式的通信协议，由Motorola公司开发

4个引脚分布：MOSI（主机发送 从机接收）；MISO（主机接收 从机发送）；SS（片选信号）；SCK（时钟）

SPI的时钟频率可为数十M，由主机SCK的时钟源决定

SPI通信方式

一主多从的引脚连接

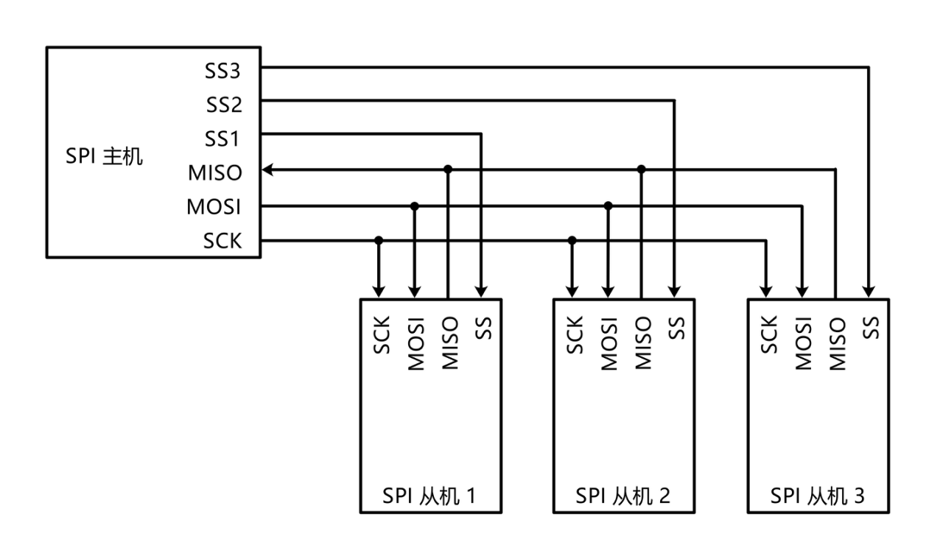

SPI一主多从模式的硬件连接如下，通过SS片选从机设备，当拉低对应的SS信号代表与对应的从机通信开始，拉高代表结束；

主机输入引脚为推挽输出（增强驱动能力），输入引脚为浮空或上拉输入模式

SPI的从机规定：为避免多个从机的输出引脚MISO冲突，协议规定各个从机SS引脚为高电平（即未被选中状态）时，MISO输出为高阻态

SPI主从设备的通信原理

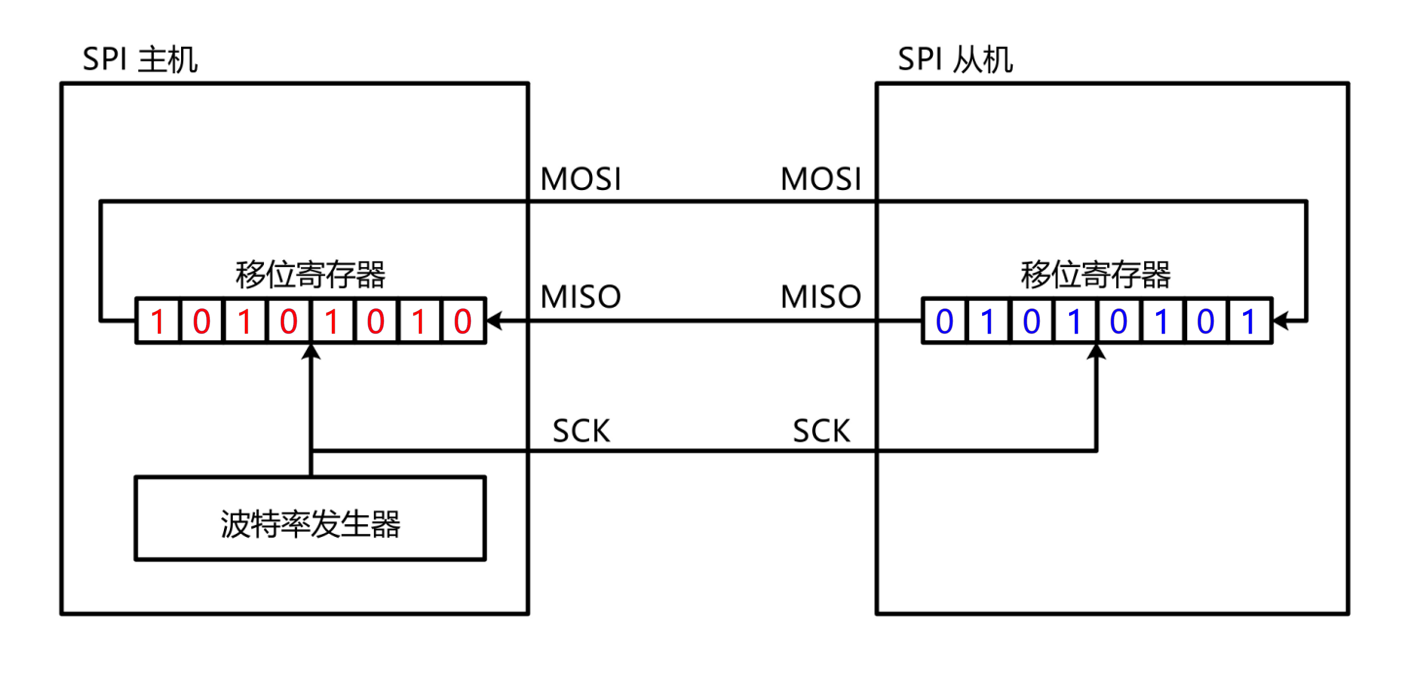

主机与从机通过互相交换数据实现通信，哪怕主机或从机只需要接收或发送，也需同时完成；

主机（从机）将一字节的数据通过移位寄存器进行发送，从机（主机）并通过移位寄存器进行接收；

在上图中，SPI的发送为主机左移从高位输出，从机也保持左移，从低位进入

根据电路硬件/软件设计，也可相反

SPI的4种模式

在介绍SPI的4种方式前，再次说明SS信号的作用，其既是选择从机设备的信号线，又是标志SPI通信的起始和结束信号：SS拉低->代表起始信号；ss拉高->代表结束信号

SPI的4种模式（模式0-3）由两个可配置的位决定

CPOL(时钟极性)：表示空闲状态时的时钟电平；0代表低电平；1代表高电平

CPHA(时钟相位)：表示开始传输时的时钟相位；0代表SCK第一个边沿移入数据，第二个边沿移出数据；1代表SCK第一个边沿移出数据，第二个边沿移入数据

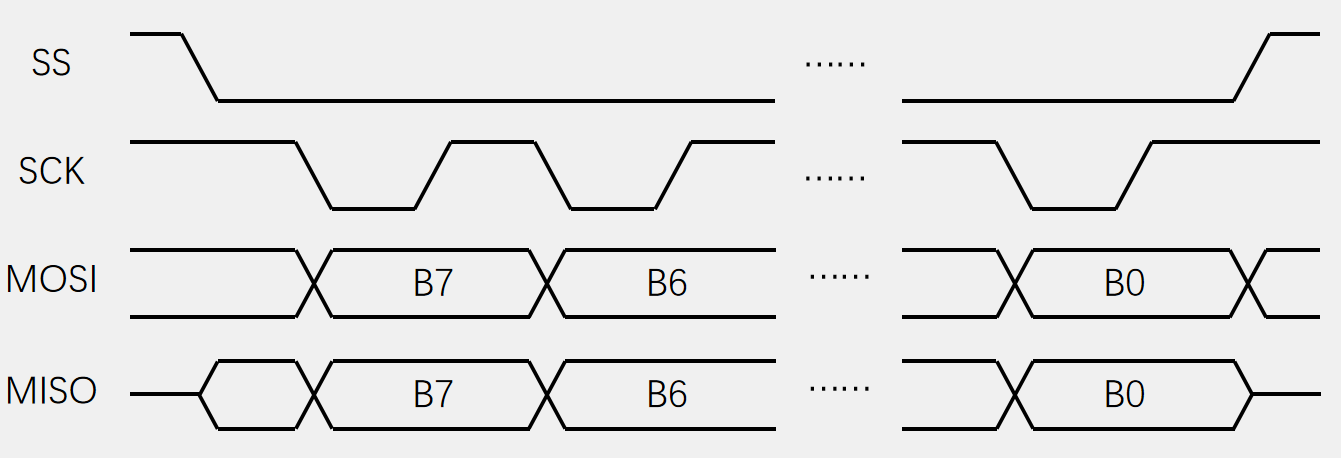

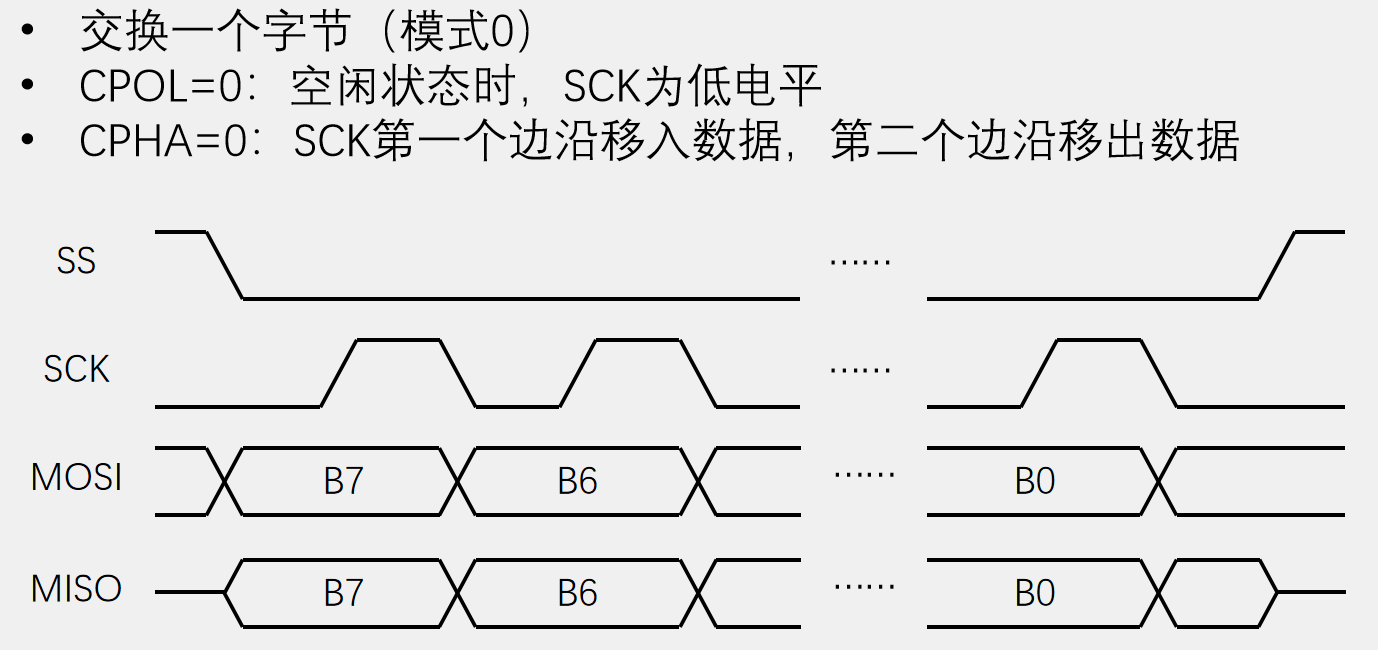

模式0：CPOL=0；CPHA=0；

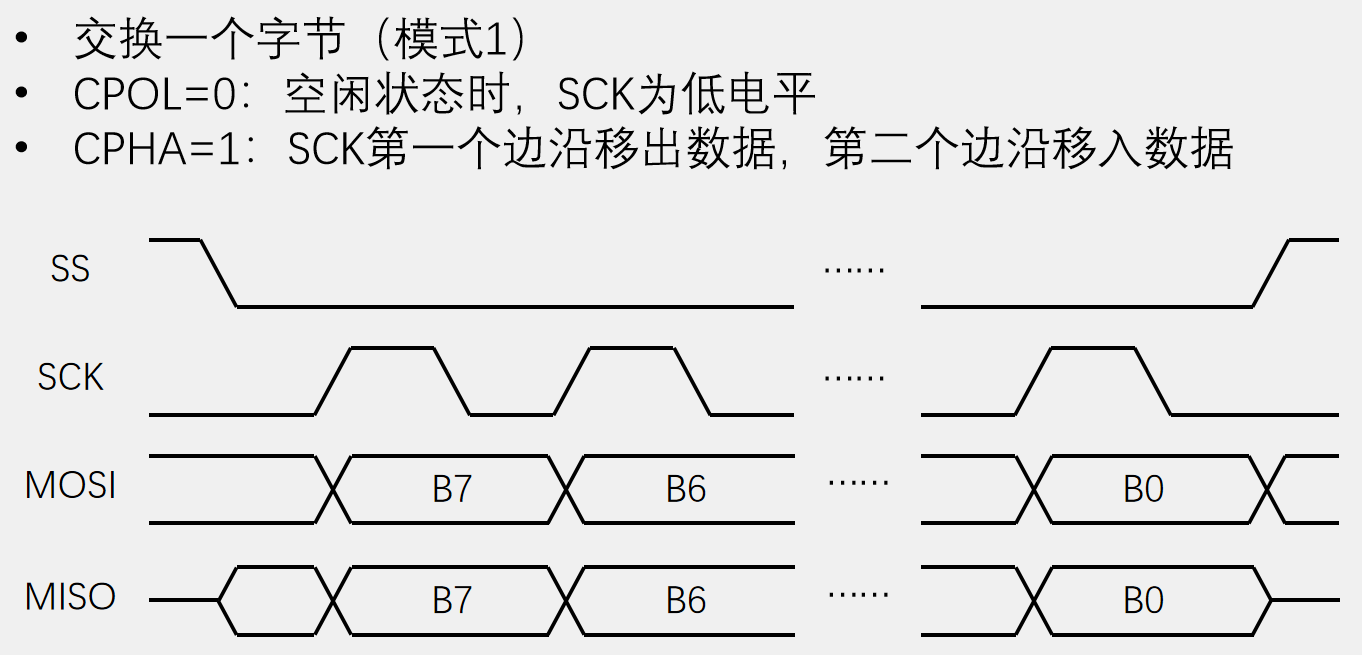

模式1：CPOL=0；CPHA=1；

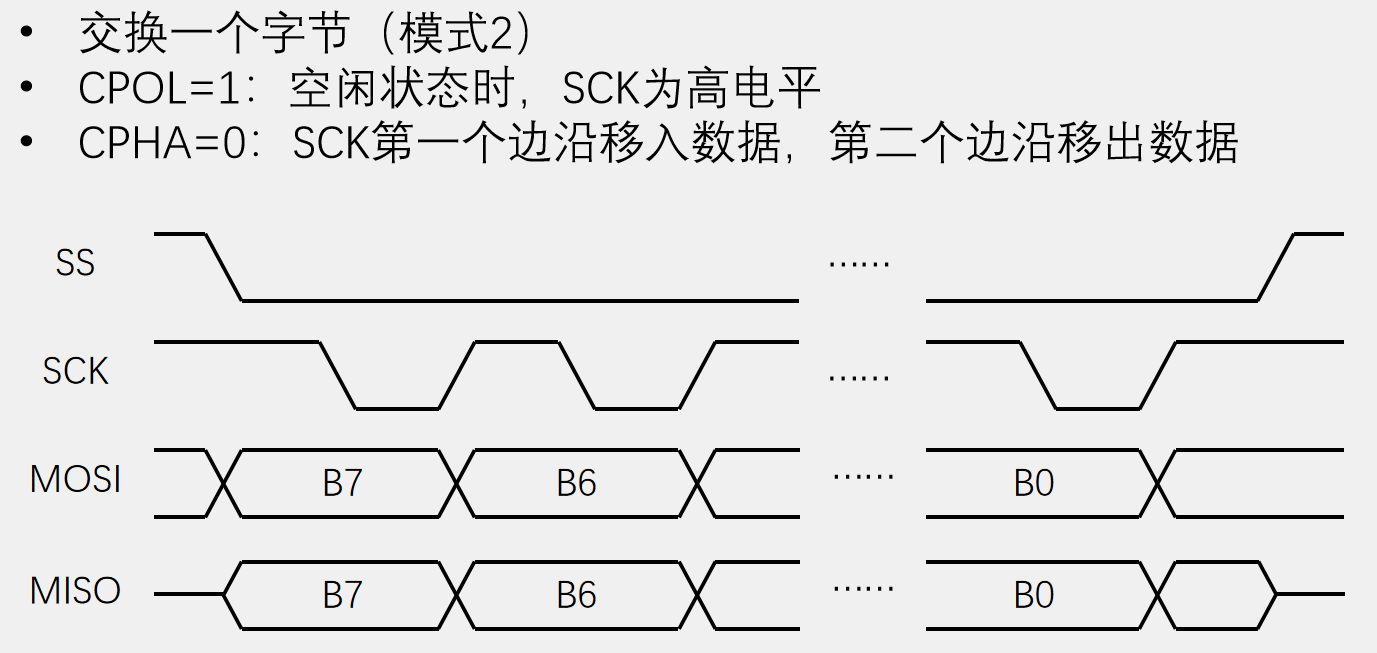

模式2：CPOL=1；CPHA=0；

模式3：CPOL=1；CPHA=1；

SPI的数据发送时序

默认采用模式0

SPI主机采用指令码+数据的组合方式进行发送，根据对应从机的指令集选择指令码发送，然后按照从机的数据发送（或接收）时序进行发送或接收。以W25Q64（Flash）作为从机，

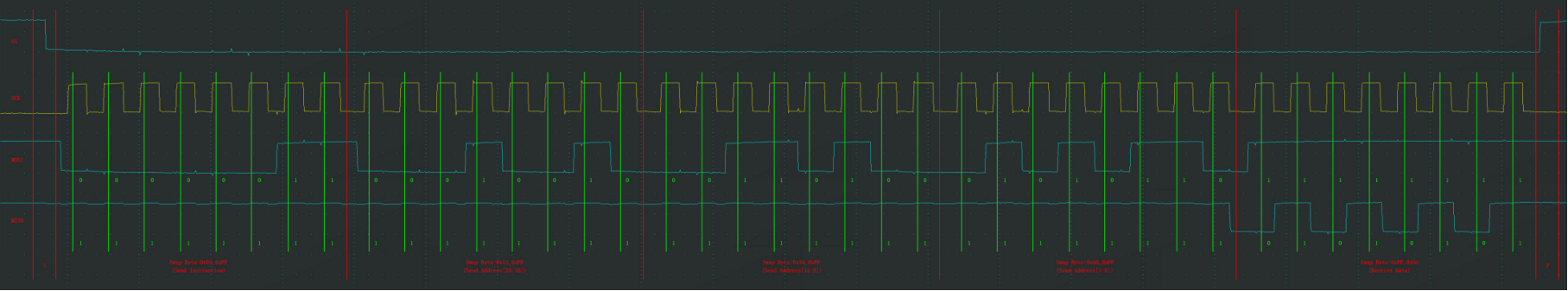

写数据波形示例：第一个字节为写指令，第234个字节为24位的地址，最后一个字节为写入数据

当只需要进行接收数据时，发送完指令码（或地址）后，便可通过MISO进行接收，但注意与此同时也要保持发送时序，可发送0xFF代表主机无效的指令；

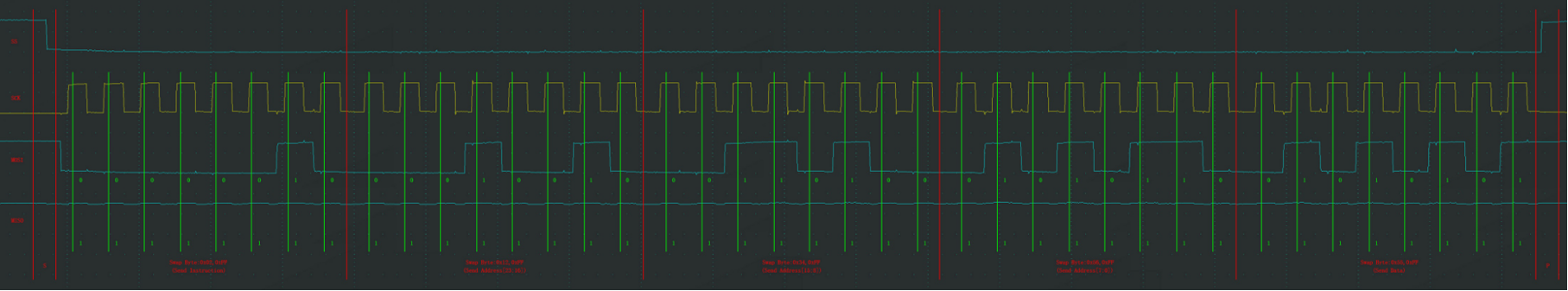

读数据波形示例：第一个字节为读指令，第234个字节为24位的地址，最后一个字节为读出数据

STM32的SPI外设

以STM32F103C8T6为例，其包含SPI1、SPI2两个外设，

SPI1外设挂载于APB2（最大时钟72M，再接SPI分频器），SPI2挂在于APB1（最大时钟36M，再接SPI分频器）

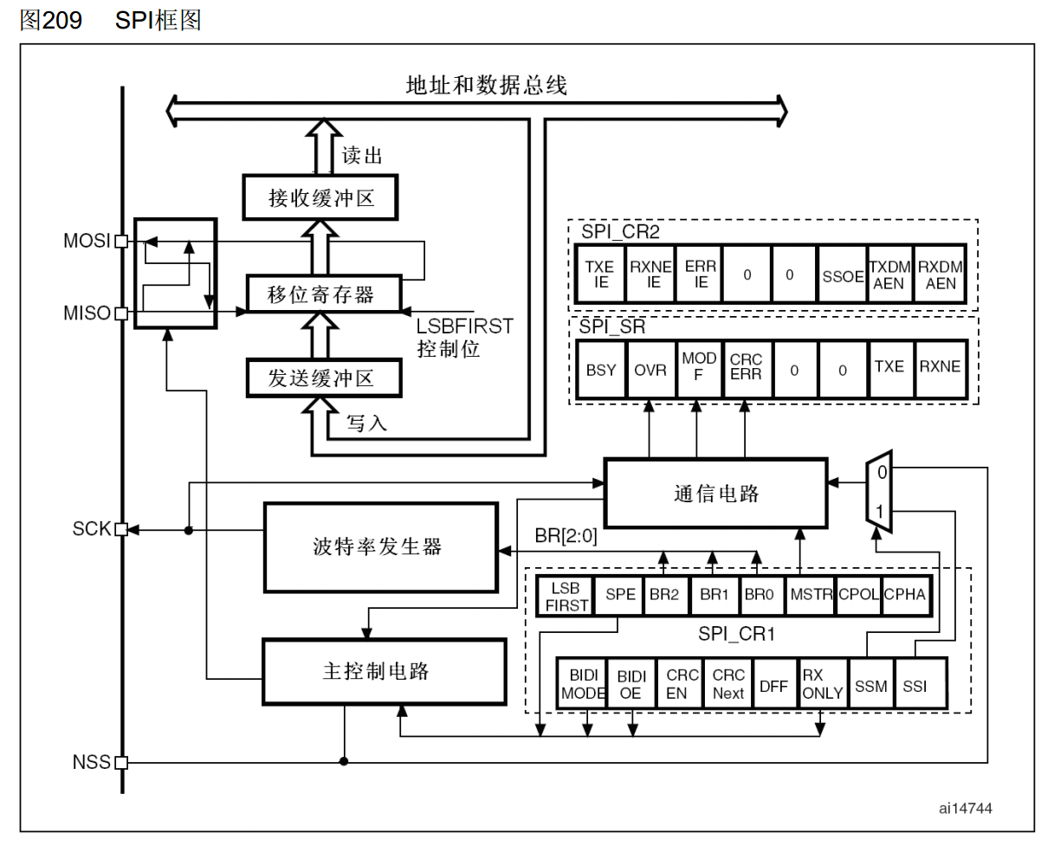

主要寄存器

LSBFIRST：决定高位/低位先发送

SPE：SPI使能，对应SPI_Cmd函数配置

BR：配置波特率即时钟SPI频率

MSTR：配置SPI外设的主从模式

CPOL、CPOA：用来选择SPI的四种模式

TXE：发送寄存器空，代表当前可继续发送数据（可写入发送数据寄存器）

RXNE：接收寄存器非空，代表有数据接收到可读（可读出接收数据寄存器）

SPI不同于UART和IIC的数据寄存器部分

SPI外设的发送数据寄存器和接收数据寄存器分离，发送和接收移位寄存器共用，全双工且同步

IIC外设的发送和接收数据寄存器共用，移位寄存器也共用，因为是半双工，同步

UART外设的发送和接收数据寄存器分离，移位寄存器也分离，因为是全双工，支持异步通信

外设驱动时序

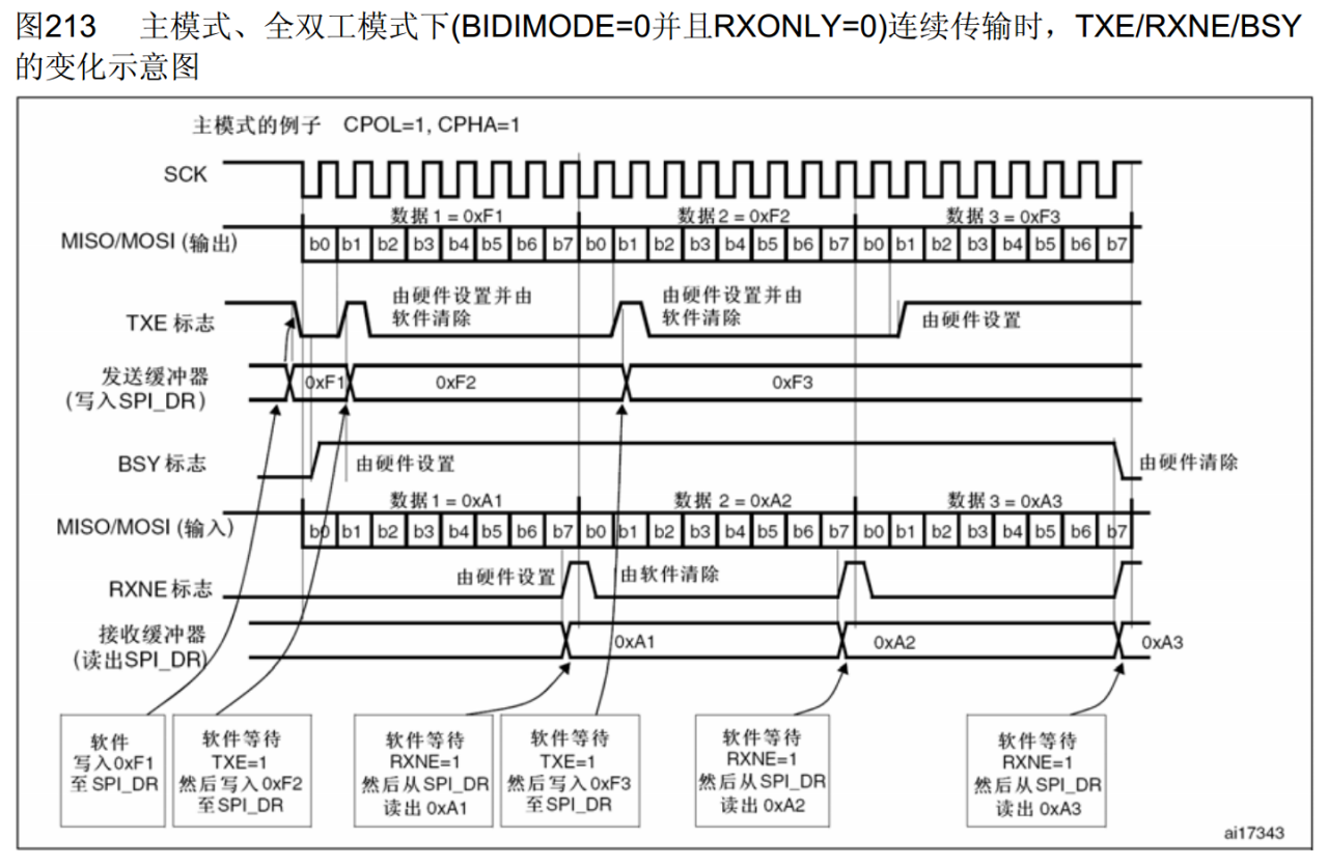

主机模式下的全双工连续传输时序

该模式较为复杂，但可保证在高速时钟频率（一般为1M以上）下的高利用率

数据发送寄存器写入第一个字节数据后，传递给移位寄存器，然后再次向数据发送寄存器写入下一个字节数据，也就是在接受完第一个待接收数据之前，先写入了两个待发送数据

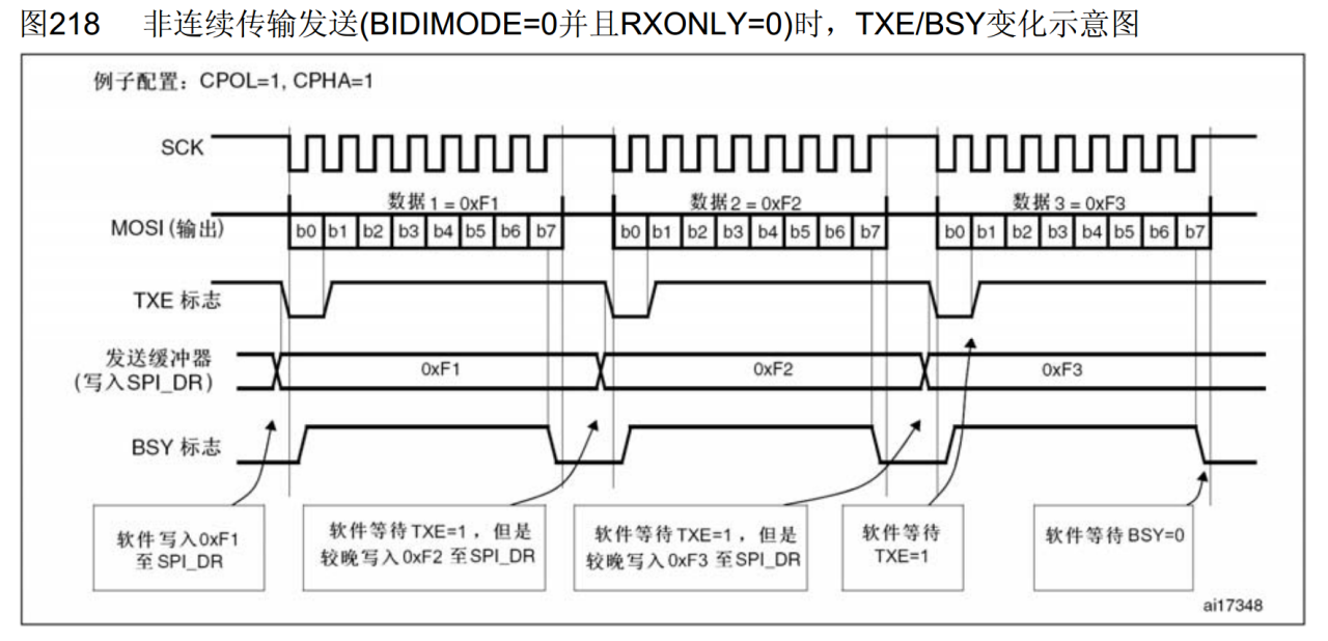

主机模式下的非连续传输时序

图中未画出接收部分MISO以及RXNE

该模式实现简单，只适合低速率下使用，高速率下会导致利用率极低

先写入一个字节的发送数据寄存器后（TXE=1），然后等待接收到一个字节数据后(RXNE=1)，再次写入第二个字节的发送数据

代码

主机模式下的非连续传输，MySPI_SwapByte发送一个字节同时读取一个字节

#include "stm32f10x.h"


void MySPI_W_SS(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)BitValue)；
}

void MySPI_Start(void)
{
	MySPI_W_SS(0);				//拉低SS，开始时序
}

void MySPI_Stop(void)
{
	MySPI_W_SS(1);				//拉高SS，终止时序
}

void MySPI_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);	//开启SPI1的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA4引脚初始化为推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA5和PA7引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA6引脚初始化为上拉输入

	/*SPI初始化*/
	SPI_InitTypeDef SPI_InitStructure;						//定义结构体变量
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;			//模式，选择为SPI主模式
	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;	//方向，选择2线全双工
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//数据宽度，选择为8位
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;		//先行位，选择高位先行
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_128;	//波特率分频，选择128分频
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;				//SPI极性，选择低极性
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;			//SPI相位，选择第一个时钟边沿采样，极性和相位决定选择SPI模式0
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;				//NSS，选择由软件控制
	SPI_InitStructure.SPI_CRCPolynomial = 7;				//CRC多项式，暂时用不到，给默认值7
	SPI_Init(SPI1, &SPI_InitStructure);						//将结构体变量交给SPI_Init，配置SPI1

	/*SPI使能*/
	SPI_Cmd(SPI1, ENABLE);									//使能SPI1，开始运行

	/*设置默认电平*/
	MySPI_W_SS(1);											//SS默认高电平
}

uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) != SET);	//等待发送数据寄存器空

	SPI_I2S_SendData(SPI1, ByteSend);								//写入数据到发送数据寄存器，开始产生时序

	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) != SET);	//等待接收数据寄存器非空

	return SPI_I2S_ReceiveData(SPI1);								//读取接收到的数据并返回
}
