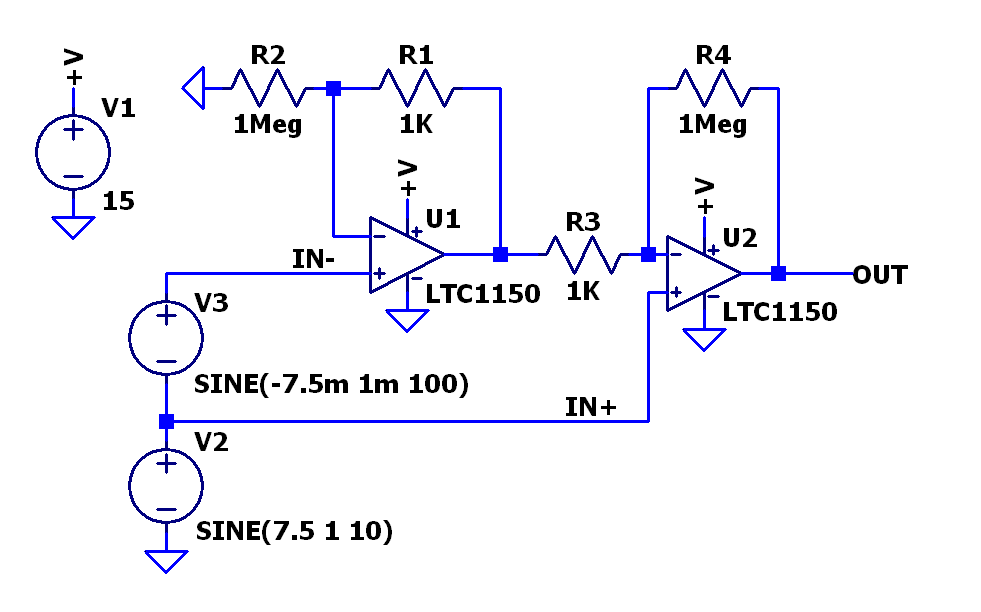

这是由 两级运放（LTC1150） 构成的 差分放大 + 信号调理 电路，核心实现 微弱交流信号叠加、多级放大及共模噪声抑制，以下分层解析：

一、核心元件与信号源
1.运放 LTC1150（U1、U2 ）：
◦高精度运放，高输入阻抗、低失调，适配微弱信号放大；
◦U1 构建前级差分放大，U2 构建后级同相 / 差分放大。
1.信号源：
◦V2：SINE(7.5 1 10) ，10Hz 正弦波，直流偏置 7.5V ，幅值 1V（低频大信号 ）；
◦V3：SINE(-7.5m 1m 100) ，100Hz 正弦波，直流偏置 -7.5mV ，幅值 1mV（高频小信号 ）；
◦V1：15V 直流电源，为运放提供供电轨（隐含，需结合运放供电逻辑 ）。

二、“差分放大 + 级联调理” 基础逻辑
电路通过 差分输入（IN+ / IN- ） 抑制共模噪声，两级运放级联实现信号放大，具体流程：

1. 信号叠加（IN+ 节点）
   •V2（10Hz ）与 V3（100Hz ）在 IN+ 节点叠加，形成 “低频大信号 + 高频小信号” 的复合输入：
   V(IN+) = V2 + V3 = 7.5V + 1V·sin(2π×10t) - 7.5mV + 1mV·sin(2π×100t)
2. 前级差分放大（U1 ）
   •U1 为同相比例放大（或差分放大，因 IN- 接反馈 ）：
   ◦同相端（IN- ）通过 R2（1Meg ）、R1（1K ）构建反馈网络，利用运放 “虚短虚断”，放大 V(IN+) - V(IN-) 的差分信号；
   ◦增益计算：A_U1 ≈ 1 + R2/R1 = 1 + 1Meg/1K = 1001（近似同相放大增益公式 ）。

三、后级放大与输出（U2 ）
•U2 为同相放大（输入接 U1 输出，反馈网络 R4=1Meg、R3=1K ）：
◦增益 A_U2 ≈ 1 + R4/R3 = 1 + 1Meg/1K = 1001；
◦两级总增益 A_total ≈ A_U1 × A_U2 ≈ 1001×1001 ≈ 10^6（近似，实际需考虑负载与运放带宽 ）。
•最终 OUT 输出：
对 IN+ 复合信号先经 U1 放大～1000 倍，再经 U2 放大～1000 倍，高频小信号（100Hz ）与低频大信号（10Hz ）均被放大，实现 “微弱高频信号叠加放大 + 共模噪声抑制”。

四、关键特性与应用场景
1.差分输入优势：
IN+/IN- 为差分对，共模噪声（如电源纹波、环境干扰）会被运放 “共模抑制比（CMRR）” 抵消，仅放大差分信号（V2+V3 与 IN- 的差值 ）。
2.多级放大适配微弱信号：
V3 是 1mV 级小信号，通过两级～1000 倍放大，可从 OUT 输出～1V 级信号（便于观测 / 处理 ），适合 传感器微弱信号调理（如应变片、热电偶信号放大 ）。
3.频率特性：
10Hz（V2 ）与 100Hz（V3 ）为低频 / 高频复合信号，LTC1150 宽频特性可保障两级放大后频率响应不失真。

五、完整工作流程
1.信号注入：
V2、V3 在 IN+ 叠加，形成含直流偏置、低频大信号、高频小信号的复合输入；
2.前级放大（U1 ）：
U1 对 IN+/IN- 差分信号放大～1000 倍，高频 / 低频成分均被保留；
3.后级放大（U2 ）：
U2 对 U1 输出再放大～1000 倍，最终 OUT 输出放大后的复合信号，供后级电路采集或显示。

若需验证增益、频率响应，可通过 仿真工具（如 LTspice ） 注入信号，观测 IN+/OUT 波形，对比幅值、相位差；或结合运放 “虚短虚断” 列写节点方程，推导精确增益公式（需考虑负载与反馈网络的精确匹配 ）。核心逻辑围绕 “差分抗噪 + 多级放大”，实现微弱复合信号的调理与增强。
