要详述基于 LTC1046 的负电源输出电路，需从芯片功能、引脚功能、元件作用、工作原理等维度展开分析。

一、芯片与电路核心逻辑
LTC1046 是一款正向电荷泵（升压）稳压器，通过内部电荷泵结构将输入电压（Vin）提升后输出稳定电压（Vout）。电路通过电容取反实现负电压输出，即输出电压（Vout）为负值，常用于需要负电源的场景（如运算放大器、射频电路等）。

二、引脚与元件功能

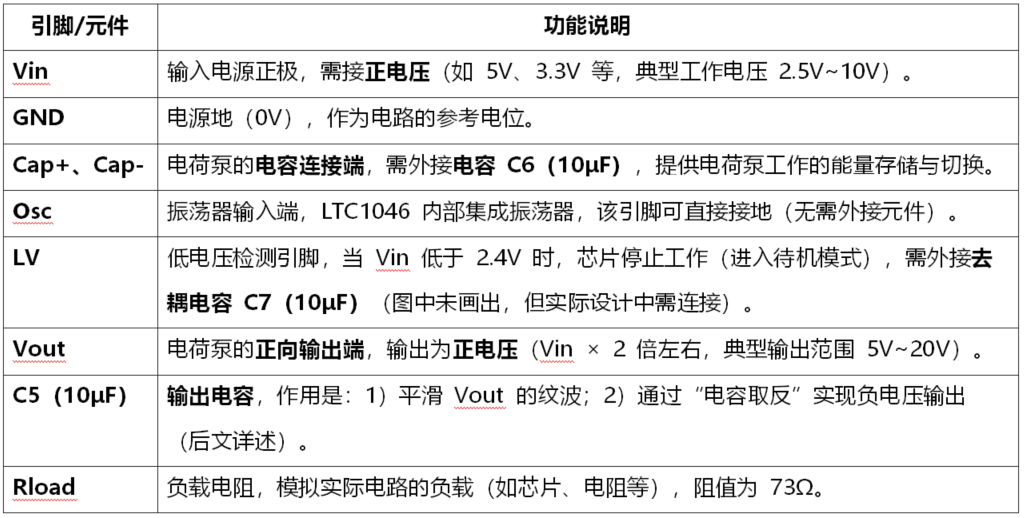

电路中各引脚、元件的作用如下：

三、电容取反实现负电压的原理
LTC1046 本身输出正电压（Vout ≈ Vin × 2），但电路通过 C5 实现“电容取反”，最终输出负电压。原理如下：
1.电容储能：C5 两端电压（Vout → Load）随 Vout 变化，C5 的右端（连接 Load）相对左端（Vout）为负电压（因电容极性反转）。
2.电压极性反转：C5 的右端电压通过 Load 负载，最终输出为负电压（如 Vin = 5V 时，Vout ≈ 10V，C5 右端电压 ≈ -10V）。

四、工作流程（稳压+电容取反）
1.电荷泵升压：Vin 经过内部电荷泵电路，将电压提升 2 倍左右（Vout ≈ Vin × 2），并输出稳定电压。
2.电容平滑与取反：Vout 经过 C5 平滑纹波后，C5 右端电压因极性反转，成为负电压。
3.负载供电：负电压通过 Rload 为后续电路供电。

五、关键设计要点
电容选型：C6（10μF）需满足电荷泵工作频率（LTC1046 内部振荡器频率 ≈ 1.7MHz），推荐使用陶瓷电容（高频、低ESR）；C5（10μF）需满足输出纹波要求，同样推荐陶瓷电容。
输入电压范围：Vin 需在 2.5V~10V 之间，低于 2.4V 时芯片停机（LV 引脚作用）。
负载能力：输出电流由芯片内部电荷泵决定，需参考 datasheet（典型输出电流 50mA 左右，需匹配 Rload 功率）。

六、应用与局限性
应用场景：适用于低功率、需要负电源的电路（如运算放大器的负供电、射频电路的偏置电源）。
局限性：输出电流小（几十毫安级），输出电压固定为 Vin 的 2 倍（无可调性），且输出电压范围受限于 Vin（需 Vin ≥ 2.5V）。
通过以上分析，可清晰理解 LTC1046 负电源输出电路的元件作用、工作原理、设计逻辑，为实际电路设计提供参考。
